三菱电梯故障代码表(F板为例)：

02：运行中门锁脱开(急停)

03：错位(超过45CM)，撞到上限位开关时修正，即层楼置为最高层

04：错位(超过45CM)，撞到下限位开关时修正，即层楼置为最底层

05：电梯到站无法开门

06：关门关不上，蜂鸣器响

08：通讯中断

09：变频器出错，急停，变频器故障对应变频器故障代码表处理

10：错位(超过45CM)，撞到上终端减速开关时修正

11：错位(超过45CM)，撞到下终端减速开关时修正

12：错位(超过45CM)，撞到上终端减速开关时修正

13：错位(超过45CM)，撞到下终端减速开关时修正

15：变频器未输出运行信号到SM-01的JP2.10(X19)

16：变频器运行信号在上抱闸前无

17：参数错误

18：写层时层楼不符

20：平层开关动作不正确

22：电梯反向溜车

23：电梯超速急停

24：电梯失速急停

31：电梯溜车急停

32：安全回路断开急停

33：电机电源接触器保护，停止启动

34：抱闸接触器保护，停止启动

35：抱闸接触器保护，停止启动

36：电机电源接触器保护，停止启动

37：轿门锁继电器保护，停止启动 接触器损坏，不能正常吸合

38：抱闸开关故障

39：安全回路的触点保护

44：门区开关动作不正确

45：开门再平层继电器触点保护

49：在开门到位的状态下厅门锁与轿门锁不一致

50：厅门锁与厅门锁继电器检测不一致

51：门连续受阻超过3次

52：开门再平层超过10秒仍不平

53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致要P1板的，应该还有好多没发出来吧，3FF代码是编码器故障

001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告

002 MC (微处理机)异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时

003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败

004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障

005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误

006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误

007 SH 故障 048 ? 089 运行时间过长 625 发送状态错误

008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败

009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障

010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障

011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败

012 方向错误 053 通讯中断 094 门触点 630 看门狗故障

013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误

014 速度过低 055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开

015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告

016 无向上目标 057 PVF 不停 098 通讯总线错误 634 矢量异常

017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时

018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障

019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热

020 位置丢失 061 RSE1 故障 102 RKUET 故障

021 更高优先坏 062 RSE2 故障

022 标志码清除 063 RSE3 故障

错误代码表 错误代码 错误内容解除方法

e10 速度异常检出进行错误清除操作

e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作

e20 扶手滑动检出进行错误清除操作

e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作

e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式

e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间

e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间

e33 扶手滑动计测定值异常设定扶手滑动计测值

e34 速度异常复位模式设定值异常设定速度异常复位模式

e35 运转脉冲计测定值异常设定运转脉冲计测值

e40 供油周期设定值异常设定供油周期

e41 供油时间设定值异常设定供油时间

e50 cpu错误再合上电源

e51 cpu内部ram w/r检查错误再合上电源

e52 cpu内部rom总和检查错误再合上电源

e53 eeprom占线计时器输出错误再合上电源

e54 eeprom写入许可错误再合上电源

e55 eeprom写入禁止错误再合上电源

e56 eeprom写入错误再合上电源

e58 运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作

e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源。

三菱凌云2故障代码

MON1→“6”、 MON0→“2”日

MON1→“6”、 MON0→“3”星期(周日为“0”周一至周六为“1-6”)

MON1→“6”、 MON0→“4”时

MON1→“6”、 MON0→“5”分

对极：SET1→“0”、SET0→“D”, SW1↓

检查超载蜂鸣：SET1→“0”、SET0→“C”

TSD运行检查：SET1→“0”、SET0→“F”

SHIFT: SET1→“1”、SET0→“0-F”

DNSH: SET1→“2”、SET0→“0-F”

WGHG: SET1→“3”、SET0→“0-F”

WGHO: SET1→“4”、SET0→“0-F”

开通∕切除开门再平层RSRL：SET1→“6”、SET0→“0”, SW1开关往↓确认一次，显示600•601

开通∕切除关门再平层DCRL：SET1→“6”、SET0→“1”, SW1开关往↓确认一次，显示610•611

*(0为关闭，1为开通)SW1开关往↓确认两次复原。

LEHY-II(无能量反馈)分类故障显示

看大故障：

MON1→“0”、MON0→“0”

E0 无故障

E1 逆变侧

E2 整流侧

E3 整流侧

E4 电源

E5 控制屏继电器

E6 控制屏继电器

E7 外部安全回路

E8 门

E9 升降开关

EA 抱闸 曳引机

EB 速度控制 选层器

EC 秤

ED P1基板

EE 系统设置

EF 通讯故障

看当前小故障：

MON1→“1”、 MON0→“0”

看历史小故障：

MON1→“1”、 MON0→“1”

SEG3，SEG2，SEG1显示：

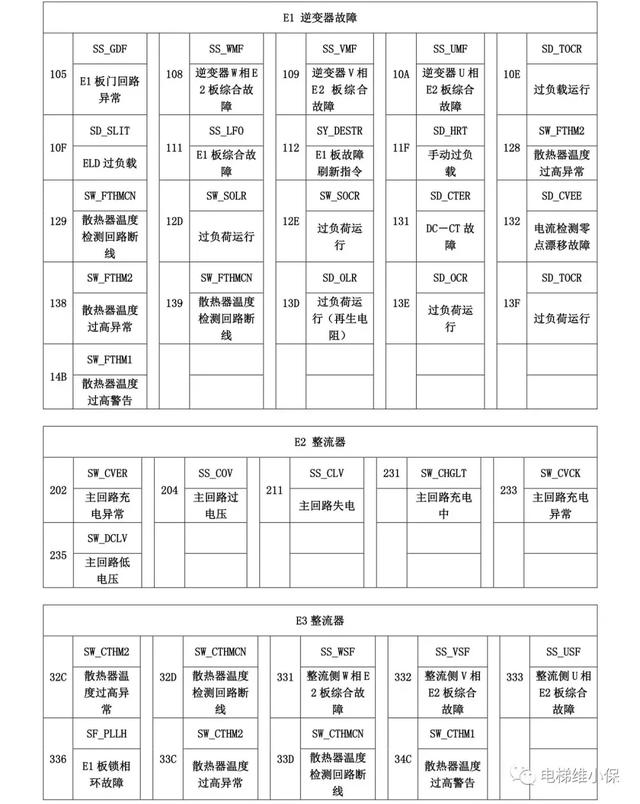

101：硬件过流

105：E1板门回路异常

10D：过负荷运行

10F：MELD过负荷

111：INV保护回路动作

112：IPC清除命令

118：散热器温度异常

11D：过负荷运行

11F：手动过负荷

128：散热器温度异常

12D：过负荷运行

12E：过负荷运行

131：电流检测零点漂移故障

132：DC-CT故障

138：散热器温度异常

13D：过负荷运行(再生电阻)

13E：过负荷运行

202：CNV充电异常

204：CNV过电压

211：CNV电压过低

231：充电完了

233：充电完了异常检查

235：CNV低电压

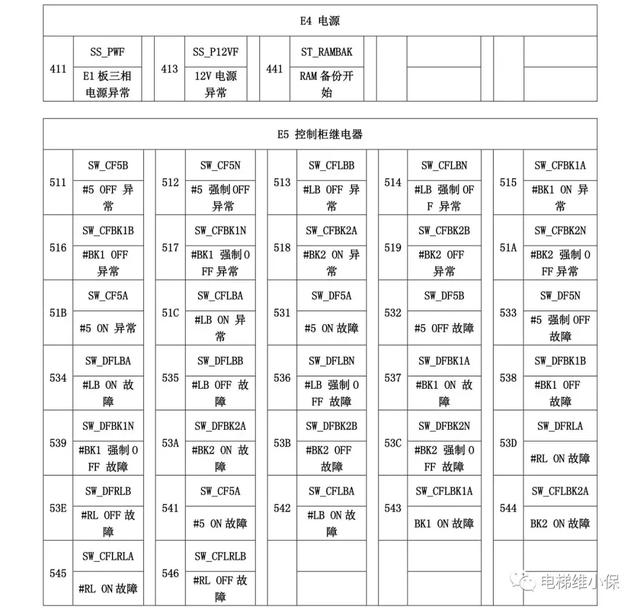

411：E1板电源异常

413：12V电源异常

441：RAM备份开始

511：#5 OFF异常

512：#5 强制OFF异常

513：#LB OFF异常

514： #LB 强制OFF 异常

515： #BK1 ON 异常

516： #BK1 OFF 异常

517： #BK1 强制OFF 异常

518： #BK2 ON 异常

519： #BK2 OFF 异常

51A： #BK2 强制OFF 异常

51B： #5 ON异常

51C： #LB ON异常

531： #5 ON故障

532：#5 OFF故障

533：#5强制 OFF故障

534：#LB ON故障

535：#LB OFF故障

536：#LB强制OFF故障

537：#BK1 ON故障

538：#BK1 OFF故障

539：#BK1强制 OFF故障

53A：#BK2 ON故障

53B：#BK2 OFF故障

53C：#BK2强制 OFF故障

53D：#RL ON故障

53E：#RL OFF故障

541：#5 ON故障

542：#LB ON故障

543：#BK1 ON故障

545：#RL ON故障

546：#RL OFF故障

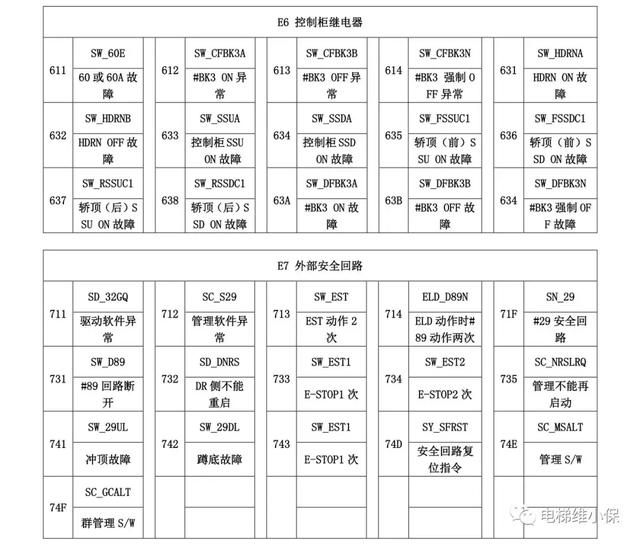

611：60或60A故障

631：HDRN ON故障

632：HDRN OFF故障

633：控制柜 SSU ON故障

634：控制柜 SSD ON故障

635：轿顶(前) SSU ON故障

636：轿顶(前) SSD ON故障

637：轿顶(后) SSU ON故障

638：轿顶(后) SSD ON故障

708：维保自动低速操作

711：驱动软件异常

712：管理软件异常

713：EST动作2次

718：抱闸力矩调整区间停止

719：维保SFS测试

71F：#29安全电路

731：#89回路断开

732：DR侧不能重启动

733：E-STOP1次

734：E-STOP2次

735：管理不能再启动

736：出发异常

739：维修运行NRS

743：E-STOP1次

74D：安全回路复位指令

74E：管理S/W

74F：群管理S/W

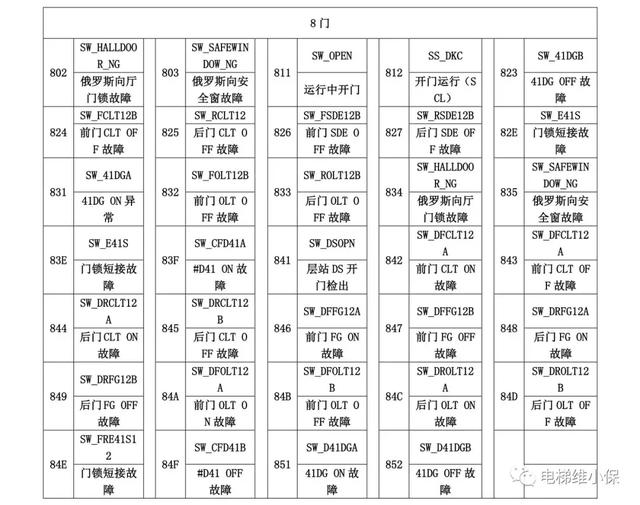

811：运行中开门

812：开门运行(SLC)

823：41DG OFF故障

824：前门CLT OFF故障

825：后门CLT OFF故障

826：前门SDE OFF故障

827：后门SDE OFF故障

831：41DG ON异常

832：前门OLT OFF故障

833：后门OLT OFF故障

841：层站DS开门检出(EN81)

842：前门CLT ON故障

843：前门CLT OFF故障

844：后门CLT ON故障

845：后门CLT OFF故障

846：前门FG ON故障

847：前门FG OFF故障

848：后门FG ON故障

849：后门FG OFF故障

84A：前门OLT ON故障

84B：前门OLT OFF故障

84C：后门OLT ON故障

84D：后门OLT OFF故障

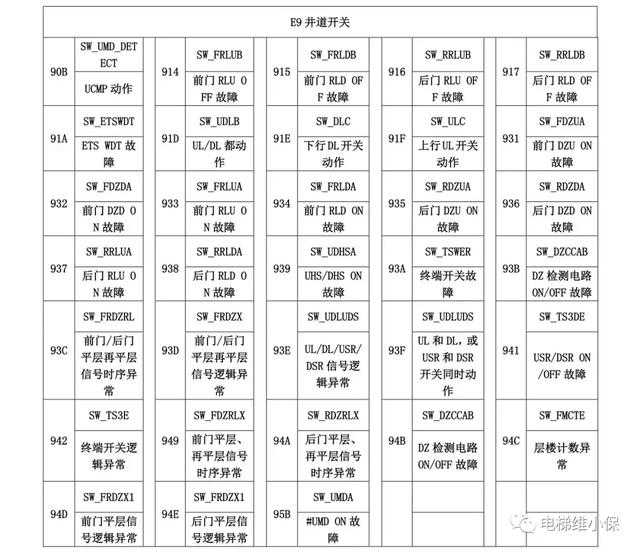

913：TSD开关故障

914：前门RLU OFF故障

915：前门RLD OFF故障

916：后门RLU OFF故障

917：后门RLD OFF故障

91D：UL/DL都动作

91E：下行DL开关动作

91F：上行UL开关动作

931：前门DZU ON故障

932：前门DZD ON故障

933：前门RLU ON故障

934：前门RLD ON故障

935：后门DZU ON故障

936：后门DZD ON故障

937：后门RLU ON故障

938：后门RLD ON故障

93B：DZ检测电路ON/OFF故障

93C：前门平层开关异常

93D：后门平层开关异常

93E：USR/DSR都动作

93F：UL/DL都动作

94C：层楼计数异常

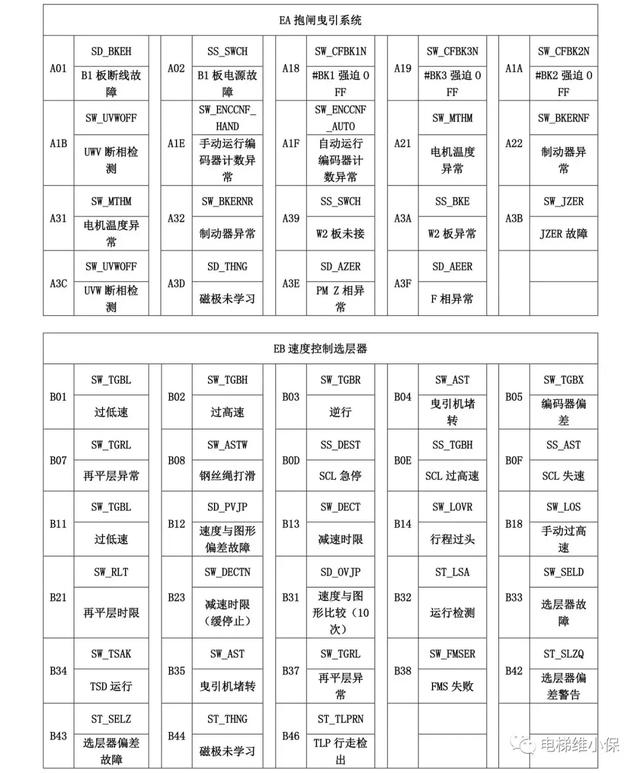

A18：#BK1强迫OFF

A1A：#BK2强迫OFF

A21：电机温度异常

A22：制动器异常

A31：电机温度异常

A32：制动器异常

A3D：磁极未学习

A3E：PM Z相异常

B01：过低速

B02：过高速

B03：逆行

B04：钢丝绳打滑

B05：编码器偏差

B07：再平层异常

B08：曳引机堵转

B0D：SLC急停

B0E：SLC过高速

B0F：SLC失速

B11：过低速

B12：速度与图形偏差故障

B13：减速时限

B14：行程过头

B18：手动过高速

B21：再平层时限

B23：减速时限(缓停止)

B31：速度与图形比较(16次)

B32：运行检测

B33：选层器故障

B34：TSD运行

B35：钢丝绳打滑

B37：再平层异常

B38：FMS失败

B42：选层器偏差警告

B43：选层器偏差故障

B46：TLP行走检出

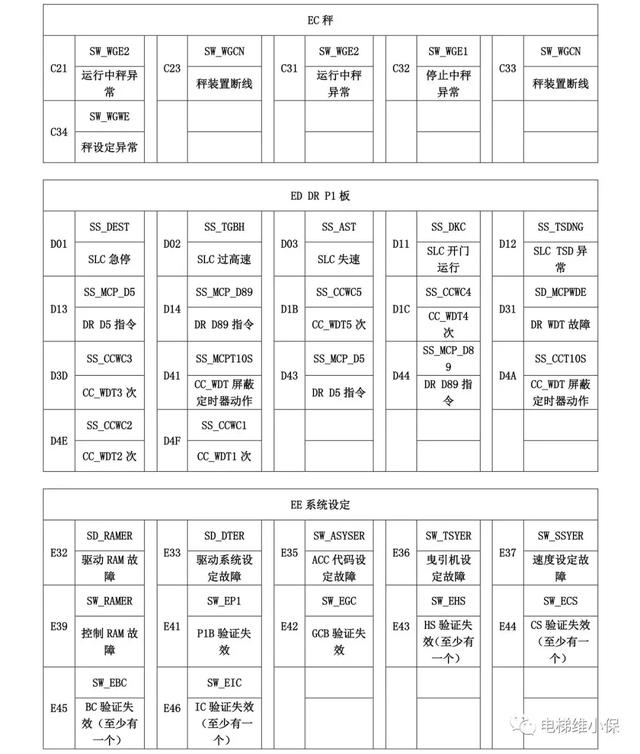

C21：运行中秤异常

C23：秤装置断线

C31：运行中秤异常

C32：停止中秤异常

C33：秤装置断线

C34：秤设定异常

D01：SLC急停

D02：SLC过高速

D03：SLC失速

D11：SLC开门运行

D12：SLC TSD异常

D13：DR D5指令

D14：DR D89指令

D1B：CC_WDT5次

D1C：CC_WDT4次

D31：DR WDT故障

D3D：CC_WDT3次

D41：DR WDT屏蔽定时器动作

D4A：CC_WDT屏蔽定时器动作

D4E：CC_WDT2次

D4F：CC_WDT1次

E32：驱动RAM故障

E33：驱动系统设定故障

E35：ACC代码设定故障

E36：曳引机设定故障

E37：速度设定故障

E39 ：控制RAM故障

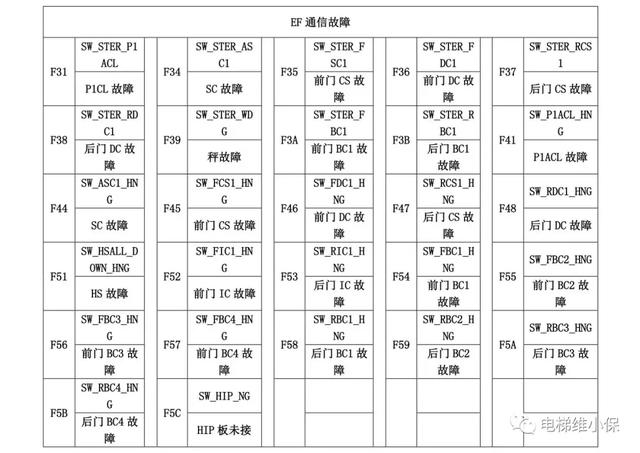

F31： P1CL故障

F34：SC故障

F35：前门CS故障

F36：前门DC故障

F37：后门CS故障

F38：后门DC故障

F39：秤故障

F3A：前门BC1故障

F3B：后门BC1故障

F3C：前门IC故障

F3D：后门IC故障

F41：P1CL故障

F44：SC故障

F45：前门CS故障

F46：前门DC故障

F47：后门CS故障

F48：后门DC故障

F51：HS故障

F52：前门IC故障

F53：后门IC故障

F54：前门BC1故障

F55：前门BC2故障

F56：前门BC3故障

F57：前门BC4故障

F58：后门BC1故障

F59：后门BC2故障

F5A：后门BC3故障

F5B：后门BC4故障

三菱电梯菱云3小故障代码表
