tangent插件_T20天正插件V5.0版本完美支持CAD2020使用

⊙本文由小8整理首发，

图片来自水印，版权归其所有，

如有侵，请自行删除！

AutoCAD 2020版本发布之后，使用天正系列插件的小伙伴一直在问，CAD2020能不能使用天正插件？答案是肯定的，简单几个步骤设置后，就可以将原本不支持CAD2020的天正官方安装包完美支持。

安装天正T20 V5软件

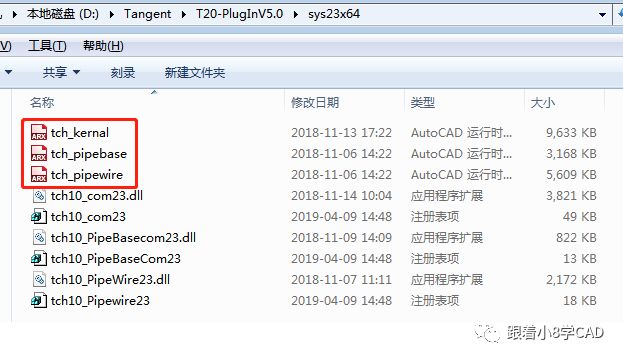

「步骤一」 将下载的天正T20 V5安装包安装成功后(建议天正官网http://tangent.com.cn/download/直接下载安装包)，找到安装文件内部Tangent\T20-PlugInV5.0\SYS23x64文件夹下的三个文件；(如图示)

加载启动文件ARX

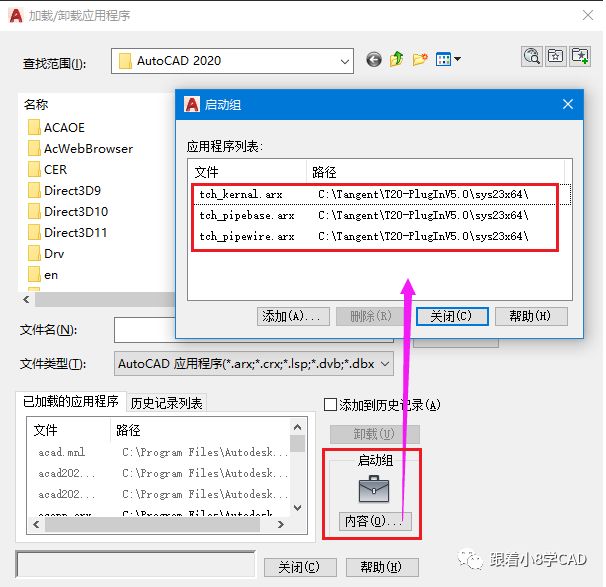

「步骤二」 启动CAD2020软件，输入AP加载程序令把截图中的3个ARX文件依次加入CAD的启动组：即：(Tangent\T20-PlugInV5.0\SYS23x64文件夹下的3个文件)：

tch_kernal.arx

tch_pipebase.arx

tch_pipewire.arx

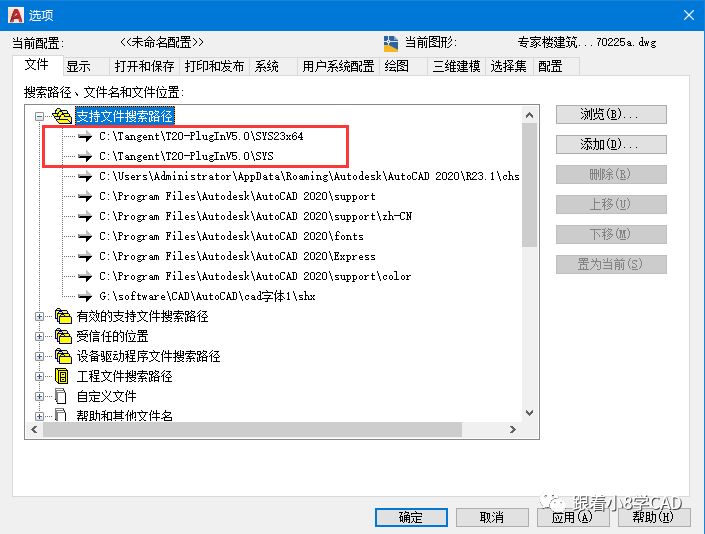

「步骤三」 把T20天正插件V5.0的安装文件中的2个文件夹添加到CAD的支持文件搜索路径，并上移到最上面： (如图示)

X:\Tangent\T20-PlugInV5.0\SYS23x64

X:\Tangent\T20-PlugInV5.0\SYS

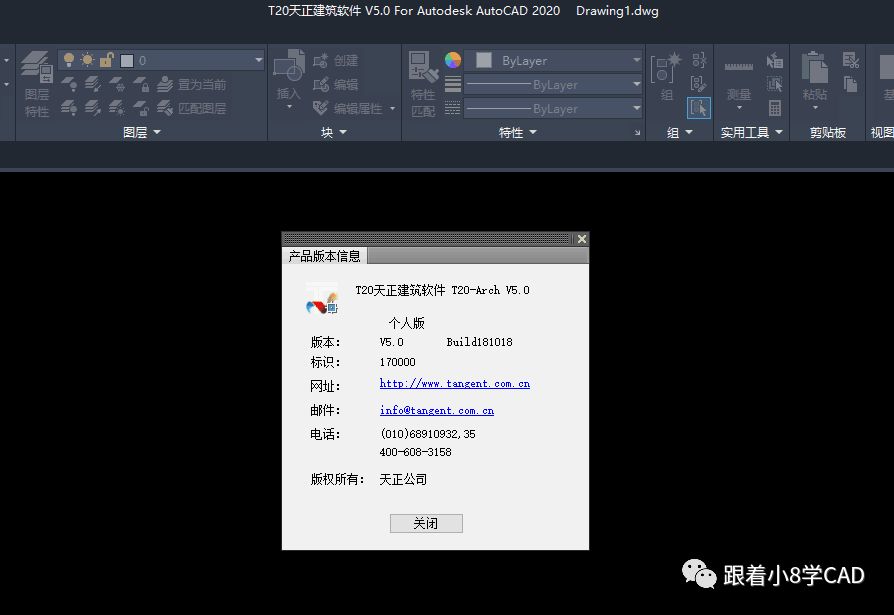

「步骤四」 然后重启CAD2020，即可出现天正加载成的启动界面；

特殊情况处理

「特殊情况」 多数时候，前面步骤完成之后，多数就可以添加成功；若不行的话，再把X:\Tangent\T20-PlugInV5.0\SYS23x64目录下的3个注册表文件依次双击添加进注册表即可：

tch10_com23.reg

tch10_PipeBaseCom23.reg

tch10_Pipewire23.reg
