每天都需要用到绘图软件,我们就可以使用一些快捷技巧操作,以此节省我们的绘图时间,提高整体的工作效率~
![a44333a899602dec5d3b99fc0d6254d9.png](https://i-blog.csdnimg.cn/blog_migrate/bb78eb01d4990451d9bb175284928e6c.jpeg)
例如为了更好的辨别不同图形,建筑设计师们都会用文字进行标注,那应该如何在CAD图纸上标注文字呢?
一、怎么在软件中标注文字?
1、文字样式

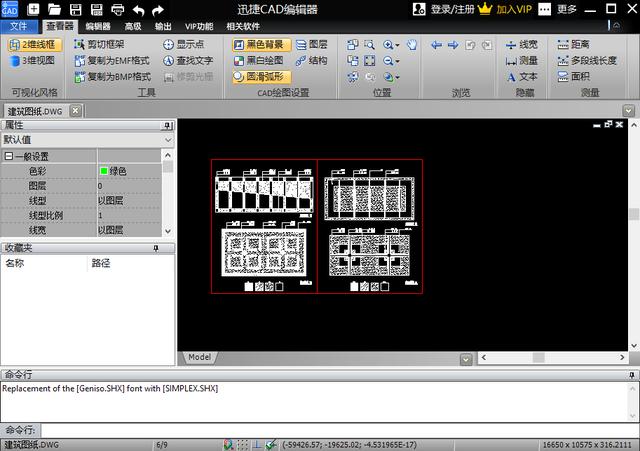

先打开CAD软件,如此次作为例子的迅捷CAD编辑器,进入软件主界面后,导入需要进行标注的图纸。
![281cd7094fcfed6f378677ed9dddf918.png](https://i-blog.csdnimg.cn/blog_migrate/9ce4dbaccc6798a5d53d26c5819e4afc.jpeg)

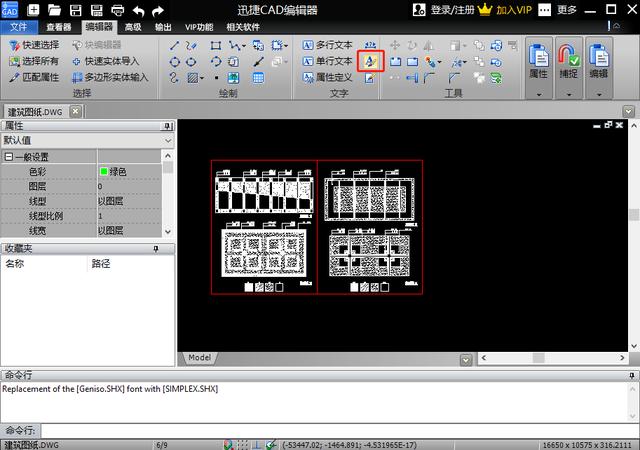

然后我们将CAD编辑器上方的选项卡切换到“编辑器”中,在“文字”功能栏中选择“文字样式”选项,以此创建与编辑文字样式。
![1dbe3843870497124849a19e339e415c.png](https://i-blog.csdnimg.cn/blog_migrate/5c217d02038d10d480eeadc7f38a0cd6.jpeg)
2、编辑内容

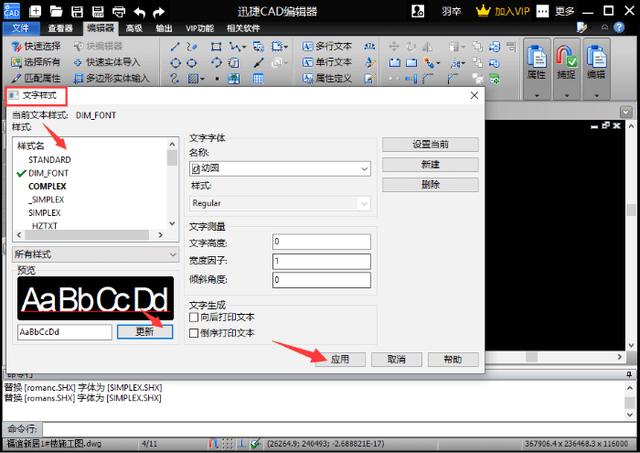

选择“文字样式”后,在软件界面中会弹出一个“文字样式”对话框,我们在“样式名”中选择需要使用的文字样式,然后点击“更新”按钮预览所选文字样式的效果,确定后点击“应用”选项。
![653ea8044bc8dab69f8c02dc41ba1485.png](https://i-blog.csdnimg.cn/blog_migrate/228738ee6f5727f4c1593ee9f88acea9.jpeg)

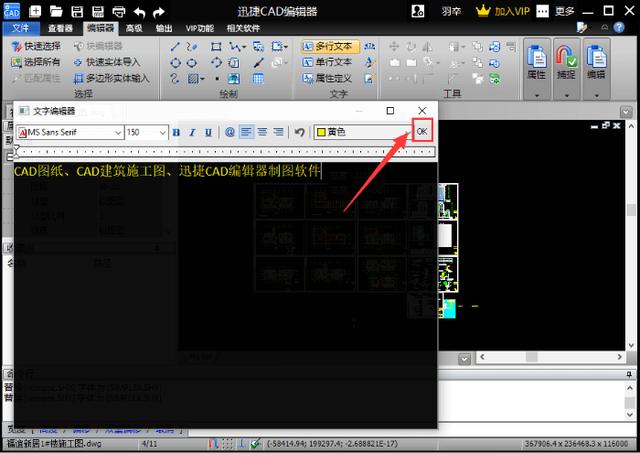

下一步点击“文字”功能栏中的“多行文本”,会跳转出一个“文字编辑器”,我们在文字编辑器界面中设置要标注文字的字体颜色。
最后在输入框中输入文字内容点击“OK”按钮,就可以在CAD图纸上标注文字了。
![d1afdb0e2e4a1957d9e9c586f85fa5dd.png](https://i-blog.csdnimg.cn/blog_migrate/4282a879de63266341d6990f08034e0b.jpeg)
二、在CAD软件中插入图片
1、打开图纸

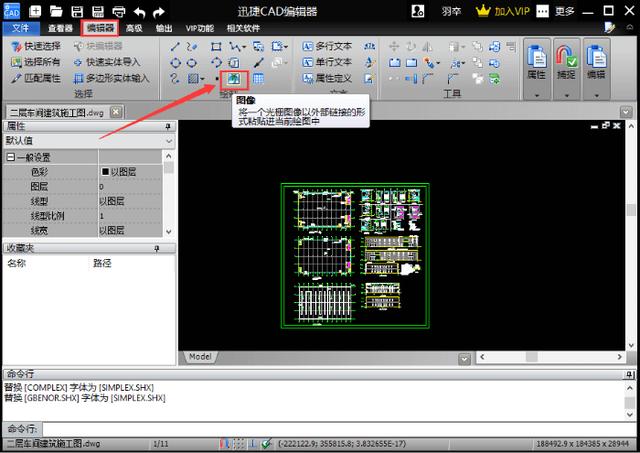

我们 选择“编辑器”——“绘制”——“图像”属性命令,将一个光栅图像以外部链接的形式粘贴进当前绘图中。
![ec22306ad744f866a24918af927bd1b9.png](https://i-blog.csdnimg.cn/blog_migrate/1d623bcc8d9db9fbfd5e5229cfcfec64.jpeg)
2、导入图片

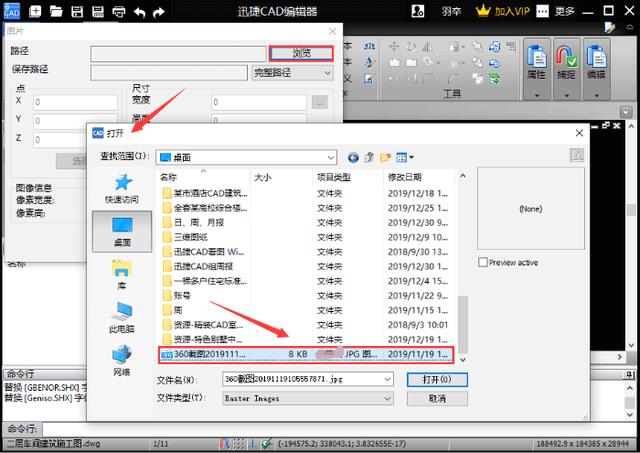

在跳转出的“图片”对话框中,点击“浏览”按钮,软件会自动跳转到另一个“打开”对话框中,我们找到需要使用的图片打开即可。
![809bd5fc8b028777f8a83b2125b4b7ab.png](https://i-blog.csdnimg.cn/blog_migrate/ab0eeab514acb8c4c383be843aa4eae4.jpeg)

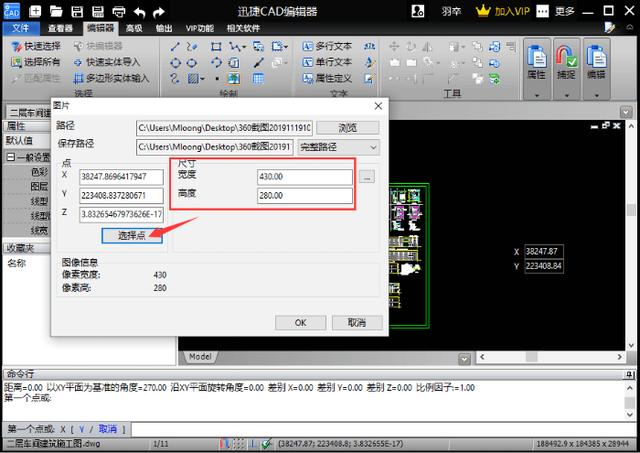

添加图片后,可以在“图片”对话框中设置插入图片的尺寸大小,之后点击“选择点”选择要插入的图片位置,点击“OK”即可。
![31bf8f822f49acdf303e623125dc4b3e.png](https://i-blog.csdnimg.cn/blog_migrate/adf350407afba702fcf181f7301a10b2.jpeg)

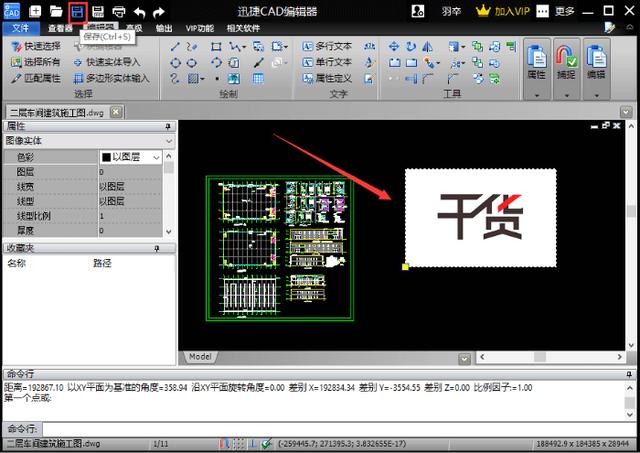

以下就是插入成功后的效果了,最后图纸编辑完成后,点击保存就可以了~
![c2a825b24d1293b6b1654593b77c0a63.png](https://i-blog.csdnimg.cn/blog_migrate/f0e5c67933e8a600100fcf5c18c3f7ec.jpeg)
以上就是分享的CAD软件的使用技巧了,大家可以在迅捷CAD中下载软件,“每日一图”版块中还有免费图纸可以用来练习哦~
