绘图的尺寸_机械制图的尺寸标注详解，再复杂的图纸也能看懂

零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。
在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。

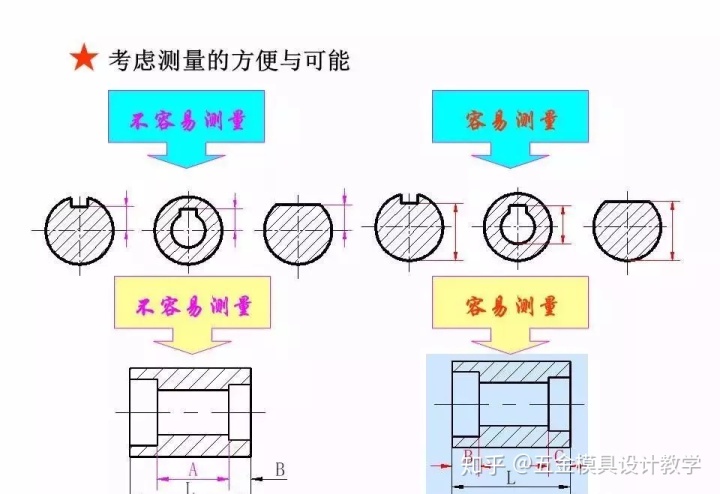

标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合生产实际，便于加工和测量，并有利于装配。

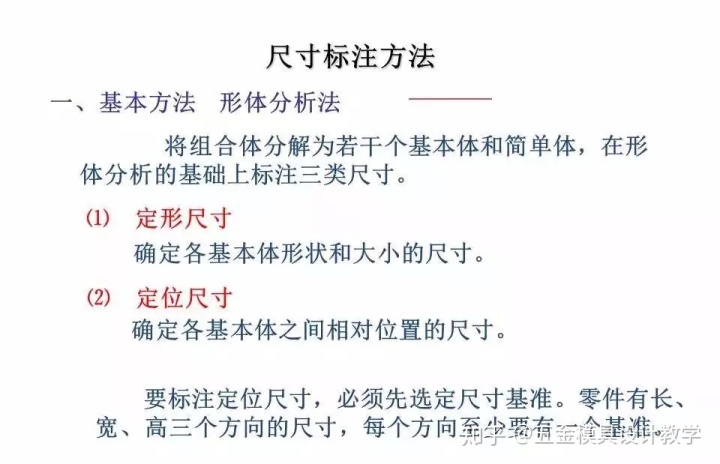

一、尺寸标注的基本规则与要求

（一）标注尺寸的基本要求

正确：要符合国家标准的有关规定。

完全：要标注制造零件所需要的全部尺寸，不遗漏，不重复。

清晰：尺寸布置要整齐、清晰，便于阅读。

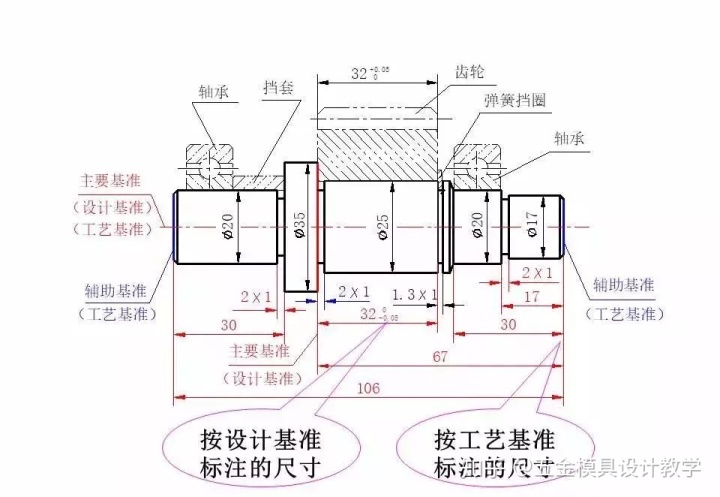

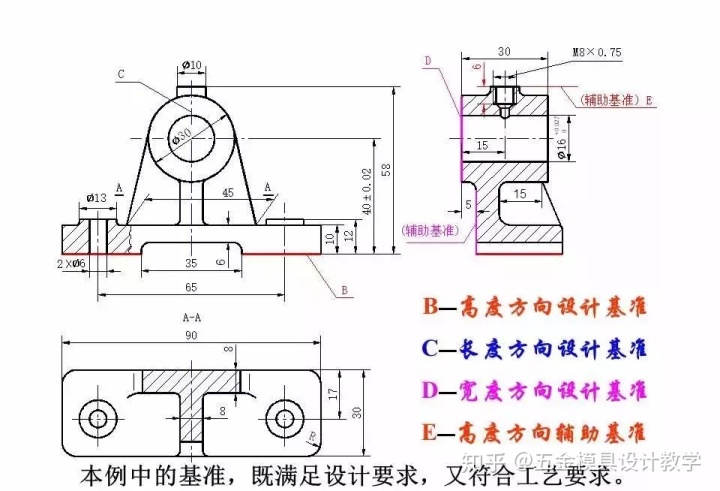

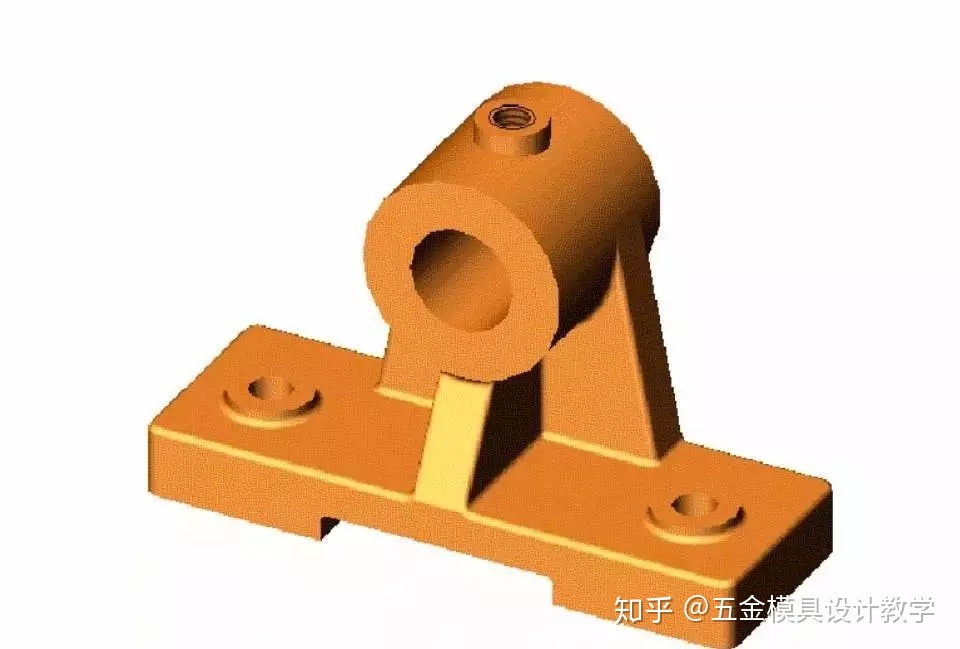

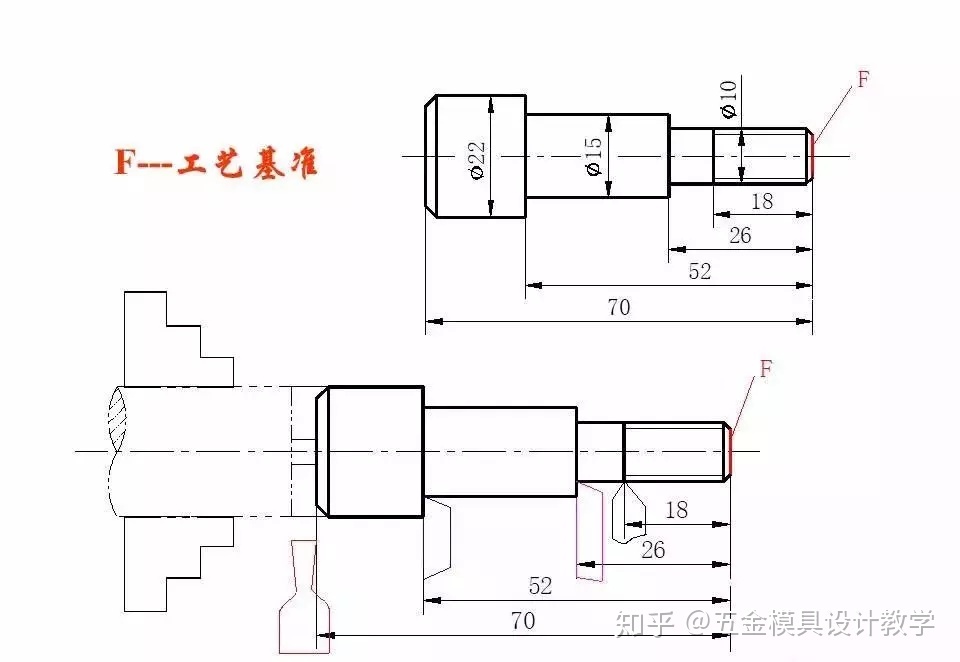

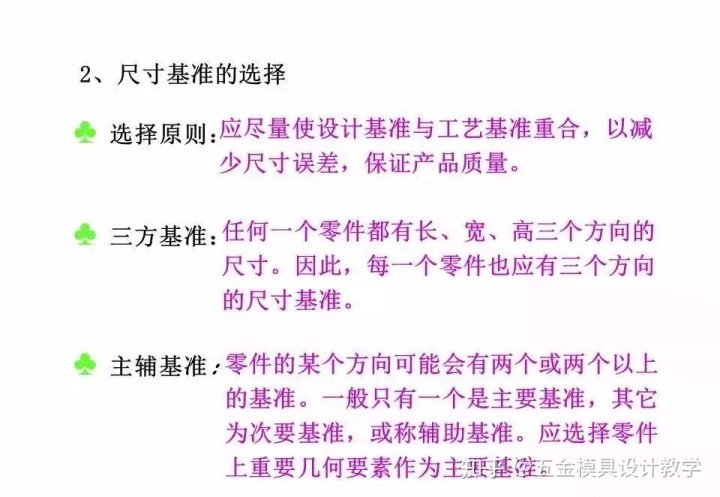

合理：标注的尺寸要符合设计要求及工艺要求。

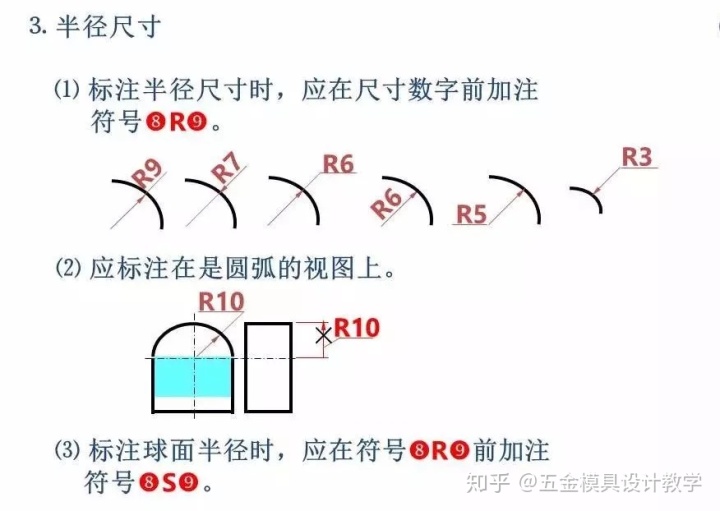

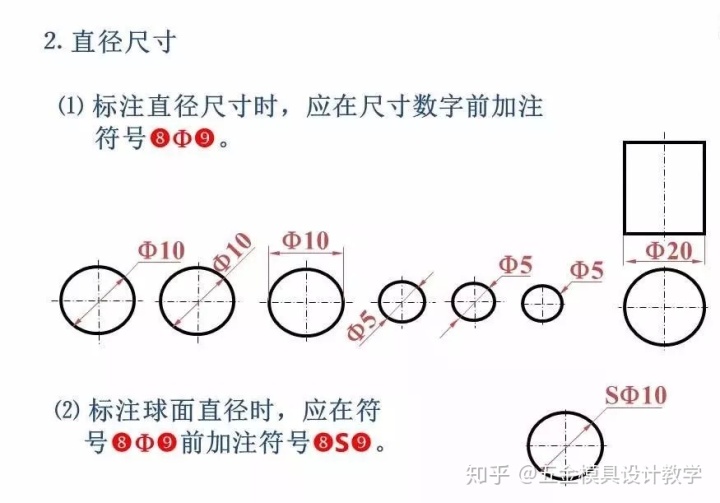

（二）标注尺寸的基本规则

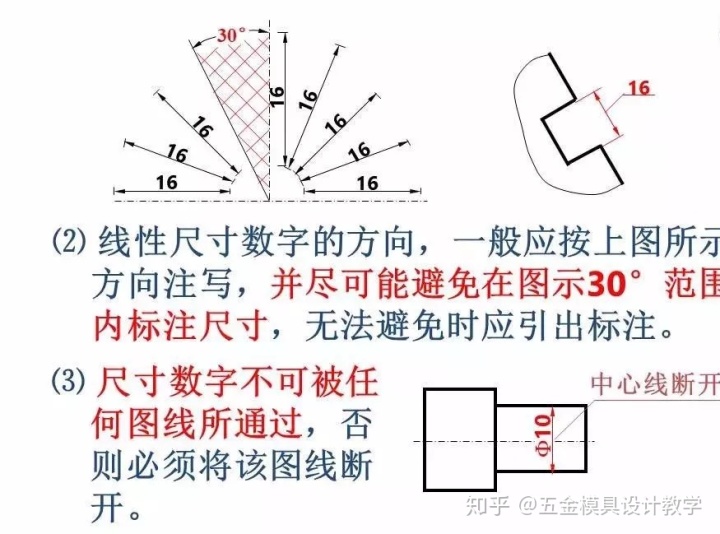

⒈、尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。

2、以毫米为单位，如采用其它单位时，则必须注明单位名称。

⒊、图中所注尺寸为零件完工后的尺寸。

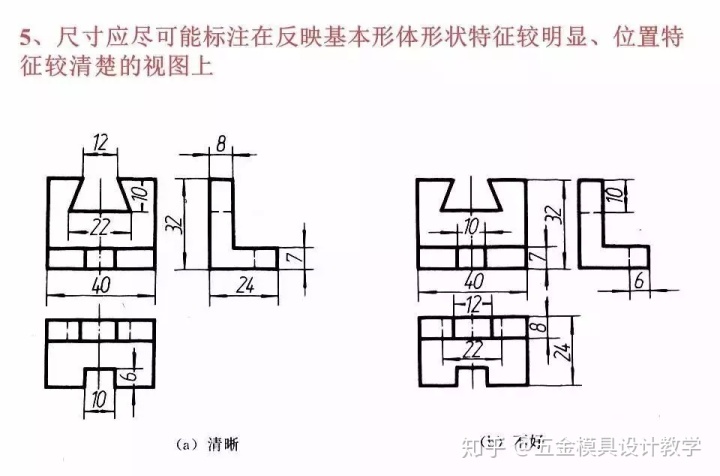

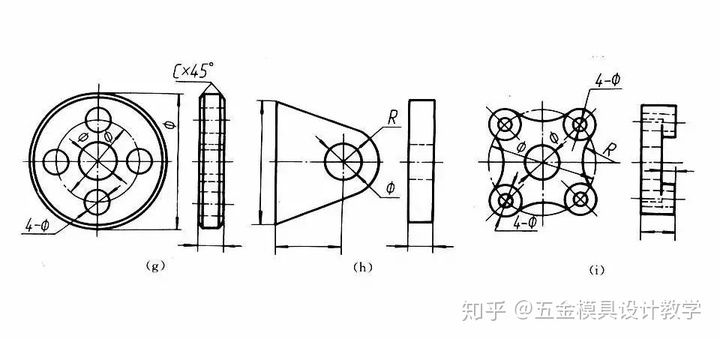

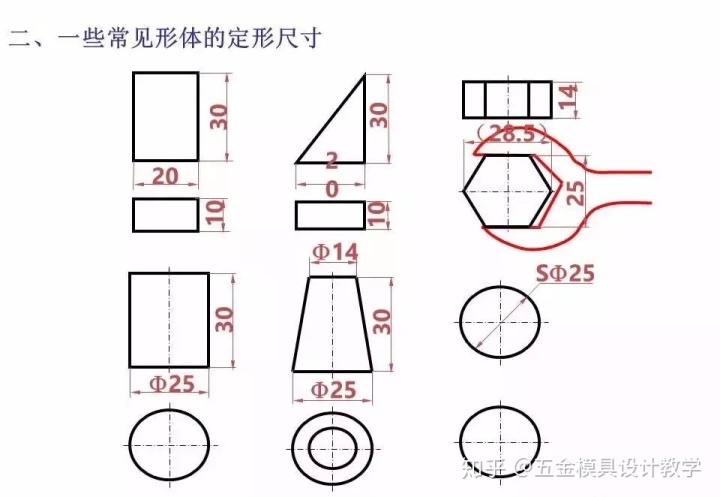

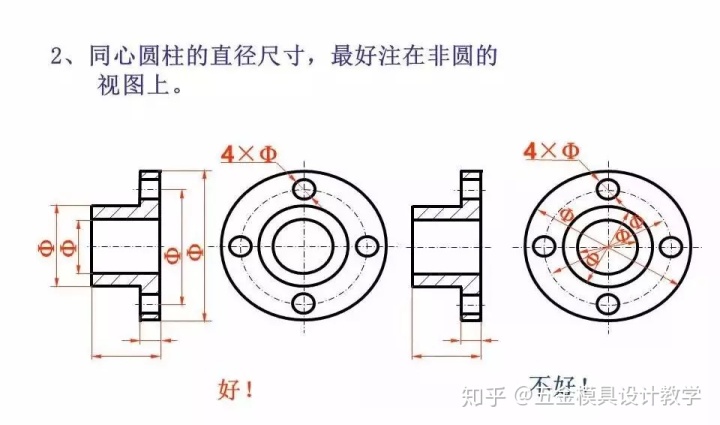

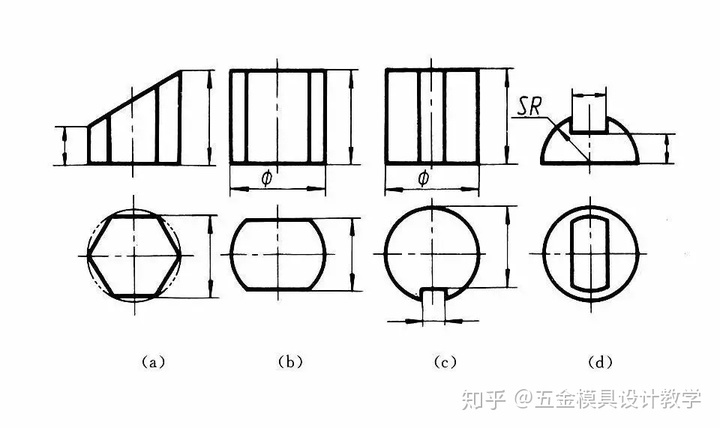

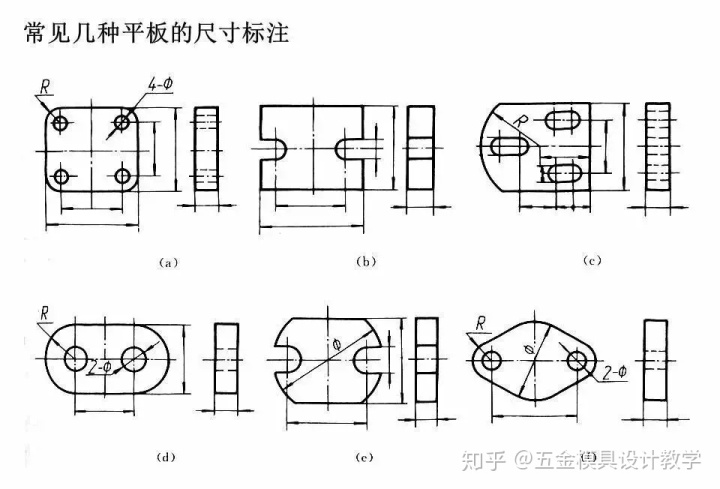

⒋、每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。

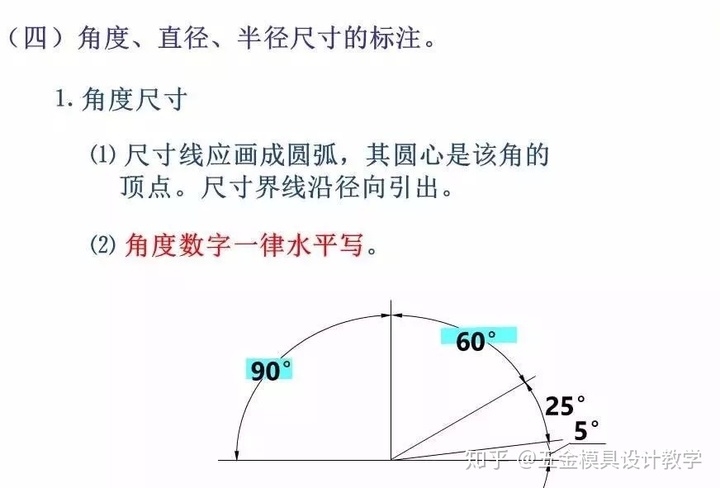

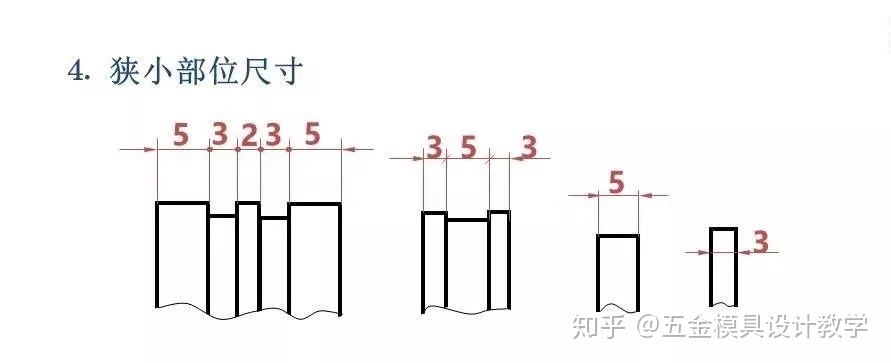

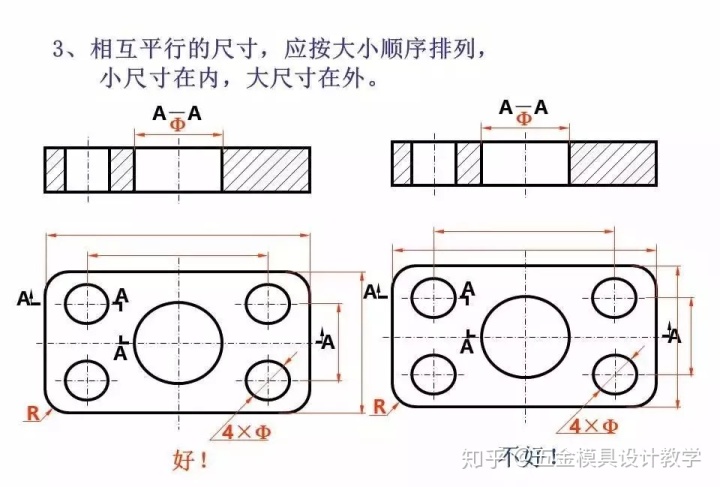

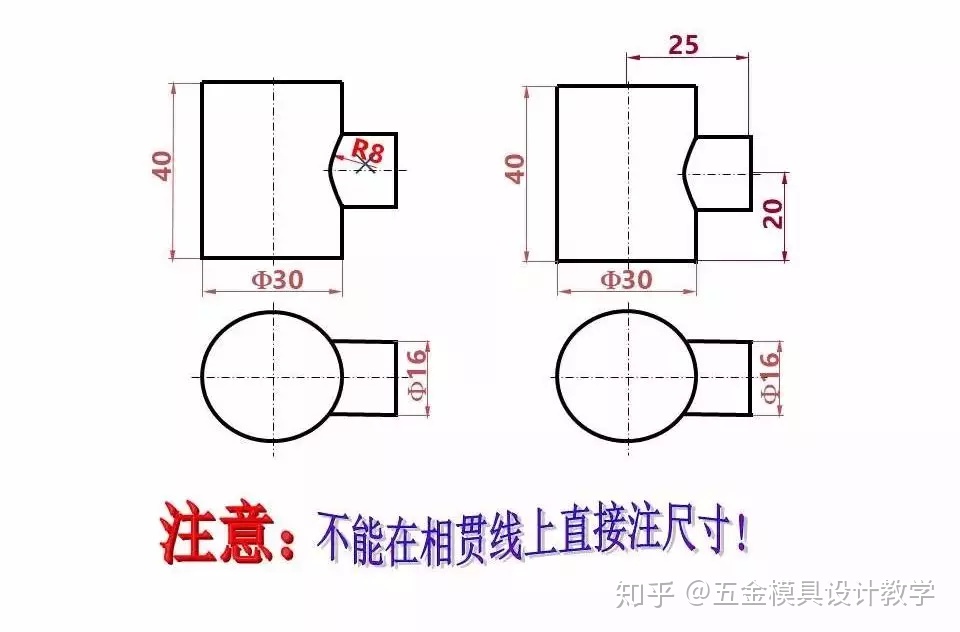

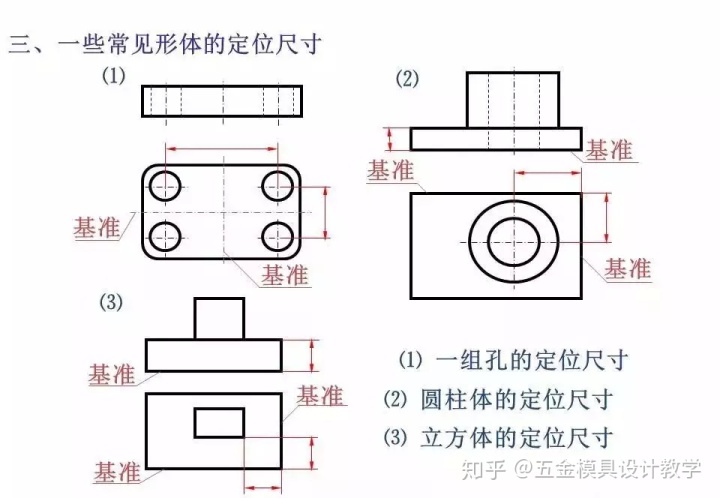

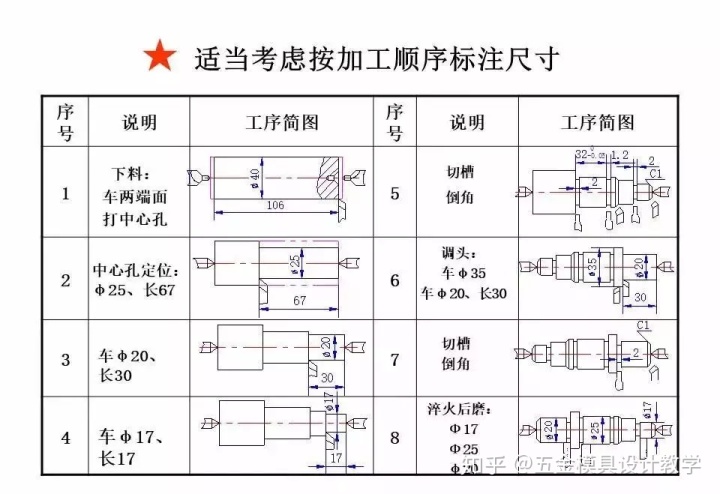

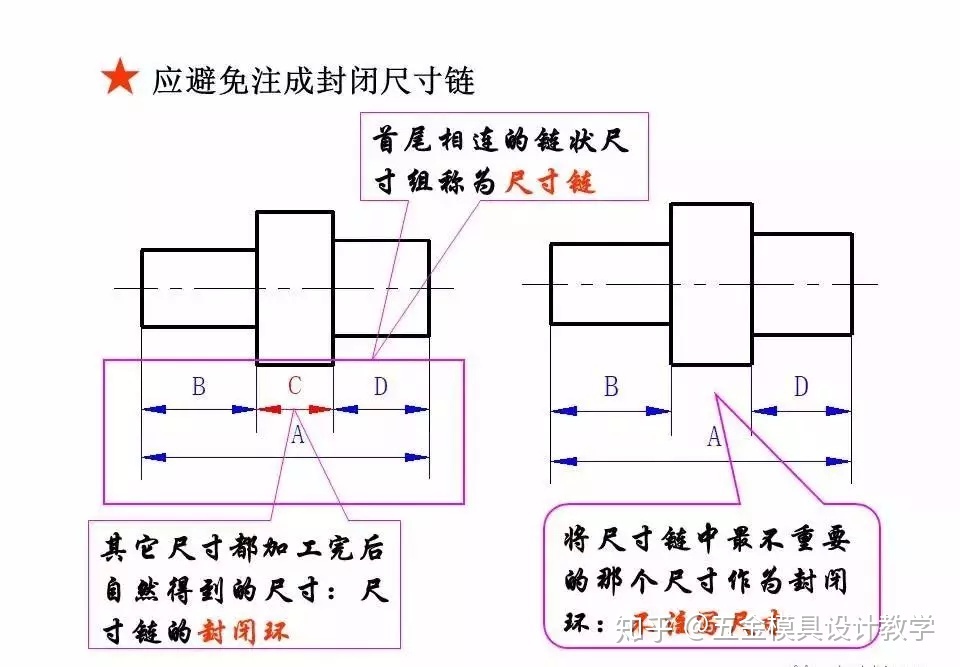

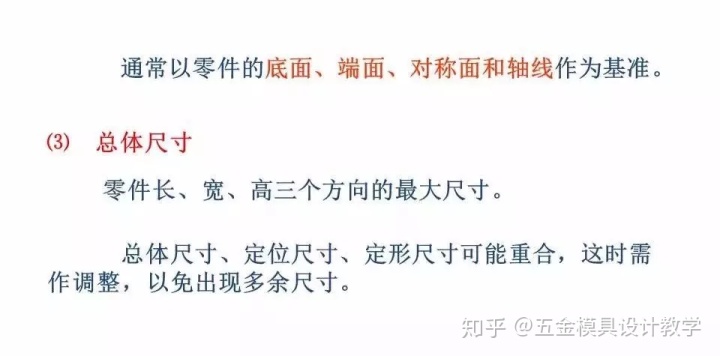

⒌、尺寸配置合理

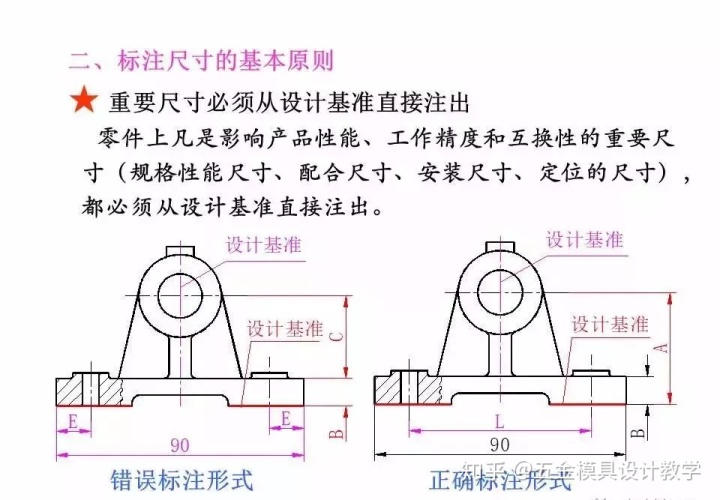

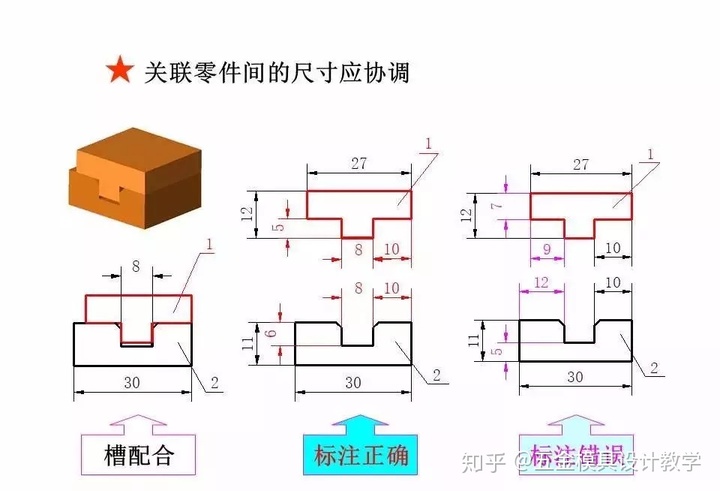

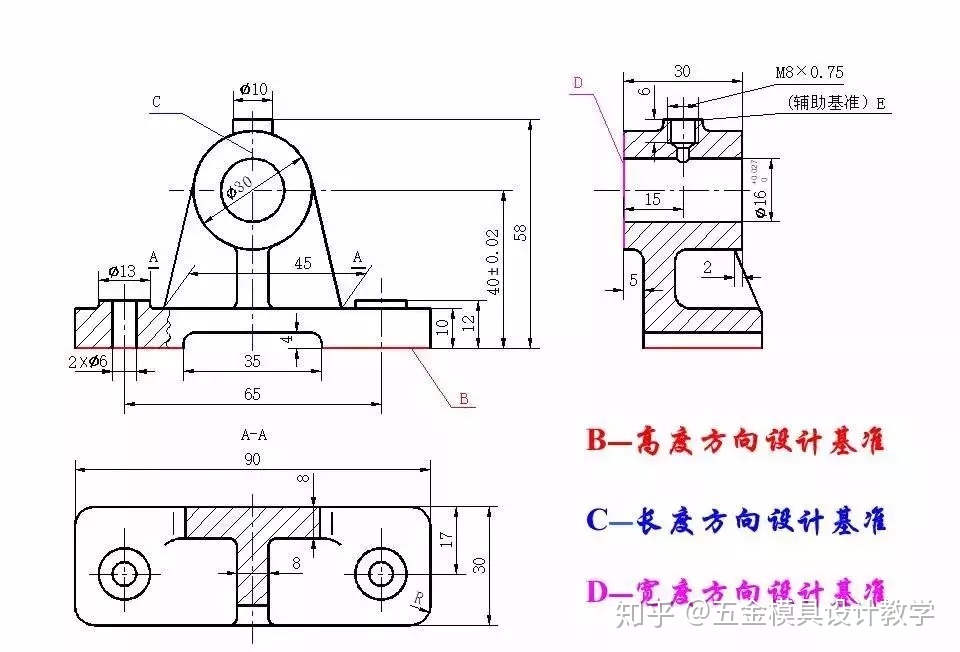

（1）功能尺寸应直接注出。

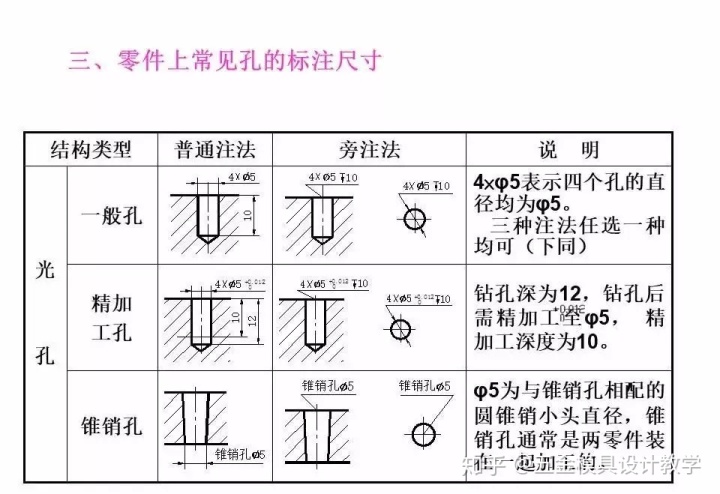

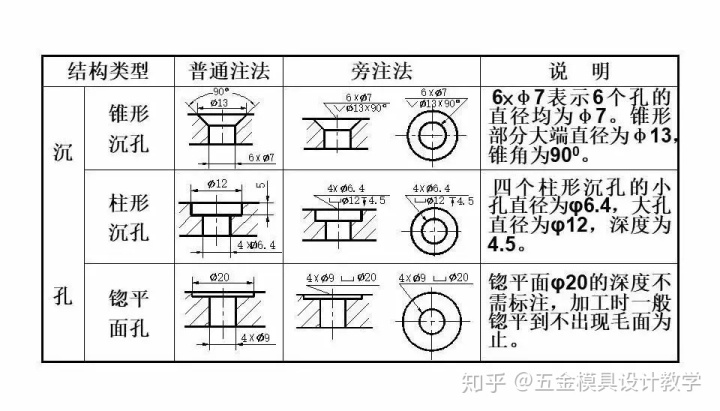

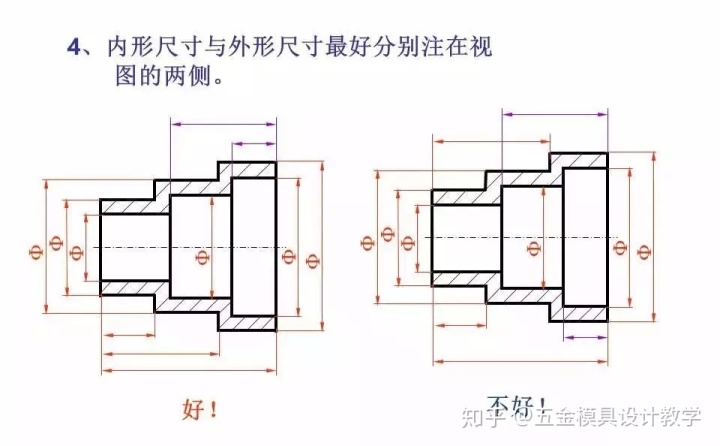

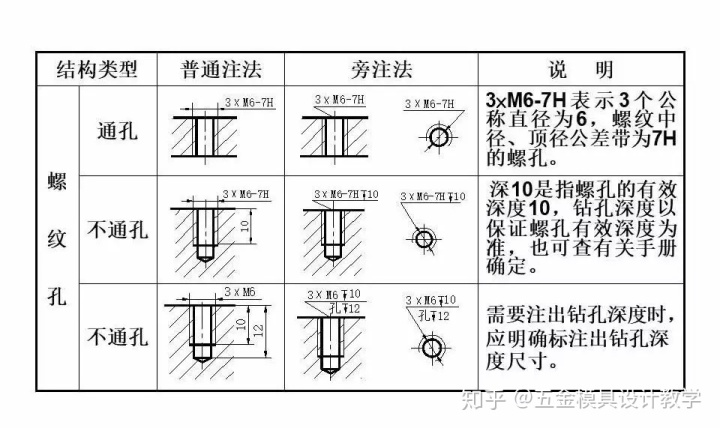

（2）同一要素的尺寸应尽可能集中标注。如孔的直径和深度、槽的深度和宽度等。

（3）尽量避免在不可见的轮廓线上标注尺寸。
