本文基于笔者在优化本地相册时的经历整理而来，阅读全文大约需要7分钟。

背景

Flutter作为当下跨平台开发技术栈中迅速崛起的黑马，我们在使用其开发的过程也是充满趣味。

一路采坑"一路爽"，性能优化"火葬场"

在58App中，我们有大量的发帖诉求，为了满足不同业务场景，甚至有多套风格不同的发帖&相册体系。比如发个房源信息，发个二手物品，发个部落帖子...

所以我们需要定制相册来满足业务：

业务流程要求，如相册排序，展示UI
相册交互，多选，单选，拍摄一条龙

Flutter官方API提供了类似原生相册选择器，这个不满足前面提到的要求。因此只能单独实现一把，然后原本很成熟的效果就遇到了性能问题。

在做相册优化的时候，Flutter官方版本还处于v1.5.4-hotfix.2

自定义相册

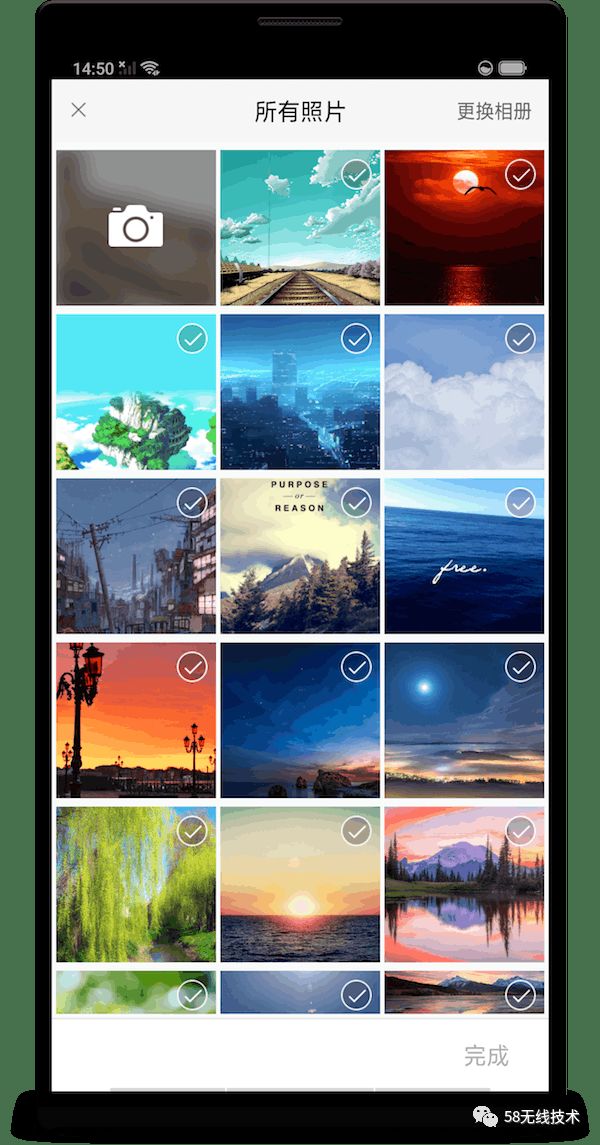

我们看一下58App中常见的相册长什么样：

中规中矩的效果，支持九宫格显示相册，量体设计的尺寸和选中态处理。

在开发前先确定下，实现的思路。

九宫格相册列表：通过GridView Widget实现
选中状态：通过Stack Widget叠加视图实现，勾选角标和蒙层
顶部bar，底部bar，适配拍摄，不是重点，可以先放一边

查询相册数据比较简单，通过Native的Plugin实现：

Flutter层以Channel向Native发起通信请求
Native查询系统相册目录后，得到相册列表，然后交回到Flutter层做UI展示

GridView.builder(

gridDelegate: SliverGridDelegateWithFixedCrossAxisCount(

crossAxisCount: 4,

mainAxisSpacing: 4.0,

crossAxisSpacing: 4.0

),

padding: EdgeInsets.all(4.0),

itemBuilder: _itemBuilder,

itemCount: list.length,

);

列表的每一项是可复用的组件，加载本地图片需要用 Image.file();

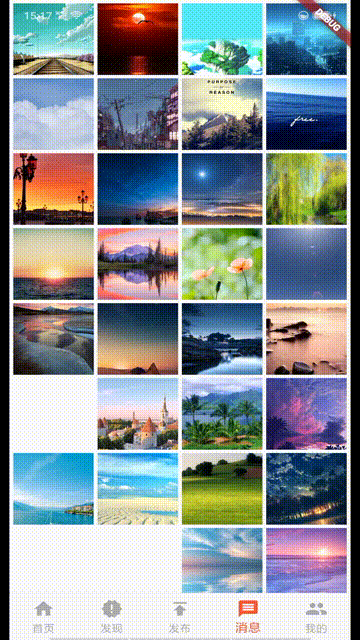

运行后可以看到效果，整个相册比较飘演示视频1

可以整理出几个问题

滑动后图片加载缓慢
上下反复滑动后，图片出现重新加载
快速滑动后，页面整体空白，等较长时间后才会开始出现图片

性能调优

思考列表的现象，直觉推测是GridView和Image之间的复用没处理好。以下是记录的一些主要优化思路和处理办法。

默认图占位处理

首先把占位图补充一下，希望在真正图片加载出来前，可以先看到一个默认图。注意默认图不要太大，同时Flutter不支持 .9.png，如果想拉伸图片需要通过 centerSlice，类似于 .9.png拉伸。

FadeInImage(

placeholder: AssetImage('assets/home_guess_like_item_icon.png'),

image: FileImage(File(entity.path)),

fit: BoxFit.cover,

);

占位图加上后，白屏现象基本解决，但是多次滑动过程还是会出现白屏。

Widget组件复用

视图复用，这块其实问题不大，我们通过Builder模式使用GridView，官方介绍的是支持按需渲染视图的，注意关键词 created on demand和 appropriateforinfinite。可以得出在控件使用上是没有大问题的。

/// Creates a scrollable, 2D array of widgets that are created on demand.

///

/// This constructor is appropriate for grid views with a large (or infinite)

/// number of children because the builder is called only for those children

/// that are actually visible.

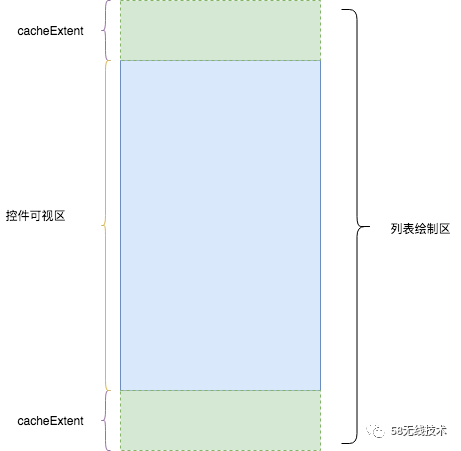

这里提到了一句话 those children that are actually visible。其实默认并不这样的，不可见的也会被绘制，验证这一点很容易，你可以通过打印index和肉眼可见的元素作对比，可以发现index起始和结束是超出可见区个数的。后面在分析源码的时候注意到了一个叫 cacheExtent的参数。其默认值为250。

因此对这里来说，被绘制的"可见区"实际接近与： 屏幕高度+250*2

图片内存复用

通过Flutter的 DevTool和文档说明，我们可以验证Widget按需渲染是生效的。不过渲染仍然很慢啊，也有可能是视图复用但是内存没有复用。这个需要分析Image的源码实现。

我们使用的是本地图片文件，相关代码可以查看 FileImage.dart。一顿操作后可以总结以下两点

图片解码是直接将图片的字节数组进行解码的，这个过程没有预处理和缩放策略
解码工作不在dart层，而是通过PaintingBinding层层封装，最终调用的是C层函数解码
没有看到复用内存的逻辑

Future<ui.Codec> _loadAsync(FileImage key) async {

assert(key == this);

final Uint8List bytes = await file.readAsBytes();

if (bytes.lengthInBytes == 0)

return null;

return await PaintingBinding.instance.instantiateImageCodec(bytes);

}

前两点没什么好纠结的，第三点深挖一下，可以知道：

图片提供器的父类 ImageProvider具备基本的内存复用能力

内存复用通过 ImageCache实现，具体对象为 PaintingBinding.instance.imageCache。

它通过 putIfAbsent方法实现了缓存获取和设置的逻辑，key则是前面已经看到的，由每个 ImageProvider子类实现的 obtainKey方法提供。

更具体的，针对FileImage，他的key就是FileImage本身，大家可以关注下这个类的相等判断，他重载了 ==操作符和 hashcode函数。

key.then((T key) {

obtainedKey = key;

final ImageStreamCompleter completer = PaintingBinding.instance

.imageCache.putIfAbsent(key, () => load(key), onError: handleError);

if (completer != null) {

stream.setCompleter(completer);

}

}).catchError(handleError);

通过这些分析，我们可以确定一点内存复用时存在的，但是为什么么效果不好呢？

为了验证内存复用情况，我们祭出Debug调试一下，最终发现了真相：

单张图片内存占用巨大，甚至达到20MB。
图片缓存是有阈值的，大图片与缓存数成反比，间接影响缓存命中率。

默认缓存图1000张，默认最大内存缓存为100MB,两者触发其一，图片就会根据 LRU策略进行更换。

const int _kDefaultSize = 1000;

const int _kDefaultSizeBytes = 100 << 20; // 100 MiB

// Remove images from the cache until both the length and bytes are below

// maximum, or the cache is empty.

void _checkCacheSize() {

while (_currentSizeBytes > _maximumSizeBytes || _cache.length > _maximumSize) {

final Object key = _cache.keys.first;

final _CachedImage image = _cache[key];

_currentSizeBytes -= image.sizeBytes;

_cache.remove(key);

}

assert(_currentSizeBytes >= 0);

assert(_cache.length <= maximumSize);

assert(_currentSizeBytes <= maximumSizeBytes);

}

如果你的应用不需要这么大的缓存，可以自行调整。

大图按需剪裁

通过前面内存的分析，我们知道默认加载 Image.file时，没有任何优化措施。本地相册的图片一般是相机拍摄的，目前高分辨率的手机满大街都是。

假设拍摄了一张1280 x 2560的图片，一个像素使用4字节的话，把它加载到内存中，可以达到1280 x 2560 x 4bytes = 12.5MB

100/12.5=8也就是说8张图片就把默认的内存缓存沾满了。如果图片再大点，8张可能都不到，假设我们做九宫格，那么展示两行半以后就会触发缓存的更新。

解决这个问题的思路很简单，我们想办法对图片展示和渲染进行干预，提供剪裁能力。

缩放策略(一)

再次分析 FileImage的源码，发现有一个缩放参数 scale，他的作用是绘制图片时按指定的缩放比缩放图片，感觉功能有点像。

/// The scale to place in the [ImageInfo] object of the image.

final double scale;

不过实际使用后会发现，这个参数对我们这个问题没有什么帮助，原因从源码深入分析可以知道。scale只控制了 绘制的缩放，内存占用并没有减少。

他的逻辑可以概括如下：

1.原始图片文件 => 2.原始图片字节数组 => 3.codec图片编码 => 4.Image实例 => 5.画布

我们需要第三步或者第四步之后的内存占用真正减小。

这里我们可以考虑定义一个 ResizeImage实现图片的像素缩放，基于我们实现的自缩放Widget，图片内存确实减少了。

Future<Codec> _loadAsync(ResizeFileImage key) async {

assert(key == this);

final Uint8List bytes = await file.readAsBytes();

if (bytes.lengthInBytes == 0) return null;

final Uint8List resizeBytes = await resize(bytes, file.path);

return resizeBytes;

}

Future<Uint8List> resize(Uint8List bytes, String name) async {

extendImage.Image image = await extendImage.decodeImage(bytes);

extendImage.Image thumbnail = extendImage.copyResize(image, width: 400);

return Uint8List.fromList(extendImage.encodeNamedImage(thumbnail, name));

}

在单图测试情况下效果还不错，但是引入到相册后，大量图片加载情况下，弊端出现了。

resize相对耗时，大量图片加载会导致页面不流畅

自定义的Widget中计算任务过重会导致页面性能，这里计算任务是 resize处理，需要提前做两次转码，导致非常耗CPU。

Framework分析

通过深入分析Flutter相关图片绘制源码，我们发现目前系统根本不提供指定高宽来解码图片。这真是令人着急的系统API啊。

最后在Github上，我们我们发现Flutter社区在19年5月有人提出了图片的解码尺寸问题，并且在5.9号合并到了主分支。https://github.com/flutter/engine/pull/8596/files

Expose API to decode images to specified dimensions #8596

Merged iskakaushik merged 14 commits into flutter:master from iskakaushik:expose-resizing-api on May 9

核心是painting.dart提供了参数，支持指定高宽。类似于Android 里面的BitmapFactory处理。

Future<Codec> instantiateImageCodec(Uint8List list, {

double decodedCacheRatioCap = 0,

int targetWidth,

int targetHeight,

})

同时另外几个类似方法也一并进行了支持。进一步确认该优化的版本信息，至少需要将Flutter升级到2019.5.9号之后的版本。

aven-mac-pro-2:work aven$ flutter --version

Flutter 1.5.4-hotfix.2 • channel stable • https://github.com/flutter/flutter.git

Framework • revision 7a4c33425d (9 weeks ago) • 2019-04-29 11:05:24 -0700

Engine • revision 52c7a1e849

Tools • Dart 2.3.0 (build 2.3.0-dev.0.5 a1668566e5)

Flutter发布版本包括四个渠道, 建议使用稳定版本，有时候体验新API，也可以使用Beta版本。

Version/Stable	Ref	Release Date
v1.5.4-hotfix.2	7a4c334	5/8/2019
v1.2.1	8661d8a	2/27/2019
v1.0.0	5391447	12/5/2018

Version/Beta	Ref	Release Date
v1.6.3	bc7bc94	5/31/2019
v1.5.4-hotfix.2	7a4c334	5/3/2019
v1.5.4-hotfix.1	09cbc34	5/1/2019
v1.5.4	b593f51	4/27/2019

缩放策略(二)

下面尝试使用新的Flutter API实现缩放能力，升级版本到 1.6.3:

aven-mac-pro-2:work aven$ flutter --version

Flutter 1.6.3 • channel beta • https://github.com/flutter/flutter.git

Framework • revision bc7bc94083 (6 weeks ago) • 2019-05-23 10:29:07 -0700

Engine • revision 8dc3a4cde2

Tools • Dart 2.3.2 (build 2.3.2-dev.0.0 e3edfd36b2)

同时改造一下我们的 ResizeFileImage:

Future<Codec> _loadAsync(ResizeFileImage key) async {

assert(key == this);

final Uint8List bytes = await file.readAsBytes();

if (bytes.lengthInBytes == 0) return null;

return await instantiateImageCodec(bytes,

targetHeight: this.targetHeight, targetWidth: this.targetWidth);

}

这个效果就非常好了，结合调试工具，可以看到图片高宽解码后确实发生了变化。如此ImageCache压力得到了极大的释放，这里顺便看一下ImageCache对内存大小的计算，前面我们提到的图片张数预估也可以在这里得到验证。

void listener(ImageInfo info, bool syncCall) {

// Images that fail to load don't contribute to cache size.

final int imageSize = info?.image == null ? 0 : info.image.height * info.image.width * 4;

final _CachedImage image = _CachedImage(result, imageSize);

// If the image is bigger than the maximum cache size, and the cache size

// is not zero, then increase the cache size to the size of the image plus

// some change.

if (maximumSizeBytes > 0 && imageSize > maximumSizeBytes) {

_maximumSizeBytes = imageSize + 1000;

}

_currentSizeBytes += imageSize;

final _PendingImage pendingImage = _pendingImages.remove(key);

if (pendingImage != null) {

pendingImage.removeListener();

}

_cache[key] = image;

_checkCacheSize();

}

可视区优化

完成了上面的优化之后，整个相册滑动其实已经很流畅了。但是作为精益求精的话，我们可以在进行一些优化。在页面Fling一段之后停下，页面可视部分的图片加载没有立刻得到相应。需要等一会儿才行。

这里有两个思路优化

1.可视区优化

结合前面已经分析过的视图复用，我们把默认的cacheExtent改小一点，比如不可见的时候之渲染而外一行图片。

2.动态计算位置

由于Flutter是声明式布局，state改变后Widget Tree都会重新build，所以前后滑动过程中要谨慎处理state，这里我们再次实现了一个Widget，用于懒加载图片 LazyLoadImage。

核心思路是，引入一个加载状态，通过构造函数传入不同的时延，实现滑动过程中延时甚至不加载图片，滑动停止后快速加载图片。

LazyLoadImage({

Key key,

this.delay = 100,

@required this.placeholder,

@required this.image,

this.width,

this.height,

this.fit,

this.alignment = Alignment.center,

this.repeat = ImageRepeat.noRepeat,

this.filterQuality = FilterQuality.low,

})

这里你可能会觉得思路简单应该很好实现，其实并不是这样的。感兴趣的读者可以尝试下懒加载和可视区的判定，这是本节的两个难点，提示：

延迟加载，可以引入图片的状态机
可视区检测可以结合HitTestResult

Jank优化

经历了前面的优化措施，我们的相册流畅性和内存使用有了显著提高，但是通过与Native原生相册对比体验，感觉有的还是有点细微差距。比如起始滑动有瞬间“粘滞感”，fling后很顺滑。此时我们需要精细化分析，可以通过Flutter的性能分析工具进行测量。

基于我们的分析，归纳起来做了以下方面调整：

对象创建耗时，尽可能去除无用代码，比如未被使用的动画，bean的创建
默认占位图的调整，可以考虑用MemoryImage或色值
布局优化，减少Widget数量
Log移除，debugLog也是耗时的，特别是在生命周期内会经常触发的日志
用release包做最后体验， release，release，release，重要的事情说三遍

优化完毕后打出Relase的包效果就可以和原生实现的相册媲美了。点击查看演示视频

闲鱼Flutter

在进行相册优化的时候，查阅过很多社区的文章，几乎没有真的相册优化的。找到的唯一技术分析文章是闲鱼的。

文章信息透露相册使用纹理实现，借助Native来实现图片的完整解码和渲染，感兴趣的读者可以查看原文：一个优秀的可定制化Flutter相册组件，看这一篇就够了

这个思路和我们的方向不太一致，文章也没有给出具体的实现和优化，整体来说这篇文章并没有太多借鉴意义。

闲鱼宣传Flutter这块名声还是很响亮的，而且各种技术分享文章也很多，这里我们具体看下闲鱼到底哪些地方使用了Flutter构建业务。

逆向了一下闲鱼App，虽然有引入flutter，但是笔者并没有发现多少使用Flutter的地方，

闲鱼的相册并不是Flutter实现的，意不意外？

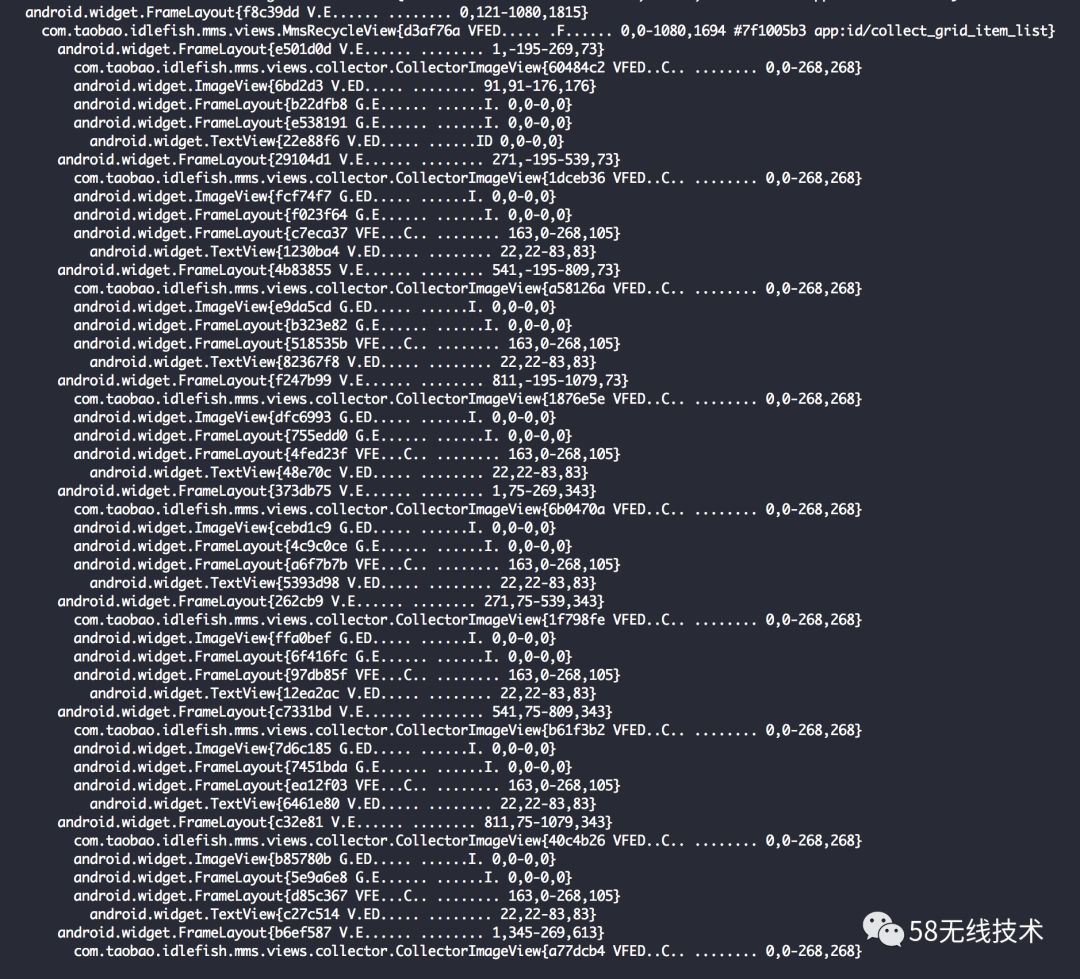

这也许能解释为什么文章没有贴出任务实例代码，有可能这是闲鱼内部的迭代，相册根本没有用Flutter实现或者有灰度策略吧，笔者正好被排除在外了。下面是闲鱼相册实现载体和页面布局情况：

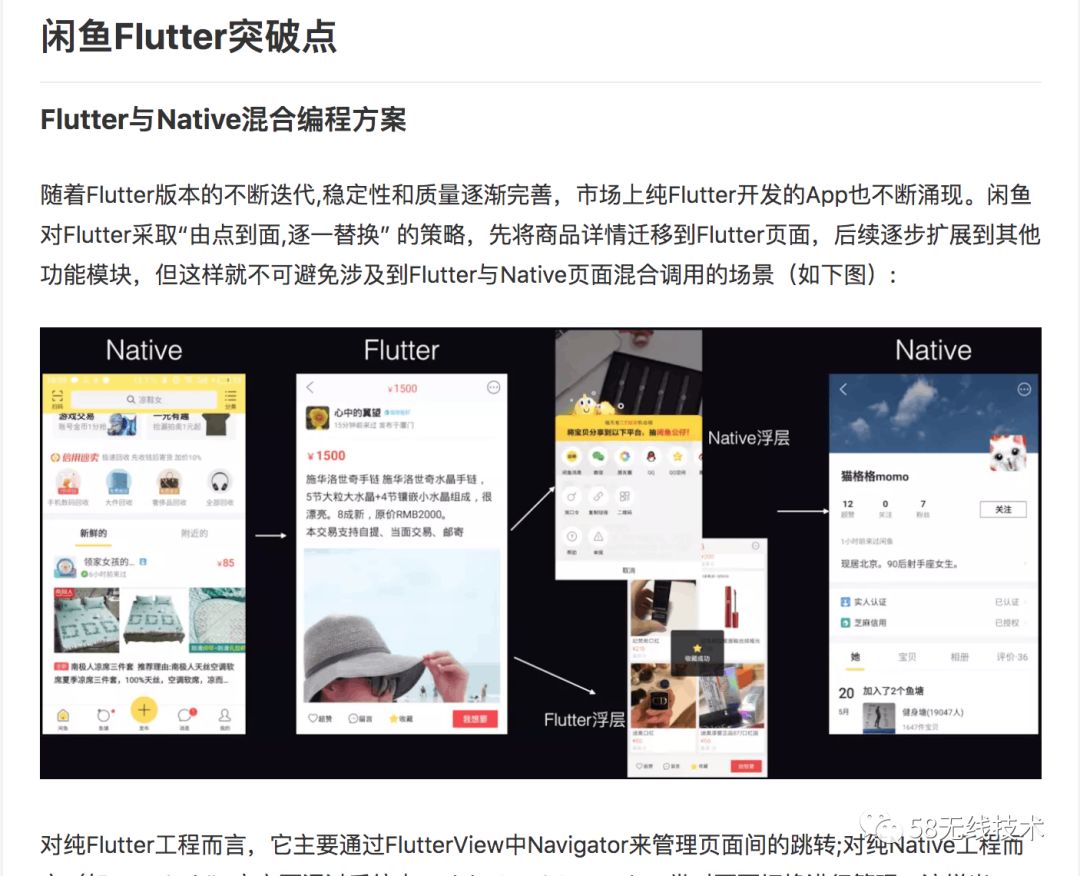

那么闲鱼到底在哪里使用了Flutter呢？最后在一篇文章找到了线索， >>> 部分贴子详情页面

代码层面，有几个看起来是Flutter的载体：

com.idlefish.flutterbridge.flutterboost.FishFlutterActivity
com.taobao.idlefish.flutterboost.BoostFlutterActivity
com.taobao.flutterchannplugin.FlutterWrapperActivity

也许再不远的将来，可以看到闲鱼文章中提到的相册在闲鱼App的落地，这样也可以体验一下他的效果。

小结

Flutter在快速的发展，现在遇到的问题，相信经过足够的时间，业内会涌现出各种不同的解决方案。

参考

Expose API that allows for network resizing images
Expose API to decode images to specified dimensions
flutter.rendering.viewport.cacheExtent
