天线工程手册_翻译：小环发射天线 AA5TB

AA5TB对业余届最重要的贡献恐怕就是他的小环天线计算器了，这是个Excel表单文件：aa5tb_loop_v1.22e.xlsx 。很多HAM做小环天线时都会用这个excel预测一下参数和性能。我找到这个excel时也读了他写的网页： Small Transmitting Loop Antennas (Magnetic Loop Antennas) 。我把当时记的笔记整理出来，尽量忠于原文形成了一个完整的翻译。我不是学通信专业的，所以里边很多名词是对照中文版《ARRL天线手册》翻译的。还有一些我的理解也一并写在原文后边的括号里，加了注字。原文中AA5TB的[ref.]都在译文相同位置保留了。末尾的“原文链接”就是AA5TB的小环发射天线网页，可以下载最新的计算器文件。欢迎各位老朋友指正！本文的所有图片均来自原文网页和网页的链接。

73，BG6LH

20190924

---

小环发射天线

(磁环天线)

Steve Yates - AA5TB

我从1980年代开始实验了很多小环天线(通常周长小于1/10波长)。我自己摸索过几次，后来在《简氏目录》的军事通讯装备增刊里看到了这种天线。我没有渠道了解这种天线的信息，于是我按照片“逆向工程”了几个。后来我了解到这种天线还是挺著名的[ref.]。ARRL天线手册的方程给了我不少帮助，让我设计的这类天线能按照我设想的方式工作。现在互联网就是小环天线的金矿。

我发现空间不够一个全尺寸天线的时候小环天线是非常有用的。耐心地把电阻损耗降到最小，小环的表现还是很可观的。这种天线的用户，包括军队，都报告过不错的结果，有时候甚至架设的很低，靠近地面，或者靠在木栅栏上，在屋里，效果都还能接受。无论如何都要注意，这种天线的附近的场非常强，所以不要试图在QRP功率级别功率以上使用，除非你让天线远离人群。这种天线不需要考虑地面效应的作用，所以基本可以认为和地无关。但是，像所有天线一样，地的质量越好，地面损耗越低。通常，小环发射天线垂直安装的时候，哪怕靠近地面也能表现的不错，而且在方位角方向图(azimuth pattern, E面)上呈现出有用的尖锐零点(Null)。当水平朝向时(注：原文是When orientated horizontally，根据上下文应该是环的平面朝向水平面)，方位角方向图是全向的，但是从仰角方向图(elevation pattern，H面)看，和高度相同的水平偶极天线相比不一样的是它的零点在顶角(zenith)。

如果你怀疑小环天线的性能，只需要记住这里并没有黑魔术。这些天线依然遵循各种物理法则，和其他小型天线一样。记住下边的话：

以下三点天线的指标，你只可能达成其中的两个：

• 小尺寸(就波长而言)

• 效率

• 带宽

你不可能做到所有的三个。换句话说，小环发射天线牺牲了带宽换取更小的尺寸和效率。效率越高可操作的频率范围就越窄。如果你做了一个带宽很宽的小型天线，那一定效率不会很高，你可能做了一个假负载。如果看起来真的三个指标都做到了，估计你的馈线已经是天线系统的一部分了，你并没有做出一根小型天线。

我搞过从3.5到450MHz范围内的很多小环发射天线。从实践的经验看，有效的小环天线的上限频率在60MHz左右。我搞的更高频率的小环发射天线，也表现出有用的尖锐零点和非常窄的带宽，但即使用非常厚的导体，趋肤效应带来的损耗对于发射来说也太高了。后面提到的UHF小环发射天线非常小，我尽可能把效率做的更高，就差没镀银的和用超导的材料了，但是在445MHz用10瓦发射的时候依然非常热。高频的小环还是用来做导航和收音机接收天线，或者带通滤波器的前级吧。

小环天线示意图

小环天线的等效电路[3]

小环天线的辐射方向图

---

技术信息

小环天线是一个很大的谐振电路，可以把它看作是电路里的一个大号的单圈电感(inductor)，因为尺寸很大(相对而言)所以很容易产生辐射。实验者可能会发现绕的圈越多辐射效率越低。一些低频的环天线绕很多圈，可能是为了获得谐振，但是辐射效率一般会很低。基本上，辐射电阻(radiation resistance)随着小环尺寸增加而增加。假设损耗电阻(loss resistance)不变时，辐射电阻越高，辐射效率越高。增加环的圈数会增加电感，但是也增加了损耗电阻。最后成了一个尺寸更小圈数更多的典型的LC谐振电路(tank circuits)时就不会辐射啥能量了。

因为小环发射天线的阻抗很低，用50欧姆同轴电缆给它耦合能量就很让人困惑。我发现用一个小的耦合环(见上边的示意图)或者一个自耦变压器，做变压器耦合就很容易达成。早期的一些设计(例如军用环、帕特森环)用一个相当复杂的电容馈电系统，我是一点仿造的兴趣都没有。用一个小耦合环耦合，还有个好处就是如果你的尺寸稍微做大了一点，你可以通过调整耦合环和主环的角度，获得更好的匹配。我用一个小磁环做的变压器耦合就很成功。

有很多小环天线的错误概念。小环天线常被当作磁场天线。这是因为它们主要响应电磁波的磁场分量，并且在极近场(extreme near field，小于1/10波长的距离)发射出很大的磁场分量。在远场(大于1个波长的距离)来自小环的射频和其它天线发射的是一样的，都是由电场和磁场组成的。实际上，在1/10和1个波长之间它响应的电场分量要多于磁场！通常认为的小环天线不会响应本地噪音，因为本地噪音大多数是电场组成的。这只有在下列况下是成立的：问题源位于小环天线极近场并且问题源是一个真的电场源。举个例子可能就是离小环天线非常近的地方，有一个带弧形绝缘子的高阻抗输电线。在这个例子里小环天线可能不会响应它的干扰，就跟偶极天线一样。同样情况下如果这个输电线在几英里以外就不好说了。这是因为你不可能让时变电场(time varying electric field)不产生时变磁场(time varying magnetic field)，反之亦然。这就是电磁波的产生。非常值得注意的是，因为小环天线的辐射方向图上有两个尖锐的零点，这会非常容易避开本地干扰，并得到很大的方位角覆盖区。而且，除非小环有完美平衡的电容(电场)屏蔽，否则它还是会被附近的电场干扰，因为有电容耦合。以我的经验，小环天线和更大的天线比，通常信噪比更高。

小环天线的极化方向大多数情况下和环的物理方向是一致的，这是因为环形电感上的高电流。从环平面看，少量的交叉极化会在零点方向上产生，因为有高度集中的电场穿过电容。在自由空间里，两个极化都呈现，总的极化取决于环。当安放点靠近地面小环垂直朝向时，水平极化分量大多被抵消，剩下垂直极化作为有用分量。当小环水平朝向时主要的极化分量是水平极化，为了保证操作效率，天线需要被安放在至少1/2波长高度，以获取有效的辐射方向图。在考虑到高度时，水平环(注：水平朝向/水平极化的环)可以被看成水平偶极天线。垂直环在低高度也能工作的非常好。这些都是假设天线的尺寸足够小，小到可以被当作真正的小环。环做大了它就开始偏离“磁偶极天线”，并且方向图极化方向也变了。最后成了一个全波长的大环时，它的方向图会跟小环非常不一样。

自由空间小环天线的基本方向图

(来自MININEC)

小环天线参考示意图

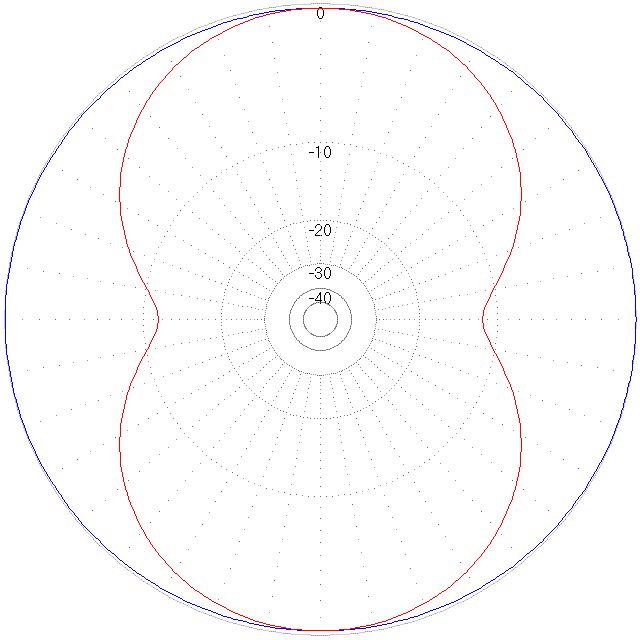

总体方向图 (垂直和水平极化结合)
蓝色-沿着Y轴观察
红色-沿着Z轴观察
