根据以下资料，回答下题

某500kV架空输电线路工程，导线采用4×J1/GIA一630/45，子导线直径33.8mm，导线自重荷载为20.39N/m，基本风速33m/s，设计覆冰10mm。(提示：最高运行电压是额定电压的1.1倍)

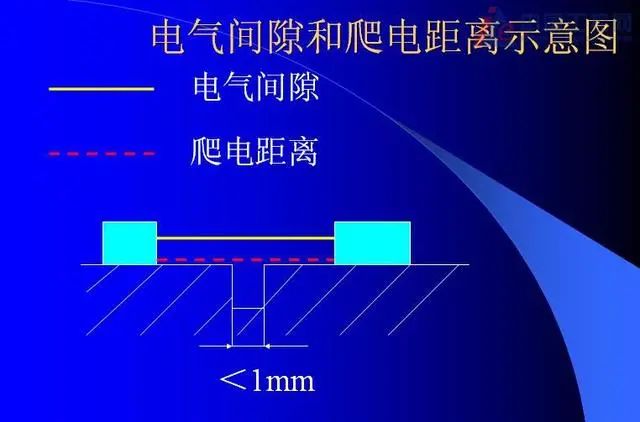

319、在海拔为500m的D级污秽区，最高运行相电压下盘形绝缘子(假定爬电距离有效系数为0.90)，设计爬电比距按不小于5.0cm/kV考虑，计算复合绝缘子所要求的最小爬电距离应为下列哪项数值？( )

A．1191cm

B．1203cm

C．1400cm

D．1764cm

解答：根据《110kV~750kV架空输电线路设计规范》GB50545-2010

7.0.7条文:

根据题目最高运行相电压下盘形绝缘子(假定爬电距离有效系数为0.90)，设计爬电比距按不小于5.0cm/kV考虑，在重污区爬电距离不应小于盘型绝缘子最小要求值的3/4,且不小于2.8cm/kV

5.0/√3cm/kV*3/4=2.16cm/kV

规范要求最小2.8cm/kV，这里电压是线电压，不是相电压

2.8*500=1400cm

本题正确选项是C

2018年上午案例第22题

根据材料回答下题：

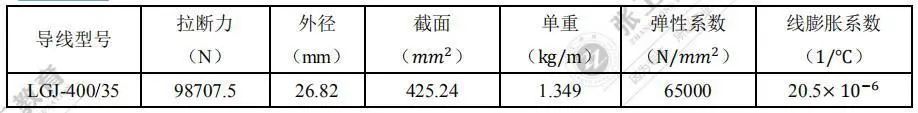

某单回路220kV架空送电线路，采用 2 分裂LGJ − 400/35导线，导线的基本参数如下表：

注：拉断力为试验保证拉断力。

该线路的主要气象条件为：最高温度40℃，最低温度−20℃，年平均气温15℃。基本风速 27m/s(同时气温−5℃)，最大覆冰厚度10mm(同时气温−5℃，同时风速10m/s)。(重力加速度取 10)

22．在塔头设计时，经常要考虑导线∆f(导线在塔头处的弧垂)及其风偏角，如果在计算导线对杆塔的荷载时，得出大风(27m/s)条件下的水平比载 γ4 = 26.45 × 10^(-3)N/m ∙ mm2，那么，大风条件下导线的风偏角应为下列哪项数值？

A．34.14°

B．36.88°

C．39.82°

D．42.00°

解答：依据《电力工程高压送电线路设计手册》107页，公式2-6-47

η=tg^(-1)(r4/r1)

r1=10*1.349/425.24=0.0317N/m ∙ mm2

根据《110kV~750kV架空输电线路设计规范》GB50545-2010

表10.1.18-1

η=tg^(-1)(r4*0.61/0.75/r1)=34.14°

本题正确选项是A
