DIT-FFT算法的基本原理
有限长序列x_n的N点DFT定义为：X(k)=∑_(n=0)^(N-1)▒〖x(n) W_N^Kn 〗,式中W_N=e^(-j 2π/N)。
DFT在实际应用中很重要，但是如果直接按DFT变换进行计算，当序列长度N很大时，计算量会非常大，所需时间也很长，因此常用的是DFT的一种快速计算算法，简称FFT。
最常用的FFT算法是基于时间抽取的基2-FFT算法和基于频率抽取的基2-FFT算法，这种算法的特点在于FFT会把一次大的DFT分割成几个小的DFT，这样递归式地细分下去，例如有8个采样点的FFT，首先会把最外层的8点运算分成两个4点FFT的奇偶组合，第二层FFT又分成四个两点FFT的奇偶组合，并且由此计算出的频谱中很有趣的一点在于对于实数输出的数组，后面一半和前面一半正好对称相同，对于虚数输出的数组，后面一半是前面数组对称后乘上负1，因此，我们只需要算出FFT的一半即可求出全部。
本设计讨论的是基于至简设计法实现按时间抽选的基2-FFT算法(即DIF-FFT)实现过程，支持N由8到1024。

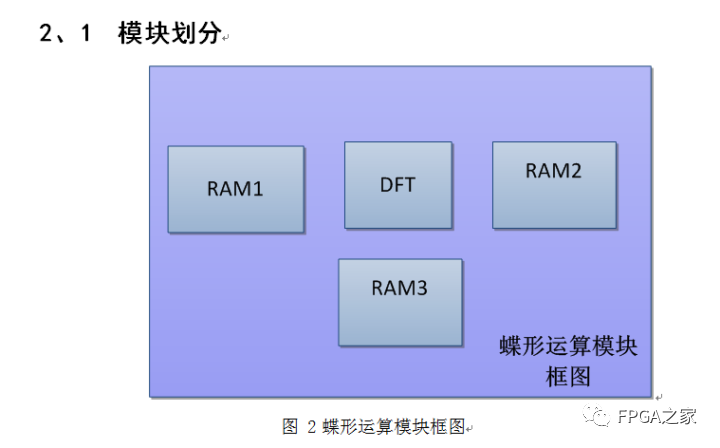

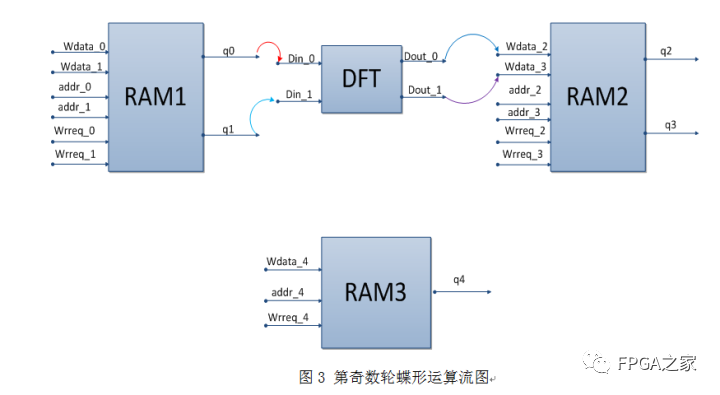

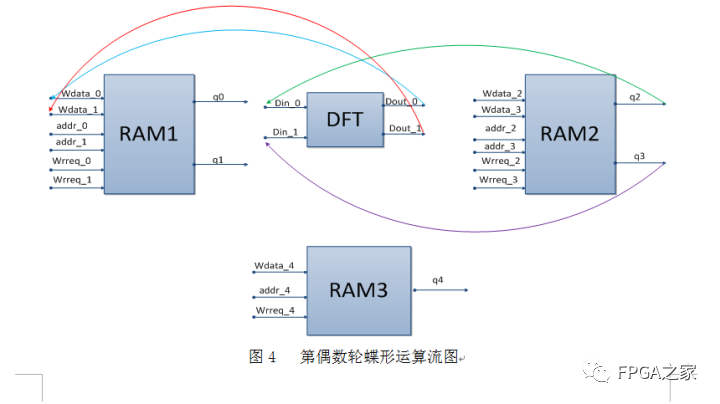

2、 蝶形运算至简实现过程
