微信交流群里有人问：这个图的纵坐标标签如何实现?

这需要用到自定义刻度(Tick)和标签(Tick Label)。

数据格式

• 数据为一般的XY形式



• 需要构造自然指数的数据，用于自定义刻度(Tick)和标签(Tick Label)



  • 在一列(比如C列)中输入-N~N的整数(根据Y轴数据的范围来确定，N值尽量大)

  • 在后一列的函数F(x)=行输入公式exp(C)，即求C列整数的自然对数

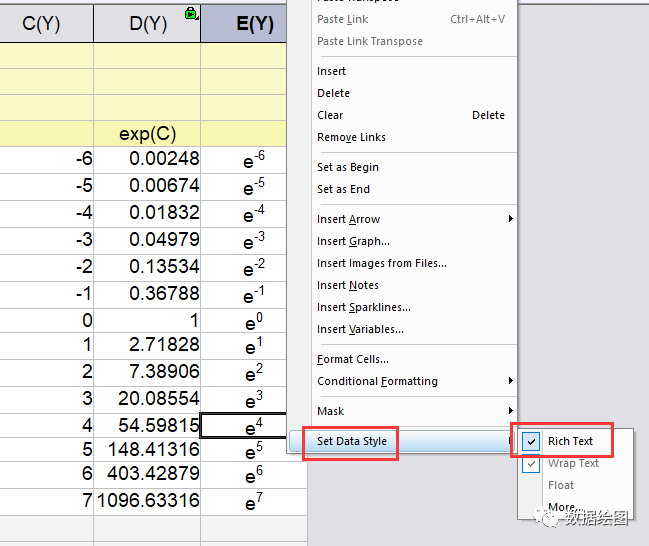

  • 在后一列中输入e^{-N}到e^N【此时需要一点小技巧：选中其中一个单元格，右击，将Set Data Styles设为Rich Text，然后就可以设置上标了】



图形绘制

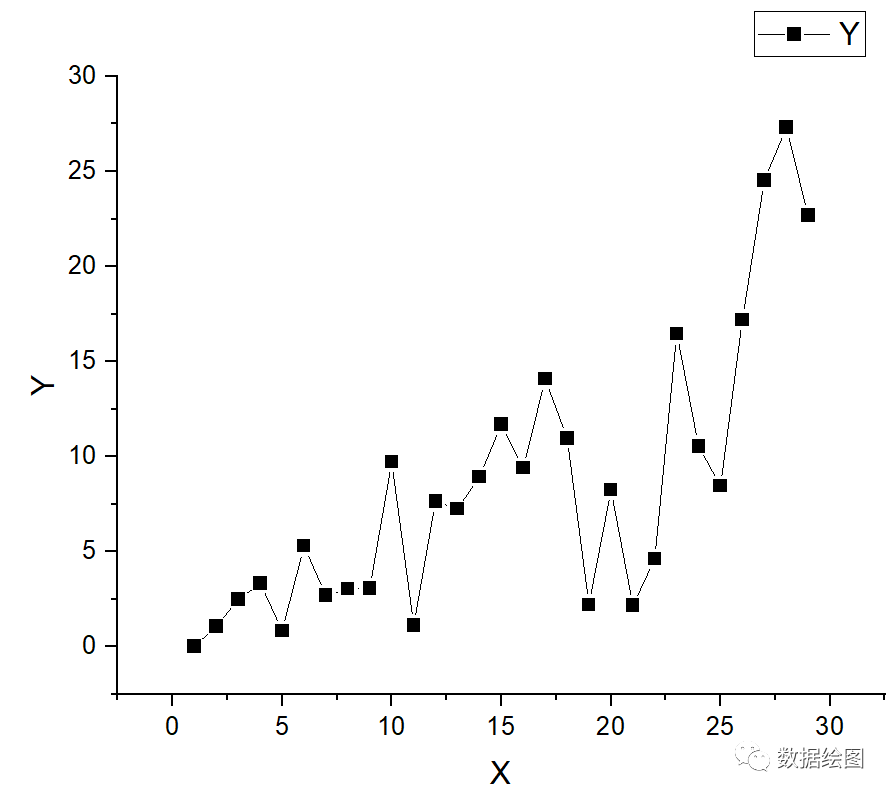

• 选中XY数据，绘制Line+Symbol图或者其他类型的图形



格式设置

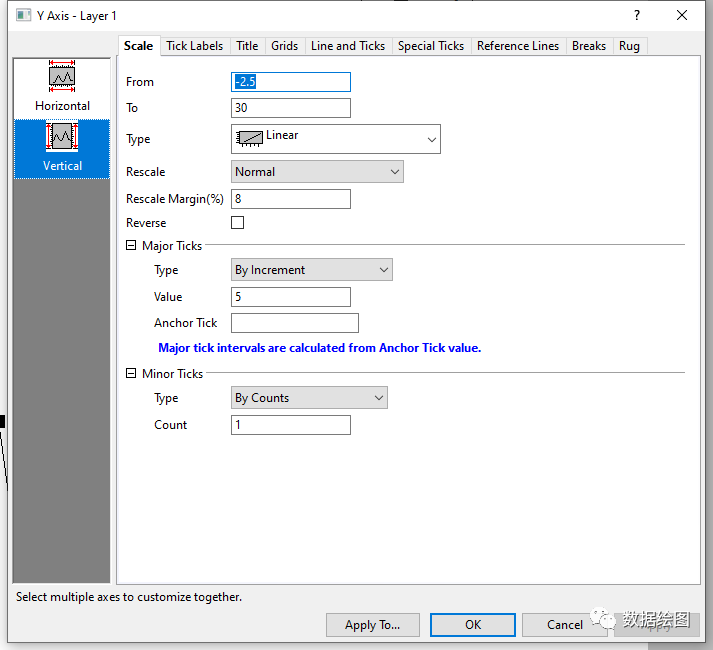

• 双击图形的纵坐标，打开Axis Properties对话框

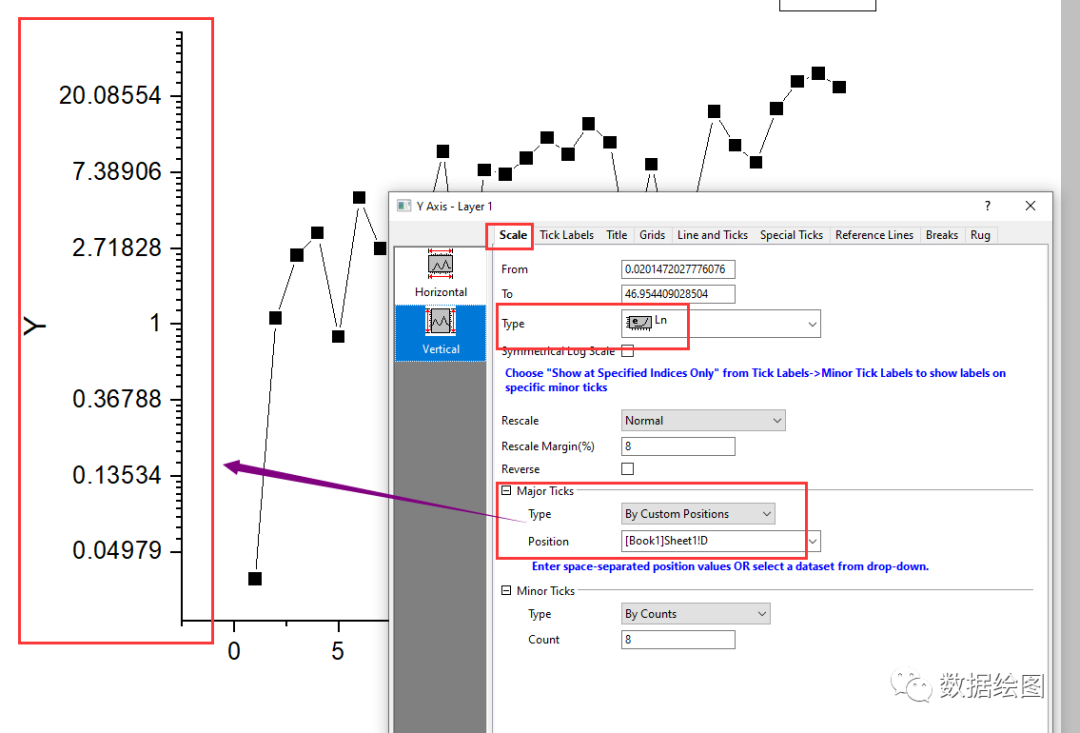

• 在Scale页面中，将坐标轴的Type选为Ln，Major Ticks的类型选为By Custom Positions，数据选为D列，即自然对数

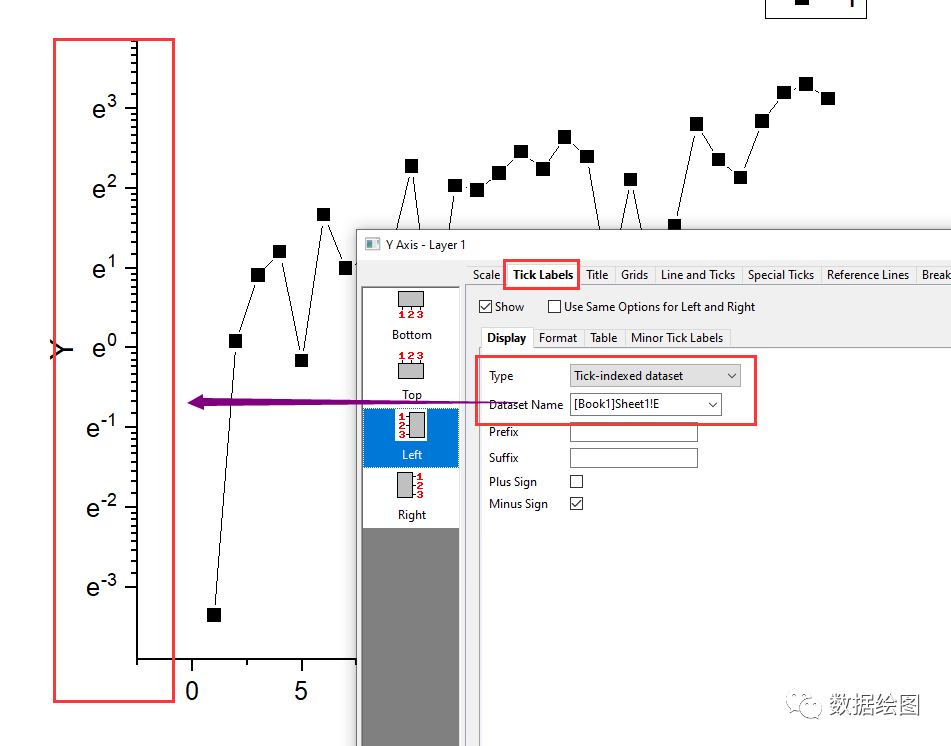

• 切换到Tick Labels页面，将Display的类型设为Tick-indexed dataset，来源为E列，即设置为上标的e^N

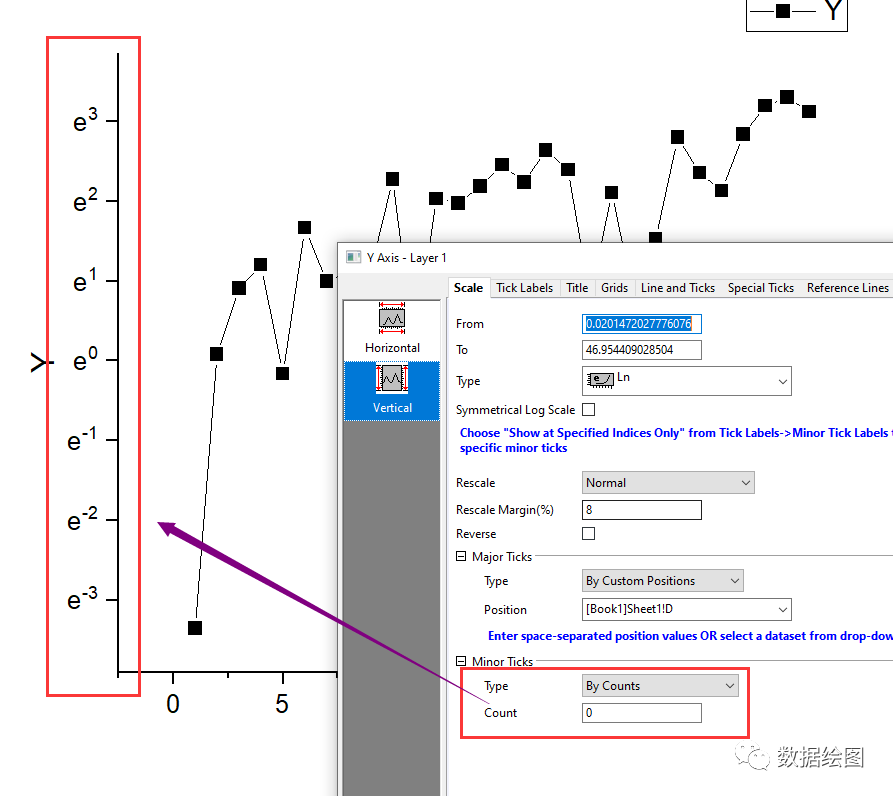

• 可以将Minor Ticks的数量设为0，即不显示次要刻度线

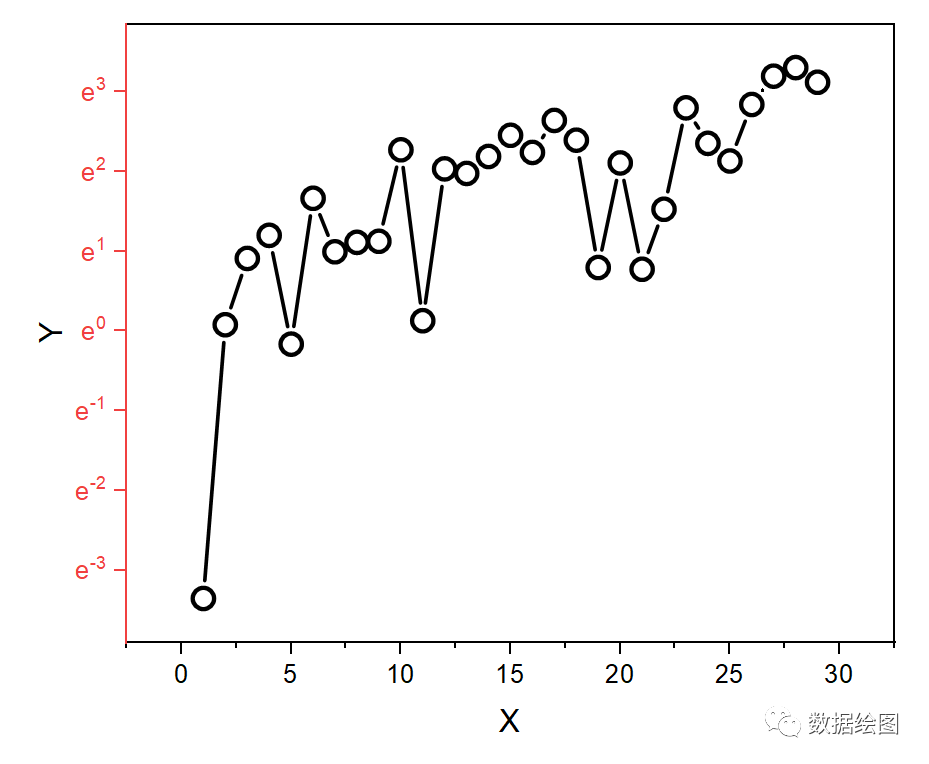

• 对图形的其他格式进行设置，完成图形的绘制。



示例文件下载链接：https://pan.baidu.com/s/1y7g2OZBm2owm_O4UXdzRRQ
提取码：12ur

所用软件：OriginLab OriginPro 20201 Beta6@Windows 10 pro 。
