玩转GDT：经典零件几何公差标注示例与解读讲座▪第1讲——轴承套（1）zhuanlan.zhihu.com

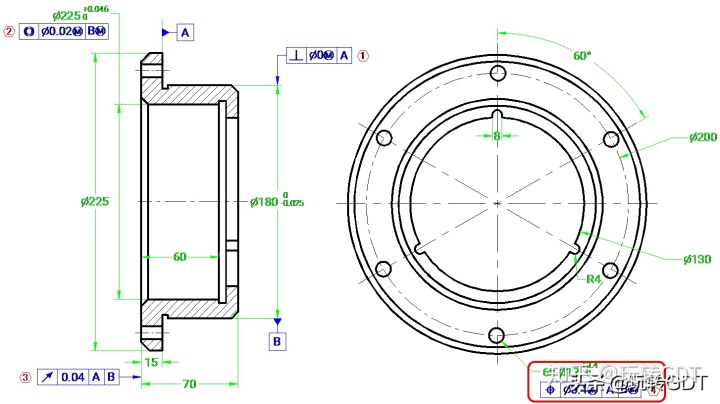

中已经讲解了前三个标注，不知道小伙伴们对第四个几何标注的理解正确吗？下面一起看一下。
4
▎描述：
6×∅12孔轴线对基准系A/B、采用最大实体要求的位置度公差为∅0.4，并允许基准轴线B在最大实体实效边界内浮动。
▎被测要素：
6×∅12孔轴线
▎基准：

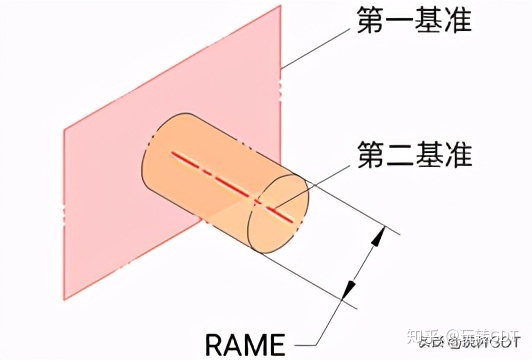

第一基准是平面A，它的拟合要素是一个位置不受约束的形状正确平面；
第二基准B，∅180圆柱轴线，其为拟合圆柱面（RAME）的导出要素，拟合圆柱面是一个轴线垂直于基准平面A的形状正确圆柱面；最大实体实效边界是一个直径等于∅180的圆柱面，其轴线重合于基准轴线B。
基准建立
▎公差带：

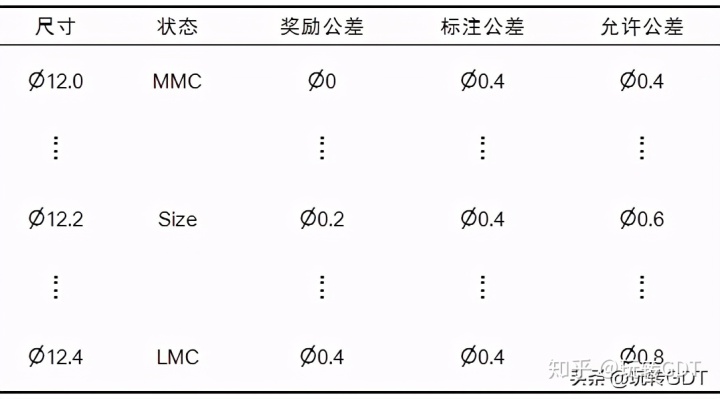

采用最大实体要求，当实际尺寸偏离MMC时，偏离值作为几何公差的奖励公差。
允许公差变化

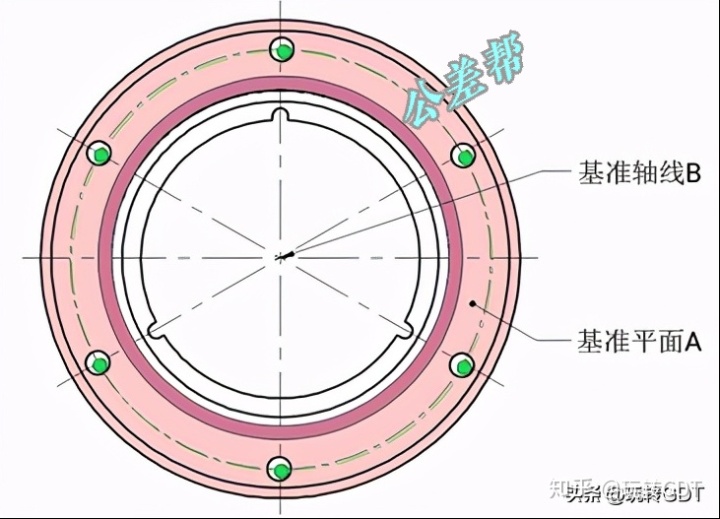

6条被测轴线的相应孔的最大实体实效边界各是一个直径等于∅11.6的圆柱面，其轴线分别重合于相应被测轴线的理想直线；6个孔的提取要素遵守各自的最大实体实效边界。
基准偏移，公差允许基准轴线B相应的外接圆柱面在其最大实体实效边界∅180圆柱面内浮动。
