《串并联知识梳理》

一、识别串并联电路

1.定义法：用电器逐个顺次连接的电路是串联电路;用电器并列连接的电路是并联电路。

2.路径法：从电源的正极出发,沿电流的路径一直追寻到电源的负极,途中不分流,始终是一条路径,即为串联电路;电流在某处分支,然后又在另一处汇合的是并联电路。

3.开路法：通过观察电路中用电器是否相互影响来判断。假设其中的一个用电器断开,看另一个用电器是否还能工作,若仍能工作,则为并联电路,否则为串联电路。

4.节点法：在识别不规则电路时,不论导线有多长,只要其间无电源、用电器等,则导线可以视为一个点,若用电器连接在同一个点上,则为并联电路,否则为串联电路。

二、电路图和实物图的相互转化

1、已知电路图画实物图(即将直线变为曲线)：

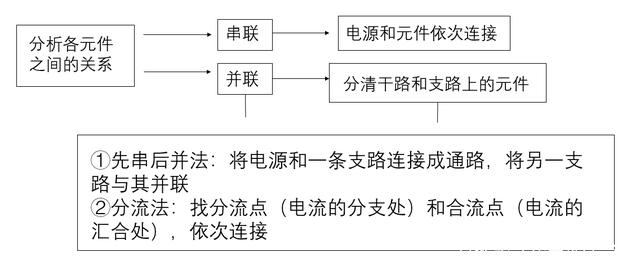

2.已知实物图画电路图(即将曲线变为直线)：

(1)根据电流流向确定电路中各元件的连接方式；

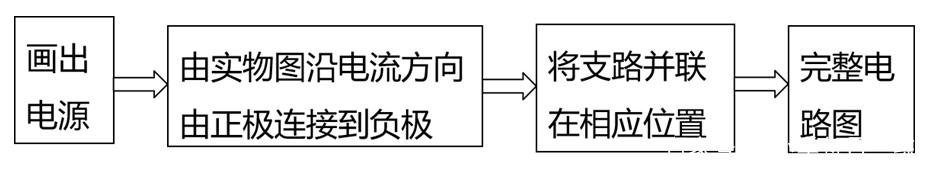

(2)一般思路

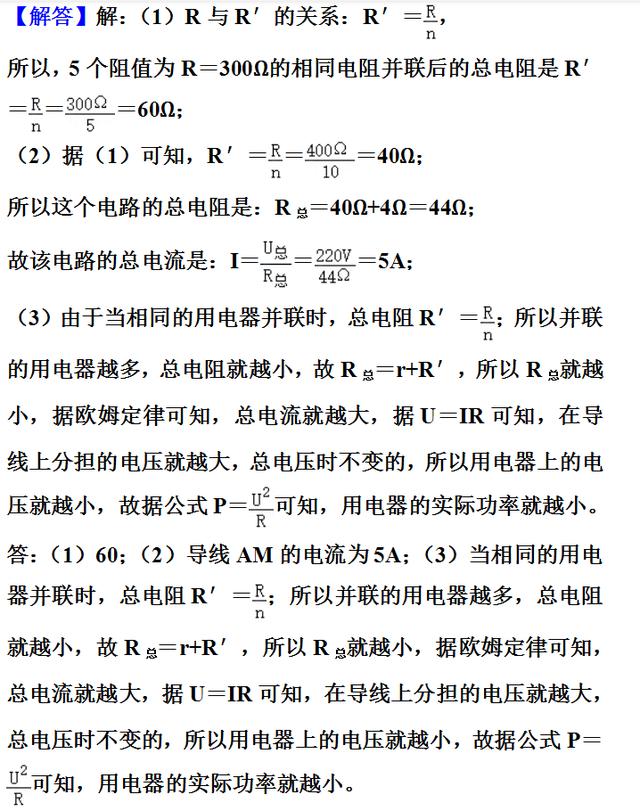

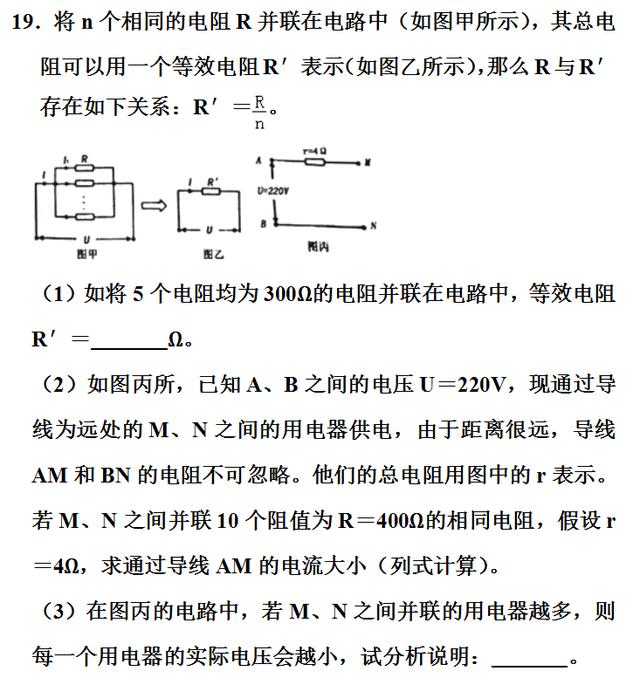

《电阻的串联和并联》2020年高频易错题集

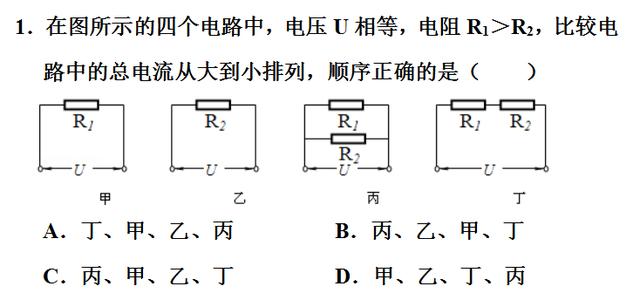

【分析】要判断电路的总电流大小，需要先分析四个电路的总电阻大小。

两个电阻串联时，总电阻比任何一个电阻都大；两个电阻并联时，总电阻比任何一个电阻都小。

因为电源电压都相同，则电流与电阻成反比。由此得出总电流大小关系。

【解答】解：串联电路的总电阻比任何一个电阻都大，则R串＞R1＞R2，

并联的总电阻比任何一个电阻都小，则R1＞R2＞R并，

所以R串＞R1＞R2＞R并，

因为电源电压相同，根据欧姆定律可知：I并＞I2＞I1＞I串。

即：总电流从大到小排列顺序是丙、乙、甲、丁。

故选：B。

【点评】本题主要考查电阻的串联和并联以及电流与电阻的关系，解答时要先分析电阻大小关系，再根据欧姆定律分析电流大小关系。

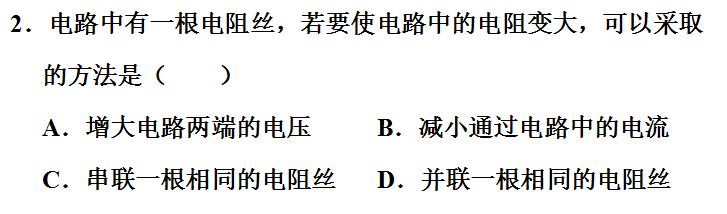

【分析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系，与导体两端的电压及通过导体的电流无关。

【解答】解：

A、导体电阻的大小与其两端的电压的大小无关，故增大电路两端的电压不影响电阻的大小，故A错误；

B、导体电阻的大小与通过的电流的大小无关，故减小通过电路的电流不影响电阻的大小，故B错误；

C、串联一根相同电阻丝，导体的长度增大，电路中的电阻增大，故C正确；

D、并联一根相同电阻丝，横截面积增大，则电路中的电阻减小，故D错误。

故选：C。

【点评】本题考查了影响电阻大小的因素，属于基本内容，比较简单。

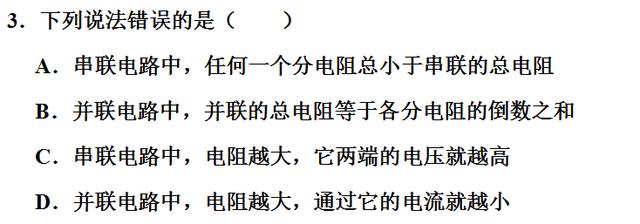

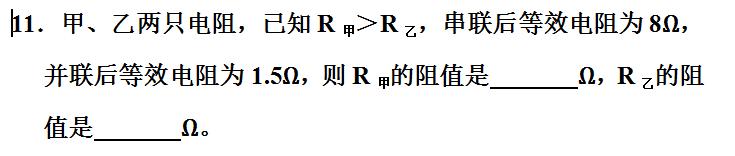

【分析】(1)串联电路的总电阻等于各串联电阻之和，并联电路总电阻的倒数，等于各并联电阻的倒数之和。

(2)串联电路中电流相等，电阻越大，它两端的电压就越大；

(3)并联电路中电压相等，电阻越大，通过它的电流就越小。

A、由于串联电路总电阻等于各串联电阻之和，则串联电路中任何一个电阻小于串联总电阻，故A正确；

B、并联电路总电阻的倒数等于各电阻的倒数之和，故B错误；

C、由于串联电路中电流相等，电阻越大，根据U＝IR可知它两端的电压就越大，故C正确；

D、由于并联电路中电压相等，电阻越大，根据I＝U/R可知通过它的电流就越小，

故D正确。

【点评】本题考查了串并联电路的电流和电阻特点，注意区分、易混淆，易错点！

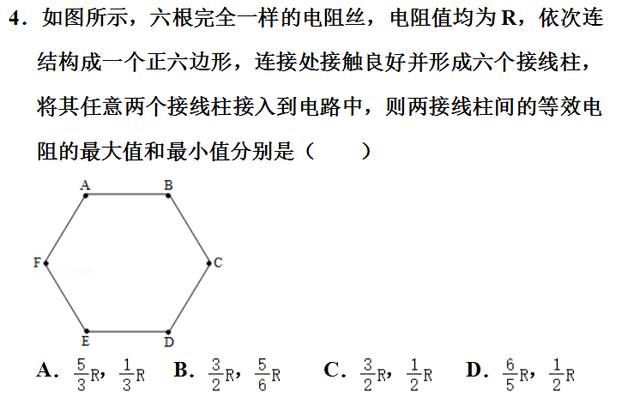

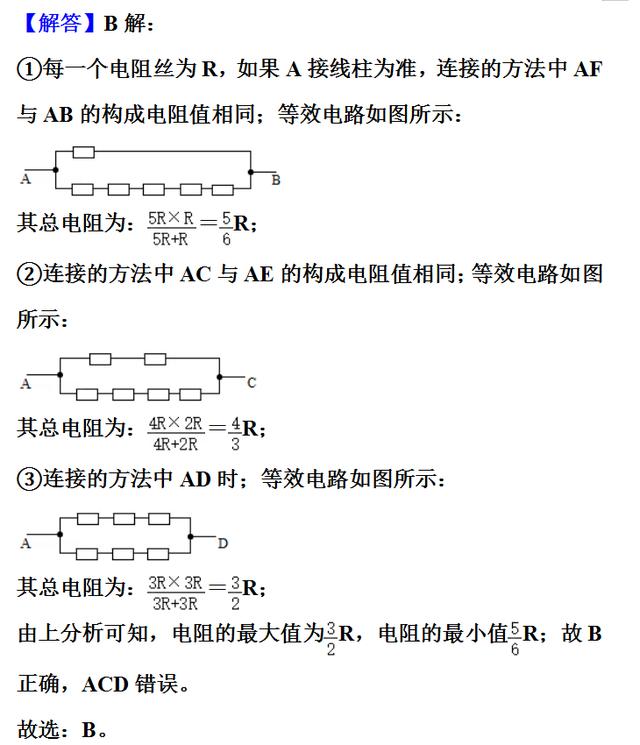

【分析】注意任意两个接线柱之间构成一个电阻，都是把整个电阻装置分为左右两边，如果A接线柱为准，连接的方法中AB与AF的构成电阻值相同；同理：AC与AE的构成电阻值相同；AD为两条支路都相同的并联电路，用并联电路的电阻特点分别求出阻值即可。

【点评】本题的关键点是分析电阻的连接方式有几种，然后画出等效电路，最后根据串并联电路电阻的特点进行计算。

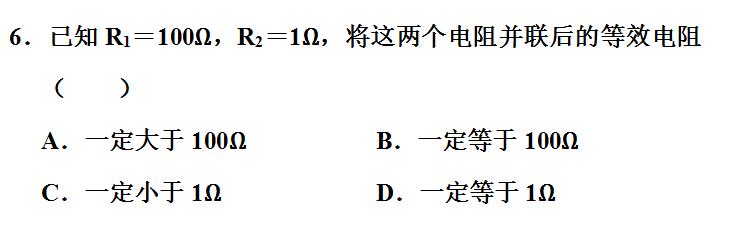

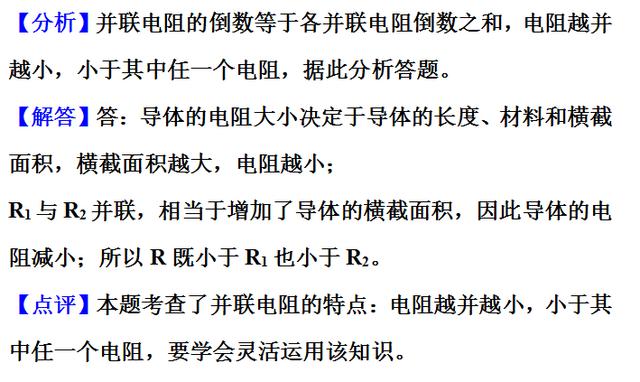

【分析】并联电阻的倒数等于各并联电阻倒数之和，电阻越并越小，小于其中任一个电阻，据此分析答题。

【解答】解：电阻并联，相当于增大了电阻的横截面积，电阻越并越小，小于任一个电阻，故并联电阻既小于R1又小于R2，所以，一定小于1Ω。

【点评】本题考查了并联电阻的特点：电阻越并越小，小于其中任一个电阻，要学会灵活运用该知识。

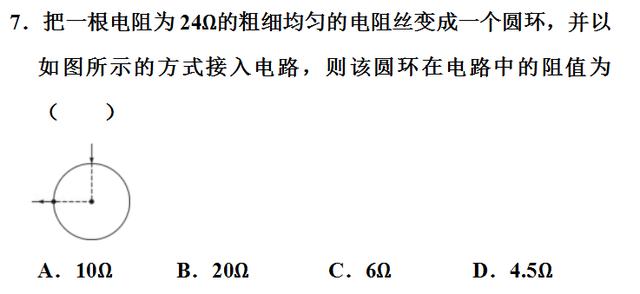

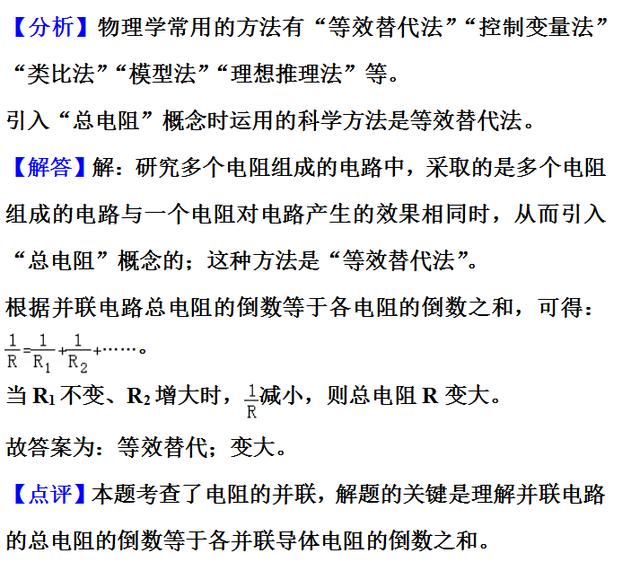

【分析】根据并联电路总电阻与支路电阻的关系进行分析，即总电阻的倒数等于支路电阻倒数之和。

【解答】解：因为并联电路总电阻的倒数等于支路电阻倒数之和，所以并联电路总电阻小于任一电阻值，即两个电阻并联后总电阻小于较小电阻的阻值，故选项A正确。

故选：A。

【点评】知道并联电路总电阻与各支路电阻的关系(电阻越并越小，小于其中任一个)，并且会求出总电阻的大小。

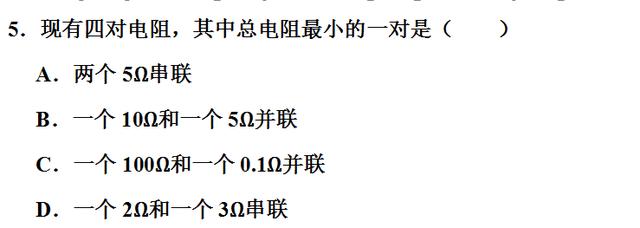

【解答】解：因为并联电路总电阻的倒数等于支路电阻倒数之和，所以并联电路总电阻小于任一电阻值，即两个电阻并联后总电阻小于较小电阻的阻值，故选项C正确。

【点评】知道并联电路总电阻与各支路电阻的关系，并且会求出总电阻的大小。

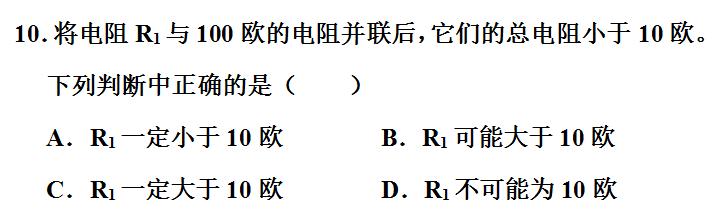

【分析】电阻并联时相当于增大了横截面积，故越并越小，并联后的总电阻小于其中最小的一个。

由于并联后的总电阻小于其中最小的一个，所以，100欧的电阻与另一个定值电阻并联后，要使电路的总电阻小于10欧，则另一只电阻大于或等于10欧。

【点评】了解并联电阻的规律，知道电阻越并越小，并联后的总电阻小于其中最小的一个是快速准确判断的关键

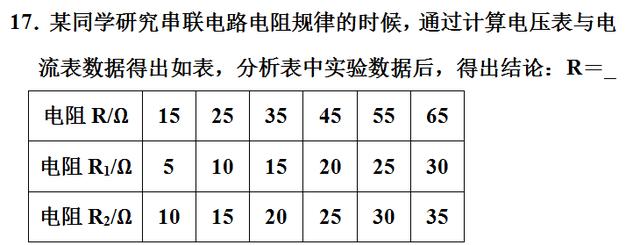

【分析】根据串联的各电阻的数据与串联电路的总电阻数值关系即可得出电阻的关系。

【解答】解：由数据可知：

15Ω＝5Ω+10Ω；

25Ω＝10Ω+15Ω；

35Ω＝15Ω+20Ω；

45Ω＝20Ω+25Ω；

55Ω＝25Ω+30Ω；

65Ω＝30Ω+35Ω；

所以，得出结论：R＝R1+R2。

故答案为：R1+R2。

【点评】本题考查实验数据的处理，知道串联电路的电阻的规律。
