标尺又称塔尺，通常情况下有正反面两种读数，一面为精确读数，刻度精确到毫米，直接读出就行，一般在距离比较近的状态下使用！另一面毫米为估读，尺面显示的是一个格为5毫米，读数时需要估读出毫米，这种也就在距离较远，精确刻度看不清下使用！接下来为您介绍水准仪标尺读数方法。

TITLE

水准仪 (level)

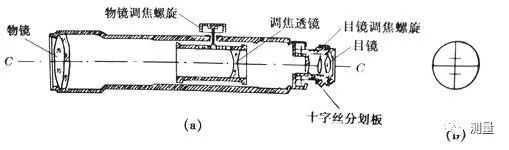

1、望远镜 (telescope) ——由物镜、目镜和十字丝(上、中、下丝)三部分组成。

2、水准器 (bubble) 有两种：

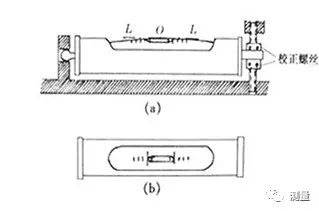

圆水准器 (circular bubble) ——精度低，用于粗略整平；水准管 (bubble tube) ——精度高，用于精平。

特性：气泡始终位于高处，气泡在哪处，说明哪处高。

3、基座 (tribrach)

在使用水准仪抄平时，标尺读数是困扰初入门技术人员的一个拦路虎，以下以图例说明读数方法：

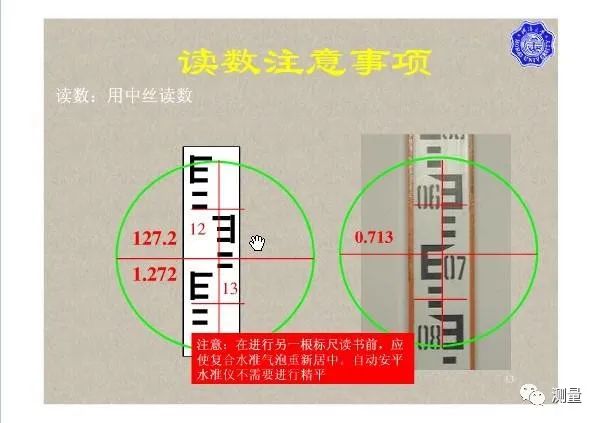

望远镜视线精确水平后的瞬间，应立即利用中丝在尺上读数。读数时应从小数往大数读，并估读至毫米。必须读出四个数字。读数完毕后应再检查一下水准管气泡是否仍然居中。读数后用后视减前视计算高差。如果是自动安平的水准仪，整平后直接读数就行了。具体读数方法细看水准尺，只要尺上会读，在望远镜里就能会读了，一小格是一厘米。例如：

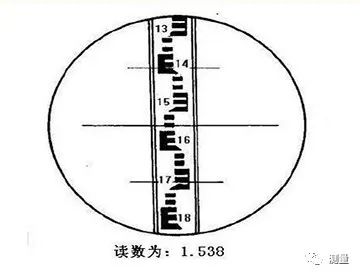

图中1.5边上的反E最下角带个尖出来的那黑道为1.5、反E下边的一个白道为0.01一个黑道为0.01(2个白的不到2个黑的)从上向下读正好 0.038不到0.04。

TITLE

水准尺 (leveling staff)

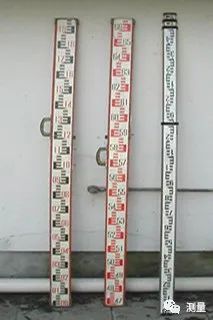

水准尺主要有：单面尺、双面尺和塔尺。

1、尺面分划为 1cm ，每 10cm 处( E 字形刻划的尖端)注有阿拉伯数字。

2、双面尺的红面尺底刻划：一把为 4687mm ，另一把为 4787mm 。

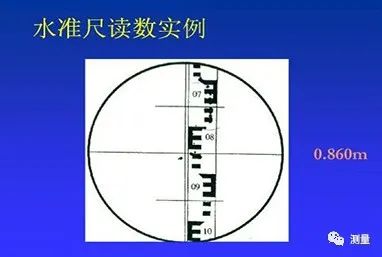

3、读法：用十字丝横丝在水准尺上按小到大的方向读数，读取米、分米、厘米、毫米(估读数)四位数字。如图读数0.860m

尺垫 (staff plate)

放置在转点上，为防止观测过程中水准尺下沉。

TITLE

仪器原理

微倾水准仪
借助于微倾螺旋获得水平视线的一种常用水准仪。作业时先用圆水准器将仪器粗略整平，每次读数前再借助微倾螺旋，使符合水准器在竖直面内俯仰，直到符合水准气泡精确居中，使视线水平。微倾的精密水准仪同普通水准仪比较，前者管水准器的分划值小、灵敏度高，望远镜的放大倍率大，明亮度强，仪器结构坚固，特别是望远镜与管水准器之间的联接牢固,装有光学测微器，并配有精密水准标尺，以提高读数精度。中国生产的微倾式精密水准仪，其望远镜放大倍率为40倍,管水准器分划值为10″/2毫米，光学测微器最小读数为0.05毫米，望远镜照准部分、管水准器和光学测微器都共同安装在防热罩内。
自动安平
借助于自动安平补偿器获得水平视线的一种水准仪。它的特点主要是当望远镜视线有微量倾斜时，补偿器在重力作用下对望远镜作相对移动,从而能自动而迅速地获得视线水平时的标尺读数。补偿的基本原理是：当望远镜视线水平时，与物镜主点同高的水准标尺上物点P构成的像点Z0应落在十字丝交点Z上。当望远镜对水平线倾斜一小角α后，十字丝交点Z向上移动，但像点Z0仍在原处，这样即产生一读数差Z0Z。当很小时可以认为Z0Z的间距为α×f′(f′为物镜焦距)，这时可在光路中K点装一补偿器，使光线产生屈折角β，在可以满足α×f′=β×S0(S0为补偿器至十字丝中心的距离，即KZ)的条件下，像Z0就落在Z点上；或使十字丝自动对仪器作反方向摆动，十字丝交点Z落在Z0点上。
如光路中不采用光线屈折而采用平移时，只要平移量等于Z0Z，则十字丝交点Z落在像点Z0上，也同样能达到Z0和Z重合的目的。自动安平补偿器按结构可分为活动物镜、活动十字丝和悬挂棱镜等多种。补偿装置都有一个“摆”，当望远镜视线略有倾斜时，补偿元件将产生摆动，为使“摆”的摆动能尽快地得到稳定，必须装一空气阻尼器或磁力阻尼器。这种仪器较微倾水准仪工效高、精度稳定，尤其在多风和气温变化大的地区作业更为显著。
激光水准仪
利用激光束代替人工读数的一种水准仪。将激光器发出的激光束导入望远镜筒内，使其沿视准轴方向射出水平激光束。
利用激光的单色性和相干性，可在望远镜物镜前装配一块具有一定遮光图案的玻璃片或金属片，即波带板，使之所生衍射干涉。经过望远镜调焦，在波带板的调焦范围内，获得一明亮而精细的十字型或圆形的激光光斑，从而更精确地照准目标。如在前、后水准标尺上配备能自动跟踪的光电接收靶，即可进行水准测量。在施工测量和大型构件装配中，常用激光水准仪建立水平面或水平线。
数字水准仪是目前最先进的水准仪，配合专门的条码水准尺，通过仪器中内置的数字成像系统，自动获取水准尺的条码读数，不再需要人工读数。这种仪器可大大降低测绘作业劳动强度，避免人为的主观读数误差，提高测量精度和效率。
电子水准仪
电子水准仪又称数字水准仪，它是在自动安平水准仪的基础上发展起来的。它采用条码标尺，各厂家标尺编码的条码图案不相同，不能互换使用。2013年前照准标尺和调焦仍需目视进行。人工完成照准和调焦之后，标尺条码一方面被成像在望远镜分化板上，供目视观测，另一方面通过望远镜的分光镜，标尺条码又被成像在光电传感器(又称探测器)上，即线阵CCD器件上，供电子读数。因此，如果使用传统水准标尺，电子水准仪又可以像普通自动安平水准仪一样使用。不过这时的测量精度低于电子测量的精度。特别是精密电子水准仪，由于没有光学测微器，当成普通自动安平水准仪使用时，其精度更低。

TITLE

水准仪的使用方法

一、安置水准仪

打开三脚架并使高度适中，目估使架头大致水平，检查脚架腿是否安置稳固，脚架伸缩螺旋是否拧紧，然后打开仪器箱取出水准仪，置于三脚架头上用连接螺旋将仪器牢固地固连在三脚架头上；

二、粗略整平

粗平是借助圆水准器的气泡居中，使仪器竖轴大致铅垂，从而视准轴粗略水平，在整平的过程中，气泡的移动方向与左手大拇指运动的方向—致；

三、瞄准水准尺

首先进行目镜对光，即把望远镜对着明亮的背景，转动目镜对光螺旋，使十字丝清晰，再松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星瞄准水准尺，拧紧制动螺旋，然后从望远镜中观察；转动物镜对光螺旋进行对光，使目标清晰，再转动微动螺旋，使竖丝对准水准尺；当眼睛在目镜端上下微微移动时，若发现十字丝与目标影像有相对运动，这种现象称为视差，产生视差的原因是目标成像的平面和十字丝平面不重合。由于视差的存在会影响到读数的正确性，必须加以消除，消除的方法是重新仔细地进行物镜对光，直到眼睛上下移动，读数不变为止，此时，从目镜端见到十字丝与目标的像都十分清晰；

四、精平与读数

眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平，这时，即可用十字丝的中丝在尺上读数，现在的水准仪多采用倒像望远镜，因此读数时应从小往大，即从上往下读，先估读毫米数，然后报出全部读数。详细>>

保养与维修
操作注意事项
日常维修方法

是
因为水准仪是精密的光学仪器，所以不是专业维修人员，最好不要随便拆卸仪器，以防仪器精度受到影响
是
水准仪进行校准微调时，要细心转动，不能急速旋转，以防用力过猛造成的损坏
是
水准仪进行校准微调时，要细心转动，不能急速旋转，以防用力过猛造成的损坏
是
使用时发现镜片或光学镜头有灰尘时，不能用手去接触，以防留下指纹和汗液，而应当用专业镜头布来细心擦拭
是
发现灰尘时，就用毛刷将灰尘扫去，如仪器上有水，也应擦干净，保持干燥状态，避免水汽带来的腐蚀影响
是
需要运输时，要将其装入木箱，而且箱内要做好防护措施，用泡沫等柔软材料填充箱体，以防外力震动造成损坏
