h3c wa4320配置上网_H3C防火墙外网使用PPPOE拨号方式上网配置方法

本文介绍了使用H3C防火墙通过PPPOE拨号方式上网的详细步骤,包括登录防火墙、配置内网和外网接口、设置NAT地址转换、定义安全区域和策略、启用DHCP服务,并提供了每一步的具体操作方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

H3C防火墙外网使用PPPOE拨号方式上网连接拓扑图。


一、防火墙如何登录?

在防火墙接口面板找到0接口,用网线将电脑和设备的0接口连在一起,电脑配置与设备管理IP相同网段的地址192.168.0.2/24,下面是电脑IP地址配置方法:

点击电脑右下角电脑图标,选择“打开网络和共享中心”选项。


鼠标双击“Internet协议版本4”打开属性菜单,按照下面图片内容配置电脑IP地址。


电脑IP地址配置完成后打开浏览器,在浏览器地址栏中输入https://192.168.0.1登录设备管理界面。设备默认用户名密码均为admin。

96d2b30f3ad64a97b33cabbe22b0a224

二、配置PPPOE外网接口

2.1、配置外网口PPPOE拨号

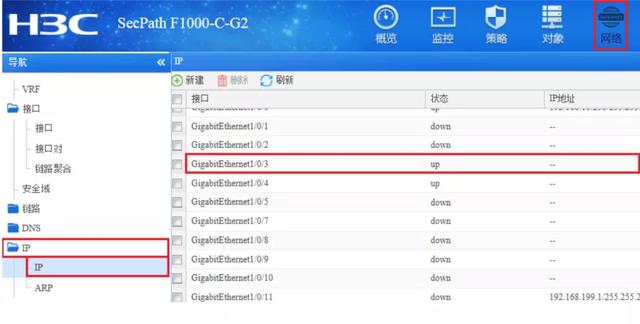

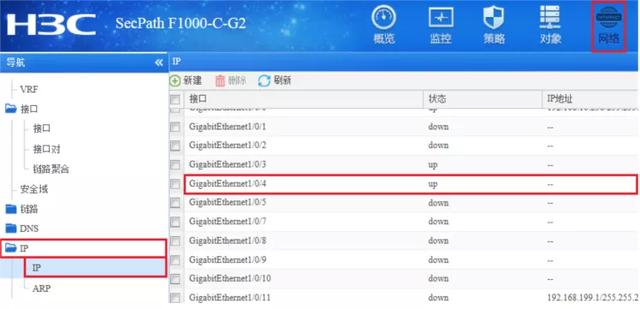

1、在“网络”>“IP” 选项中选择1/0/3接口并点击此接口最后面的”编辑”按钮。

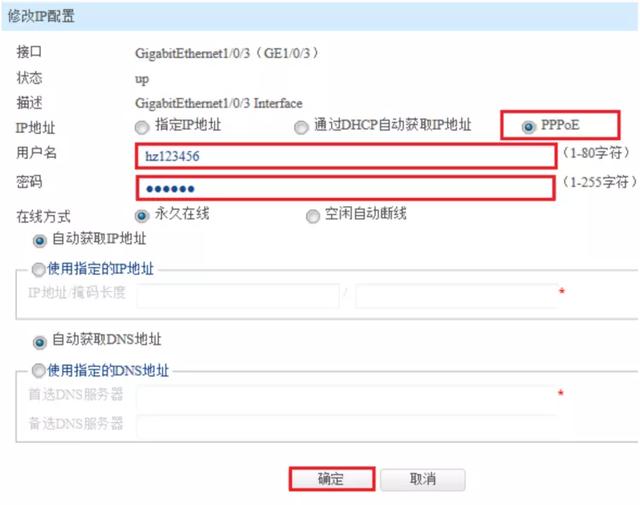

2、“IP地址”处选择PPPOE,用户名密码分别填入运营商分配的账号和密码。


2.2、配置内网接口

1、在 “网络”>“IP” 选项中选择1/0/4接口并点击此接口最后面的“编辑”按钮。

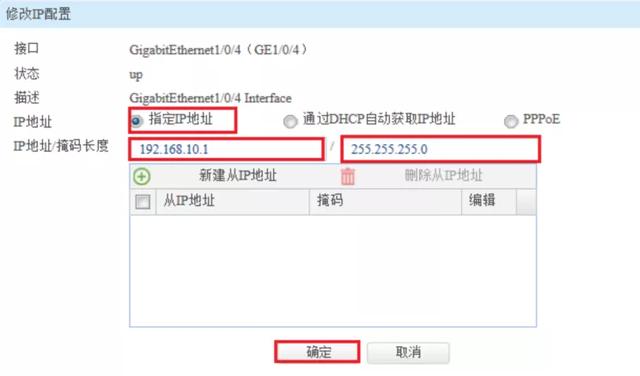

2、“IP地址”选择指定IP地址,设置内网网关地址为192.168.10.1,掩码为255.255.255.0。


三、配置NAT地址转换

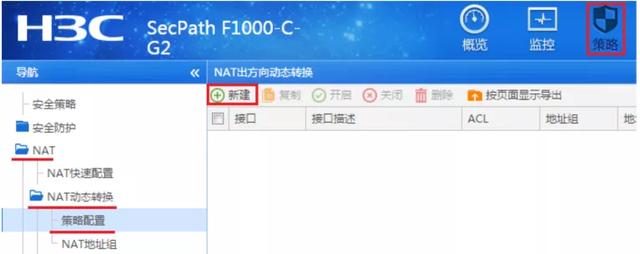

1、在 “策略”>“NAT”>“NAT动态转换”>“策略配置”选项中点击新建。

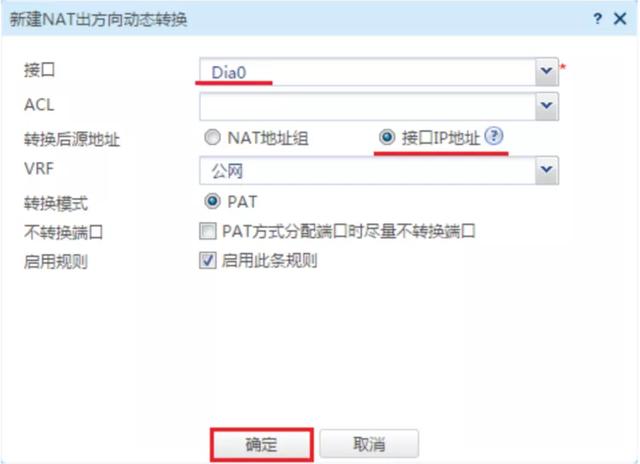

2、接口”选择外网接口“Dia0”接口,转换后源地址选择“接口IP地址”并点击确定。


注:外网口1/0/3接口配置为PPPOE时,在接口列表中会生成一个Dia接口,编号默认从0开始。

四、配置外网接口加入Untrust安全区域

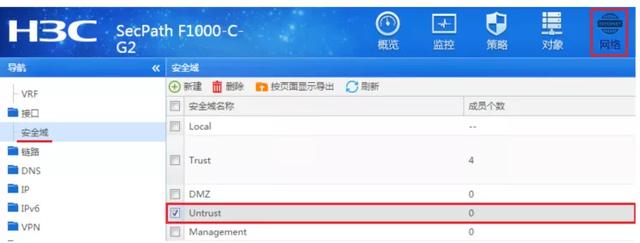

1、在 “网络”>“接口”>“安全域” 中选择“Untrust”区域点击编辑按钮。

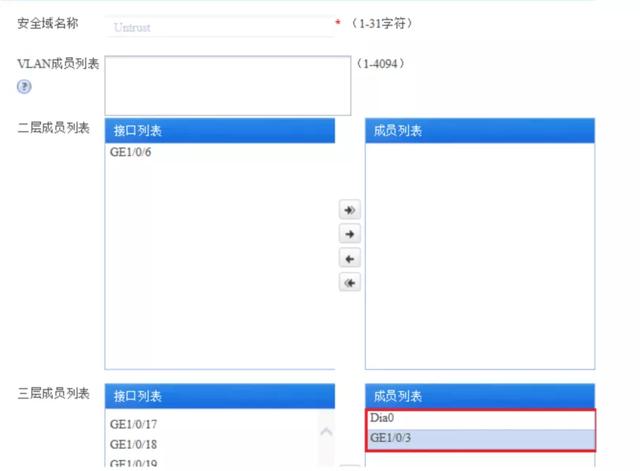

2、在“三层成员列表”中将1/0/3、Dia0接口加入成员列表。


五、配置内网接口加入Trust安全区域

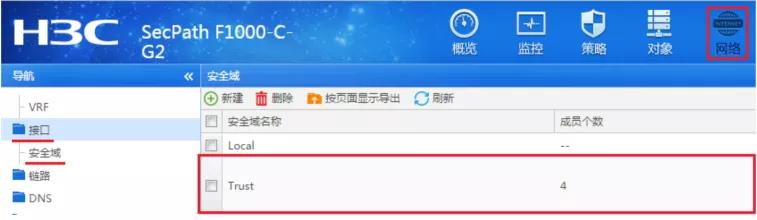

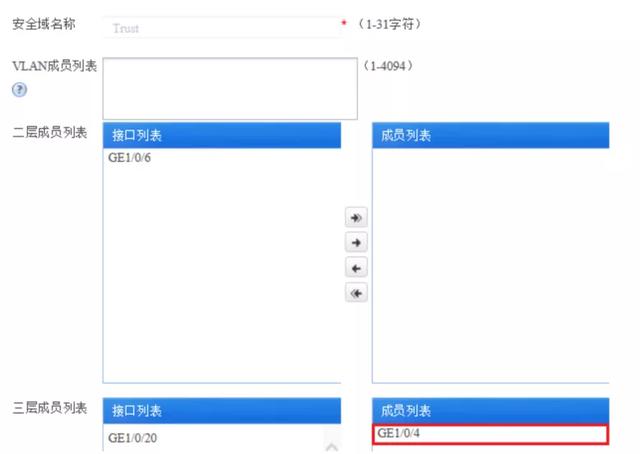

1、在 “网络”>“接口”>“安全域”中选择“Trust”区域点击编辑按钮。


2、在“三层成员列表”中将1/0/2接口加入成员列表。


六、配置安全策略将Trust到Untrust域内网数据放通

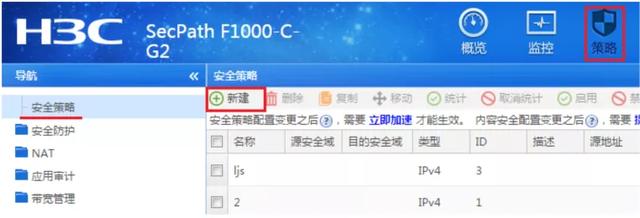

1、在“安全策略”中点击“新建”。

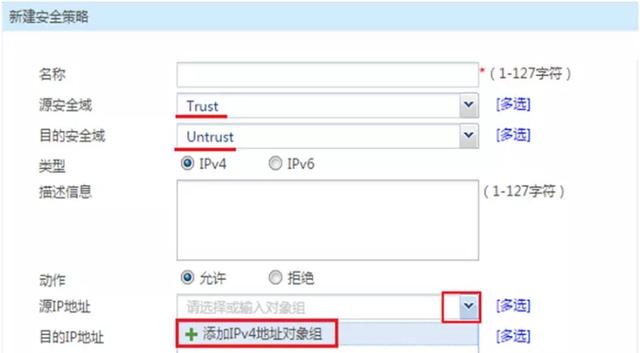

2、源安全域”选择Trust,“目的安全域”选择Untrust,在“源IP地址”中选择“添加 IPV4地址对象组”。

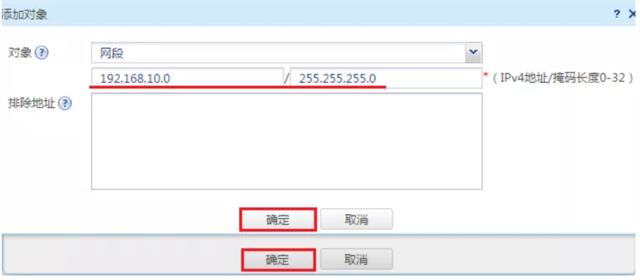

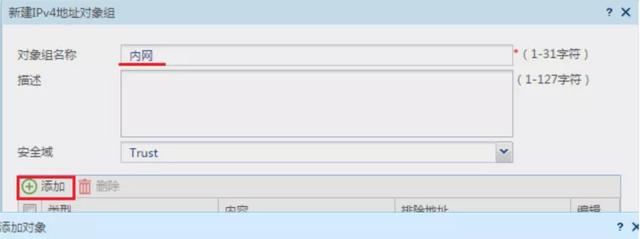

3、对象组名称输入内网,点击“添加”按钮添加地址对象,添加内网192.168.10.0网段。点击“确定”完成策略配置。


七、 配置安全策略将Trust到Local域、Local到Trust域、Local到Untrust域数据全放通策略

1、在“安全策略”中点击新建。

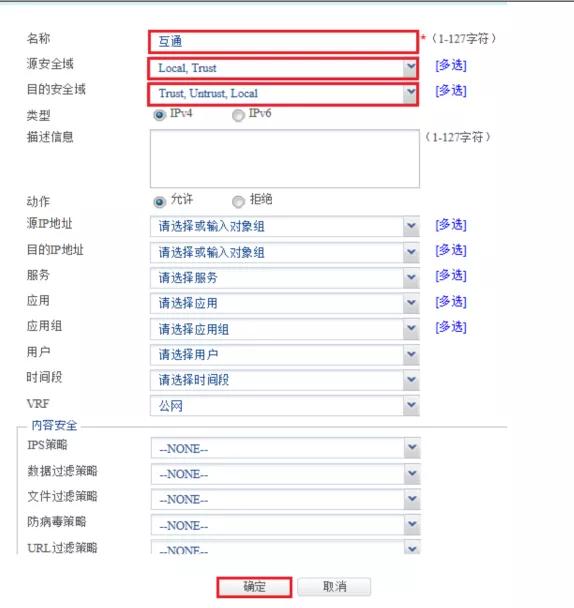

2、创建策略名称为互通,“源安全域”、“目的安全域”选择“多选”,并选中Local、Trust。


3、策略配置如下图所示,点击确定完成策略配置。


八、配置DHCP服务

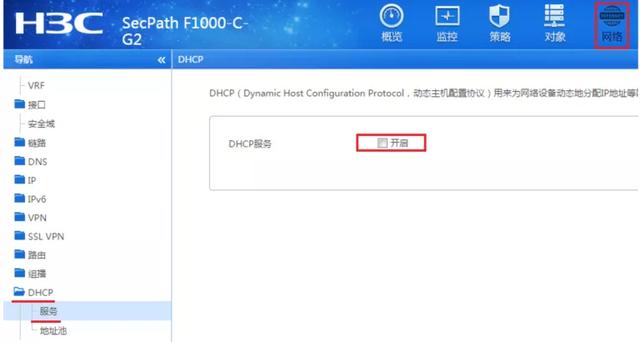

1、在 “网络”>“DHCP”>“服务”中开启DHCP服务。


2、在 “网络”>“DHCP”>“地址池”中新建地址池,名称设定为内网。

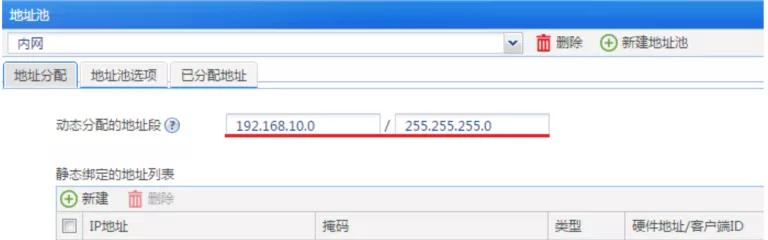

3、设置“动态分配的地址段”为192.168.10.0后点击“确定”。

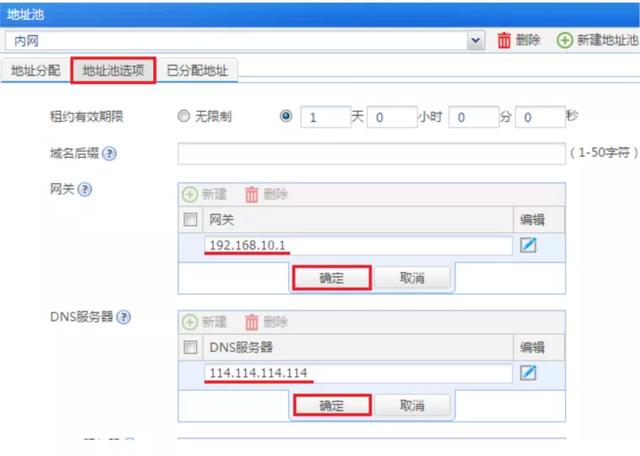

4、在“地址池选项”配置“网关”地址为192.168.10.1点击确定按钮,“DNS服务器”地址优先设置当地运营商提供的DNS服务器地址,如果没有提供可以设置114.114.114.114或8.8.8.8等DNS服务器地址,配置完成后点击“确定”。


九 保存配置

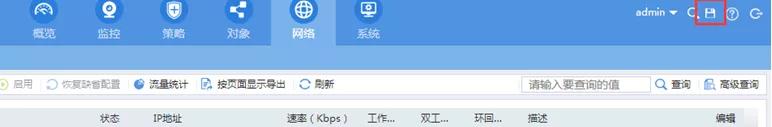

1、在设备右上角选择“保存”选项,点击确定按钮完成配置。
