我们在绘制图形的时候经常需要对一些线条加粗，不少小伙伴都知道可以通过设置线宽Lineweight来给线条加粗，这个方法虽然简单，但是不方便我们把握线条的粗细，往往效果都不怎么理想。今天小编要来给大家介绍其他一些线条加粗的方法，分别适用于不同的情况，小伙伴们可以来看看你们都知道哪几种~

1、Pedit命令

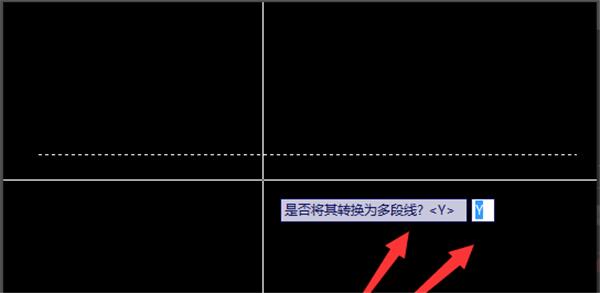

对于用DrawPolyline命令画出的复合线，例如直线或者弧线，我们是可以直接用Pedit命令加粗的，如果我们是用其他命令画出来的非复合线线条，我们可以先将线条转为复合线，再用Pedit命令加粗~输入【Y】然后回车就能把线条转变为符合复合线啦~

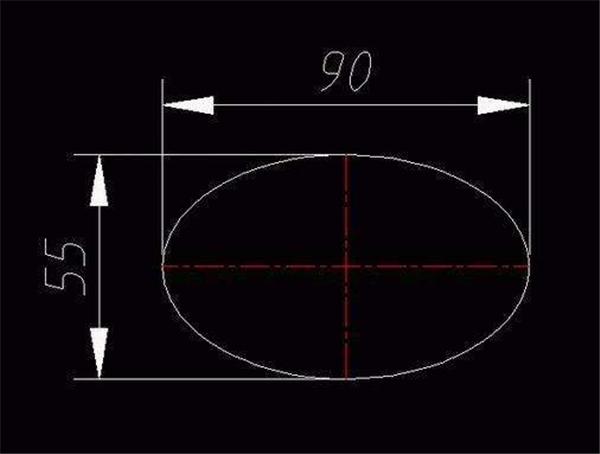

2、椭圆的加粗

CAD中能画出的椭圆有两种——真椭圆和复合线椭圆，复合线椭圆可以用上边说到的Pedit命令加粗，但是真椭圆不行，我们可以把真椭圆转换为复合线椭圆之后在对其加粗。具体操作：在【Command】命令行输入系统变量名【Pellipse】，然后按【回车】，将系统显示的当前值0改为1，这样画出来的椭圆就是复合线椭圆了~

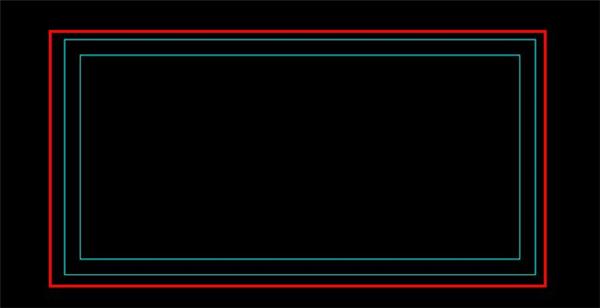

3、矩形的加粗

只要是用DrawRectangle画出的矩形，都是可以用Pedit命令加粗的，但是Pedit命令一次只能加粗一条线，如果有多条线条要加粗的话，可以选择Pedit命令下的Join选项，将线条的收尾连接起来再加粗，可以减少一些工作量~不仅是矩形，其他多边形也是一样的~

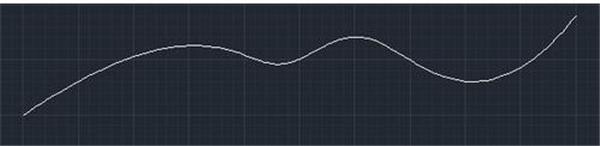

4、任意曲线的加粗

我们在CAD中用DrawSpline命令画出的曲线是不能用Pedit命令加粗的，因为不是复合线型，那么我们要如何把我们的曲线变成复合曲线呢？我们可以用拟合的方法得到复合曲线。

首先我们先按照曲线的大致趋势画出一段折线，后面我们用Pedit命令的时候，里面有Fit和Spline这两个选项，可以对折线进行拟合，变成曲线，这样的曲线也是复合曲线，可以用Pedit命令来加粗！

好啦！这几种线条加粗的方法就介绍到这里啦！你知道哪几种呢？最常用的又是哪一种呢？
