液压系统管路流速推荐表_液压系统油管管径计算与压力损失计算

某试验台液压系统分别由三台液压泵供油，液压站放置在远离试验台的一个工作间，距试验台近60m，管路要求布置在地下通道里，额定工作流量分别是32L/min、114L/min、114L/min，其额定工作压力是21MPa，管道压力波动值＜2%，试验台共一根油管回油，要求回油压力损失小于0.1MPa。液压系统使用的介质是10号航空液压油，由于航空液压油易泄漏，压力波动和压力损失有要求，施工场所不容易施工等原因，在施工时要进行充分的计算和合理施工。

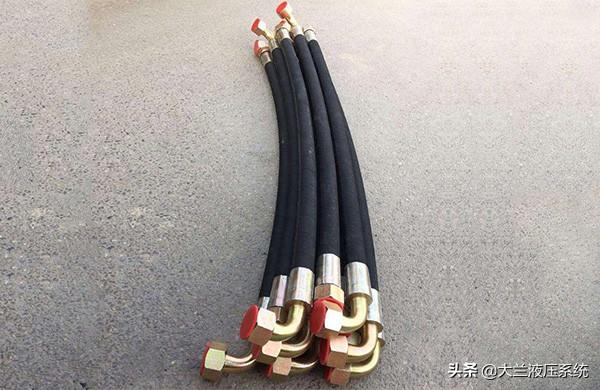

一、油管管径的计算

① 32L/min压力管的计算。压力液压管路的推荐流速v为2.5～6.5m/s，考虑到管路较长，取v=4m/s，则油管的内径d1为

d1=4.61√Q/v=4.61√32/4=13(mm)

式中；v为管路中油液的流速，m/s；Q为通过油管的流量，L/min；d1为高压油管内径，mm。

根据其额定工作压力是21MPa和地下通道的潮湿环境，选用Ф22mm×2.5mm的不锈钢管，其内径为Ф17mm，实际流速为2.35m/s。

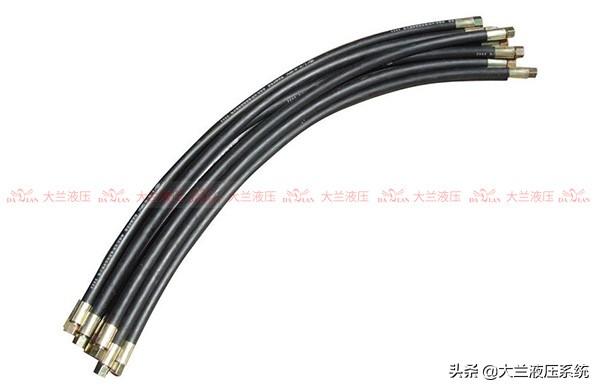

② 114L/min压力管的计算。压力液压管路的推荐流速v=2.5～6.5m/s，考虑到管路较长，取v=4m/s，则油管的内径d2为

d2=4.61√Q/v=4.61√114/4=24.6(mm)

式中：v为管路中油液的流速，m/s；Q为通过油管的流量，L/min；d2为大高压油管内径，mm。

根据其额
