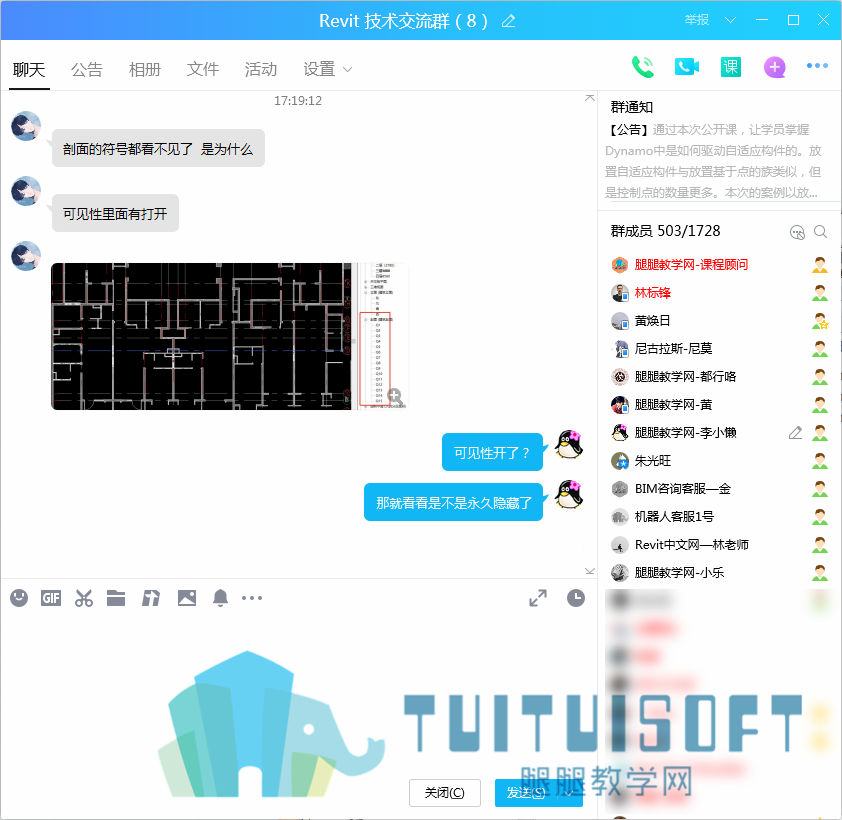

群里的小伙伴问：剖面符号都看不见了，是为什么？

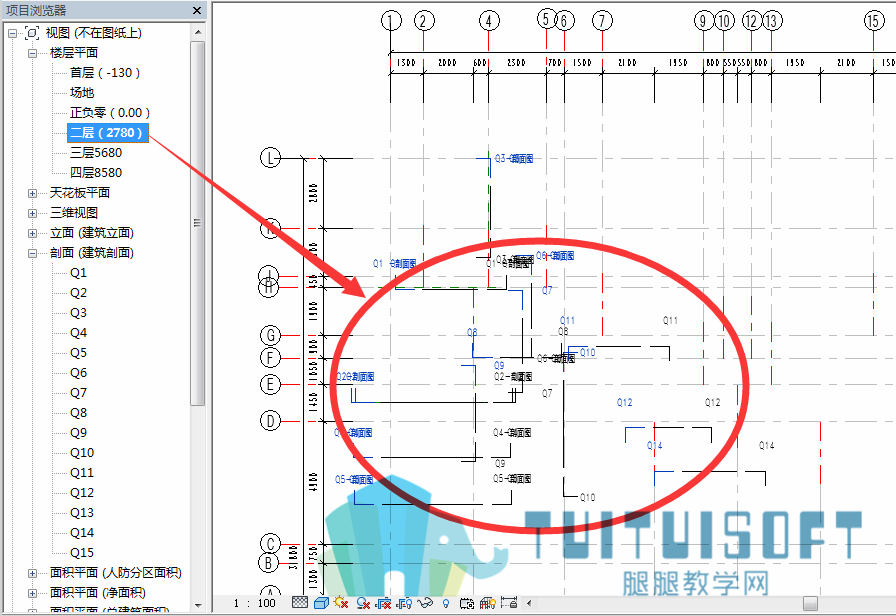

如下图所示，她在平面视图中布置了很多个剖面符号，在二层平面视图是可以正常显示的。

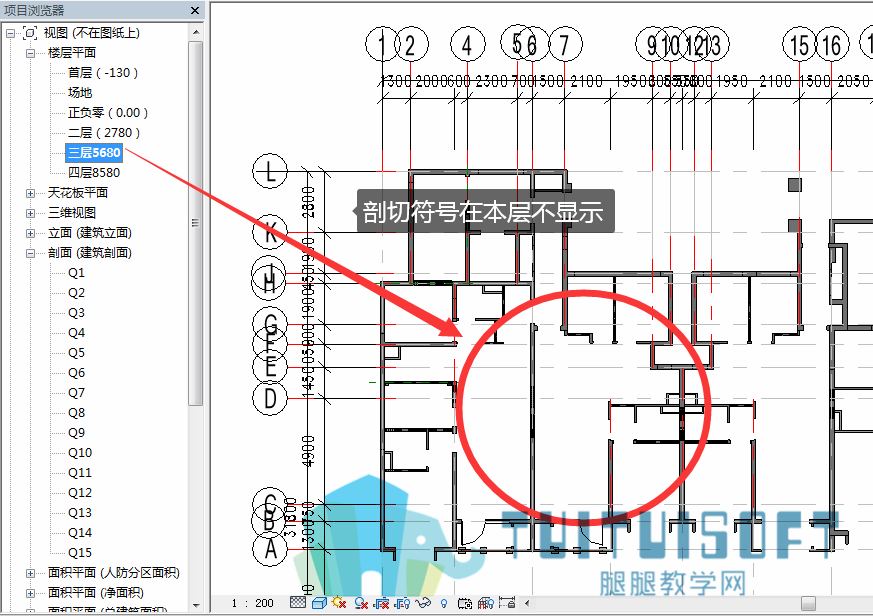

但是在三层平面视图中，却看不到任何剖面符号的踪迹了。

你知道为什么吗？

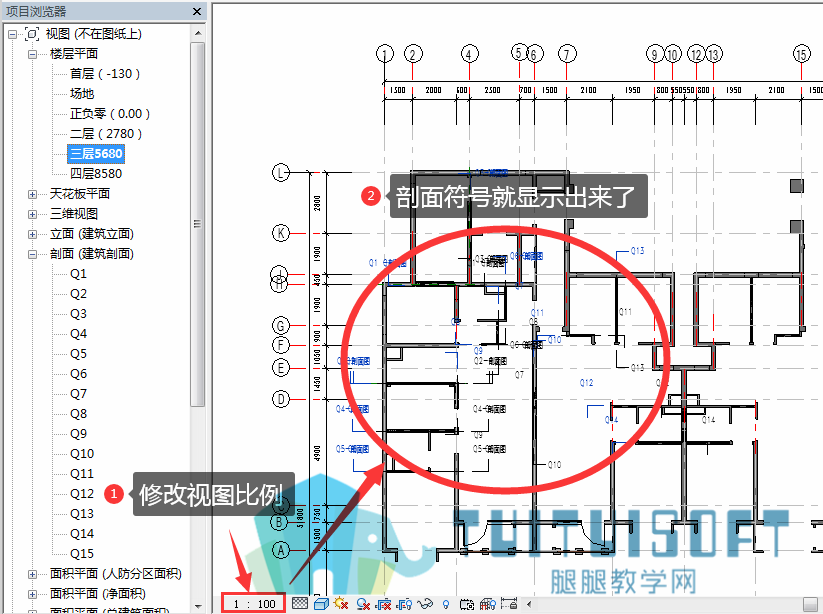

原因很简单，因为小伙伴的三层平面视图，比例是1:200。如果将比例改为1:100就会正常显示出来了~

但...这是什么道理呢？为什么1:200就不行呢？

其实这是因为：剖面符号在视图比例粗略度超过一定数值时会自动隐藏。即视图比例小于一定数值时，剖面符号就不显示了。

那...有没有小伙伴盲猜这应该是可以设置的？

哈哈哈~~ 是的，这个是可以设置的。

在哪里设置呢？

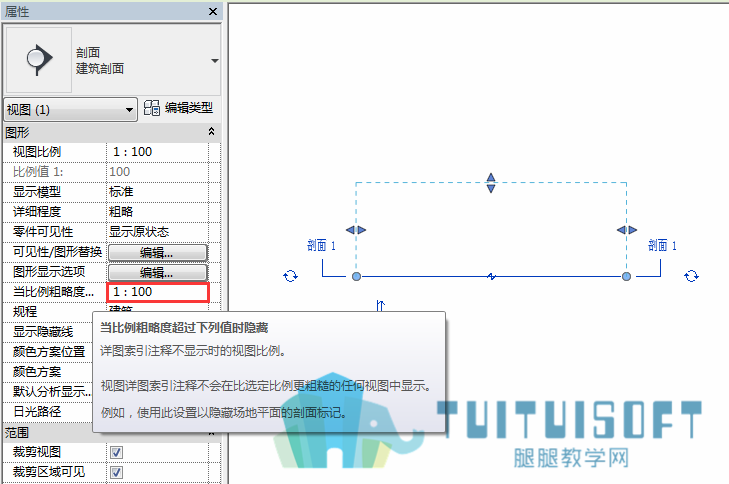

如下图所示，选择剖面符号，在对应的属性栏里找到【当比例粗略度...】

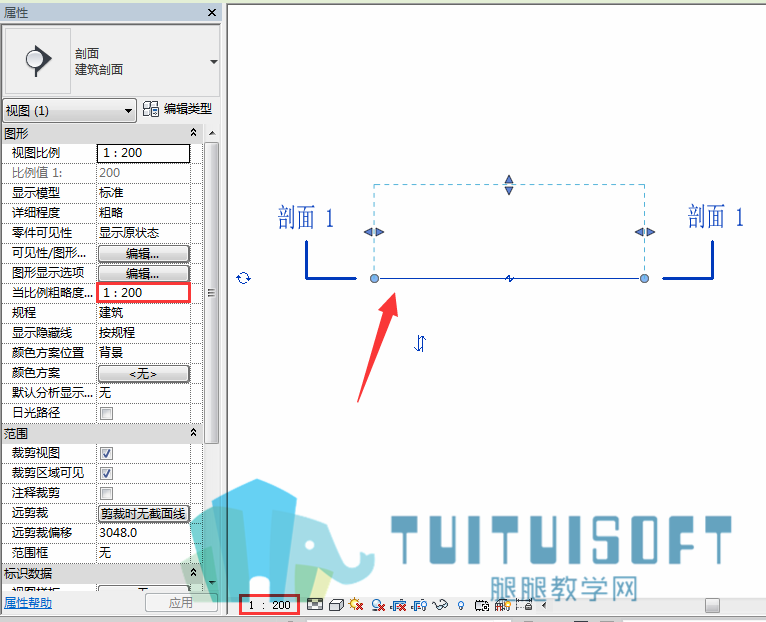

将比值修改为1：200或者更小。

改好之后，当你再将视图比例改为任何大于等于指定数值时，剖面符号就还是可以显示的了~
