1．在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

2．有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

3．椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

4．CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

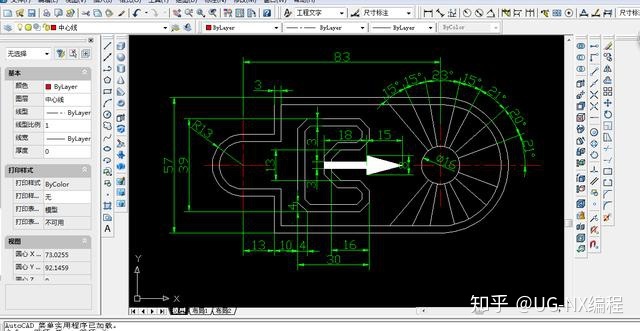

5．DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改为缩放比例。

6. ．BREAK将实体两点截开，在选取第二点时如用“@”来回答，可由第一点将实体分开。

7．CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

8．空心汉字字形如使用AutoCAD R14中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。想学习CNC数控编程可以加群

9．AutoCAD R14的BONUS中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

10．BONUS中还有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。

11．image命令在R14中代替了R13中的BMPIN、PCXIN之类命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现？请将R13安装目录下的RASTERIN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入（可编缉，可炸开）了。

12．BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“@” 。常用一条线一段为点划线，另一段为实线时。

13．AutoCAD R14中提供了大量的命令缩写，许多R13中无缩写的命令也有了缩写，下面提供了CAD中的单字符缩写：A:ARC, B:Bmake, C:Circle, D:ddim, E:erase,F:fillet,G:group,H:bhatch,I:ddinsert,L:line,M:move,O:offset,P:pan,R:redraw,S:stretch, T:mtext,U:undo,V:ddview,W:Wblock,X:explode,Z:zoo，可大量使用之，使用后会发现比鼠标点取快（尤其在1s输5个字符的速度下）。AutoCAD R14大量扩充了简化命令，不仅增加了以首字母简化的命令（这里不列出），而且增加了用前两个字母简化的命令，常用的如：array、copy、dist、donut、dtext、filter、mirror、pline、rotate、trim、scale、snap、style、units等，更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。想学习CNC数控编程可以加群

14．AutoCAD R14的命令缩写也可用在R13，方法是将AutoCAD R14下Support子目录下的ACAD.pgp拷贝至AutoCAD

R13的Support子目录下。

15．AutoCAD中ACAD.pgp文件十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：

*命令名称。也可定义系统命令，AutoCAD R14提供了sh命令，可执行DOS命令，但在Windows下作用不大。

16.AutoCAD R14中用NOTEPAD、EDIT、DIR、DEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪（进了DOS），又返回，十分让人不愉快，让我们来编一个小程序,取名为note.lsp: (defun c:notepad() (startapp "notepad"))

先将ACAD.pgp中的NOTEPAD命令定义行删除，重入CAD后，再将此程序用命令：（load "note"）装入，下一次用NOTEPAD命令会有更好效果，最好将（load "note"）加入Support子目录下的ACADR14.lsp 中。

17．AutoCAD R14中打印线宽可由颜色设定，这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型和颜色，而在打印设置中设定线型与颜色的关系，效果良好。

18．AutoCAD R14的Support中ACAD.dwt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。

19．AutoCAD中有不少外部Lisp命令文件，可以直接观察它们，如果学习开发Lisp应用程序，注意：R14可是最后一版Lisp文件内容公开的AUTOCAD，在CAD2000中Lisp文件内容是加密的（笔者正在研究解密程序）。

20．AutoCAD二次开发工具很多，Lisp早就有了，R11提供了ADS（Acad Develop system），R12中提供了ADS对实模式下C编译器（如BC，MSC）的支持，R13提供ARX(Acad Runtime eXtend),R14提供了VB Automation，这个Automation使VB编写CAD程序成为可能，渴望CAD编程的人有了一个最好的选择，不必学习ADS、ARX、Object ARX，和AutoLisp，一起加入AutoCAD编程的世界。

21．用户自定义的Lisp文件一定要自动装入AutoCAD，这样就需要在acadr14.lsp中加入用户Lisp文件的装入语句，acadr14.lsp（早期版本为acad.lsp），好似DOS的Autoexec.bat，一定要好好利用，在其中如定义了名为S：：STARTUP（）的函数可自动运行它（给CAD加个启用画面如何，可用STARTUP加startapp函数，也可加登录密码）。
