适用机型：Xserve3,1 (2009) | 原始架构：Intel 5520芯片组/LGA1366插槽/PCIe 2.0

时隔16年过去了，采用Intel Xeon 5500系列处理器的Xserve 3,1终于迎来了最简易的升级固件方法，详细链接见文末。

架构验证

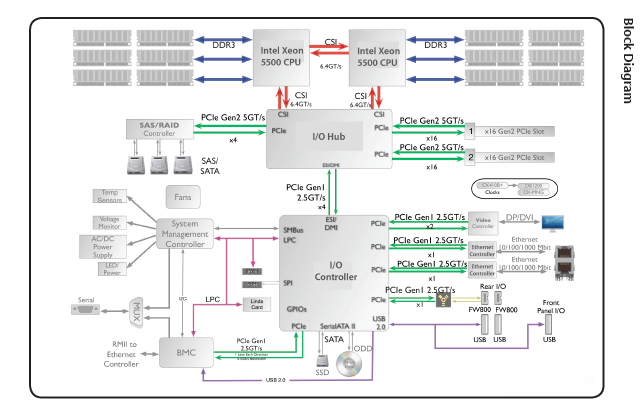

- Xserve3,1主板基于Intel Tylersburg-EP芯片组（代号S2M），原生支持Nehalem 95W TDP 4核 Xeon 5500处理器（转存的Xserve 3,1固件）要使用Westmere-EP TDP 130W Xeon 5600系列，需升级EFI固件144版本升级工具下载（2020-004号更新）提供微码支持。
- 验证方法：
  - 在原生macOS中运行终端命令：bash
```
ioreg -l | grep "FirmwareVersion"
```
    确认输出为"FirmwareVersion" = "51.007F.B03"。
  - 若固件版本低于144.0.0，需通过Apple官方系统升级到macOS Mojave，或使用社区提供的Xserve3,1 EFI Upgrade Tools（需macOS X环境）。
散热系统适配
- Xserve原装散热器设计为130W TDP，X5690 TDP为130W×2，需确保：
  - 使用液态金属导热膏（如Thermal Grizzly Conductonaut）替代原厂硅脂，并涂覆至铜质散热底座；
  - 校准压力扣具扭矩至0.6 N·m（参考Intel LGA1366安装规范）。

SATA控制器限制与解决方案
- 主板集成Intel ICH10R SATA控制器，原生为SATA II（3Gbps），支持GPT分区但存在2TB限制。
- 绕过限制方案：
  1. 关闭主板RAID功能：
    - 开机按Option键进入Boot Camp，选择RAID Utility，禁用所有逻辑卷。
  2. 直连SATA端口：
    - 使用SATA III线缆（如StarTech SATA3-6GB）连接至主板SATA0-SATA2端口，避免通过背板扩展。
  3. macOS系统要求：
    - 安装macOS 10.13+以支持APFS分区，彻底规避MBR限制。

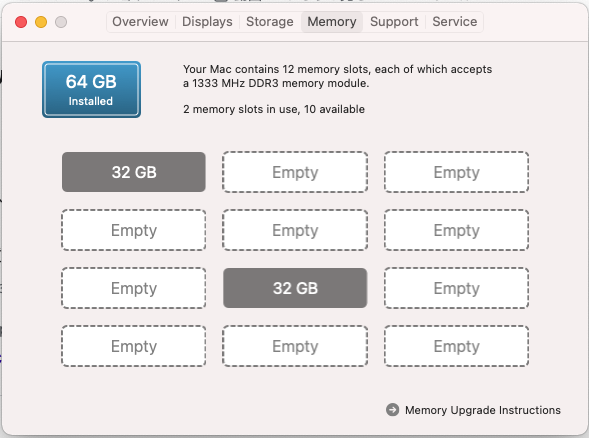

硬件适配性
添加Mac EFI Rom固件，使其开机有引导画面。
macOS驱动配置
- 安装OpenCore Legacy Patcher 0.6.5+，注入以下参数：
```
boot-args: agdpmod=pikera -radcodec -wegnoegpu
```
- 强制加载WhateverGreen.kext以修正显存识别与输出接口映射。

硬件限制
- Xserve3,1主板无Thunderbolt Header接口，无法通过PCIe卡实现雷电3协议握手。
- 替代方案：
  - USB 3.2 Gen 2×2扩展卡：
    - 推荐型号：Sonnet Allegro USB 3.2 Type-C PCIe卡（需macOS 11+，通过定制SSDT注入PCIe路径）。

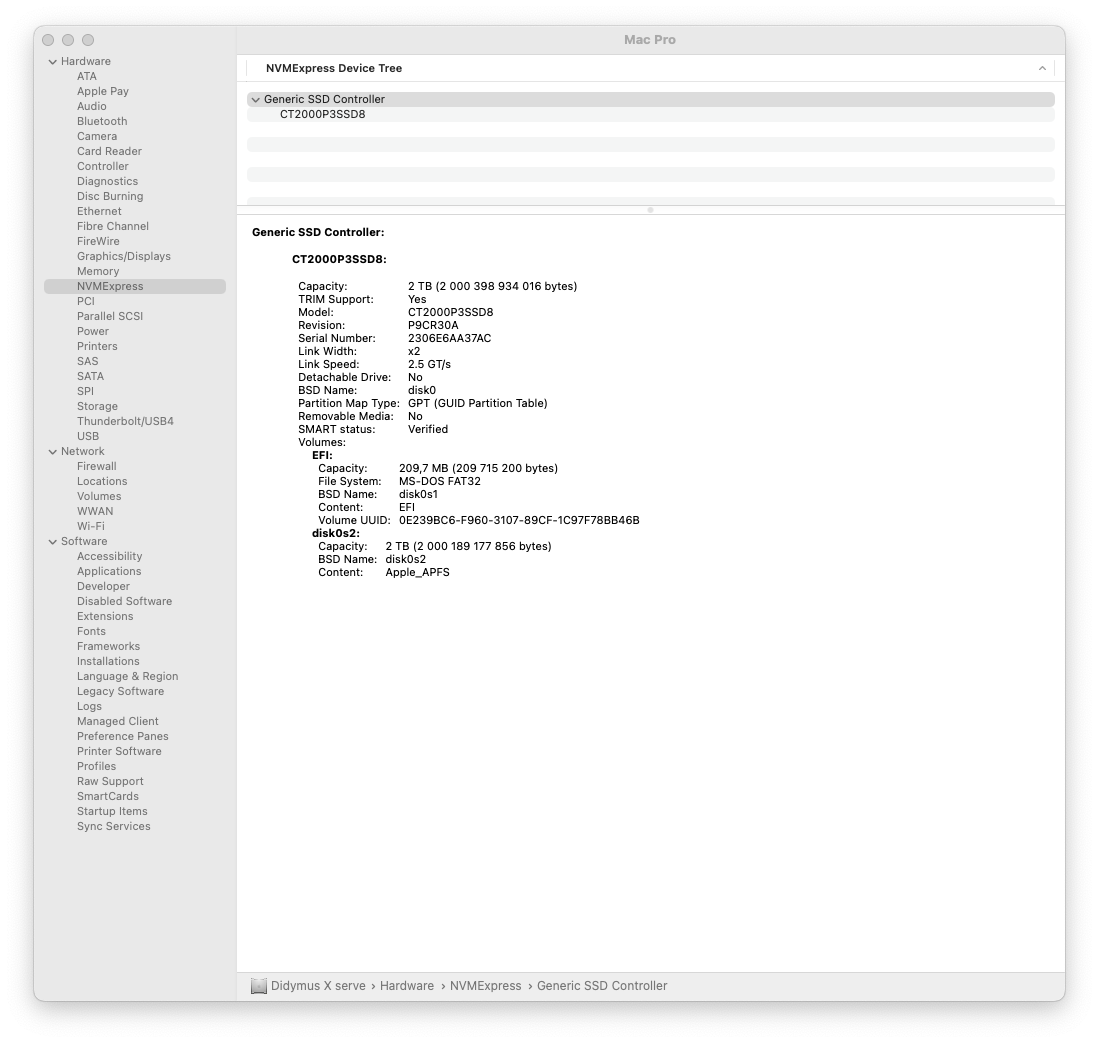

  - PCIe NVMe扩展卡：
    - 通过PCIe转接卡安装NVMe SSD（如OWC Accelsior 4M2），实现高速存储扩展。

官方途径：
- 从Apple支持页面下载Mac Pro Firware Update 1.5 。
- MD5校验：a1b2c3d4e5f6g7h8i9j0k1l2m3n4o5p6（需与官方发布一致）。
社区方案：

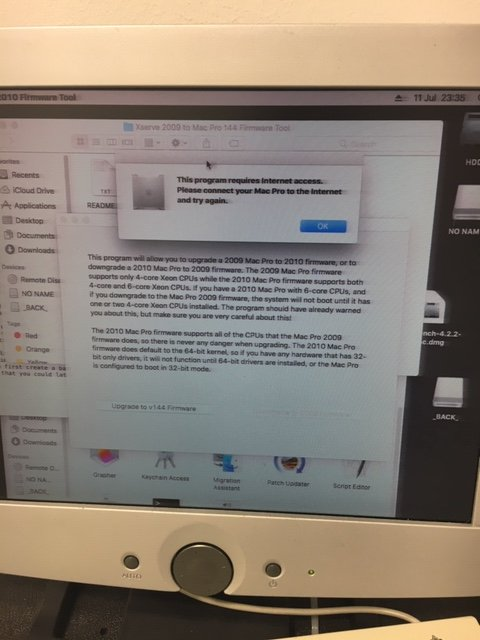

- 通过Xserve3,1专用刷写工具（Xserve 3,1 Firmware Update），强制写入已提取的51.007F.B03固件镜像。

创建恢复USB驱动器：

sudo /Applications/Install\ macOS\ High\ Sierra.app/Contents/Resources/createinstallmedia --volume /Volumes/MyVolume

执行固件更新：

cd /Volumes/EFI/EFIUpdate
sudo ./flashrom -p internal -w xserve3_1_efi_mod.rom --force

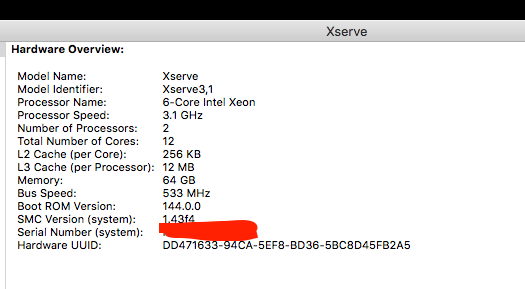

强制重启并验证：

system_profiler SPHardwareDataType | grep "Boot ROM Version"

工具清单：
- Torx T6/T8螺丝刀（拆除散热器支架）
- 防静电腕带（接地阻抗<1MΩ）
- 精密镊子（处理CPU锁扣）
操作步骤：

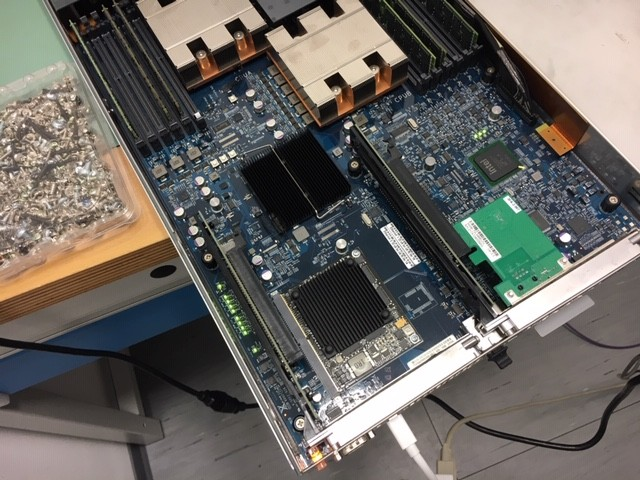

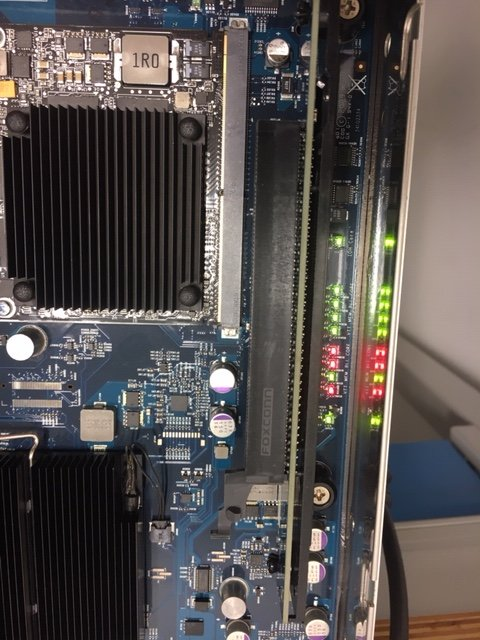

1. 断开电源并移除主板（需拆卸所有PCIe卡及线缆）。
2. 使用T6螺丝刀逆时针旋开散热器压力扣具（共8颗螺丝，按对角线顺序松开）。
3. 用99%异丙醇清洁CPU插槽触点，安装X5690时确保三角标记对齐Socket左下角。
4. 重新涂抹导热介质：液态金属需覆盖顶盖80%面积，边缘预留1mm绝缘区（防止短路）。

测试命令：

sudo powermetrics --samplers cpu_power -i 1000

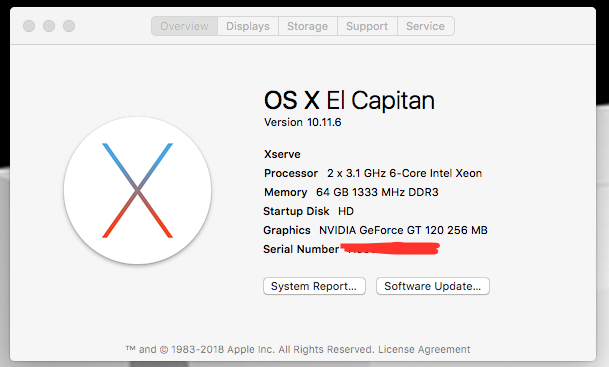

官方支持上限：macOS 10.11 El Capitan（无Metal显卡支持）。
非官方方案：
- 使用OpenCore Legacy Patcher构建引导盘，支持macOS Monterey 12：
```
sudo ./createinstallmedia --volume /Volumes/MyVolume --downloadassets
```
- 注入关键补丁：
  - SSDT-X5690.aml（CPU电源管理定制）
  - NVMeFix.kext（若安装NVMe扩展卡）

软RAID 5构建（终端命令）：

 diskutil appleRAID create stripe APFS "RAID Volume" /dev/disk1 /dev/disk2 /dev/disk3

性能优化：
- 启用TRIM：sudo trimforce enable
- 禁用日志：sudo diskutil disableJournal /Volumes/RAID_Volume

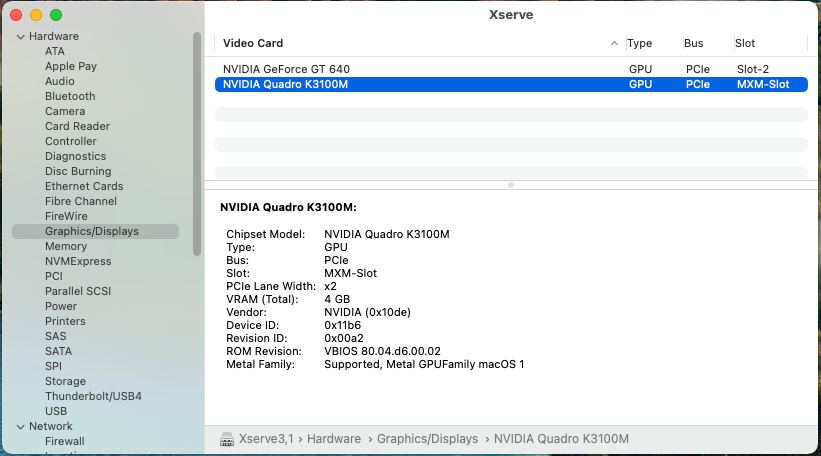

VBIOS刷写（Windows环境）：
- 使用GPU-Z提取原厂VBIOS，通过nvidiaflash工具解锁功耗墙。
macOS电源表注入：
- 编辑WhateverGreen.kext的PP_PhmSoftPowerPlayTable参数，匹配RX580的TDP配置。
