※注意：无论建立或是删除RAID，原硬盘内数据皆会被删除，请在执行操作前确认硬盘内所有重要数据皆已备份或转移。一旦执行建立或删除RAID后，原先硬盘内数据则无法再恢复
一、硬件准备与配置
- 硬盘选择：RAID 5 至少需要三块相同规格（容量、转速、缓存等尽可能一致）的硬盘。推荐使用企业级 SATA 或 NVMe M.2 固态硬盘，例如三星 883DCT 系列 SATA SSD 或英特尔 Optane 905P 系列 NVMe M.2 SSD。这些硬盘在稳定性和性能方面表现出色，能更好地满足 RAID 5 阵列的需求。

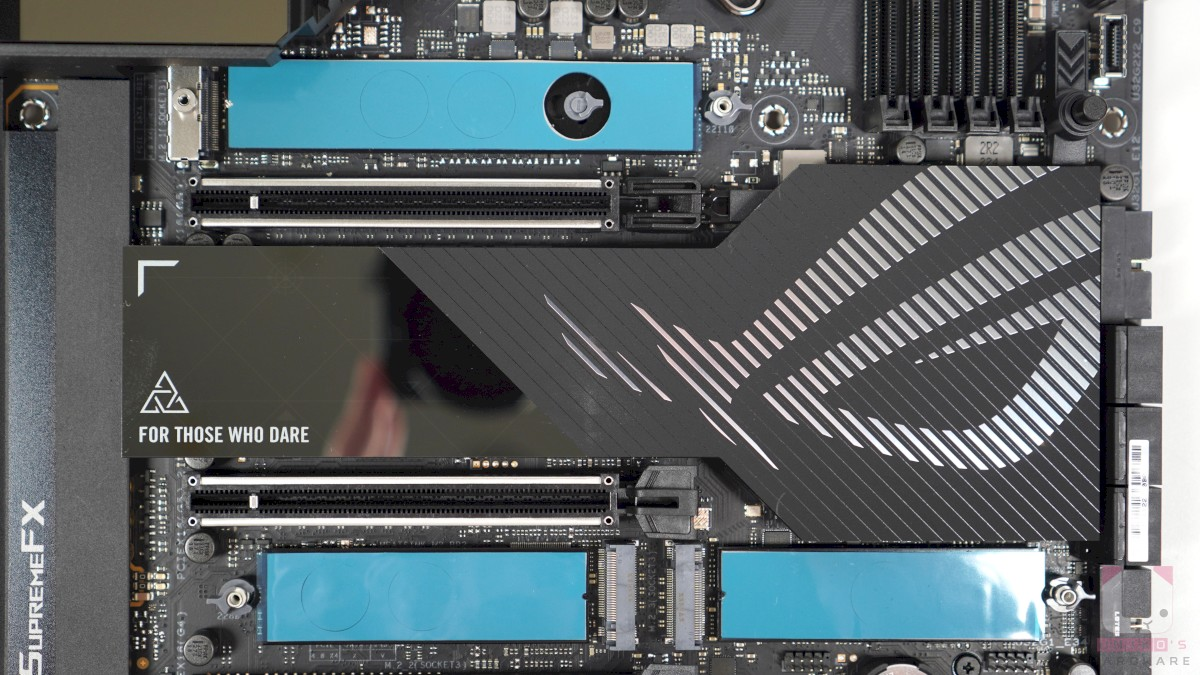

- 安装硬盘：将选择好的硬盘分别安装到 ASUS ROG MAXIMUS Z790 HERO 主板对应的 SATA 接口或 M.2 插槽中。对于 SATA 硬盘，连接好数据线和电源线；对于 M.2 硬盘，按照主板说明书的指示，将其正确插入 M.2 插槽并固定。
- BIOS 设置
- 启动计算机，在开机自检过程中，按 Del 或 F8 键进入 BIOS 设置界面。

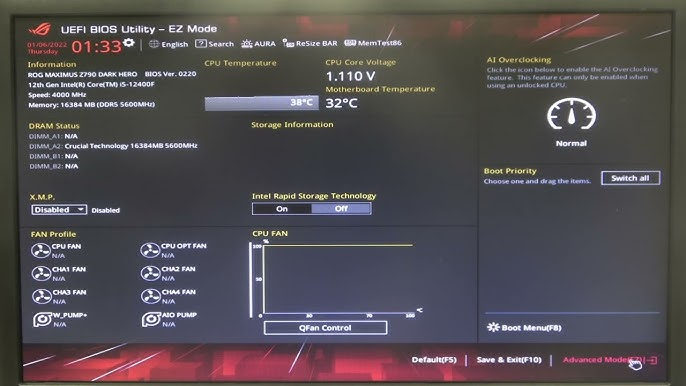

- 可以看到处于[EZ Mode]模式，在Storage Information字段确认连接的储存装置可被识别。
- 按压键盘F7键，进入Advance Mode，如下图所示。

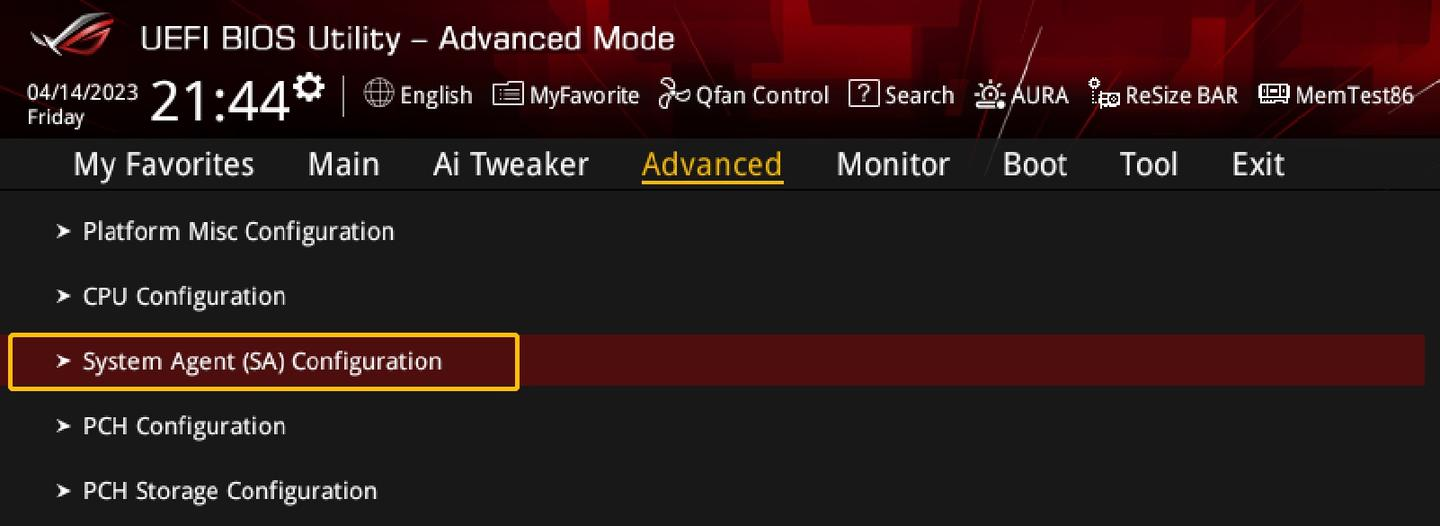

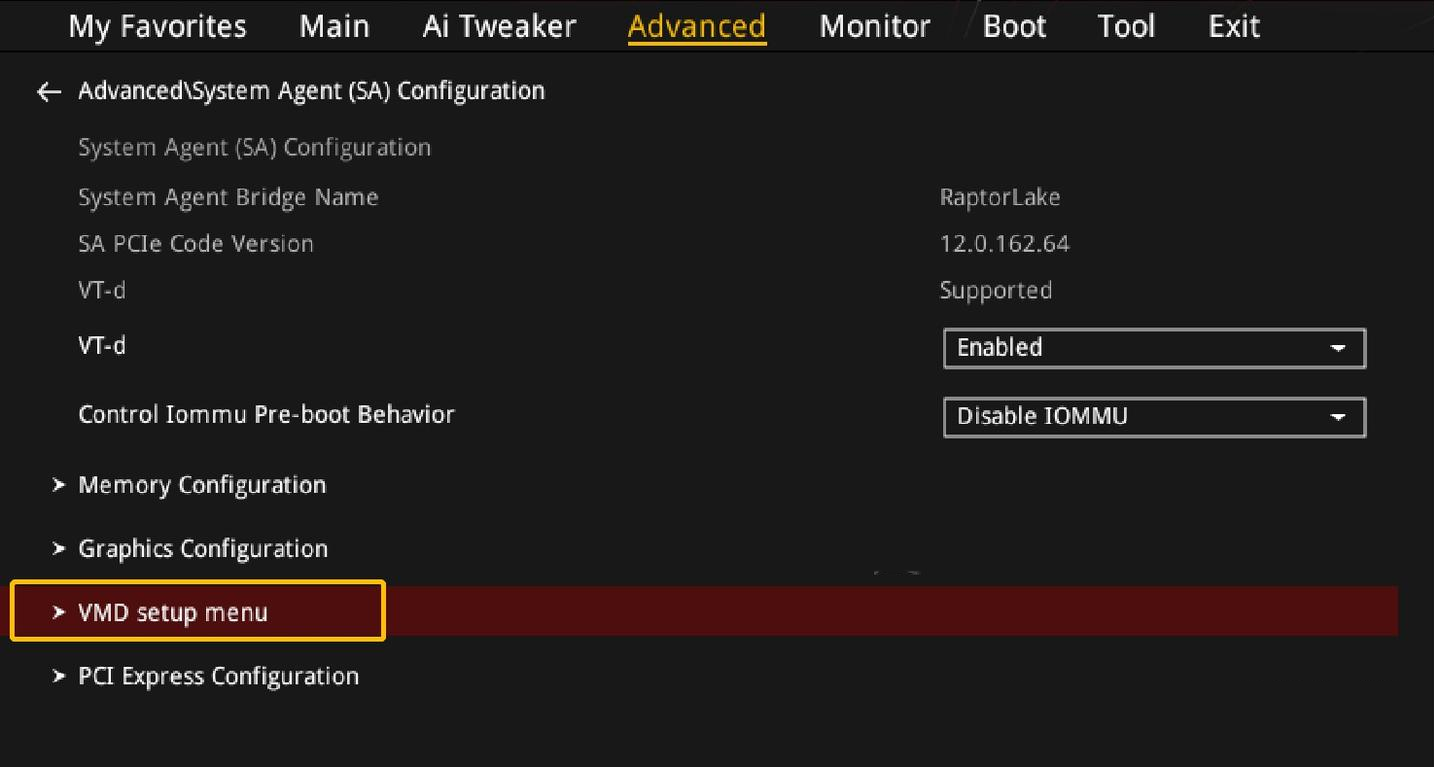

- 在 “Advanced” 选项卡下，点选 [Advanced]页面并点选[System Agnet (SA) Configuration]选项。
- 点选[VMD setup menu]选项。
-

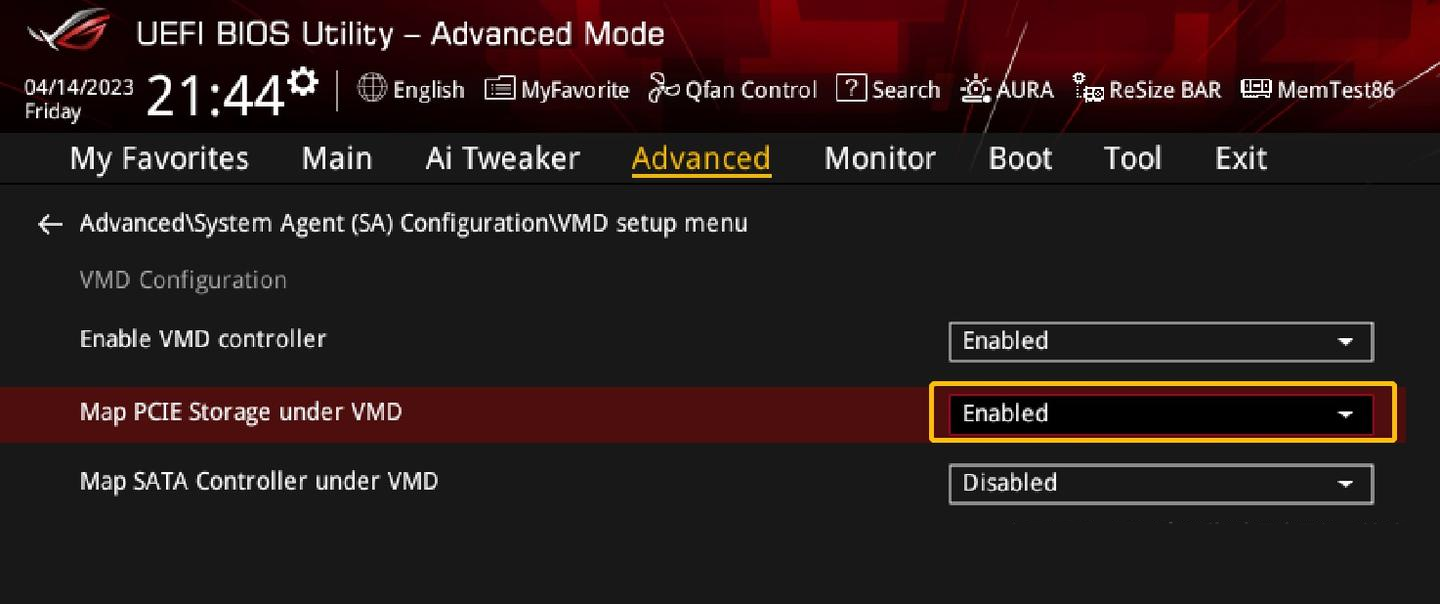

如果连接的存储装置为SATA设备，请将[Map SATA Controller under VMD]选项设置为[Enabled]
如果连接的存储装置为PCIE设备，请将[Map PCIE Storage under VMD]选项设置为[Enabled]
如下举例为SATA设备，所以将[Map PCIE Storage under VMD]选项设置为[Enabled]，如下图
-
按压键盘F10键，点选Ok，保存选项，计算机自动重启。
-
点选[Create RAID Volume]选项。
在Name的提示框中设置RAID扇区名称：如RAID，如下图
二、创建 RAID 5 阵列

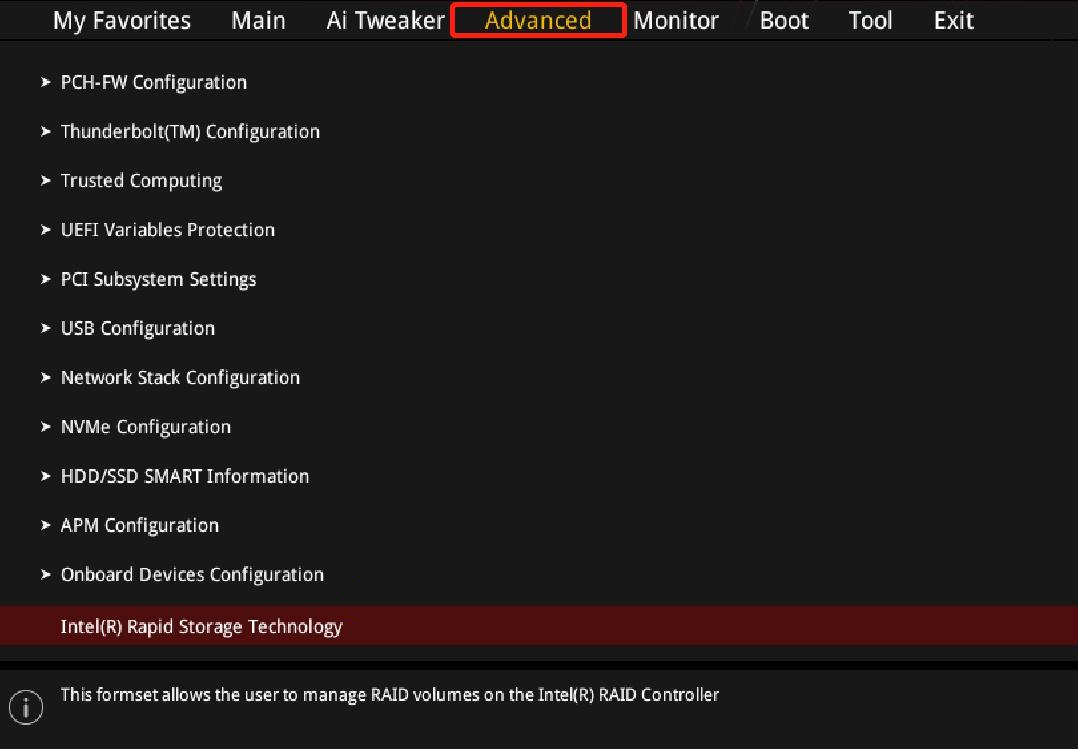

- 开机按DEL进入BIOS，点选[Advanced]页面并点选[Intel(R) Rapid Storage Technology]选项。
- 新建 RAID 卷
- 在英特尔快速存储技术配置实用程序的主菜单中，选择 “Create RAID Volume”（创建 RAID 卷）并回车。
- 在 “Create Volume”（创建卷）界面中，首先在 “Name”（名称）字段为新的 RAID 卷命名，例如 “RAID5”。

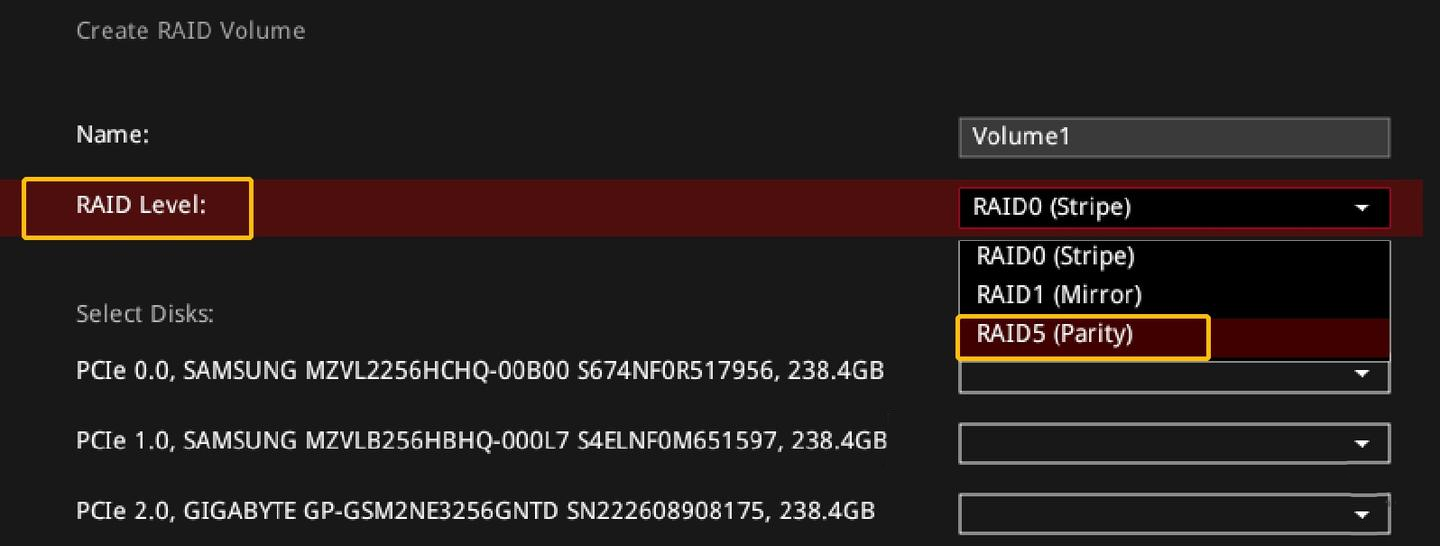

- 在 “RAID Level”（RAID 级别）下拉菜单中，选择 “RAID 5(Parity)”。RAID 5 通过分布式奇偶校验实现数据冗余，在保证一定数据安全性的同时，提供较好的读写性能。

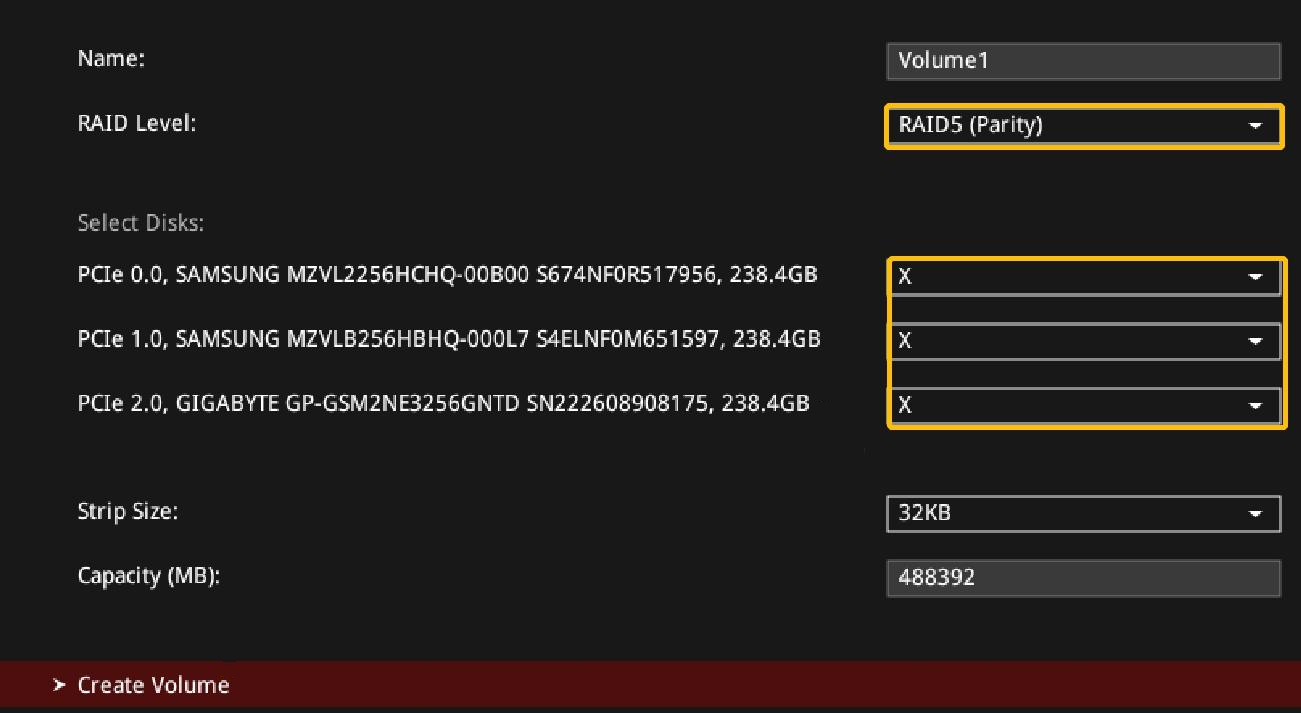

- 在Select Disk的提示框中，点选需要组RAID的硬盘装置并设置为[X]，如下图

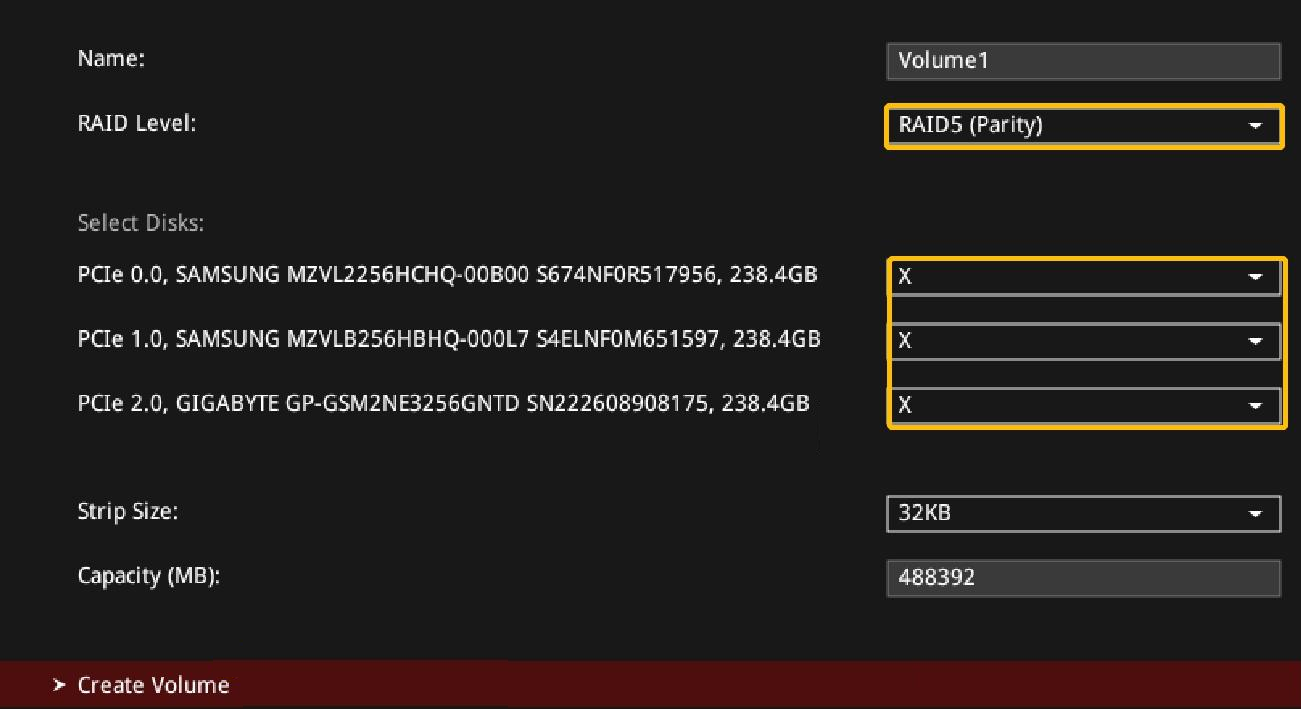

- 在Capacity(MB)的提示框中输入您要的陈列容量，并点选[Create Volume]选项，完成RAID组建，如下举例默认值是采用最大可容许的磁盘容量。
-
- “Strip Size”（条带大小）用于设置数据在硬盘上的分布块大小。较小的条带大小适合小文件的读写，较大的条带大小适合大文件的读写。一般情况下，默认值（例如 64KB）即可满足大多数应用场景。

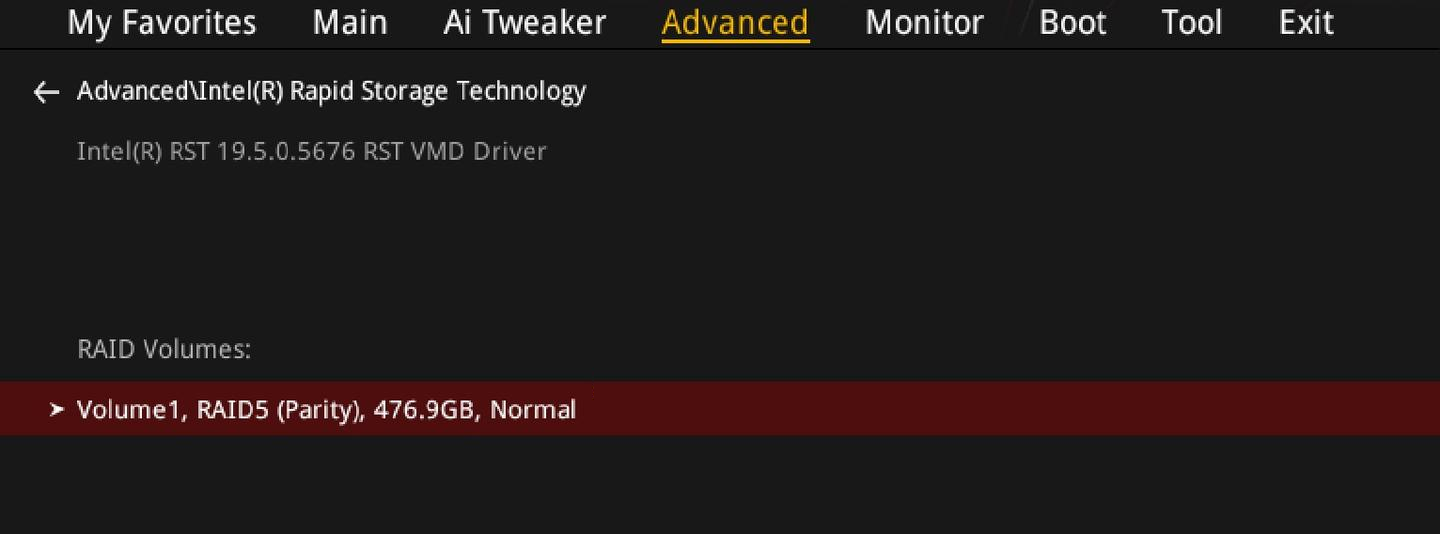

- 设置完成后，移动光标到 “Create Volume”（创建卷）选项上，按回车确认创建 RAID 5 卷。创建过程可能需要几分钟，期间请勿断电或进行其他操作。创建完成后，返回主菜单，可以看到新创建的 RAID 5 卷的相关信息，如容量、状态等。
三、故障分析
- 硬盘故障识别：在使用过程中，如果 RAID 5 阵列中的某块硬盘出现故障，计算机可能会发出警报声（前提是主板支持警报功能且已正确设置）。同时，在英特尔快速存储技术配置实用程序中，故障硬盘的状态会显示为 “Failed”（失败）或 “Degraded”（降级）。此外，系统日志中也会记录相关的硬盘故障信息，可以通过 “事件查看器” 查看。在 “事件查看器” 中，依次展开 “Windows 日志”>“系统”，查找与硬盘或 RAID 相关的错误事件，事件描述中会包含故障硬盘的详细信息。
- 性能下降排查：若发现 RAID 5 阵列的性能明显下降，可能是由多种原因导致。首先检查是否有硬盘处于 “Pending”（待处理）状态，这可能意味着硬盘即将出现故障。在英特尔快速存储技术配置实用程序中查看硬盘状态即可判断。其次，查看系统资源占用情况，是否有其他程序占用大量 CPU、内存或磁盘 I/O 资源。打开 “任务管理器”，在 “性能” 选项卡中查看 CPU、内存、磁盘等资源的使用情况。另外，磁盘碎片过多也可能影响性能。对于机械硬盘组成的 RAID 5 阵列，可以使用系统自带的磁盘碎片整理工具进行整理。在 “此电脑” 中，右键单击 RAID 5 卷，选择 “属性”，在弹出的属性窗口中，切换到 “工具” 选项卡，点击 “优化” 按钮进行磁盘碎片整理。
四、RAID 重建
- 更换故障硬盘：一旦确定某块硬盘出现故障，立即关闭计算机电源，小心地将故障硬盘从主板上取下，更换为一块新的、规格与原硬盘相同的硬盘。新硬盘安装完成后，重新启动计算机。
- 启动重建过程：计算机启动后，进入英特尔快速存储技术配置实用程序。在主菜单中，选择 “Manage RAID Volume”（管理 RAID 卷）并回车。找到之前创建的 RAID 5 卷，选择 “Rebuild”（重建）选项。系统会提示确认重建操作，确认后，RAID 重建过程将自动开始。重建过程中，RAID 5 阵列仍可继续使用，但性能可能会受到一定影响。重建时间取决于硬盘容量、数据量以及系统性能等因素，可能需要数小时甚至数天。在重建过程中，密切关注重建进度和系统状态，避免断电或其他异常操作。重建完成后，RAID 5 阵列将恢复到正常状态，数据冗余也将重新生效。
五、热备设置
- 热备盘选择：热备盘是 RAID 5 阵列中的一块额外硬盘，当阵列中的其他硬盘出现故障时，热备盘会自动接替故障硬盘的工作，从而加快数据恢复速度。在英特尔快速存储技术配置实用程序中，选择 “Manage RAID Volume”（管理 RAID 卷）并回车，进入 RAID 卷管理界面。在 “Disks”（磁盘）选项中，选择一块未加入 RAID 5 阵列的硬盘作为热备盘。该硬盘的规格应与阵列中的其他硬盘相同，以确保兼容性和性能一致性。
- 设置热备模式：选择好热备盘后，在 RAID 卷管理界面中，找到 “Hot Spare”（热备）选项，将其设置为 “Enabled”（启用）。设置完成后，热备盘将处于待命状态，随时准备接替故障硬盘。热备盘在正常情况下不参与数据读写操作，只有当阵列中的某块硬盘出现故障时，热备盘才会被激活并自动同步数据。在热备盘同步数据过程中，RAID 5 阵列仍可继续使用，但性能会受到一定影响。
六、缓存设置（若主板支持）
- 启用缓存功能：ASUS ROG MAXIMUS Z790 HERO 主板可能支持 RAID 缓存功能，该功能可以显著提高 RAID 5 阵列的读写性能。进入 BIOS 设置界面，在 “Advanced”（高级）选项卡下，找到 “Intel® Rapid Storage Technology”（英特尔快速存储技术）选项并进入。在该界面中，找到 “Cache Mode”（缓存模式）选项，将其设置为 “Enabled”（启用）。不同的缓存模式对性能的影响有所不同，例如 “Write Back”（回写）模式可以显著提高写入性能，但存在一定的数据丢失风险，因为数据先写入缓存，再异步写入硬盘；“Write Through”（直写）模式则相对安全，但写入性能提升有限。一般情况下，对于对数据安全性要求较高的用户，建议选择 “Write Through” 模式；对于追求极致性能且有可靠数据备份方案的用户，可以选择 “Write Back” 模式。
- 缓存大小调整：在启用缓存功能后，还可以根据实际需求调整缓存大小。在 “Intel® Rapid Storage Technology” 界面中，找到 “Cache Size”（缓存大小）选项，通过上下箭头键选择合适的缓存大小。缓存大小的选择应根据系统内存容量和实际应用需求来确定。如果系统内存充足，可以适当增大缓存大小，以提高 RAID 5 阵列的性能；如果内存有限，则需要谨慎调整，避免因缓存占用过多内存导致系统性能下降。设置完成后，保存 BIOS 设置并退出，缓存设置将生效。
通过以上步骤在 Windows 11 24H2 系统中，利用 ASUS ROG MAXIMUS Z790 HERO 主板的自带 RAID 功能，成功创建和管理 RAID 5 阵列，并对可能出现的故障进行分析和处理，同时通过设置进一步提升阵列的性能和可靠性。
