【智能监控】POE供电方案设计与实施要点深度解析

随着智能监控系统向4K超清、AI行为分析、多传感器融合方向演进，传统供电模式已难以满足复杂场景需求。基于IEEE 802.3bt标准的POE++技术凭借单端口90W供电能力与智能功率管理特性，成为新一代智能监控系统的核心供能方案。本文将从供电拓扑设计、关键参数计算、工程实施规范三个维度，结合2024年最新技术标准与工程实践，详解POE供电系统的全链路设计方法论。

---

一、POE供电系统技术标准演进

1.1 供电标准分级体系

• IEEE 802.3af (Type1)：15.4W端口功率，适用于传统720P摄像机（典型功耗≤7W）

• IEEE 802.3at (Type2)：30W端口功率，支持4K摄像机+加热除霜模块（典型功耗≤18W）

• IEEE 802.3bt (Type3/4)：Type3支持60W，Type4支持90W，满足AI边缘计算盒子+多光谱摄像机组（典型功耗≤55W）

1.2 物理层关键参数

• 四线对全双工供电：采用Alternative B模式，在4/5+、7/8-线对叠加供电（Cat6A线缆支持100m@90W）

• 分级电压曲线：PSE设备在0.3s内完成4级电压检测（2.8V→10.1V→20.5V→52V）

• 动态功率分配：支持LLDP协议实现毫秒级功率调整（±0.5W精度）



---

二、智能监控POE系统设计要点

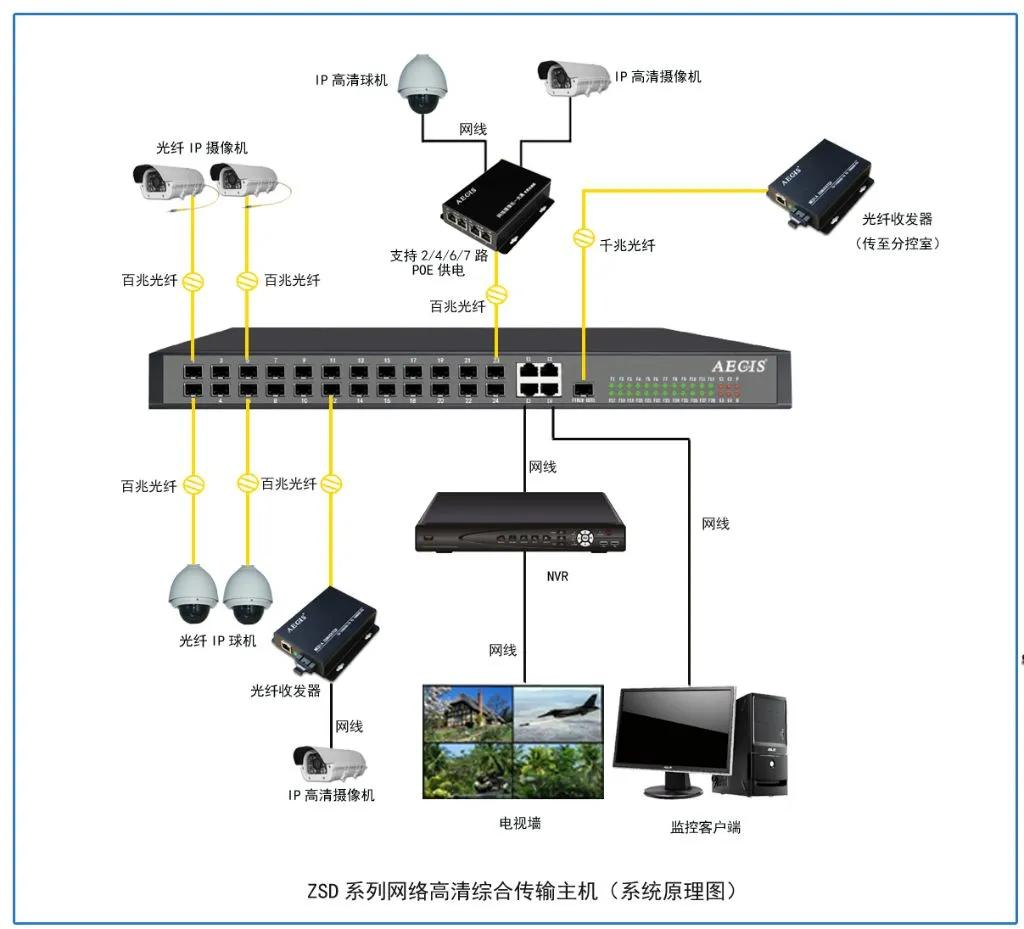

2.1 供电拓扑结构选择

拓扑类型	适用场景	技术特性

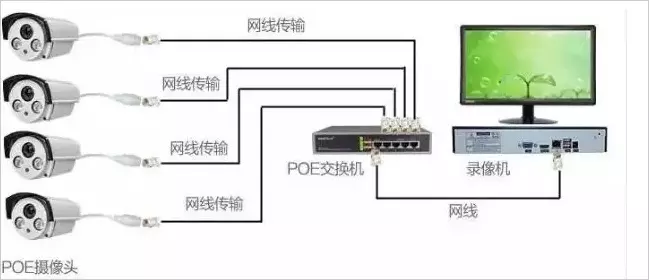

星型集中供电	中小型园区监控（<200节点）	单台POE++交换机承载，端口利用率≥85%
树型级联供电	多层建筑垂直布线	通过POE中继器扩展供电半径至250m
环网冗余供电	交通枢纽关键区域	双PSE设备热备，切换时间<50ms

2.2 功率预算建模计算

总功率需求公式：

Ptotal=∑i=1n(PPDi×ηi)+Ploss+PmarginPtotal​=i=1∑n​(PPDi​​×ηi​)+Ploss​+Pmargin​

• ηη：线缆传输效率（Cat5e@100m=75%, Cat6A@100m=92%）

• PlossPloss​：线路损耗= I2×R×LI2×R×L（铜缆电阻系数0.175Ω/100m）

• PmarginPmargin​：安全冗余量（建议≥20%）

典型场景算例：
某智慧工厂部署48路AI摄像头（单机最大功耗32W），采用Cat6A线缆平均长度80m：

Ptotal=48×32W÷0.92+48×(2.5A)2×0.14Ω+20%=1850W+420W+454W=2724WPtotal​=48×32W÷0.92+48×(2.5A)2×0.14Ω+20%=1850W+420W+454W=2724W

需选择2台1500W POE++交换机实现负载均衡

2.3 设备选型关键技术指标

• PSE端：

  • 端口优先级策略（Critical/High/Medium/Low四级）

  • 过载保护阈值（Type4设备需支持0.1A步进调节）

  • 端口隔离耐压（≥1500Vrms@60Hz）

• PD端：

  • 输入电压范围（37-57VDC宽幅设计）

  • 浪涌防护等级（10/700μs波形下≥6kV）

  • 待机功耗（≤0.5W@夜间模式）

---

三、工程实施规范与故障诊断

3.1 布线施工规范

• 线缆敷设：

  • 避免与强电线路平行敷设（最小间距≥30cm）

  • 弯曲半径≥4倍线缆直径（Cat6A≥25mm）

  • 防水处理（IP67级M12接头灌封）

• 接地系统：

  • 单点接地阻抗≤1Ω

  • 机柜与建筑地网等电位连接（截面积≥16mm²）

3.2 系统调试流程

1. 链路验证阶段：

   • 使用Fluke DSX-8000测试：回波损耗≤-20dB@250MHz

   • 直流阻抗不平衡度≤3%

2. 功率协商测试：

   • Class 8设备握手时间≤500ms

   • 分级电流检测误差≤±5mA

3. 负载冲击测试：

   • 模拟50%→100%阶跃负载变化，电压波动≤±5%

3.3 典型故障处理

故障现象	诊断方法	解决方案
端口反复重启	示波器捕捉启动电流波形	更换支持inrush current限流的PD模块
远距离设备供电不稳	TDR测试线路阻抗突变点	在75m处加装POE中继器
多设备同时掉电	检查交换机内部温度传感器	增加强制散热风扇（≥45CFM）

---

四、新型POE技术应用前瞻

4.1 智能功率调度技术

• 基于数字孪生的动态负载预测：通过机器学习算法提前300ms预判功率需求变化

• 多系统能量互济：监控系统与照明系统形成微电网，应急状况下可转移20%能量

4.2 光电复合缆应用

• 光纤+铜缆一体化设计：在单根8.3mm直径线缆中集成2芯单模光纤+4对18AWG电源线

• 支持10Gbps数据传输与100W供电同步进行，传输距离扩展至500m

4.3 氮化镓PD模块

• 采用GaN HEMT器件，AC/DC转换效率提升至96%

• 模块体积缩小至传统方案的1/3，适合微型化智能摄像头

---

结语

在智能监控系统向"超清化、智能化、物联化"发展的趋势下，POE供电方案设计需遵循"精准建模、动态调节、安全冗余"三大原则。工程师应重点关注Type4设备的散热设计（建议每瓦功耗对应0.8cm²散热面积）、Cat6A线缆的传输非线性效应补偿、以及多系统共地干扰抑制。未来随着IEEE P802.3bu草案的推进，支持最高140W的POE+++技术将为全景摄像机、热成像仪等高性能设备提供更完善的供能解决方案。
