【物联网】LoRa无线组网技术在智能监控中的应用：架构设计与工程实践

一、智能监控系统的无线通信挑战与LoRa技术优势

1.1 智能监控场景的核心需求

• 广域覆盖：工业园区/农业场景监控半径常需≥5km

• 超低功耗：野外设备需维持5年以上电池寿命

• 抗干扰能力：工业电磁环境下误码率需≤10⁻⁶

• 高并发接入：城市级监控系统需支持10⁴量级终端接入

1.2 LoRa技术特性解析

技术指标	参数范围	对比优势
传输距离	3-20km（视环境）	较NB-IoT提升5-8倍
接收灵敏度	-148dBm@125kHz BW	比FSK高20dB
发射功率	14-22dBm（可调）	支持动态功率调整
数据速率	0.3-50kbps	自适应速率优化频谱效率
网络容量	单网关支持5000+节点	通过ADR机制实现高效调度

---

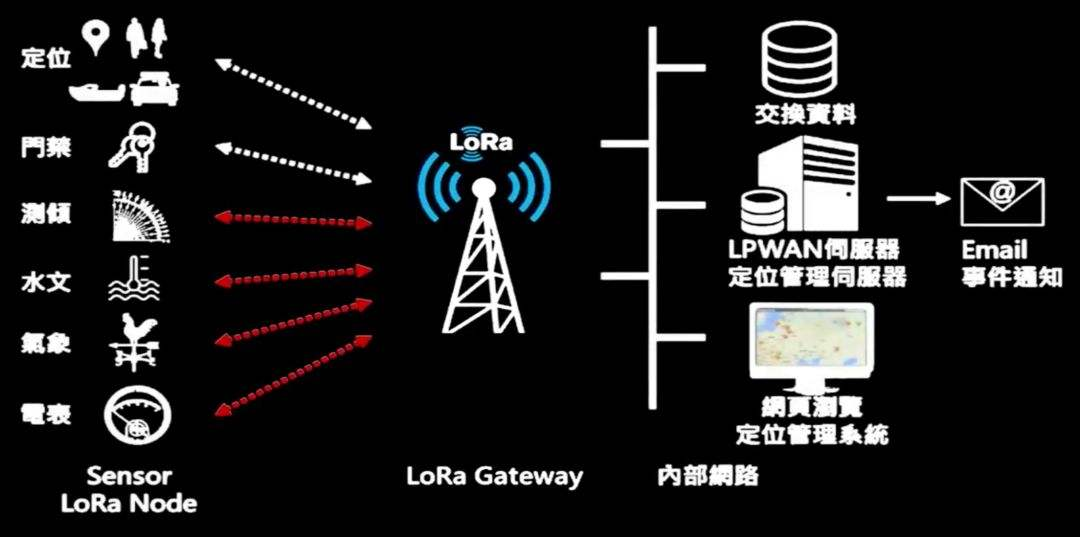

二、LoRaWAN在智能监控中的技术架构

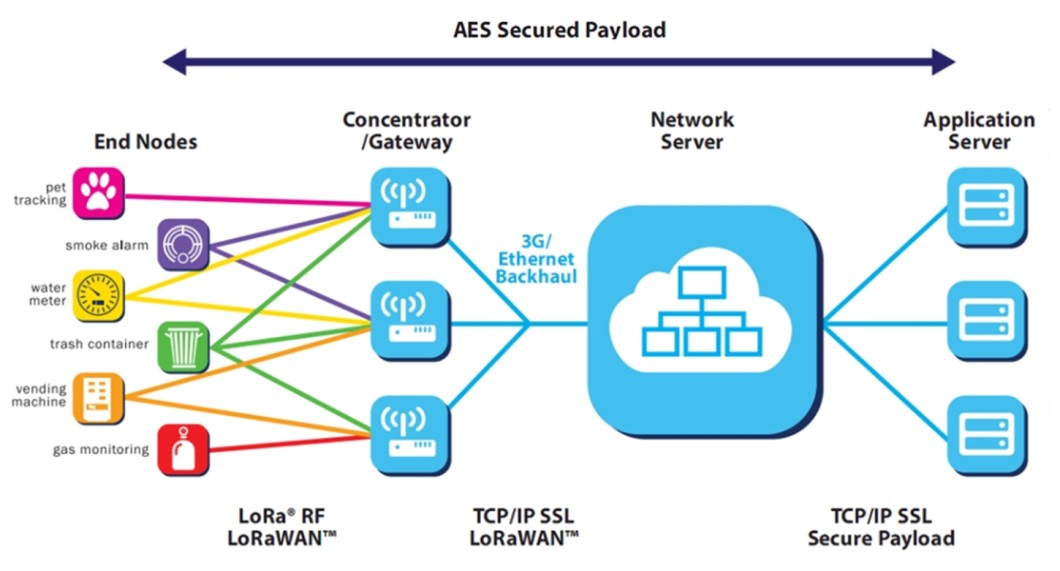

2.1 系统组成与通信协议栈 plaintext

应用层
  │
  ▼
LoRaWAN MAC层（Class A/B/C）
  │
  ▼
LoRa物理层（SF7-SF12）
  │
  ▼
ISM频段（CN470/EU868/AS923等）

2.2 终端设备设计要点

• 传感器集成：

  • 视频压缩：H.265+AI ROI编码（码率降低60%）

  • 异常检测：TinyML模型实现边缘侧行为识别（<100mW功耗）

• 功耗管理：

  • 深度睡眠模式电流≤1.5μA

  • 采用占空比≤0.1%的间歇唤醒机制

• 安全机制：

  • AES-128端到端加密

  • OTAA/ABP双重入网验证

2.3 网关关键技术

• 多通道接收：

  • 8通道并行接收（支持SF7-SF12全扩频因子）

  • 数字波束成形（增益提升6dB）

• 边缘计算：

  • 部署轻量级MQTT Broker（消息吞吐≥5000msg/s）

  • 本地规则引擎实现数据预处理（过滤无效数据≥70%）

---

三、智能监控组网方案设计

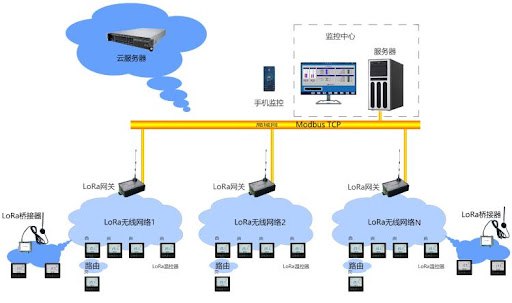

3.1 网络拓扑规划

拓扑类型	适用场景	技术方案
星型单跳网络	平原地区广域覆盖	高塔架设网关（海拔≥30m）
树型多跳网络	复杂地形穿透传输	中继节点采用Mesh组网（跳数≤3）
混合组网	城市立体空间	宏站+微站协同（密度50节点/km²）

3.2 覆盖增强技术

• 链路预算优化公式：

  PRX=PTX+GTX−LFS−LPen+GRXPRX​=PTX​+GTX​−LFS​−LPen​+GRX​

  • 典型值：22dBm（TX）+3dBi（天线）-135dB（2km自由空间）-20dB（穿墙）+5dBi（RX）= -125dBm（余量23dB）

• 抗多径干扰方案：

  • 时间分集：重传间隔≥2×最大多径时延（典型值400ms）

  • 频率分集：切换5个以上信道（步长≥200kHz）

3.3 功耗优化策略

• 动态占空比控制：

  • 事件触发模式：PIR传感器唤醒周期≤2s

  • 定时报告模式：按业务需求设置1-60min间隔

• 能量收集技术：

  • 光伏板：在200lux照度下可输出10mW

  • 振动发电：工业场景采集机械能（功率密度≥80μW/cm³）

---

四、抗干扰与可靠性保障

4.1 信道冲突规避

• CAD检测机制：

  • 前导码检测灵敏度-137dBm

  • 信道空闲评估（CCA）响应时间≤2ms

• 自适应跳频：

  • 基于RSSI的干扰地图动态规划（更新周期≤15min）

  • 支持伪随机FHSS序列（跳频速率≥50hops/s）

4.2 数据可靠性增强

• 前向纠错（FEC）：

  • 编码效率4/5~4/8可调

  • 纠错能力：可恢复最长12符号的突发错误

• 分级重传策略：

  • ACK超时时间动态调整（1.5s~20s）

  • 关键数据采用三次冗余发送（成功率≥99.99%）

4.3 网络安全机制

• 密钥管理：

  • 根密钥（AppKey）空中激活（OTAA）

  • 会话密钥（NwkSKey/AppSKey）每设备独立

• 入侵检测：

  • 基于流量指纹的异常行为识别（检测率≥95%）

  • 黑白名单过滤非法设备（响应延迟≤100ms）

---

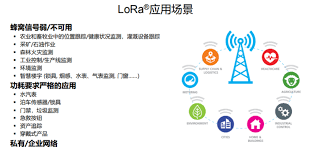

五、典型应用案例分析

5.1 智慧园区安防系统

• 部署参数：

  • 5平方公里园区部署8个网关

  • 接入1200个4K智能摄像头+环境传感器

• 性能指标：

  • 端到端时延≤800ms（事件报警）

  • 日均流量12GB（关键视频片段回传）

5.2 输油管道监控网络

• 技术特色：

  • 线性网络部署（500km管道）

  • 太阳能供电中继节点（间距2km）

• 可靠性数据：

  • 误码率≤1×10⁻⁷（满足API 1130标准）

  • 温度监测精度±0.5℃（DS18B20+校准算法）

5.3 农业生态监测系统

• 创新应用：

  • 土壤墒情多维度感知（电导率/温度/含水量）

  • 虫情AI识别（YOLOv5s-Tiny模型，准确率92%）

• 节能效果：

  • 单节点年均功耗≤280mAh（CR2450电池可持续8年）

---

六、技术挑战与演进方向

6.1 现存技术瓶颈

• 带宽限制：单节点日数据传输量≤10MB（无法支持原始视频流）

• 时钟同步：Class B模式精度±20ms（难以满足毫秒级协同需求）

• 频谱管制：中国CN470频段仅8个信道（高密度部署易拥堵）

6.2 未来技术演进

• LoRa LR-FHSS：

  • 提升容量10倍（支持80000节点/网关）

  • 抗干扰能力增强（处理增益提高7dB）

• AI增强型协议栈：

  • 神经网络预测信道质量（准确率≥90%）

  • 智能路由算法降低端到端时延（优化率35%）

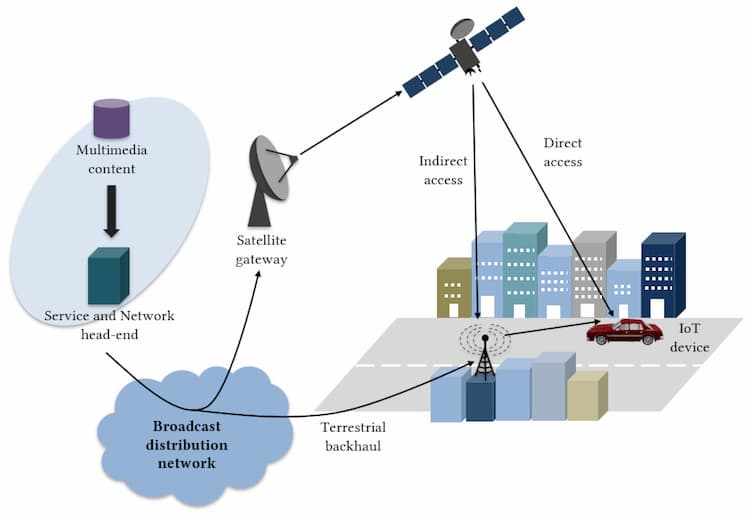

• 星地一体化组网：

  • 低轨卫星回传（LEO+LoRa，覆盖提升至全球）

  • 混合组网时延≤1.5s（适用于应急监控场景）

---

结语：构建智能监控的物联神经网

LoRa技术正在重塑智能监控系统的设计范式：

• 架构层面：从集中式向分布式演进，终端设备具备边缘智能

• 运维层面：设备生命周期从3年延长至10年，OPEX降低60%

• 功能层面：实现从"看得见"到"看得懂"的质变（AI+LoRa融合）

当前最佳实践表明：采用SF9扩频因子+14dBm发射功率的组合，可在5km半径内实现95%的包到达率，同时维持设备10年续航。随着LoRa 2.4GHz版本（支持2Mbps速率）的商用，未来将解锁4K视频摘要传输等新场景。建议工程实施时重点关注：天线极化匹配（交叉极化损耗≤3dB）、接地系统完整性（接地电阻≤4Ω）、以及防雷保护（10/350μs波形下通流量≥25kA）。在万物智联时代，LoRa将持续赋能智能监控系统向更广域、更智能、更可靠的方向进化。
