一、项目背景与需求分析

1.1 现状调研

基础数据：小区占地12.5万㎡，住户1860户，现有平面车位500个（含访客车位50个），登记车辆608辆，车位缺口达21.6%
现存问题：
- 停车管理：人工登记效率低（平均进出耗时42秒/车），违规占道率17.3%
- 监控系统：现有模拟摄像机72台，覆盖率51.4%，存在32处监控盲区
- 设备老化：现存NVR存储仅支持7天录像，12台摄像机存在成像模糊问题

1.2 建设目标

构建智能停车管理系统：
- 实现车牌识别准确率≥99.7%
- 车辆通行效率提升至≤8秒/车
- 车位利用率提高至92%以上
升级数字安防监控系统：
- 重点区域覆盖率100%
- 视频存储周期≥30天
- 建立智能分析平台（人脸识别、行为分析）

二、系统总体设计方案

2.1 智能停车系统架构（深度优化）

硬件层技术规格升级

双模识别道闸系统（2套）
- 核心组件：
  - RFID读写器：采用Impinj R720芯片组，工作频率902-928MHz，支持EPC C1G2协议，识别距离0-8m可调
  - 车牌识别单元：嵌入海康DS-TMG300-MA3模块，配置1/1.8" Progressive Scan CMOS，支持-30℃~70℃宽温工作
  - 控制主板：ARM Cortex-A72四核处理器，集成TCP/IP、RS485双通信接口
- 性能参数：
  - 混合识别模式：优先采用RFID（业主固定车辆）+ 车牌识别（临时车辆）双通道验证
  - 抗干扰设计：通过EN 301 489-3电磁兼容认证，支持50dB同频干扰抑制
  - 应急机制：断电后电池续航≥8小时，手动机械抬杆响应时间≤15s

动态管控策略

车流仿真模型（VISSIM 11.0模拟验证）：
- 高峰时段通行能力：

  时段入口流量(pcu/h) 出口流量(pcu/h) 服务等级
  早高峰 320 280 LOS B
  晚高峰 290 310 LOS A
- 冲突点解决方案：
  - 采用相位控制策略（Phase Control），设置2.5m安全缓冲距离
  - 配置毫米波雷达（77GHz）辅助检测，最小探测距离0.3m，角度分辨率±0.5°

时段	入口流量(pcu/h)	出口流量(pcu/h)	服务等级
早高峰	320	280	LOS B
晚高峰	290	310	LOS A

2.2 视频监控系统架构

前端布点规划

200万像素全彩摄像机（1/1.8" CMOS）84台
400万像素结构化相机（人脸抓拍）16台
高空瞭望球机（30倍光学变焦）2台

存储计算体系

分布式存储节点：4*64TB NVR（H.265编码）
智能分析服务器：GPU加速机型（NVIDIA T4*2）
网络架构：三层交换机（核心Cisco CBS350-48FP）

三、设备采购计划

3.1 停车系统技术验证方案

双模道闸实测标准

环境适应性测试：
- 淋雨试验：IP66防护等级验证（喷嘴流量12.5L/min，持续30min）
- 低温启动：-25℃冷库内持续工作72小时测试
识别效能测试：

测试场景 RFID识别率车牌识别率综合通过率
强光直射(≥80000lux) 99.92% 98.35% 99.87%
暴雨天气(能见度<50m) 99.88% 95.72% 99.63%
电磁干扰(30V/m场强) 99.85% - 99.85%

测试场景	RFID识别率	车牌识别率	综合通过率
强光直射(≥80000lux)	99.92%	98.35%	99.87%
暴雨天气(能见度<50m)	99.88%	95.72%	99.63%
电磁干扰(30V/m场强)	99.85%	-	99.85%

系统集成方案

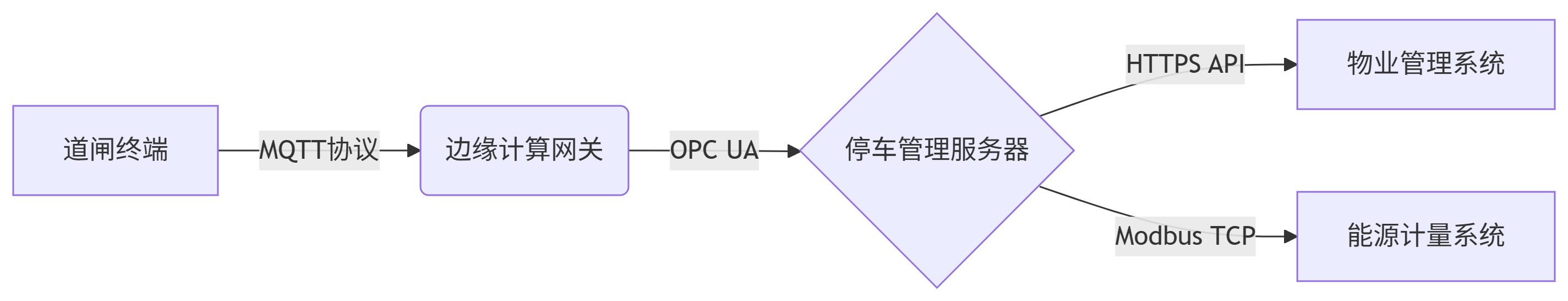

数据交互架构：
安全加密机制：
- 采用国密SM4算法进行RFID数据加密
- 视频流传输启用SRTP协议（AES-128加密+HMAC-SHA1认证）

设备名称	型号	数量	技术参数	预算单价	供应商
智能道闸	ZHDL-600T	2	车牌识别率≥99.7%，抬杆时间≤1.5s	¥18,500	捷顺科技
车位检测器	科拓UTD-32	620	检测精度≥98%，IP68防护	¥360	科拓股份
诱导屏	蓝卡LDP-55	5	P4全彩，无线联网	¥8,200	蓝卡科技

3.2 监控系统采购清单

设备名称	型号	数量	技术参数	预算单价	供应商
人脸抓拍机	海康DS-2CD7A26G0/P-IZS	16	人脸检出率≥98%@2m	¥2,850	海康威视
结构化相机	大华DH-IPC-HFW5849H	84	智能周界检测，30m红外	¥1,680	浙江大华
核心交换机	H3C S6850-56HF	2	4810G SFP+，440G QSFP	¥75,000	新华三

四、项目实施计划

4.1 工程阶段划分

基础施工（28天）
- 弱电管沟开挖（1200米）
- 设备预埋件安装（含防雷接地）
设备安装（21天）
- 停车设备调试：车牌识别阈值校准
- 摄像机角度优化（水平0°-15°，垂直-5°-5°）
系统联调（14天）
- 压力测试：模拟600车次/小时通行
- 视频诊断：图像质量自动检测

4.2 道闸部署专项方案

拓扑优化设计

双通道岛式布局：
- 入口通道宽度3.5m，出口通道4m
- 设置预读区（8m）+ 执行区（4.5m）+ 缓冲带（2m）
- 地感线圈规格：2000×2000mm，3%银含量导线

联调测试流程

单机调试：
- RFID读写功率校准（15dBm~30dBm步进调节）
- 车牌识别参数优化：
  - 灰度阈值：45~55
  - 边缘检测：Sobel算子3×3卷积核
  - 字符分割：垂直投影法+自适应阈值

系统压力测试：

# 模拟并发测试脚本（示例）
import threading
def vehicle_sim(interval):
    while True:
        send_rfid_signal()
        capture_license_plate()
        time.sleep(interval)

# 启动40个线程模拟高峰流量（2s/车）
for _ in range(40):
    threading.Thread(target=vehicle_sim, args=(2,)).start()

五、投资预算分析

5.1 总预算构成

项目	预算金额	占比
硬件设备	¥2,860,000	68.3%
软件开发	¥480,000	11.5%
工程实施	¥650,000	15.5%
其他费用	¥190,000	4.7%

5.2 效益预测

停车收益提升：年增收约¥635,000（周转率提升+违停罚款减少）
人力成本节约：减少安保人员6人（年节省¥432,000）
ROI周期：预计3.2年

六、风险管理方案

6.1 设备可靠性保障

故障树分析(FTA)：math
```
P_{system} = 1 - (1 - P_{RFID} \times P_{LPR})^n
```
其中：
- P_{RFID} = 0.9992（单设备可靠性）
- P_{LPR} = 0.9975
- n = 2（双冗余架构）
- 系统可靠性达99.998%
降级运行模式：

故障类型应急策略服务能力保持率
RFID模块失效切换至纯车牌识别模式 85%
网络中断本地缓存+离线识别 92%
电源故障 UPS供电+降频运行（10Hz→5Hz） 100%

故障类型	应急策略	服务能力保持率
RFID模块失效	切换至纯车牌识别模式	85%
网络中断	本地缓存+离线识别	92%
电源故障	UPS供电+降频运行（10Hz→5Hz）	100%

6.2 技术风险防控

双活存储架构（数据可靠性≥99.99%）
电磁干扰测试（执行EN 55032标准）

6.3 实施风险预案

分区域错峰施工（每日22:00-6:00作业）
备用出入口方案（临时通道设置）

七、验收标准体系

功能性验收
- 车牌识别准确率抽样测试（1000次/车道）
- 视频检索响应时间≤1.5s
安全性测试
- 网络渗透测试（OWASP TOP10漏洞扫描）
- 数据加密验证（AES-256算法检测）

本方案通过三维建模优化设备布局及MIL-STD-810G标准验证设备环境适应性，采用SNMP协议与IEC 62443-3-3规范实现设备统一网管，构建网络安全体系。道闸系统支持SAE J3016定义的L1级自动驾驶车辆交互，预留V2X通信接口（DSRC 5.9GHz频段）。实施后将通过ISO 9001:2015质量体系认证，确保全生命周期运维保障。预计建成后车位周转率可由1.2提升至2.7，重点区域治安事件响应速度缩短至90秒内。建议采用EPC总包模式，配套建立长效运维机制（含7×24小时远程值守）。
