ThinkServer RAID 300阵列配置基本操作

ThinkServer RAID 300阵列配置基本操作

• 知识点分析:


  本文适用于以下配置为板载SAS的服务器：



  ThinkServer RD330



  ThinkServer RD430



  ThinkServer RD340



  ThinkServer RD440



  ThinkServer TD340


  操作步骤:


  一、启用Onboard SCU功能



  二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态



  三、创建阵列



  四、设定阵列的可引导状态



  五、初始化阵列



  六、删除阵列



  七、设置热备盘



  八、手动重建修复阵列



  一、启用Onboard SCU功能



  启动服务器，看到ThinkServer Logo时按F1键进入BIOS界面，在Advanced菜单中，进入SATA/SAS Configuration。

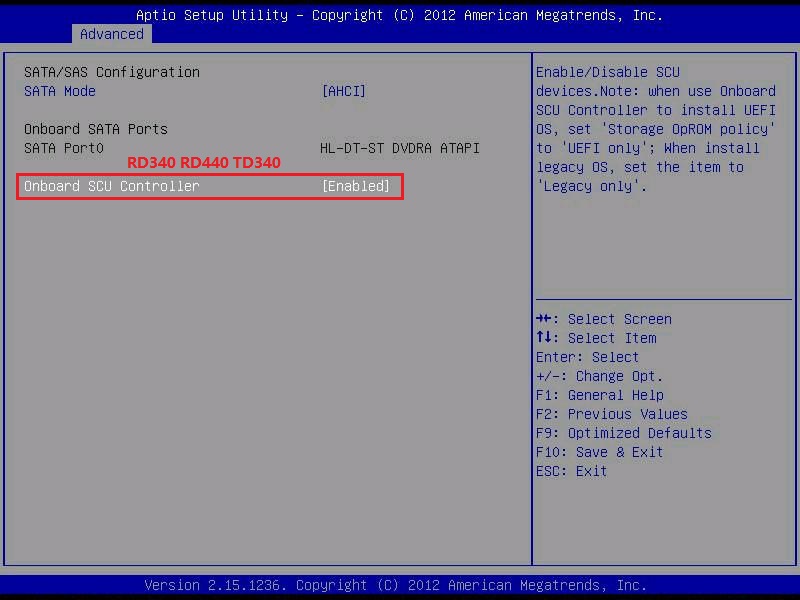

  对于ThinkServer RD340、RD440、TD340机型，将"Onboard SCU Controller"设置为"Enabled"；



  注意：TD340有板载SAS配置及板载SATA配置，如果在SATA Port0~5中只识别到光驱或者都是"Not Present"，则为板载SAS配置，否则为板载SATA配置。请勿同时设置"Onboard SCU Controller"为"Enabled"及"SATA Mode"为"RAID"，否则可能造成引导异常。

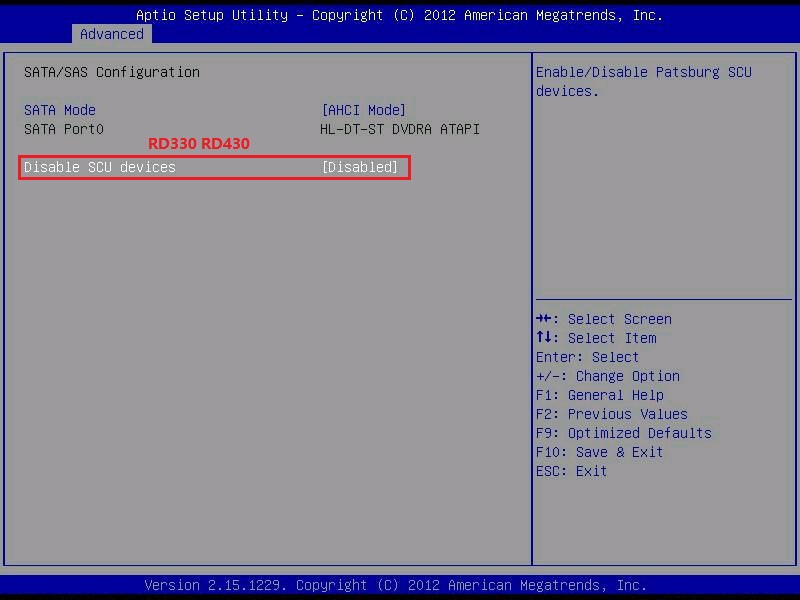

  对于ThinkServer RD330、RD430机型，将"Disable SCU device"设置为"Disabled"；







  然后按F10键保存并重启服务器。



  二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态



  服务器在POST过程中，会有阵列自检过程，并提示
