ThinkServer RAID 100阵列配置基本操作

ThinkServer RAID 100阵列配置基本操作

知识点分析:

本文适用于一下配置为板载SATA RAID的服务器：



ThinkServer TD340



ThinkServer TS430



ThinkServer TS530

操作步骤:


一、启用板载SATA RAID功能



二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态



三、创建阵列



四、设定阵列的可引导状态



五、初始化阵列



六、删除阵列



七、设置热备盘



八、手动重建修复阵列



一、启用板载SATA RAID功能



启动服务器，看到ThinkServer Logo时按F1键进入BIOS界面；

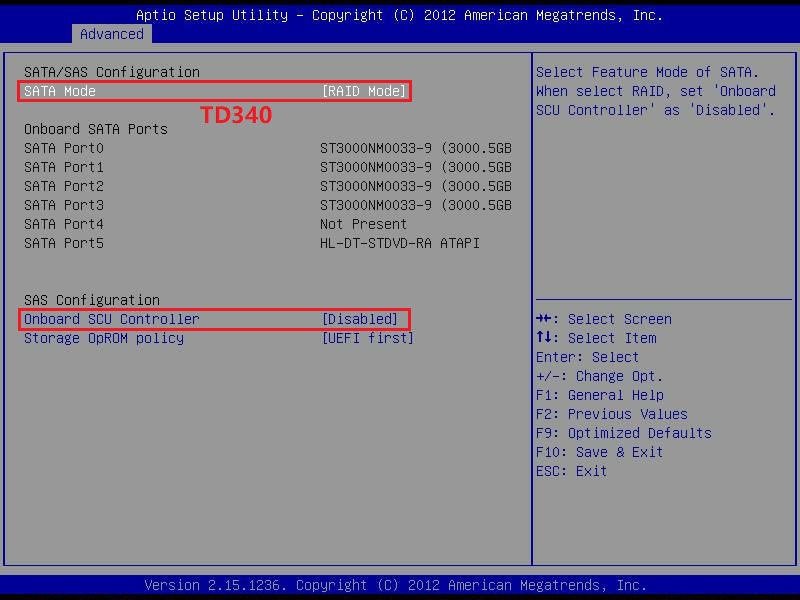

对于ThinkServer TD340机型，在Advanced菜单中，进入SATA/SAS Configuration，将"SATA Mode"设置为"RAID"；



注意：TD340有板载SAS配置及板载SATA配置，如果能在SATA Port0~5中识别到正确数量的硬盘，则为板载SATA配置，否则为板载SAS配置。请勿同时设置"SATA Mode"为"RAID"及"Onboard SCU Controller"为"Enabled"，否则可能造成引导异常。

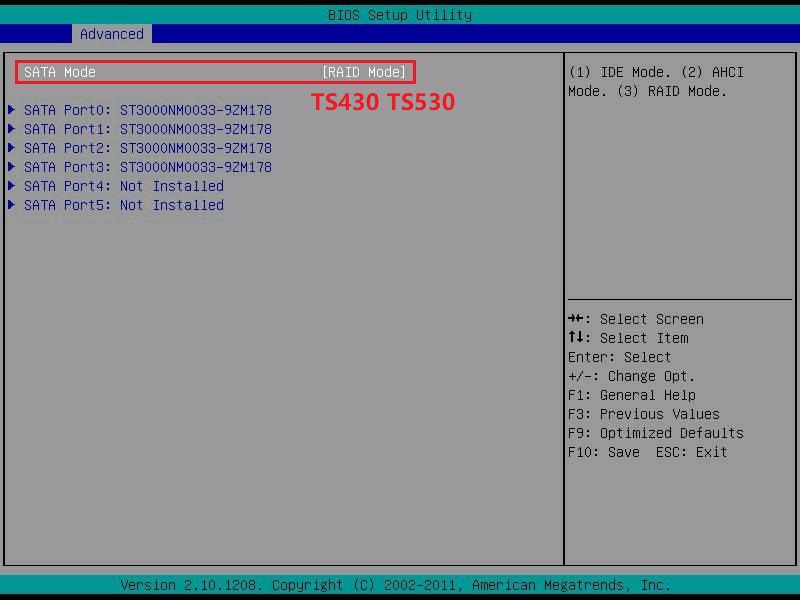

对于ThinkServer TS430、TS530机型，在Advanced菜单中，进入SATA Configuration，将"SATA Mode"设置为"RAID"；





然后按F10键保存并重启服务器。



二、进入LSI Software RAID Configuration Utility配置界面及检查阵列、硬盘状态

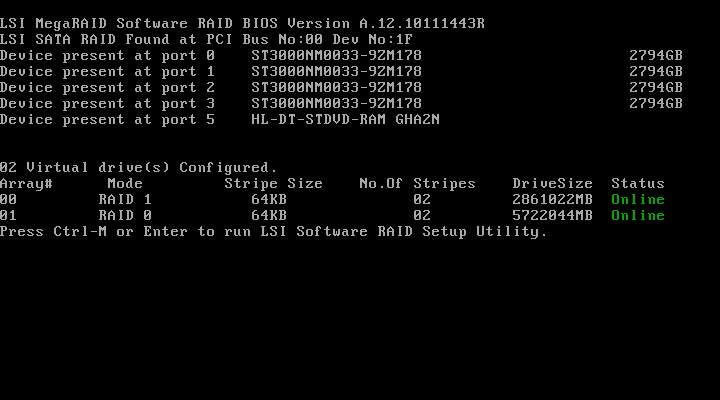

服务器在POST过程中，会有阵列自检过程，并提示当前所检测到的硬盘及阵列信息。此时按照提示按"Ctrl+M"组合键进入阵列配置界面；





进入阵列配置界面以后即可看到5个主要功能：
