1. 基本概念
- cfg80211: 用于对无线设备进行配置管理。与FullMAC, mac80211和nl80211一起工作。(Kernel态)
- mac80211: 是一个driver开发者可用于为SoftMAC无线设备写驱动的框架 (Kernel态)。
- nl80211: 用于对无线设备进行配置管理,它是一个基本Netlink的用户态协议(User态)
- WNIC : Wireless Network Interface Controller, 它总是指望硬件执行协议(如IEEE802.11)描述的功能。
- MLME: 即MAC(Media Access Control ) Layer Management Entity,它管理物理层MAC状态机。
- SoftMAC: 其MLME由软件实现,mac80211为SoftMAC实现提供了一个driver API。 即:SoftMAC设备允许对硬件执行更好地控制,允许用软件实现对802.11的帧管理,包括解析和产生802.11无线帧。目前大多数802.11设备为SoftMAC,而FullMAC设备较少。
- FullMAC: 其MLME由硬件管理,当写FullMAC无线驱动时,不需要使用mac80211。
- wpa_supplicant: 是用户空间一个应用程序,主要发起MLME命令,然后处理相关结果。
2. cfg80211
cfg80211
是Linux 802.11配置API。cfg80211
用于代码 wext
(Wireless-Extensions),nl80211
用于配置一个cfg80211设备,且用于kernel与userspace间的通信。wext现处理维护状态,没有新的功能被增加,只是修改bug。如果需要通过wext操作,则需要定义CONFIG_CFG80211_WEXT。
- cfg80211 and nl80211: 基于消息机制,使用netlink接口
- wext: 基于ioctl机制
- struct ieee80211_hw: 表示硬件信息和状态
- ieee80211_alloc_hw:每个driver调用ieee80211_alloc_hw分配- ------
- ieee80211_hw,且以ieee80211_ops为参数
- ieee80211_register_hw:每个driver调用ieee80211_register_hw创建wlan0和 wmaster0,并进行各种初始化。
- struct ieee80211_ops:每个driver实现它的成员函数,且它的成员函数都以
struct ieee80211_hw
做为第一个参数。在struct ieee80211_ops
中定义了24个方法,以下7个方法必须实现:- tx,start,stop,add_interface,remove_interface,config和configure_filter。
3. mac80211
mac80211
是一个driver开发者可用于为 SoftMAC 无线设备写驱动的框架,mac80211
为SoftMAC设备实现了 cfg80211
回调函数,且 mac80211
通过 cfg80211
实现了向网络子系统注册和配置。配置由cfg80211通过nl80211和wext实现。
mac80211

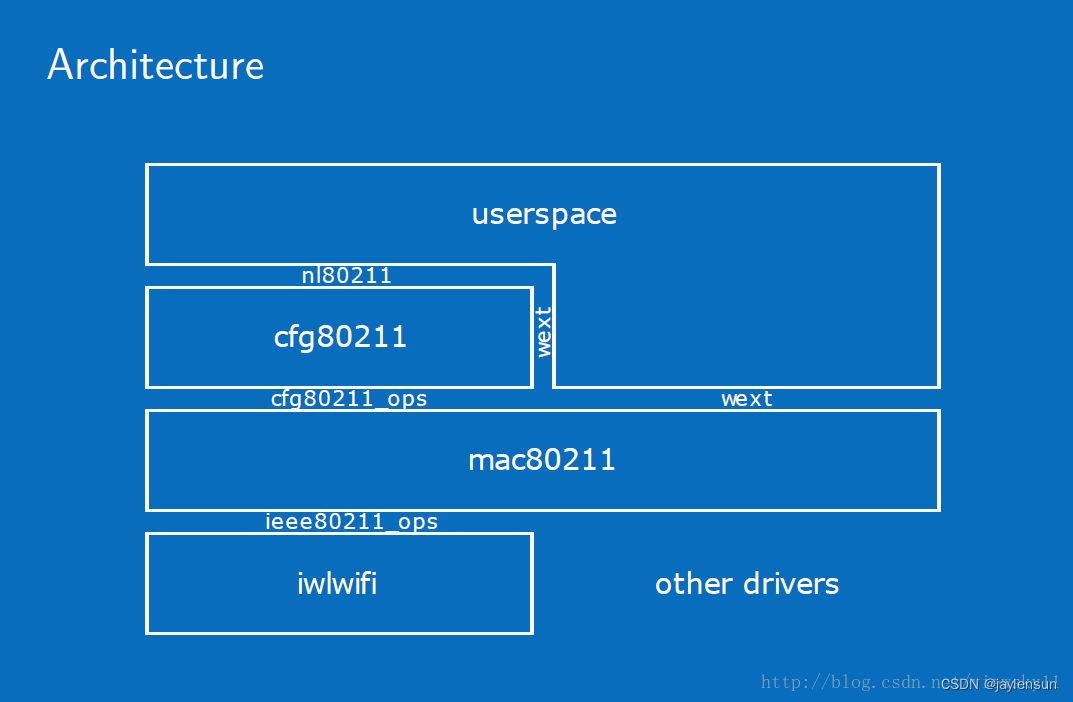

在体系结构中的位置如下图所示:
4. 调用框架

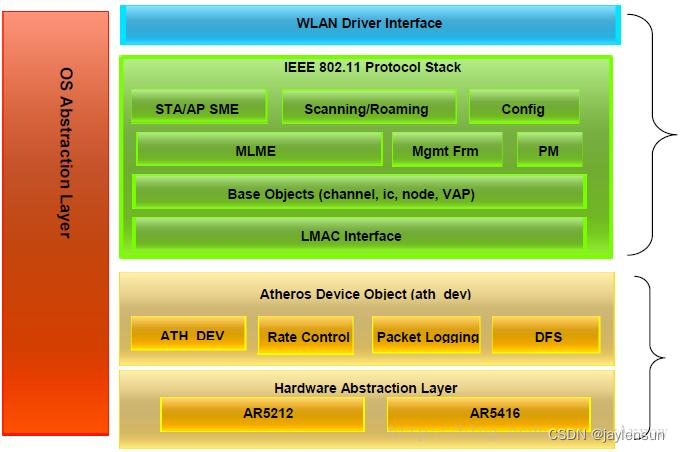

linux 底层网卡驱动框架如下:
