RIP防环机制简介

今天主要给大家介绍一下RIP的放环机制，作为一种动态路由协议，防止环路的产生是其在设计和实现时要着重考虑的内容。要看懂本文，您不需要太高的理论知识，但是要具备基本的计算机网络和路由相关知识，如果您对上述知识还不是特别了解，可以查阅我博客内其他文章，相信您一定会有收获。

一、RIP环路的产生

要解决RIP环路问题，首先要弄懂为什么RIP会产生环路。RIP协议产生环路原因如下：

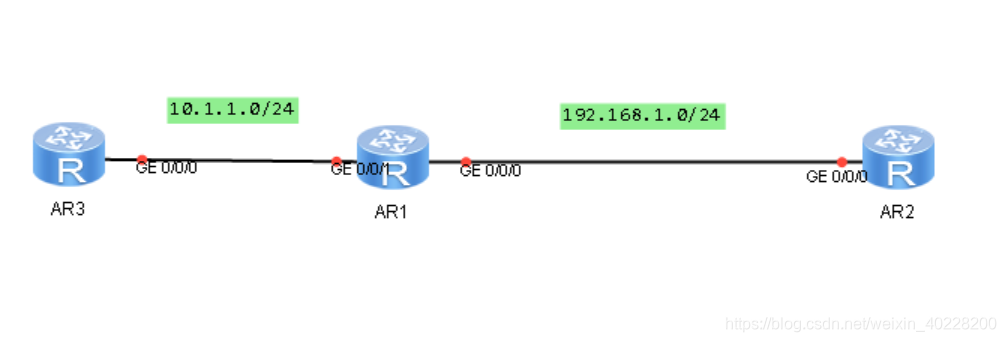

如上图所示，假设R1和R2路由器运行了RIP协议，R1通过RIP协议将10.1.1.0路由传递给了R2。在这种情况下，在R1的路由表中，10.1.1.0网段的跳数为1，而在R2的路由表中，10.1.1.0 的跳数为2。现在假设R1的10.1.1.0网段连接断掉了，此时对于R1来说，就把10.1.1.0网段的路由设为不可达。但是如果没有放环机制，可能会出现以下问题。在R1没有把10.1.1.0网段的路由不可达消息传递给R2的时候，R2向R1传递了一条10.1.1.0的跳数为2的路由，这样一来，R1认为虽然自己可能无法到达10.1.1.0，但是通过R2可以到达10.1.1.0网段，因此R1会在自己的路由表中加入10.1.1.0网段的路由，并且其下一条是R2。这样子，路由环路就产生了，因为在这种情况下，R1把发往10.1.10网段的数据包发给了R2，而R2又把该数据包回传给R1，数据包在R1和R2之间来回传递。

二、RIP环路的解决

前面我们介绍了RIP协议环路产生的原因，下面我们来介绍一下如何避免产生RIP环路。
（一）定义最大跳数
在上述发生路由环路的情景下，假设R1和R2继续向对方通告10.1.1.0网段的路由，则每次收到对方的路由信息后，都会使得该路由跳数加1，因此该网段的路由跳数就会不断增加。
针对这一特性，RIP设计了以下原则：认为跳数为16的路由不可达，这样一来，当该网段路由跳数达到16时，就停止向对方传递路由。定义最大条数，在一定程度上，解决了路由环路问题。
（二）水平分割
然而，定义最大条数在解决路由环路问题上显得非常迟缓，除了定义最大条数之外，RIP协议还引入了水平分割机制，来防止路由环路。什么是水平分割呢？水平分割就是从一个路由器学习到的路由，不会再通告给该路由器。以上述情景举例，R2从R1处学习到了10.1.1.0网段的路由，因此R2不会传递给R1，当R1连接10.1.1.0网段出现故障后，就不会收到R2传来的10.1.1.0网段的路由了，因此可以避免路由环路。
（三）毒性逆转
除了水平分割机制，RIP还定义了毒性逆转机制，也可以防止路由环路。毒性逆转机制是指，当一个路由器从另一个路由器收到一个网段的路由后，会将该路由设置为条数为16，回送给对方。以上述情景距离，毒性逆转就是在R2收到R1的10.1.1.0网段的路由后，会发送给R1跳数为16的10.1.1.0网段的路由。
形象的说，水平分割就是如果我从你这里学到了路由，那么我就不应该把这台路由再告诉你。而毒性逆转是指如果我从你这里学到了路由，那么我就应该告诉你，这条路由从我这里走不通。
（四）触发更新
相比于水平分割和毒性逆转，触发更新是从另一个角度来解决路由环路问题。触发更新是指当一个路由器发现自身的路由出现变化时，立刻发送路由更新消息通知其他路由器。以上述情景举例，当R1发现10.1.1.0网断不可达时，就立即将该消息发送给R2，同时R2也会立即更新自己的路由表，这样就避免了再次回传该路由给R1，避免了路由环路。
