<3>VRRP的工作机制和工作过程

1、报文格式

VRRP协议的正常工作依赖于VRRP报文的正常收发。VRRP只定义了一种报文格式，即通告（Advertisement）报文，它将封装在IP报文中，IP头部的协议号字段值为112，报文的目的IP地址是组播地址224.0.0.18，VRRP报文指的就是通告报文。

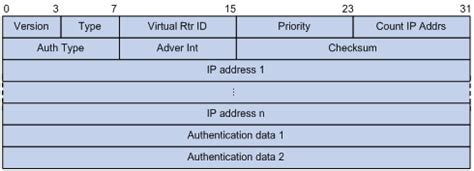

各个字段的含义如下：

• 版本（Version）：4比特；指VRRP协议版本，VRRPv2此字段为2，VRRPv3此字段为3。
• 类型（Type）：4比特；定义了VRRP报文的类型。本版本的协议仅定义了一个报文类型：1。
• 虚拟路由器ID（VRID）：8比特；虚拟路由器标识（VRID）字段标识了此报文所报告状态的虚拟路由器。可配置的范围是1–255。没有缺省值。属于同一个VRRP组的路由器的路由器需要使用相同的VRID。
• 优先级（Priority）：8比特；Priority字段申明了发送此报文的VRRP路由器的优先级。值越高优先级越高，路由器也就越有可能成为Master。缺省的VRRP路由器优先级为100（在华为路由器默认优先级为100）。优先级值0 用于指示当前虚拟路由器的主路由器停止参与VRRP组。
• IP地址个数（Count IP Address）：8比特；在此VRRP通告中包含的虚拟IP地址的数量。这个字段指示了该报文后续的”IP肚地址“字段的个数。
• 认证类型（Authentication Type）：8比特；定义的认证方法有：
• （1）0 : No Authentication 不认证该认证类型表明VRRP协议报文的交换不需要认证。在发送VRRP协议报文时，Authentication Data 字段将被置为0；而在接收协议报文时，Authentication Data 字段被忽略。
• （2）1 : Simple Text Password，表示明文认证方式。
• （3）2: IP Authentication Header，表示MD5认证方式。
• 通告间隔（Advertisement Interval）：8比特；VRRP通告间隔时间，单位为秒。缺省情况下，VRRP的报文发送时间间隔为为1秒。
• 校验和（Checksum）：16比特；校验和，用于检测VRRP报文中的数据破坏情况。
• IP地址（IP Address）：32比特；VRRP虚拟IP地址
• 认证数据（Authentication Data）：32比特；VRRP认证数据，当VRRP明文认证或者MD5认证被激活时，该字段则填充相应的数据。

2、状态机

VRRP定义了三种状态，RFC3768（Virtual Router Redundancy Protocol）详细的描述了这些状态。

<1>Initialize（初始状态）

Initialize状态是VRRP的初始状态，在接口配置VRRP后，如果该接口是Down的（例如接口被关闭，或者没有连接任何的线缆），那么该接口的VRRP状态将会停滞在Initialize。

当接口Up之后，如果其VRRP优先级为255（这种情况发生在该接口的实际IP地址是VRRP虚拟IP地址的情况），那么接口的VRRP状态将由Initialize切换到Master，而如果接口的VRRP优先级不是255，则进入Backup状态。

<2>Backup（备份状态）

【1】处于Backup 状态的路由器是VRRP组中的备用路由器，作为一条备用设备，它不会参与数据转发工作，但是它会实时监控当前Master路由器的状态，并随时准备接替它的工作。Backup路由器会进行的工作有以下：

• 对关于VRRP虚拟IP地址的ARP请求不予回答
• 丢弃目的MAC地址为VRRP虚拟MAC地址的数据帧
• 不接收目的IP地址为VRRP虚拟IP地址的数据包
• 实时侦听Master路由器发送的VRRP报文，以便了解其工作状态。
• 当收到一个VRRP报文时：

（1）若该VRRP报文的优先级为0（这可能意味着当前Master路由器希望主动放弃Master侦听），则将Master_Down_Timer设置为Skew_Time。

（2）若该VRRP报文的优先级不为0，则当抢占功能（Preempt Mode）未激活时，或者当VRRP报文中的优先级大于或者等于本监控优先级时，将Master_Adver_Interval设置未VRRP报文中的Advertisement Interval，并重置Master_Down_Timer，将Master_Down_Timer的时间设置为Master_Down_Interval。

（3）若该VRRP报文的优先级不为0，则当抢占功能（Preempt Mode）激活并且VRRP报文中的优先级小于本接口优先级时，忽略该VRRP报文，立刻切换到Master状态。

【2】当Master_Down_Timer超时（这意味着它认为当前的Master路由器已经失效）。

（1）将接口的状态切换到Master。

（2）开始从接口发送自己的VRRP报文。

（3）从接口发送一个免费ARP Request（Gratuitous ARP Request）广播帧，该ARP Request 携带了VRRP虚拟IP地址及虚拟MAC地址的绑定信息，用于刷新该接口所直连的广播域内的设备的ARP表，MAC地址表。

对以上的专业术语解释：

（1）Master_Adver_Interval：Master路由器所发送的VRRP报文中，Advertisement Interval 字段所填充的值，缺省时该值为1s，【该时间间隔即Master路由器周期性发送VRRP报文的时间间隔】。

（2）Master_Down_Timer：Backup路由器将持续接收来自当前Master路由器的VRRP报文，每当报文到达时，Backup路由器上的Master_Down_Timer会被重置。如果一定时间内没有收到来自Master路由器的VRRP报文并导致Master_Down_Timer超时，那么Backup路由器将认为Master路由器已经失效。

（3）Master_Down_Interval：一定时间内没有收到来自Master路由器的VRRP报文后，Backup路由器可认为当前Master路由器已经失效。Master_Down_Interval = （3 * Master_Adver_Interval） +  Skew_Time。

（4）Skew_Time：一个偏移时间；Skew_Time = （（256 - VRRP优先级） * Master_Adver_Interval ） / 256.

<3>Master（主状态）

处于Master状态的路由器是当前VRRP组的主路由器，它承担数据转发任务。Master路由器会进行如下工作。

• 当收到关于虚拟IP地址的ARP请求时，以虚拟MAC地址进行回应。
• 转发目的MAC地址为虚拟MAC地址的报文。
• 周期性的发送VRRP报文，时间间隔缺省值为1s
• 当其收到一个VRRP报文时：

（1）若该VRRP报文的优先级为0，则继续发送自己的报文。

（2）若该VRRP报文的优先级不为0，并且比本接口的VRRP优先级值更大，或者VRRP优先级值相等但是VRRP报文的源IP地址比本IP地址更大，则将接口的状态切换到Backup状态、

（3）若该VRRP报文的优先级不为0，并且比本接口的VRRP优先级值更小，则忽略该VRRP报文。

（4）小总结：

Master路由器接收到VRRP报文，优先级为0，则继续转发VRRP；优先级不为0，【1】比本接口VRRP优先级高或者优先级相等但IP地址大，则切换为Backup；【2】比本接口VRRP优先级小，则忽略。

3、Master路由器的”选举“和工作过程

（1）Master路由器的”选举“

在一个VRRP组中，正常情况下只能存在一台Master路由器。VRRP根据优先级和IP地址来决定哪台路由器充当Master。优先级的范围时0-255，优先级越大越优先，则路由器就越有可能成为Master。其中0和255是两个特殊的优先级，不能被直接配置。

【1】优先级为255：当路由器的接口IP地址与VRRP虚拟IP地址相同时，它的优先级将自动会变成最大值255，此时该路由器被称为IP地址的拥有者（IP Address Owner）。

【2】优先级为0：它出现在Master路由器主动放弃Master角色时，例如当接口的VRRP配置被手工删除时，该Master路由器会立即发送一个优先级为0的VRRP报文，用来通知网络中的Backup路由器。

当一个激活了VRRP的接口Up之后，如果接口的VRRP优先级为255，那么其VRRP状态将直接从Initialize（初始状态）切换到Master（主状态），而如果接口的VRRP优先级不为255，那么首先切换到Backup（备份状态），然后再看竞争结果决定是否切换到Master。

如果在同一个广播域的同一个VRRP组内出现两台Master路由器，那么它们将比较自己与对方的优先级，优先级的值更大的设备胜出，继续保持Master状态，而竞争失败的路由器则切换到Backup状态。如果这两台Master路由器的优先级相等，那么接口IP地址更大的路由器接口将会保持Master状态，而另一台设备则切换到Backup状态。当然，一个网络在稳定运行时，同一个VRRP组内不应该同时出现两台Master路由器。

处于Master状态的路由器会周期性的发送VRRP报文，并在报文中描述自己的优先级，IP地址等等信息。同一个广播域中，同一个VRRP组的Backup路由器会侦听这些报文。如果此时网络中新出现一台Backup路由器（其优先级高于当前的Master路由器），激活了抢占功能，那么它会忽略收到VRRP报文，并且切换到Master侦听，同时发送自己的VRRP报文并在报文中描述其优先级等信息，而此前的Master路由器在收到了该VRRP报文后，则切换到Backup状态。

（2）工作过程

(1) 路由器使能VRRP功能后，会根据优先级确定自己在备份组中的角色。优先级高的路由器成为Master路由器，优先级低的成为Backup路由器。Master路由器定期发送VRRP通告报文，通知备份组内的其他路由器自己工作正常；Backup路由器则启动定时器等待通告报文的到来。

(2) 在抢占方式下，当Backup路由器收到VRRP通告报文后，会将自己的优先级与通告报文中的优先级进行比较。如果大于通告报文中的优先级，则成为Master路由器；否则将保持Backup状态。

(3) 在非抢占方式下，只要Master路由器没有出现故障，备份组中的路由器始终保持Master或Backup状态，Backup路由器即使随后被配置了更高的优先级也不会成为Master路由器。

(4) 如果Backup路由器的定时器超时后仍未收到Master路由器发送来的VRRP通告报文，则认为Master路由器已经无法正常工作，此时Backup路由器会认为自己是Master路由器，并对外发送VRRP通告报文。备份组内的路由器根据优先级选举出Master路由器，承担报文的转发功能。
（转载于https://blog.csdn.net/looyo/article/details/5492014）
