（4）通过 VLAN 和第 3 层转发来控制广播域

VLAN简介

VLAN 概述

- 虚拟局域网 (VLAN)
-让网络管理员建立多组逻辑上联网的设备

VLAN优点

（1）安全；（2）成本降低；（3）性能提高
（4）广播风暴防范；（5）提高IT员工的效率；（6）简化项目管理或应用管理

VLAN 特性

VLAN ID：

（1）普通范围的ID：
1-1005
1002-1005保留宫令牌环VLAN和FDDI VLAN
1和1002-1005是自动创建的，不能删除。
存储在闪存的vlan.dat文件内

（2）扩展范围的ID
1006-4094
为服务商提供设计
比普通范围VLAN的功能选项更少
存储在运行配置文件中。

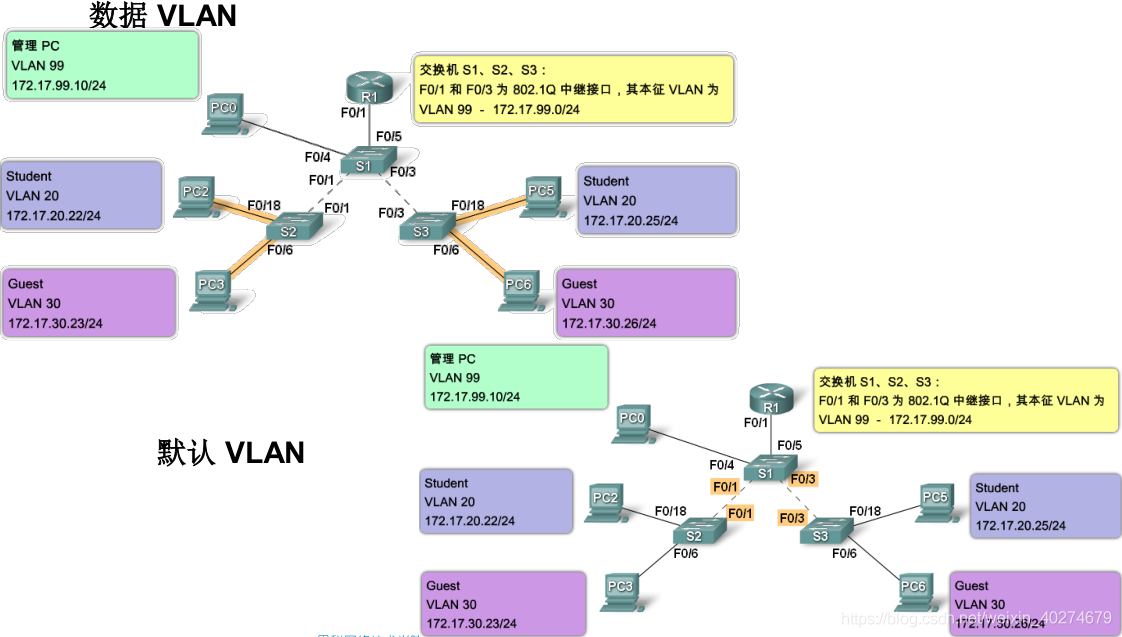

VLAN的类型

常见的 VLAN 术语

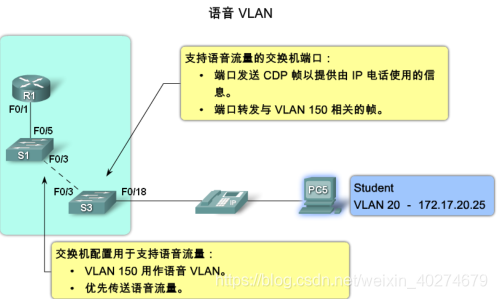

语音 VLAN
–因此 VoIP 流量要求：
•足够的带宽来保证语音质量
•高于其它网络流量类型的传输优先级
•能够在融合网络中得到路由
•在网络上的延时小于 150 毫秒 (ms)

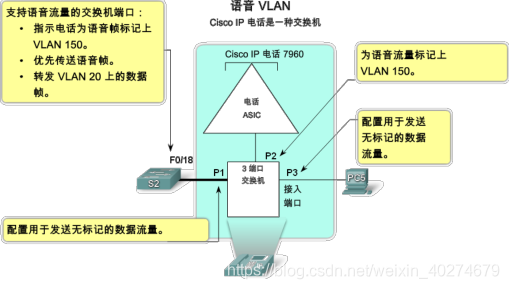

语音 VLAN
- Cisco 电话是一种交换机
Cisco IP 电话集成了一台三端口的 10/100 交换机，如图所示。从这些端口可连接到如下设备：
•端口 1 连接到交换机或其它 IP 语音 (VoIP) 设备。
•端口 2 是内部 10/100 接口，用于传送 IP 电话流量。
•端口 3（接入端口）连接到 PC 或其它设备。

一个 VLAN具备一个LAN的所有特征，因此VLAN 必须像 LAN 一样处理网络流量

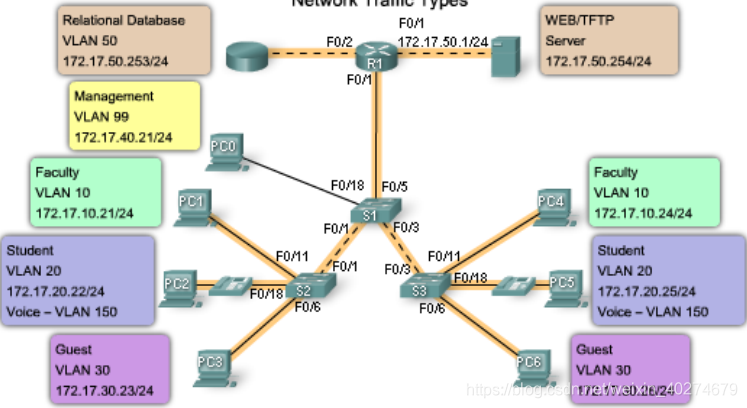

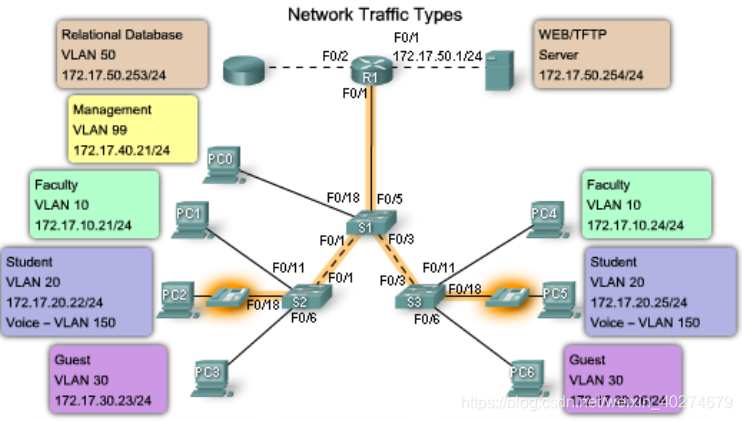

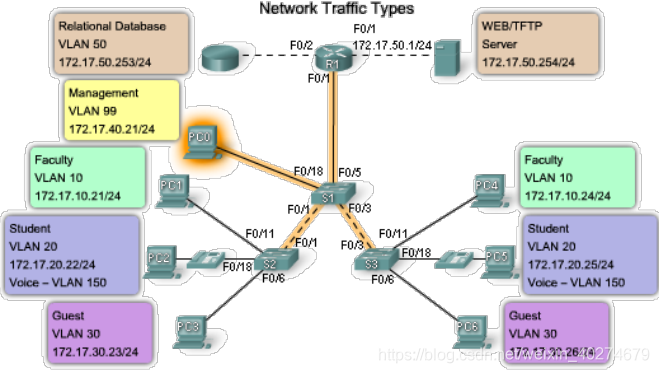

网络传输类型：网络管理和传输控制.

网络流量类型：IP 电话

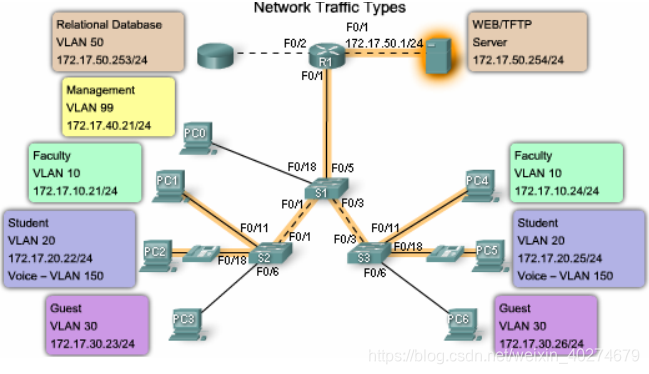

网络流量类型：IP 组播

网络流量类型：普通数据

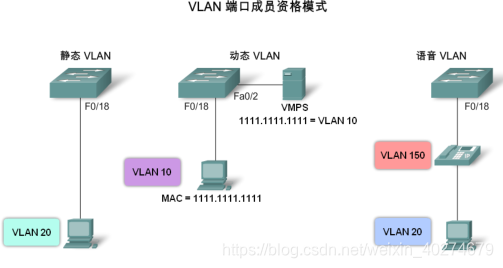

交换机端口成员资格模式

（1）VLAN 交换机端口模式

-静态 VLAN －交换机上的端口以手动方式分配给 VLAN
-动态 VLAN-使用 VMPS 可以根据连接到交换机端口的设备的源 MAC 地址，动态地将端口分配给 VLAN
-语音 VLAN －将端口配置到语音模式可以使端口支持连接到该端口的 IP电话

（2）交换机端口模式配置

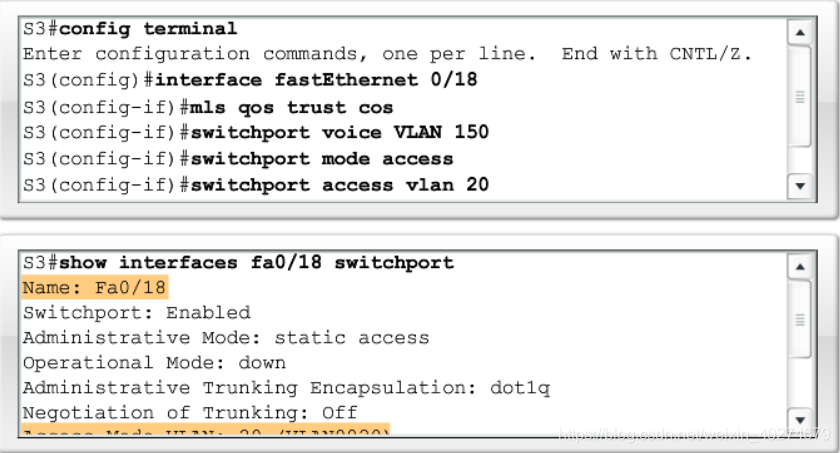

（3）语音模式配置

通过 VLAN 控制广播域

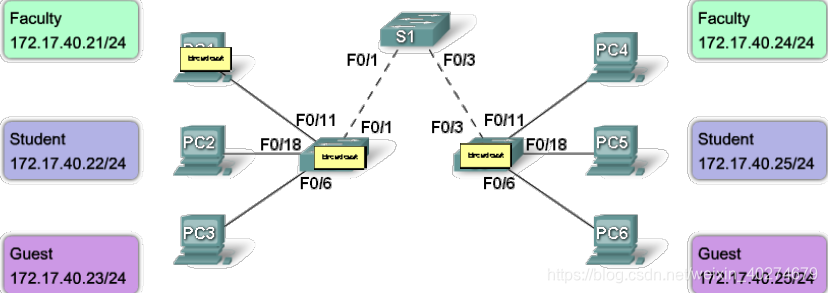

（1）没有VLAN 时的网络广播

（2）划分了VLAN的网络广播

–为交换机配置 VLAN 后，特定 VLAN 中的主机所发出的单播流量、组播流量和广播流量，其传输均仅限于该 VLAN 中的设备.
–细分广播域可以通过 VLAN（在交换机上）也可以通过路由器完成。无论是否使用 VLAN，位于不同第 3 层网络的设备都必须通过路由器才能通信

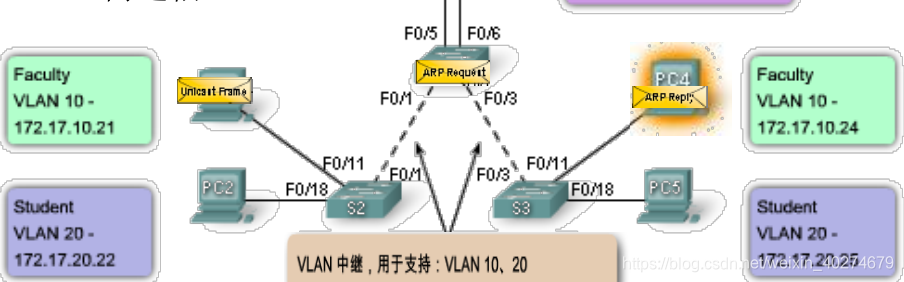

VLAN 内通信：

（3）通过交换机和路由器控制广播域

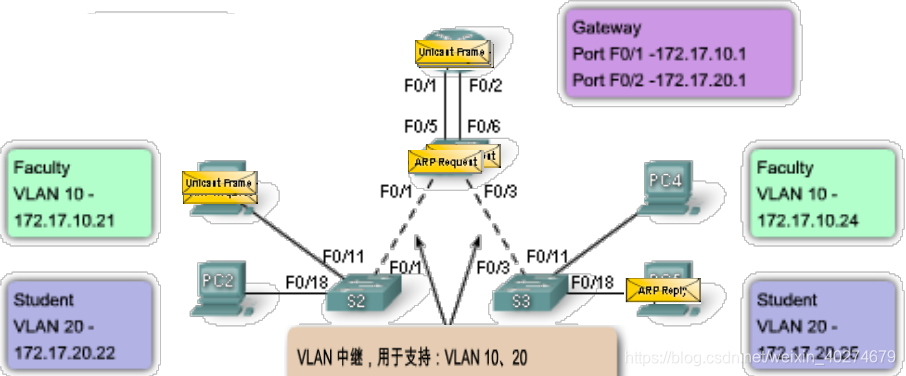

VLAN 间通信

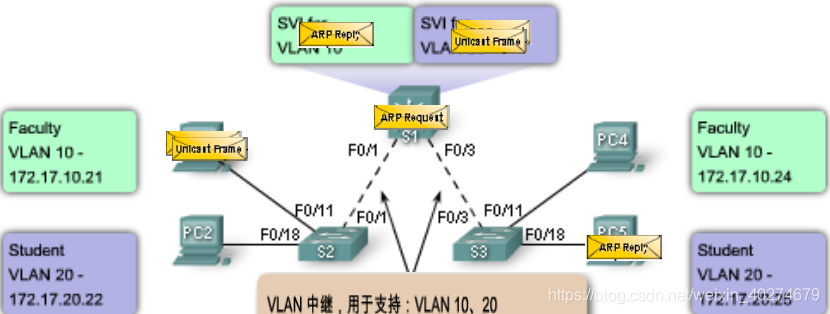

（4）通过 VLAN 和第 3 层转发来控制广播域

换机虚拟接口 (SVI) 技术允许第 3 层交换机在 VLAN 之间路由数据传输

VLAN中继

VLAN 中继的定义

-中继是两台网络设备之间的点对点链路，负责传输多个 VLAN 的流量
-VLAN 中继可让 VLAN 扩展到整个网络上
-Cisco 支持使用 IEEE 802.1Q 来协调快速以太网接口和千兆以太网接口
-VLAN 中继不属于具体某个 VLAN

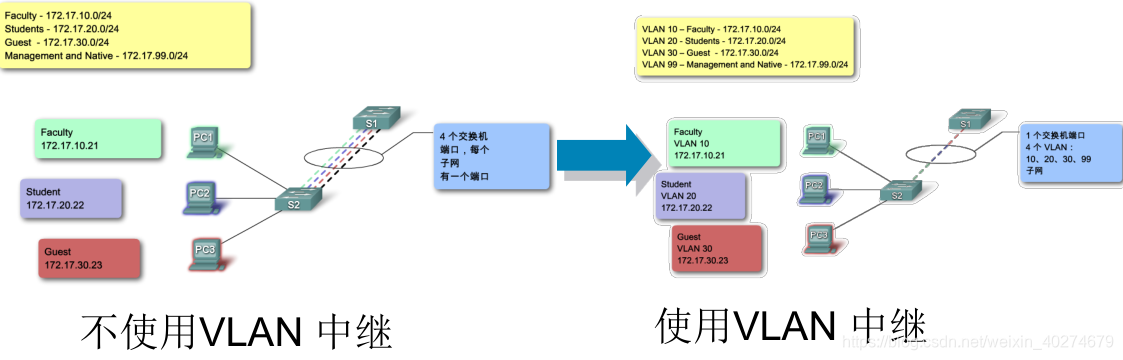

中继能解决什么问题？

802.1Q 帧标记
-交换机根据以太网帧头信息来转发数据包
-802.1Q 封装帧头

VLAN 标记字段详细信息
- VLAN 标记字段包含一个 EtherType（以太类型）字段、一个标
记控制信息字段和 FCS 字段

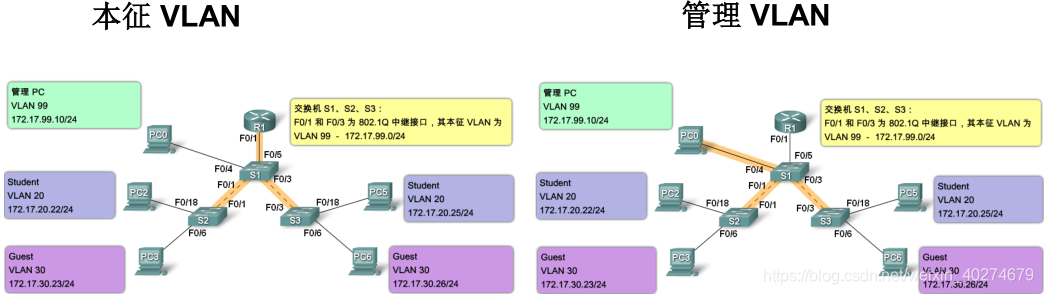

本征 VLAN 和 802.1Q 中继

本征 VLAN上的有标记帧：

被交换机丢弃
设备不应当标记发往本征 VLAN的控制流量

本征 VLAN上的无标记帧：

将PVID（Port VlanID）更改为已配置的本征 VLAN的值
保持为无标记
在已配置的本征 VLAN上转发

本征VLAN 配置举例

Cisco IOS CLI命令语法
在交换机S1上进入全局配置模式	configure terminal
进入接口配置模式	interface F0/1
将F0/1接口定义为IEEE 802.1Q中继	switchport mode trunk
将VLAN99配置为本征VLAN	switchport trunk native vlan 99
返回特权执行模式	end

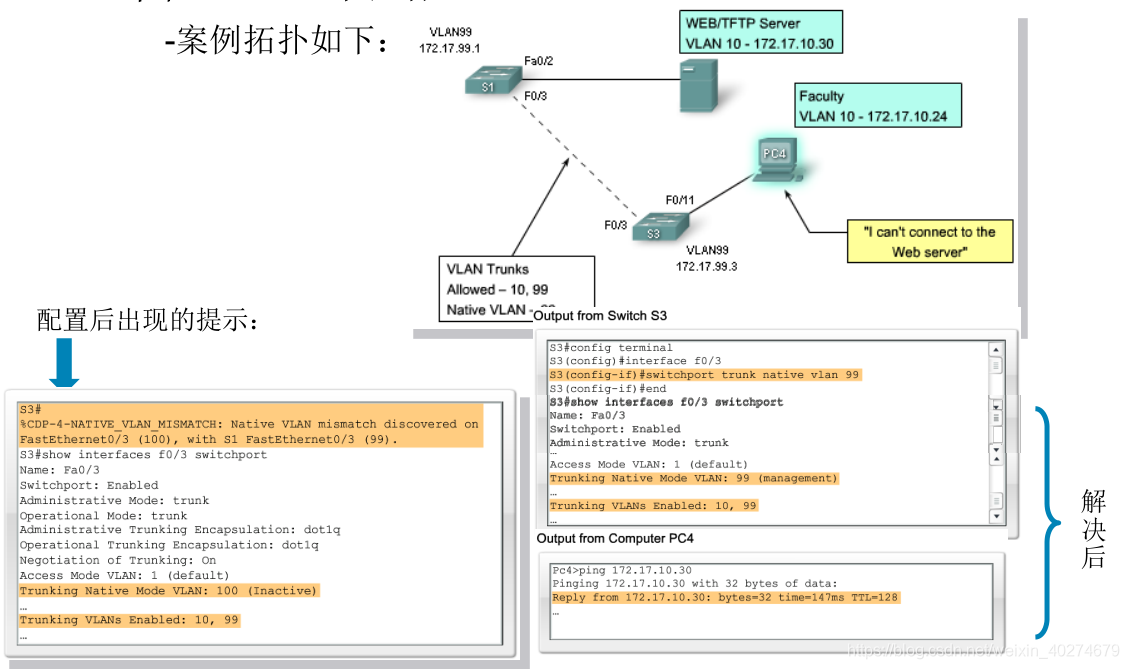

本征 VLAN检验

show interfaces F0/1 switchport

VLAN 中继工作方式

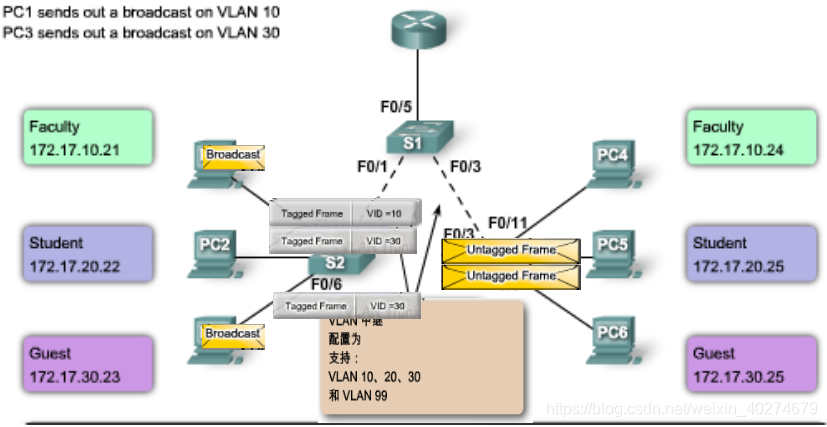

中继工作例子
（1）PC1发送广播给VLAN10的主机
（2）PC3发送广播给VLAN30的主机
（3）S2是配置了Trunk的交换机，给每个数据帧打标
（4）S1和S2之间的Trunk上传输打标的数据帧；并且发送到相应的VLAN10和VLAN30的端口
（5）S1和S3之间的Trunk上传输打标的数据帧
（6）S3把非打标数据帧发送到正确端口上

中继模式

IEEE and ISL

-IEEE 802.1Q 中继端口同时支持有标记流量和无标记流量.
-在 ISL 中继端口上，所有收到的数据包都应该封装有 ISL 帧头，并且所有发送的数据包也都有 ISL 帧头。从 ISL 中继端口收到的本征帧（无标记帧）会被丢弃。ISL 是不再建议使用的一种中继端口模式，许多 Cisco 交换机也不再支持该模式。

DTP

– DTP（动态中继协议）是 Cisco 的专有协议。
–当交换机端口上配置了某些中继模式后，此端口上会自动启用DTP。

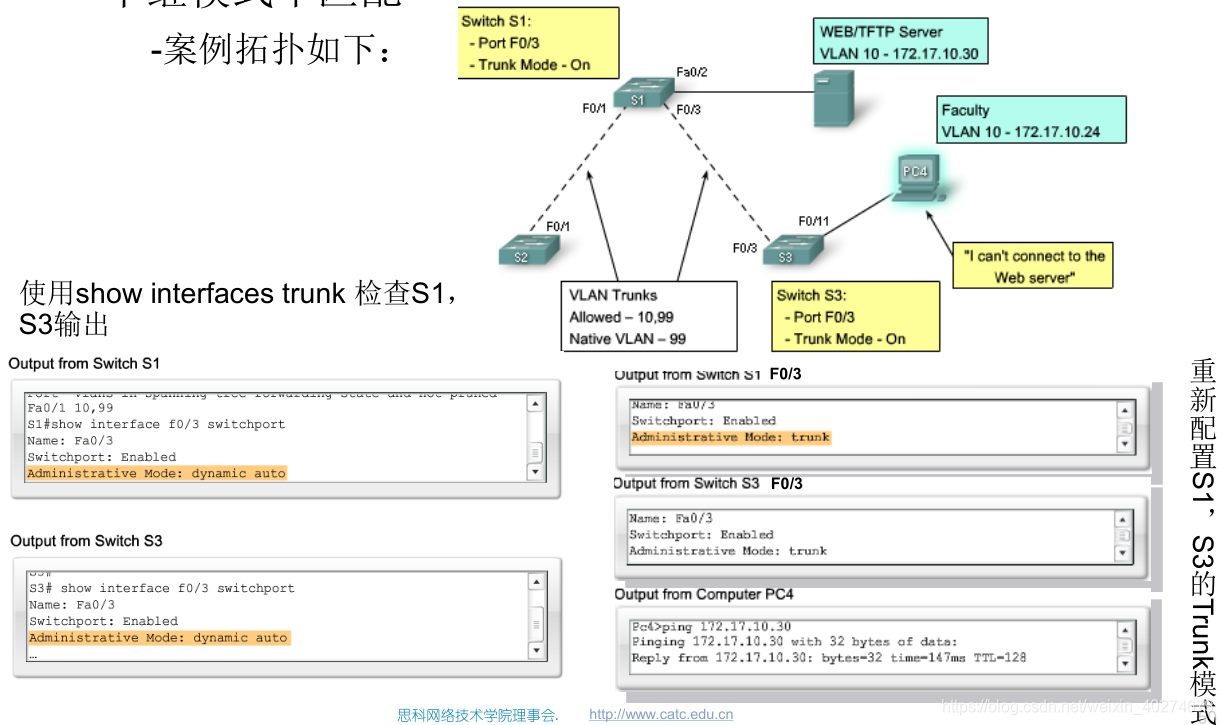

中继模式

-开启（默认）.
-动态自动
-动态期望.
-关闭 DTP

配置VLAN和中继

配置VLANs 和中继概述

1.创建VLAN
2.静态的将交换机端口分配给VLAN
3.检验VLAN配置
4.对交换机间链接启用中继
5.检验中继配置。

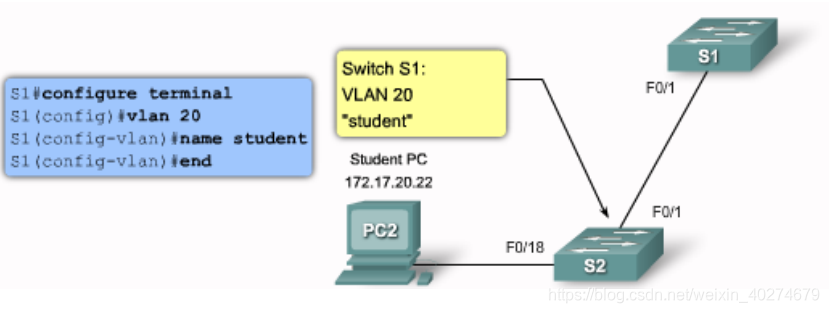

配置VLAN

添加 VLAN

Cisco IOS CLI 命令语法
从特权模式切换到全局配置模式	configure terminal
创建VLAN，VLAN id是要创建的VLAN，切换到VLAN配置模式创建VLAN vlan id	vlan vlan id
（可选）指定唯一的VLAN名称来标识VLAN，如果没有输入名称，则默认为在“VLAN”后面提娜佳多个零，再加上VLAN号	name vlan name
返回特权执行模式。您必须结束配置会话，使配置保存在VLAN.dat文件中，并使配置生效	end

注：您不仅可以输入单个的 VLAN ID，还可以使用 vlan vlan-id 命令，输入以逗号分隔的一系列 VLAN ID 或以连字符分割的 VLAN ID 范围，例如：switch(config)#vlan 100,102,105-107。

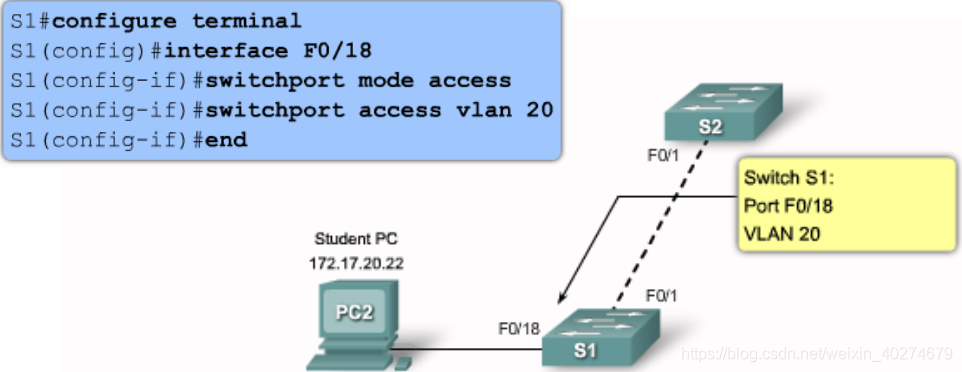

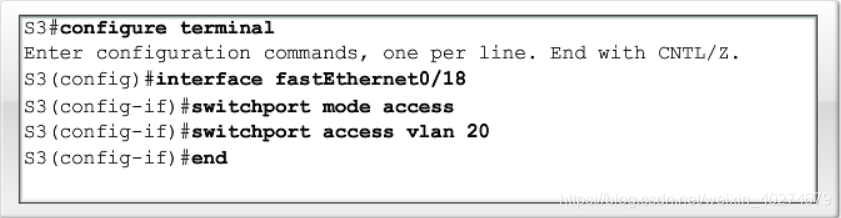

分配交换机端口
-当手动将交换机端口分配给 VLAN 时，这种端口称为静态接入端口。静态接入端口一次只能分配给一个 VLAN
-命令语句：

分配交换机端口
进入全局配置模式	configure terminal
进入接口以分配VLAN	interface interface-id
定义端口的VLAN成员资格模式	switchport mode access
将端口分配给VLAN	switchport access vlan vlan-id
返回特权执行模式	end

管理VLAN

检验 VLAN 和端口成员资格
-配置 VLAN 后，可以使用 Cisco IOS show 命令检验 VLAN 配置
-命令语句如下：

（1）Show VLAN 命令

show vlan [brief | id vlan-id | name vlan-name | summary]
每行显示一个VLAN的VLAN名称，状态和端口	brief
显示由VLAN ID号标识的某个VLAN的相关信息，vlan id范围是1到4094	id vlan-id
显示由VLAN名称标识的某个VLAN的相关信息，VLAN名称是介于1到32个字符之间的ASCII字符串	name vlan-name
显示VLAN摘要信息	summary

（2）Show Interfaces 命令

show interfaces [interface-id | vlan vlan-id | switchport]
有效的接口包括物理端口（包括类型，模块和端口号）和端口通道。端口通道的范围是1-6	interface-id
vlan标识，范围是1-4094	vlan vlan-id
显示交换端口的管理状态和运行状态，包括端口阻塞设置和端口保护设置	switchport

检验 VLAN 和端口成员资格
-用show命令看到的：

show vlan name student

show vlan summary

show interfaces vlan 20

show interfaces fa0/10 switchport

-使用命令：no vlan vlan-id
delete flash:vlan.dat
-验证命令：show vlan brief

注：删除 VLAN 之前，务必先将所有的成员端口重新分配给其它 VLAN。在删除 VLAN 后，任何未转移到活动 VLAN 的端口都将无法与其它站点通信。

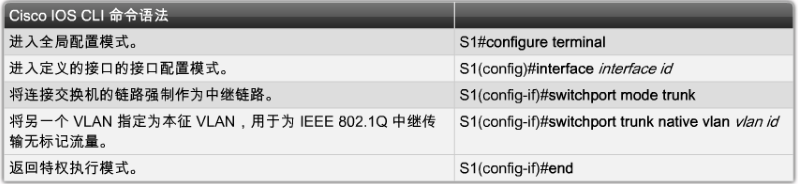

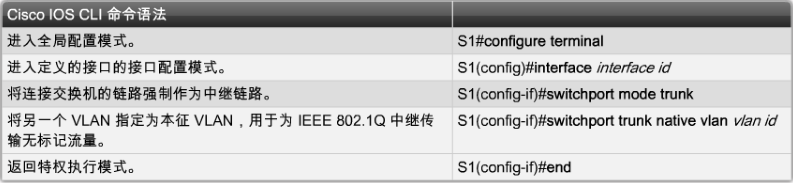

配置802.1Q中继

Cisco IOS CLI命令语法
进入全局配置模式	configure terminal
进入定义的接口的接口配置模式	interface interface id
将连接交换机的链路强制作为中继链路	switchport mode trunk
将另一个VLAN指定为本征VLAN，用于为IEEE 802.1Q中继传输无标记流量	switchport trunk native vlan vlan id
返回特权执行模式	end

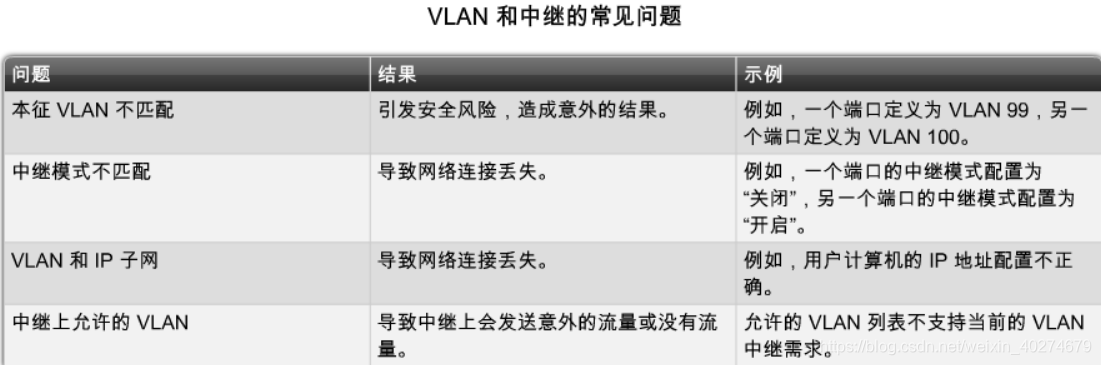

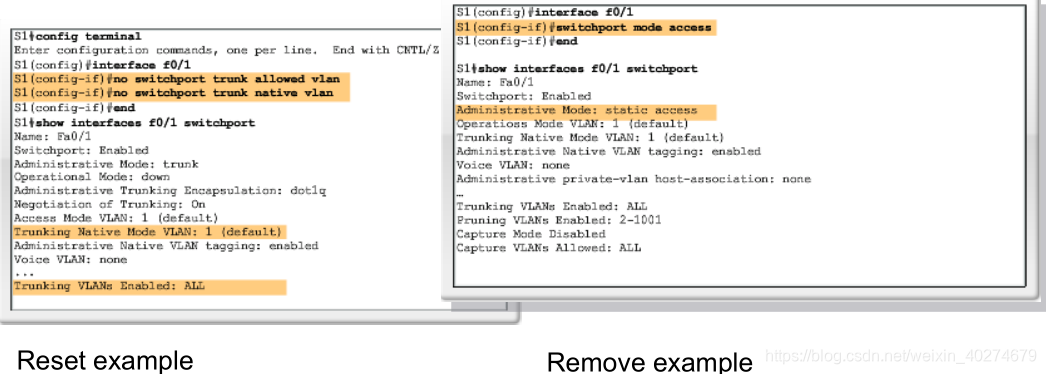

命令语句：
