<6>路由基础——黑洞路由

目录

前言

黑洞路由的配置

黑洞路由的应用场景

---

前言

一般来说，一条路由无论是静态的或者是动态的，都需要关联到一个出接口，路由的出接口指的是设备要达到一个目的网络时的出站接口。路由的出接口可以是该设备的物理接口，例如百兆，千兆以太网接口，也可以是逻辑接口，例如VLAN接口（VLAN Interface），或者是隧道（Tunnel）接口等等。在众多类型的出接口中，有一种接口非常特殊，那就是Null（无效）接口，这种类型的接口只有一个编号，也就是0。Null 0是一个系统保留的逻辑接口，当网络设备在转发某些数据包时。如果使用出接口为Null 0的路由，那么这些报文将直接丢弃，就像扔进一个黑洞（垃圾站），因此出接口为Null 0的路由又称为黑洞路由。

黑洞路由的配置

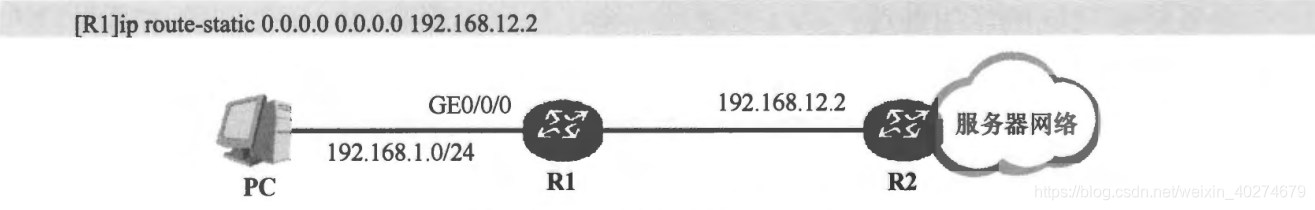

黑洞路由是一种颇有用处的路由，在图中，R1的GE0/0/0连接着一个终端网络，处于该终端网络的PC将默认网关设置为R1的GE0/0/0接口IP地址，而为了让PC能够访问R2右侧的服务器网络，我们在R1上配置了一条默认路由：

当PC机访问本地网段192.168.1.0/24之外的资源（包括服务器网络中所有的网段）时，流量都会先被发往R1，然后由R1转发给R2.现在网络中出现这样一个需求：在服务器网络中，有一个特殊的网段——192.168.200.0/24并不希望被PC访问，能否仅仅通过路由的配置来实现这个需求呢？

 答案是肯定的，使用黑洞路由便可，R1增加如下配置

ip route-static 192.168.200.0 255.255.255.0 NULL0

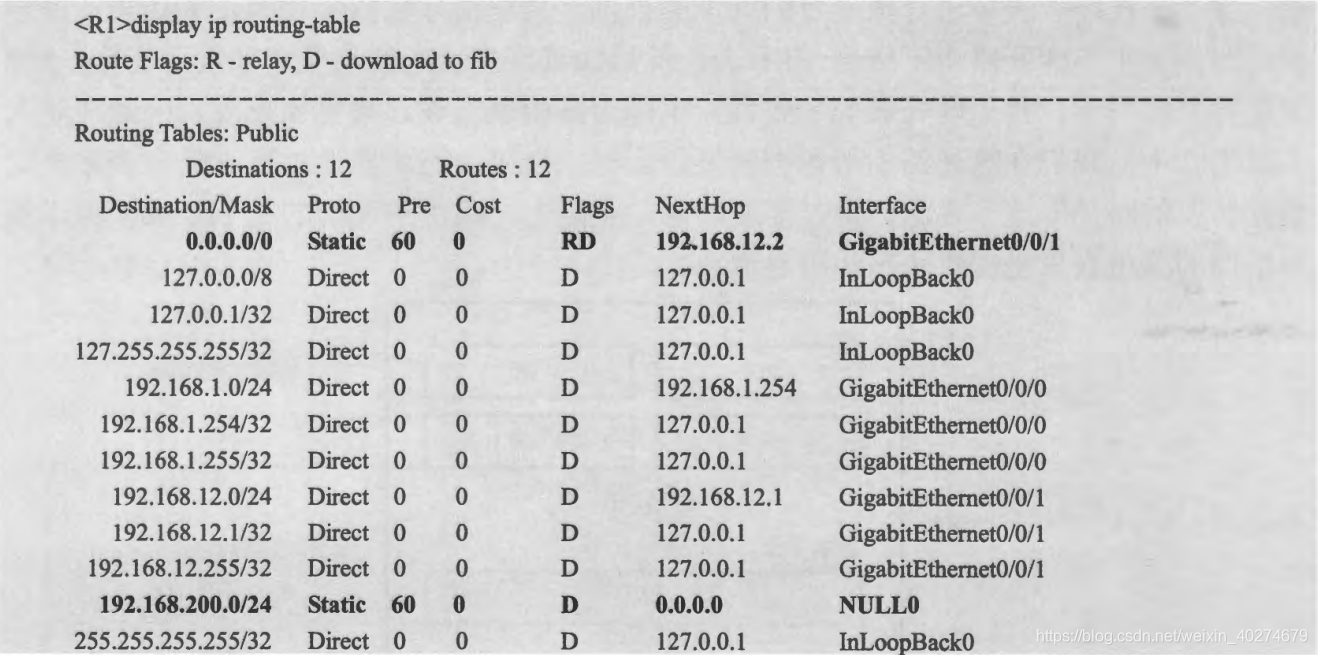

使用上述命令就可以为R1增加一条到达192.168.200.0/24的路由，而且该路由的出接口是NULL0，完成上述配置后，先查看一下R1的路由表。查看的命令是：display ip routing-table。

从路由表中，大家可以看见我们为R1所配置的黑洞路由。现在，当PC访问192.168.200.0/24时，数据包先被默认网关R1，R1通过路由表查询，发现数据包的目的IP地址匹配路由192.168.200.0/24，而这条路由的出接口是NULL 0，因此它将数据包直接丢弃。如此一来，PC将无法访问192.168.200.0/24。实际上，这是一种实现流量过滤的简单而且又有效的方法。

黑洞路由的应用场景

（1）在部署了路由汇总的网络中，用于防止数据转发出现环路

（2）在部署了NAT（网络地址转换）的网络中，用于防止数据转发出现的环路

（3）在BGP网络中，用于发布特定网段的路由
