理解 Server 节点的安装，以及注册 Agent 节点的步骤！
默认情况下，K3s 将以 flannel 作为 CNI 运行，使用 VXLAN 作为默认后端。CNI和默认后端都可以通过参数修改。
| Flag | 默认值 | 描述 |
|---|---|---|
| –cluster-cidr value | “10.42.0.0/16” | 用于 Pod IP 的网络 CIDR |
| –service-cidr value | “10.43.0.0/16” | 用于 service IP 的网络 CIDR |
| –service-node-port-range value | “30000-32767” | 为具有 NodePort 可见性的服务保留的端口范围 |
| –cluster-dns value | “10.43.0.10” | 用于 coredns 服务的集群 IP。应该在您的service-cidr范围内 |
| –cluster-domain value | “cluster.local” | 集群域名 |
| –flannel-backend value | “vxlan” | ‘none’, ‘vxlan’, ‘ipsec’, ‘host-gw’, 或 'wireguard’中的一个 |
1 Flannel 选项
Flannel 的默认后端是 VXLAN。要启用加密，请使用下面的 IPSec（Internet Protocol Security）或 WireGuard 选项。
| CLI Flag 和 Value | 描述 |
|---|---|
| –flannel-backend=vxlan | (默认) 使用 VXLAN 后端。 |
| –flannel-backend=ipsec | 使用 IPSEC 后端，对网络流量进行加密。 |
| –flannel-backend=host-gw | 使用 host-gw 后端。 |
| –flannel-backend=wireguard | 使用 WireGuard 后端，对网络流量进行加密。可能需要额外的内核模块和配置。 |
| –flannel-ipv6-masq | 将伪装规则应用于 IPv6 流量（默认为 IPv4）。仅适用于 dual-stack 或仅 IPv6 集群 |
# 默认安装K3s集群之后的网络配置
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_MIRROR=cn \
INSTALL_K3S_EXEC="--docker" \
K3S_KUBECONFIG_OUTPUT=/root/.kube/config \
INSTALL_K3S_VERSION="v1.21.14+k3s1" \
K3S_TOKEN="rancher" sh -
$ ls /var/lib/rancher/k3s/agent/etc/
cni containerd crictl.yaml flannel
$ cat /var/lib/rancher/k3s/agent/etc/flannel/net-conf.json
{
"Network": "10.42.0.0/16",
"EnableIPv6": false,
"EnableIPv4": true,
"IPv6Network": "::/0",
"Backend": {
"Type": "vxlan"
}
}
1.1 flannel-backend 使用 host-gw
原理就是将对方主机的IP地址，作为本机的默认网关，这样只要访问对方的Pod的话，就会把流量转发到对方的IP地址中。
这样，我就可以在安装 K3s 或者之后修改对应配置文件，来修改 Flannel 默认的后端网络配置选项(重启会覆盖不生效)了。下面，我们演示下，如何修改为 host-gw 模式。
# K3s master
# 主节点
# flannel-backend使用host-gw
# 该模式会把对端主机的IP当做默认网管(多Server情况)
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_MIRROR=cn \
INSTALL_K3S_EXEC="--flannel-backend=host-gw --docker" \
K3S_KUBECONFIG_OUTPUT=/root/.kube/config \
INSTALL_K3S_VERSION="v1.21.14+k3s1" \
K3S_TOKEN="rancher" sh -
# 查看K3s的网络配置，以及路由配置
$ k3s kubectl get nodes
NAME STATUS ROLES AGE VERSION
k3s1 Ready control-plane,master 36s v1.21.14+k3s1
# 默认的路由信息
$ route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.0.0.2 0.0.0.0 UG 102 0 0 ens33
10.0.0.0 0.0.0.0 255.255.255.0 U 102 0 0 ens33
10.42.0.0 0.0.0.0 255.255.255.0 U 0 0 0 cni0
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
$ cat /var/lib/rancher/k3s/server/token
K10467b95f1899b85c1542e8c1769876d4783ff25a2f49cc362570e8fb79edbd44a::server:rancher
# K3s agent
# 工作节点
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_MIRROR=cn K3S_URL=https://10.0.0.51:6443 \
INSTALL_K3S_EXEC="--docker" \
K3S_KUBECONFIG_OUTPUT=/root/.kube/config \
INSTALL_K3S_VERSION="v1.21.14+k3s1" \
K3S_TOKEN=rancher sh -
# 查看配置之后的网络配置
$ cat /var/lib/rancher/k3s/agent/etc/flannel/net-conf.json
{
"Network": "10.42.0.0/16",
"EnableIPv6": false,
"EnableIPv4": true,
"IPv6Network": "::/0",
"Backend": {
"Type": "host-gw"
}
}
$ k3s kubectl get nodes
NAME STATUS ROLES AGE VERSION
k3s1 Ready control-plane,master 69s v1.21.14+k3s1
k3s2 Ready <none> 14s v1.21.14+k3s1
# K3s master
$ route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.0.0.2 0.0.0.0 UG 102 0 0 ens33
10.0.0.0 0.0.0.0 255.255.255.0 U 102 0 0 ens33
10.42.0.0 0.0.0.0 255.255.255.0 U 0 0 0 cni0
10.42.1.0 10.0.0.31 255.255.255.0 UG 0 0 0 ens33
# 默认会将10.42.1.0/24的流量都转发到10.0.0.31默认网关(K3s Agent的IP地址)
# K3s agent
$ route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.0.0.2 0.0.0.0 UG 102 0 0 ens33
10.0.0.0 0.0.0.0 255.255.255.0 U 102 0 0 ens33
10.42.0.0 10.0.0.30 255.255.255.0 UG 0 0 0 ens33
# 默认会将10.42.0.0/24的流量都转发到10.0.0.30默认网关(K3s Server的IP地址)
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
1.2 启用 Directrouting
当主机在同一子网时，启用 direct routes(如host-gw)。vxlan 只用于将数据包封装到不同子网的主机上，同子网的主机之间使用 host-gw。默认值为 false。
要添加我们就不能修改其对应的网络配置文件，因为重新安装或者重启都会把这个配置冲掉(变成默认配置)，所以需要折中下。我们自建一个网络配置文件，然后在启动的时候执行从哪个配置文件里面加载对应配置。
# K3s master 和 agent
cat >> /etc/net-conf.json <<-'EOF'
{
"Network": "10.42.0.0/16",
"EnableIPv6": false,
"EnableIPv4": true,
"IPv6Network": "::/0",
"Backend": {
"Type": "vxlan"
"Directrouting": true
}
}
EOF
# K3s master
# --flannel-conf 用来自定义flannel的配置文件
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_EXEC="--flannel-conf=/etc/net-conf.json" \
INSTALL_K3S_MIRROR=cn sh -
# 查看路由信息
$ route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 10.0.0.2 0.0.0.0 UG 104 0 0 ens33
10.0.0.0 0.0.0.0 255.255.255.0 U 104 0 0 ens33
10.42.1.0 10.0.0.31 255.255.255.0 UG 0 0 0 ens33
172.17.0.0 0.0.0.0 255.255.0.0 U 0 0 0 docker0
2 自定义 CNI
使用 --flannel-backend=none 运行 K3s，然后在安装你选择的 CNI。按照 Calico CNI 插件指南 来修改 Calico 的 YAML 配置文件，在 container_settings 部分中允许 IP 转发。
2.1 Calico
Reference：https://docs.rancher.cn/docs/k3s/installation/network-options/_index
使用--flannel-backend=none运行 K3s，然后在安装你选择的 CNI。大多数 CNI 插件都有自己的网络策略引擎，因此建议同时设置 --disable-network-policy 以避免冲突。应该为 Canal 和 Calico 启用 IP 转发。请参考以下步骤。
- Canal
- Calico
按照Calico CNI 插件指南。修改 Calico YAML，在 container_settings 部分中允许 IP 转发，例如：
# 加到Calico的YAML文件中
# 允许IP转发(这个是K3s的一个限制；需要开启)
"container_settings": {
"allow_ip_forwarding": true
}
- name: CALICO_IPV4POOL_CIDR
value: "192.168.200.0/24"
# 通过在主机上运行以下命令，确保设置已被应用(true)
$ sudo cat /etc/cni/net.d/10-canal.conflist
如不配置 "allow_ip_forwarding": true， svclb-traefik 将会报错：/usr/bin/entry: line 6: can't create /proc/sys/net/ipv4/ip_forward: Read-only file system
# K3s master
# --cluster-cidr 指定Pod的网络(其中--cluster-cidr可不设置)
# --flannel-backend=none 主要的目的是启动k3s集群的时候，禁用掉默认的flanneld的网络插件
# 即没有任何CNI的网络插件的
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_MIRROR=cn \
INSTALL_K3S_EXEC="
--docker
--flannel-backend=none \
--cluster-cidr=192.168.200.0/16" \
K3S_KUBECONFIG_OUTPUT=/root/.kube/config \
INSTALL_K3S_VERSION="v1.21.14+k3s1" \
K3S_TOKEN="rancher" sh -
# 引用Calico网络插件(启动网络服务).
# kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/calico.yaml
$ kubectl create -f https://raw.githubusercontent.com/kingsd041/k3s-tutorial/main/05-安装-网络选项/calico.yaml
# 查看Node节点的情况
$ kubectl get nodes
NAME STATUS ROLES AGE VERSION
k3s1 Ready control-plane,master 3m17s v1.21.14+k3s1
# 查看K3s Server的Token信息
$ cat /var/lib/rancher/k3s/server/token
K108292174342c1e50b72900d10843d077bbcc5a05640ef8a167f4577179da6c1d7::server:rancher
#############################################################################################################
# K3s agent
$ curl -sfL https://rancher-mirror.rancher.cn/k3s/k3s-install.sh | \
INSTALL_K3S_MIRROR=cn \
INSTALL_K3S_EXEC="--docker" \
K3S_URL=https://10.0.0.51:6443 \
K3S_KUBECONFIG_OUTPUT=/root/.kube/config \
INSTALL_K3S_VERSION="v1.21.14+k3s1" \
K3S_TOKEN=rancher sh -
# 查看Node节点的情况
$ kubectl get nodes
NAME STATUS ROLES AGE VERSION
k3s1 Ready control-plane,master 5m58s v1.21.14+k3s1
k3s2 Ready <none> 103s v1.21.14+k3s1
# 查看Calico Pod的情况
$ kubectl get pod -A -o wide | grep calico
kube-system calico-node-z6b74 1/1 Running 0 4m14s 10.0.0.51 k3s1 <none> <none>
kube-system calico-kube-controllers-b656ddcfc-2jz8c 1/1 Running 0 4m13s 192.168.200.132 k3s1 <none> <none>
kube-system calico-node-nn24j 1/1 Running 0 2m36s 10.0.0.52 k3s2 <none> <none
参考资料：https://docs.projectcalico.org/getting-started/kubernetes/k3s/quickstart
部署 Calico 网络插件：kubectl apply -f https://raw.githubusercontent.com/projectcalico/calico/v3.25.0/manifests/calico.yaml
[ 推荐使用Manifest的方式部署 Calico ]
测试集群Yaml文件
---
# nginx-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-deploy
namespace: default
labels:
app: nginx-deploy
spec:
selector:
matchLabels:
app: nginx-deploy
replicas: 10
template:
metadata:
labels:
app: nginx-deploy
spec:
containers:
- name: nginx-deploy
image: nginx:1.23.3-alpine
ports:
- containerPort: 80
name: http
---
# nginx-svc.yaml
apiVersion: v1
kind: Service
metadata:
name: nginx-svc
namespace: default
spec:
selector:
app: nginx-deploy
type: NodePort
ports:
- name: nginx-http
protocol: TCP
port: 80
targetPort: 80
nodePort: 30080
$ kubectl create -f nginx-deploy.yaml
# 查看Pod的状态(以及对应的Pod的IP地址)
$ kubectl get pod -l app=nginx-deploy -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx-deploy-d4c47bf76-7njtz 1/1 Running 0 85s 192.168.200.194 k3s2 <none> <none>
nginx-deploy-d4c47bf76-tr7vq 1/1 Running 0 85s 192.168.200.137 k3s1 <none> <none>
nginx-deploy-d4c47bf76-79txg 1/1 Running 0 85s 192.168.200.195 k3s2 <none> <none>
nginx-deploy-d4c47bf76-qqd6p 1/1 Running 0 85s 192.168.200.138 k3s1 <none> <none>
nginx-deploy-d4c47bf76-mf8dr 1/1 Running 0 85s 192.168.200.196 k3s2 <none> <none>
nginx-deploy-d4c47bf76-h4l5g 1/1 Running 0 85s 192.168.200.139 k3s1 <none> <none>
nginx-deploy-d4c47bf76-wbnxz 1/1 Running 0 85s 192.168.200.197 k3s2 <none> <none>
nginx-deploy-d4c47bf76-x55fc 1/1 Running 0 85s 192.168.200.140 k3s1 <none> <none>
nginx-deploy-d4c47bf76-j65b7 1/1 Running 0 85s 192.168.200.198 k3s2 <none> <none>
nginx-deploy-d4c47bf76-4wsmw 1/1 Running 0 85s 192.168.200.141 k3s1 <none> <none>
# 查看SVC的服务地址
$ kubectl get svc nginx-svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
nginx-svc NodePort 10.43.230.18 <none> 80:30080/TCP 90s
$ kubectl describe endpoints nginx-svc
Name: nginx-svc
Namespace: default
Labels: <none>
Annotations: endpoints.kubernetes.io/last-change-trigger-time: 2023-03-26T05:11:02+08:00
Subsets:
Addresses: 192.168.200.137,192.168.200.138,192.168.200.139,192.168.200.140,192.168.200.141,192.168.200.194,192.168.200.195,192.168.200.196,192.168.200.197,192.168.200.198
NotReadyAddresses: <none>
Ports:
Name Port Protocol
---- ---- --------
nginx-http 80 TCP
Events: <none>
# 访问即可
2.2 Cilium
参考：https://docs.cilium.io/en/v1.9/gettingstarted/k3s/
GitHub 资料：https://github.com/cilium/cilium
Cilium 是一种网络、可观察性和安全性解决方案，具有基于 eBPF 的 数据平面。它提供了一个简单的扁平第 3 层网络，能够跨越 本地路由或覆盖模式下的多个集群。它是L7协议 感知并可以使用基于身份的安全性在 L3-L7 上实施网络策略 与网络寻址分离的模型。
Cilium 为 Pod 之间的流量实现了分布式负载平衡，并且 外部服务，并且能够完全取代 kube 代理，使用高效的 eBPF 中的哈希表允许几乎无限的扩展。它还支持 高级功能，如集成入口和出口网关、带宽 管理和服务网格化，并提供深入的网络和安全可见性和监控。
一种新的Linux内核技术称为eBPF，是Cilium的基础。它 支持将 eBPF 字节码动态插入 Linux 内核 集成点，例如：网络 IO、应用程序套接字和跟踪点 实施安全性、网络和可见性逻辑。eBPF非常高效 和灵活性。要了解有关 eBPF 的更多信息，请访问 eBPF.io。
Cilium 是一个用于容器网络领域的开源项目，主要是面向容器而使用，用于提供并透明地保护应用程序工作负载（如应用程序容器或进程）之间的网络连接和负载均衡。
Cilium 在第 3/4 层运行，以提供传统的网络和安全服务，还在第 7 层运行，以保护现代应用协议（如 HTTP, gRPC 和 Kafka）的使用。 Cilium 被集成到常见的容器编排框架中，如 Kubernetes 和 Mesos。

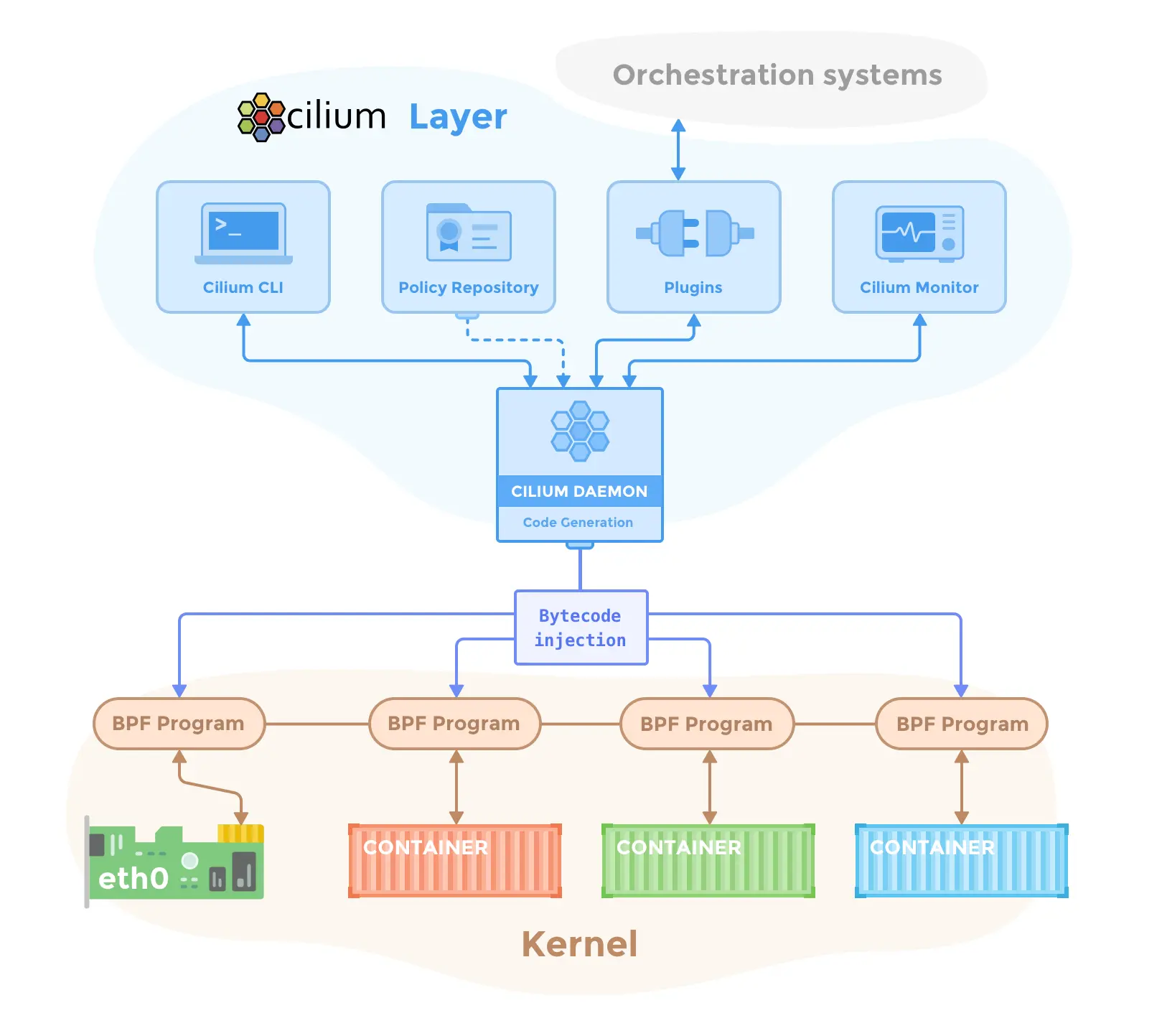

Cilium 的底层基础是 BPF，Cilium 的工作模式是生成内核级别的 BPF 程序与容器直接交互。区别于为容器创建 overlay 网络，Cilium 允许每个容器分配一个 IPv6 地址（或者 IPv4 地址），使用容器标签而不是网络路由规则去完成容器间的网络隔离。它还包含创建并实施 Cilium 规则的编排系统的整合。
2.3 macvlan
支持。准确说这是一种网卡虚拟化的解决方案。因为 macvlan 这种技术能将 **一块物理网卡虚拟成多块虚拟网卡** ，相当于物理网卡施展了 多重影分身之术 ，由一个变多个。
2.3.1 测试环境
- 两台阿里云主机，1台安装k3s集群，1台安装Rancher企业版
- k3s: v1.18.8+k3s1
2.3.2 安装步骤
- 启动单节点K3S集群，并禁用
flannel
$ curl -sfl https: //docs.rancher.cn/k3s/k3s-install.sh |INSTALL_K3S_MIROR=cn \
INSTALL_K3S_EXEC="--no-flannel" sh -
- 部署
macvlan
wget https://github.com/kingsd041/network-controller/releases/dowumload/v.5.6/multus-flannel-macvlan.yaml
kubectl create -f multus-flannel-macvlan.yaml
确认Pod是否都启动成功
kubectl get pods -A
- 在另一台主机上安装rancher企业版
- 将K3s集群导入到Rancher企业版
- 创建
macvlansubnet导航到项目→扁平网络→创建MacvlanSubnet - 验证分别创建两个workload，并且启用扁平网络
ssh 到其中一个Pod内，然后ping另一个pod的macvlan ip
3 只安装IPv6
K3s v1.22 或以上版本支持只安装 IPv6。
💡提示：
如果你的 IPv6 默认路由是由路由器广告（RA）设置的，你需要设置 net.ipv6.conf.all.accept_ra = 2，否则，一旦默认路由过期，节点将放弃该路由。请注意，接受 RA 可能会增加中间人攻击的风险。
