以太网交换机（Ethernet Switch）是一种网络连接设备，它在数据链路层（OSI模型的第二层）工作，主要负责接收、处理和转发数据帧到目标设备。

交换机在端口上接受计算机或其他设备发送过来的数据帧。每个数据帧都包含一个帧头，其中包含了目的MAC地址。交换机首先会检查这个目的MAC地址，并在其内部的MAC地址表中查找对应的端口。如果找到了匹配的MAC地址和端口，交换机就会将数据帧转发到对应的端口上，从而实现数据交换。

如果MAC地址表中没有匹配的目的MAC地址，交换机会采取广播的方式，将数据帧发送到除接收端口外的所有端口，等待目的设备响应。一旦有设备响应，交换机会学习到这个设备的MAC地址，并将其添加到MAC地址表中，以便未来能够直接转发数据帧到正确的端口。

此外，交换机还能够分割冲突域，使得每个端口独立成为一个冲突域。这意味着，当多个设备同时向同一个交换机发送数据时，交换机能够处理这些冲突，避免数据丢失或损坏。

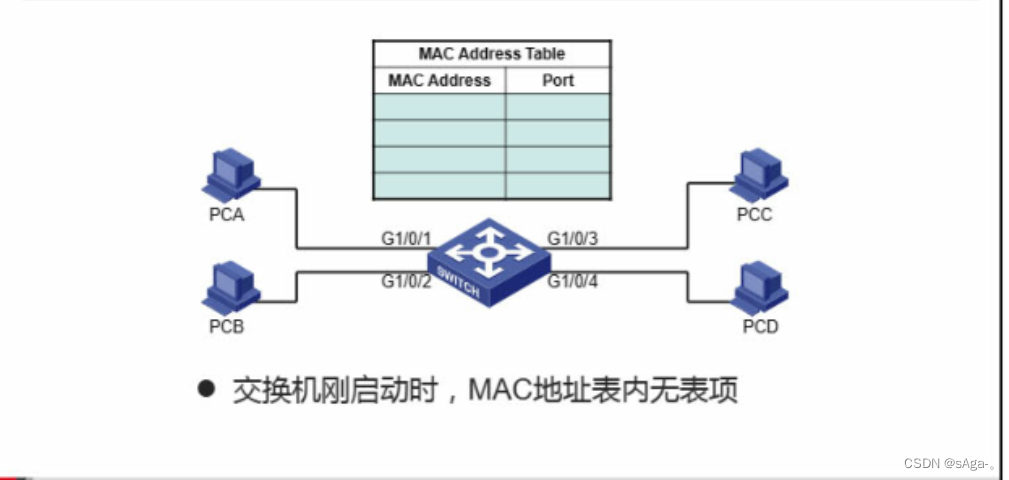

自学习（Learning）：

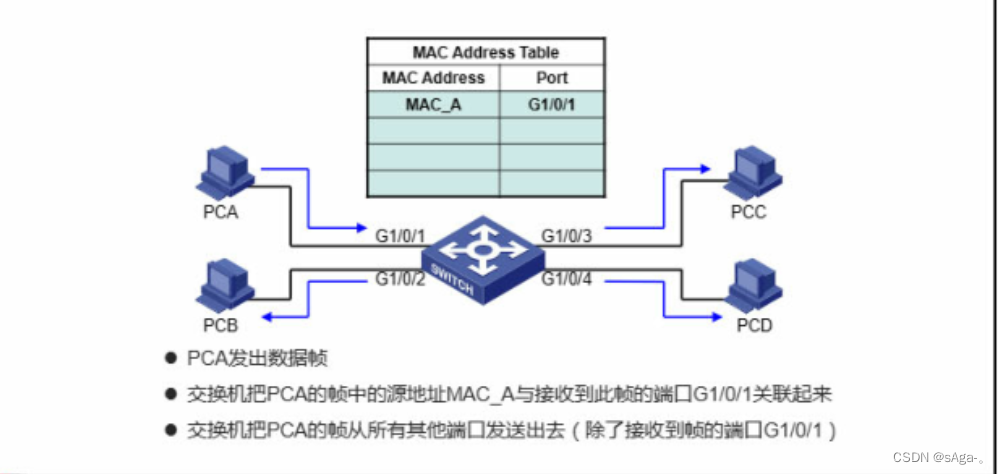

- 每当交换机接收到一个数据帧，它会读取该帧的源MAC地址，并将这个地址与接收帧的端口号记录到它的MAC地址表中。这个过程称作MAC地址学习。
- 通过这种方式，交换机构建了一张MAC地址表，表中记录着各个MAC地址对应的端口。
帧转发（Forwarding）：
- 当交换机接收到一个数据帧时，它会检查该帧的目标MAC地址。

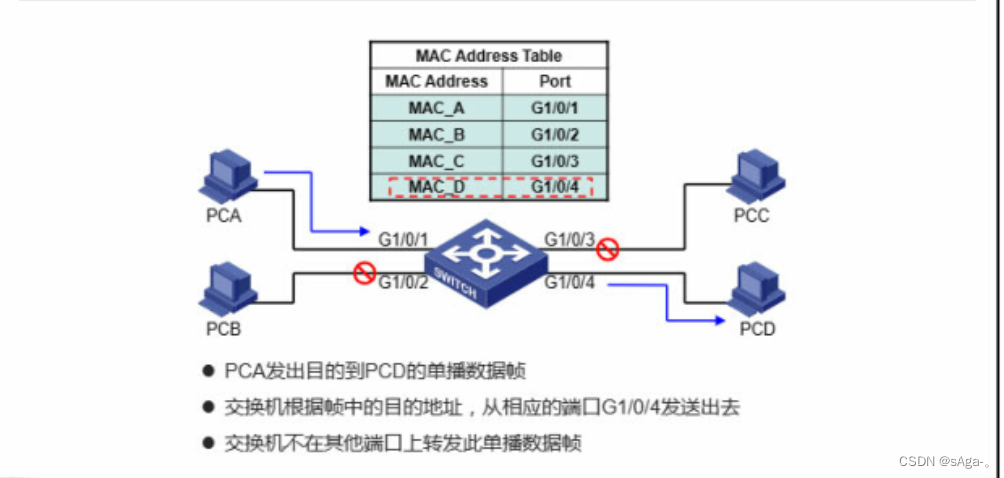

- 如果目标MAC地址在交换机的MAC地址表中，则交换机知道应当将数据帧转发到哪个端口。
- 如果目标MAC地址不在MAC地址表中，或者是广播/多播地址，交换机会将数据帧转发到除了接收该帧的端口之外的所有端口，这称为泛洪（Flooding）。
过滤和转发决策（Filtering & Forwarding Decisions）：
- 交换机只在需要时转发帧，这有助于降低网络的冗余流量。

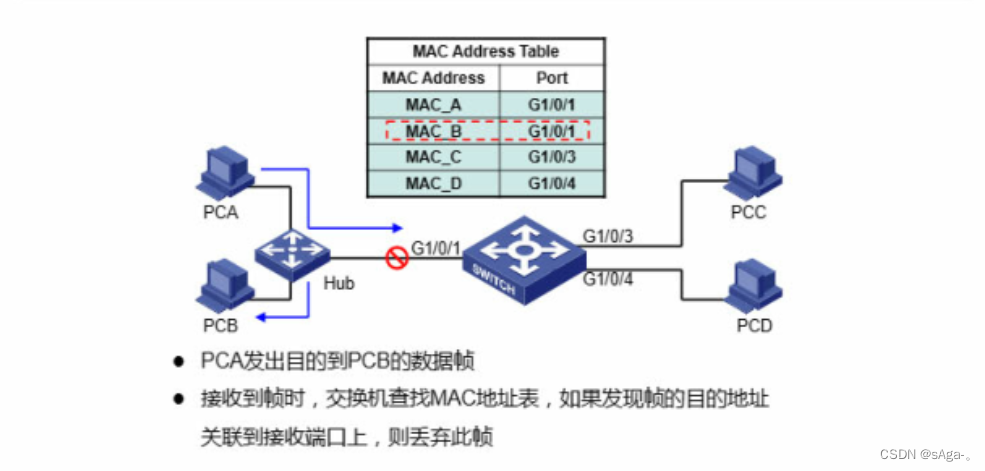

- 如果交换机检测到目标MAC地址与源MAC地址在同一个端口，它将过滤掉这个帧，因为目标设备就在发送设备的相同局域网络段。
环路避免（Loop Avoidance）：
- 在多个交换机连接的网络中，可能会形成环路，这会导致广播风暴和MAC地址表不稳定。
- 为了解决这个问题，交换机可能会运行STP（Spanning Tree Protocol）或其变种，比如RSTP（Rapid Spanning Tree Protocol），来动态地发现并避免网络环路。

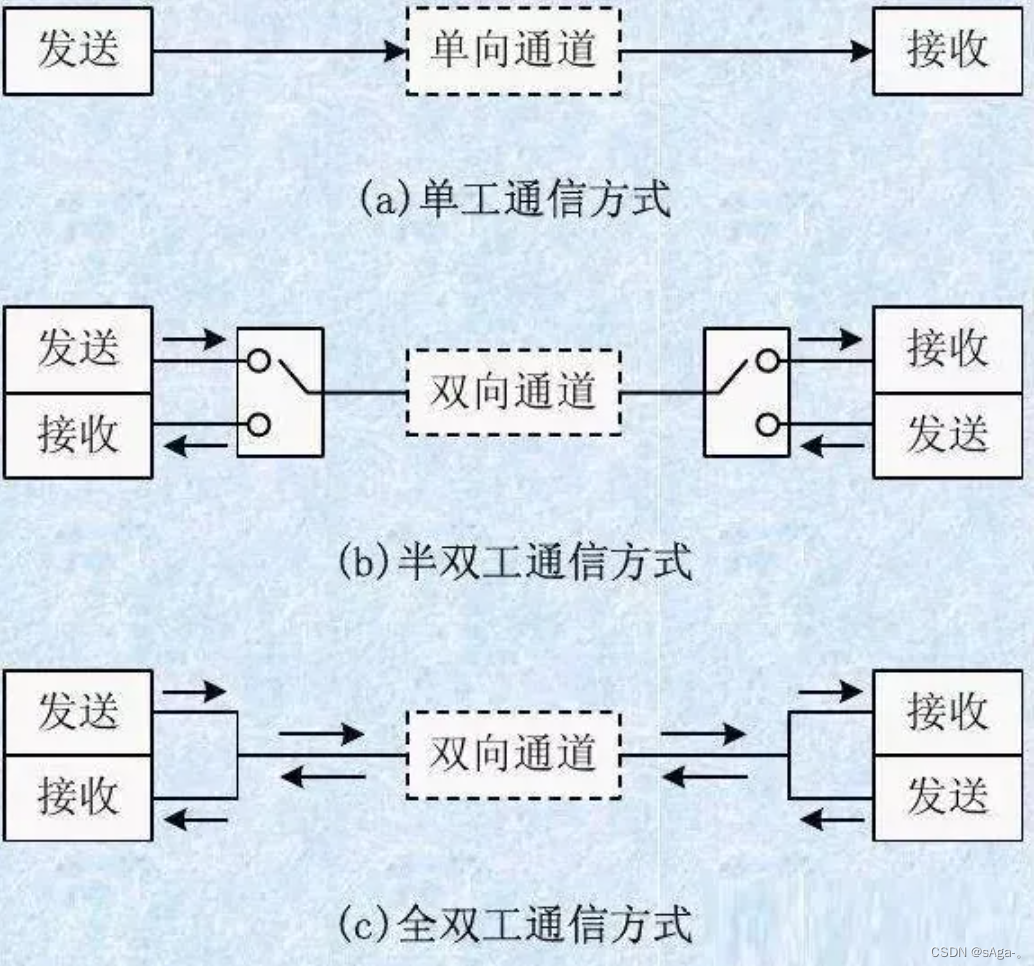

全双工与半双工通信（Full-Duplex and Half-Duplex Communication）：
- 在全双工模式下，设备可以同时发送和接收数据，这种方式可以有效地利用带宽。
- 在半双工模式下，一次只能进行发送或接收中的一个动作。如果两个设备同时发送数据，就会发生碰撞。
- 交换机通常支持全双工模式，从而减少了碰撞域，并提高了网络效率。
虚拟局域网（VLAN）：
- 交换机可以配置VLAN，以逻辑上划分不同的网络，即便是在相同的物理网络中也能实现隔离。
- VLAN可以增强安全性，减少广播域，并简化网络管理。
质量服务（Quality of Service，QoS）：
- 交换机可以根据数据流的重要性，对流量进行管理和优先级设置。
- 例如，语音通话和视频会议流量可以被赋予较高的优先级，以确保通信质量。

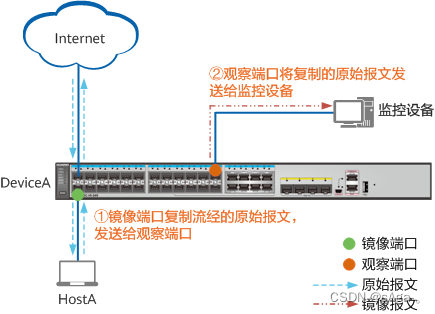

端口镜像（Port Mirroring）：
- 交换机的某些端口可以配置为镜像模式，以便于监控和分析网络流量，通常用于网络故障诊断和安全监控。
帧处理：
- 对于每个接收的帧，交换机会检查帧的完整性，例如检查CRC（循环冗余检查）或校验和，以确保数据没有在传输过程中损坏。

以太网交换机的工作原理可以概括为以下几个步骤：

学习：交换机首先会通过端口学习到各个设备的MAC地址，并记忆这些MAC地址与端口的对应关系。这一过程是通过设备在开机时发送的ARP（Address Resolution Protocol，地址解析协议）请求或其他网络通信活动完成的。
记忆：交换机将这些学习到的MAC地址和端口号存储在内部的一个地址表中，即MAC地址表。
接收：当交换机从一个端口接收到一个数据帧时，它会读取帧头中的目的MAC地址。
查表：交换机在MAC地址表中查找与目的MAC地址相对应的端口号。
转发：如果找到了匹配的端口号，交换机会将数据帧转发到那个端口；如果没有找到匹配的端口号，交换机通常会选择将数据帧广播到所有端口（除了接收端口），以寻找目的设备。

以太网交换机的这些工作原理使得它成为现代网络中至关重要的设备，以提供高效、灵活且安全的数据传输。总的来说，以太网交换机的工作原理可以概括为“学习、记忆、接收、查表、转发”等几个方面。它通过学习每个端口上所连接设备的MAC地址，记忆在内存中形成MAC地址表，然后接收数据帧，查找MAC地址表，最终将数据帧转发到正确的端口上。

通过这种方式，以太网交换机能够实现数据的快速转发，同时避免了传统集线器（Hub）的广播风暴问题。集线器会把数据转发到包括接收端口在内的所有端口，不检查其目的MAC地址，这会导致网络中的大量无效通信。而交换机则通过MAC地址表实现了数据的精确转发，大大提高了网络的效率和性能。

此外，以太网交换机还支持多种交换方式，如直通式（Cut-Through）和存储转发式（Store-and-Forward）。直通式交换速度快，但无法检查数据包是否有误；存储转发式则先将数据包存储起来，进行错误检查后再转发，保证了数据的准确性但增加了延迟。交换机通常会根据网络环境和需求选择合适的交换方式。

以太网交换机虽然在网络通信中扮演着重要的角色，但也存在一些缺点，主要包括以下几个方面：

无法检查数据包错误：以太网交换机采用直通式交换方式时，数据包的内容并没有被保存下来，因此无法检查所传送的数据包是否有误，不能提供错误检测能力。这可能导致错误的数据包在网络中传播，影响通信质量。
无法直接连接不同速率的端口：由于以太网交换机没有缓存机制，它不能直接连接具有不同速率的输入/输出端口。如果要连接高速网络，如快速以太网（100BASE-T）、FDDI或ATM，就需要提供缓存来弥补端口间的速度差异。否则，可能会出现丢包现象，影响数据传输的完整性。
端口增加导致实现复杂：随着以太网交换机端口数量的增加，交换矩阵变得越来越复杂，实现起来也越来越困难。这增加了设备的复杂性和成本，也可能影响设备的性能和稳定性。
部分功能受限：非网管型以太网交换机功能相对有限，只适用于小型网络。它们不支持ARP防护、MAC地址绑定、VLAN划分以及基于流量的控制等功能。这可能导致网络安全问题，如通信变慢、网络瘫痪、信息泄密等，以及网络管理的不便和局限性。
传输数据稳定性差：由于非网管型以太网交换机的传输数据稳定性较差，可能会出现严重的丢包情况。这会影响网络通信的质量和可靠性，尤其是在处理大量数据或高负载情况下。

尽管以太网交换机存在这些缺点，但在实际应用中，通过合理配置和管理，可以充分发挥其优势，减少缺点对网络通信的影响。同时，随着技术的不断发展，以太网交换机也在不断改进和优化，以更好地满足网络通信的需求。
