【MySQL】——mysql 中间件mysql-router

一、前言

       MySQL Router最早是作为MySQL-Proxy的替代方案出现的。作为一个轻量级中间件，MySQL Router可在应用程序和后端MySQL服务器之间提供透明路由和负载均衡，从而有效提高MySQL数据库服务的高可用性与可伸缩行。MySQL Router 2.0是其初始版本，适用于MySQL Fabric用户，但已被弃用，不再支持。MySQL Router 2.1为支持MySQL InnoDB Cluster而引入，MySQL Router 8.0则是MySQL Router 2.1上的扩展，版本号与MySQL服务器版本号保持一致。即Router 2.1.5作为Router 8.0.3（以及MySQL Server 8.0.3）发布，2.1.x分支被8.0.x取代。这两个分支完全兼容。当前最新版本为8.0.17，MySQL强烈建议使用Router 8与MySQL Server 8和5.7一起使用。

较之以前2.x版本，MySQL Router 8.0新增了如下主要功能：

• 添加了可选的routing_strategy配置选项。可用值为first-available、next-available、round-robin和round-robin-with-fallback。以前版本中，这些策略对应mode选项中的调度模式，其中read-write对应first-available，而read-only对应round-robin。它们保留了这些模式的先前行为。
• 添加了--ssl-key和--ssl-cert命令行选项，指定客户端证书和私钥以方便客户端身份验证。用于使用REQUIRE X509创建root帐户时。
• 添加了connect_timeout和read_timeout元数据配置文件选项。它们在[DEFAULT]命名空间下定义，并影响元数据服务器连接等内部操作。
• Bootstrap接受InnoDB Cluster的任何成员，并自动查找并重新连接到可写服务器。以前只接受主库。
• Bootstrap接受--config选项并读取[logger]级别选项的定义。
• 最大并发客户端连接数从500增加到5000。
• 添加了一个新的mysqlrouter_plugin_info实用程序来帮助调试MySQL Router插件。

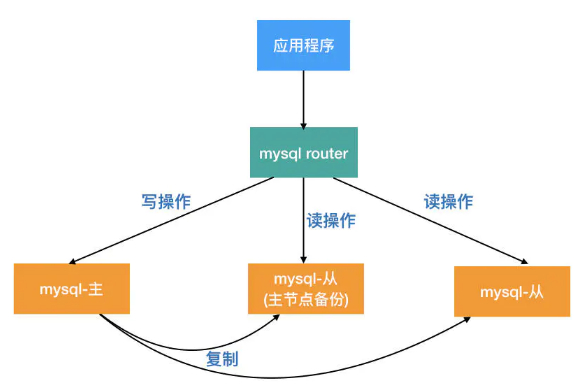

二、mysql router架构

• MySQL Router是处于应用client和dbserver之间的轻量级代理程序，它能检测，分析和转发查询到后端数据库实例，并把结果返回给client。是mysql-proxy的一个替代品。
• Router实现读写分离，程序不是直接连接数据库IP，而是固定连接到mysql router。MySQL Router对前端应用是透明的。应用程序把MySQL Router当作是普通的mysql实例，把查询发给MySQL Router,而MySQL Router会把查询结果返回给前端的应用程序。
• 从数据库服务器故障，业务可以正常运行。由MySQL Router来进行自动下线不可用服务器。程序配置不需要任何修改。
• 主数据库故障，由MySQL Router来决定主从自动切换，业务可以正常访问。程序配置不需要做任何修改。

• MySQL Router接受前端应用程序请求后，根据不同的端口来区分读写，把连接读写端口的所有查询发往主库，把连接只读端口的select查询以轮询方式发往多个从库，从而实现读写分离的目的。读写返回的结果会交给MySQL Router,由MySQL Router返回给客户端的应用程序。

 三、mysql 功能

1. 透明路由

        MySQL Router通过智能地将客户端连接路由到MySQL服务器来简化应用程序开发。MySQL使用组复制在多个服务器之间复制数据，当服务器发生故障时执行自动故障转移，基于paxos协议在剩余实例中选举一个新的主库。这里存在一个问题，如果应用程序直连主库，当发生主库切换时可用的数据库IP地址发生变化，客户端应用程序必须自行修改它的连接配置。这种方案极不现实，因为需要应用程序了解组复制的拓扑结构并知道哪个MySQL实例是主库，对于应用程序显然是强人所难，这些处理逻辑本应对应用透明。而这正是MySQL Router的用武之地。当与InnoDB Cluster一起使用时，MySQL Router充当代理，向应用程序隐藏网络上的多个MySQL实例，并将数据请求映射到其中一个集群实例。只要有足够的在线副本并且组件之间的通信完好无损，客户端就能够连接其中一个实例，保持对外服务的连续性。应用程序要做的只是连接到Router，而不是直连MySQL数据库实例，其它的交给Router处理即可。

       MySQL Router的推荐部署模型是与InnoDB Cluster集成，其中Router与应用程序最好位于同一主机上。

2. 元数据缓存

      MySQL Router处于应用程序和MySQL服务器之间。当应用程序连接到Router时，Router从其候选池中选择合适的MySQL服务器连接，此后Router转发应用程序和MySQL之间的所有往返网络流量。MySQL Router保留在线MySQL服务器的缓存列表，或配置的InnoDB Cluster的拓扑和状态。Router启动时，列表从Router的配置文件加载。当使用--bootstrap选项引导Router时，此列表由InnoDB群集服务器生成。为了更新缓存，Router元数据缓存组件与包含元数据的InnoDB Cluster服务器之一保持连接，通过从该MySQL实例的performance_schema库表查询元数据和实时状态信息来实现。每当修改InnoDB集群时都会更改集群元数据，并且只要检测到集群状态更改，就会通过MySQL服务器的Group Replication插件实时更新performance_schema库表。

当Router检测到连接的MySQL服务器关闭时，它会尝试连接到不同的MySQL服务器以从新的服务器获取元数据和InnoDB Cluster状态。关闭的MySQL服务器的应用程序连接会自动关闭。应用程序必须重新连接到Router，这要求应用程序实现重连机制。Router将它们重定向到在线MySQL服务器。

3. 简单重定向

      Router将MySQL连接重定向到可用的MySQL服务器，这意味着数据包是在未经检查的情况下整体路由的。如果连接失败，应用程序须要重试连接，MySQL Router在尝试连接失败后选择新的MySQL服务器。这被称为简单重定向连接路由，因为它需要应用程序重试连接。也就是说，如果从MySQL Router到MySQL服务器的连接中断，则应用程序会遇到连接失败，但新的连接尝试会触发Router查找并连接到另一台MySQL服务器。路由连接的服务器和路由策略在配置文件中定义。使用MySQL Router不需要特定的库或接口，与不使用Router相比，应用程序所感知的唯一区别是如何建立与MySQL服务器的连接。因为MySQL Router在尝试连接时只是单纯重定向，并不读取数据包或执行分析，所以应用程序需要捕获连接错误并重试连接到Router。

使用MySQL Router的工作流程如下：

1. MySQL客户端连接到MySQL Router。
2. Router检查可用的MySQL服务器。
3. Router打开一个适用MySQL服务器的连接。
4. Router在应用程序和MySQL服务器之间来回转发数据包
5. 如果连接的MySQL服务器出现故障， Router将断开连接。当应用程序重试连接到Router时，Router选择另一个可用MySQL服务器。

部署MySQL Router时建议但不强制遵循两点：

• 在与应用程序相同的主机上安装并运行MySQL Router。
• 使用配置文件中的bind_port = 127.0.0.1:<port>将 Router绑定到localhost，或者禁用TCP连接（--conf-skip-tcp）并将其限制为仅使用Unix套接字连接（--conf-use-sockets）。

建议主要出于性能考虑。每当在网络中引入通信组件时，都会产生一定的开销，并且会受到工作负载的严重影响。幸运的是，MySQL Router的性能影响非常小。官方文档显示，当前版本的简单重定向连接路由，其速度与直连数据库相比仅慢约1%。

四、mysql router使用

1、配置请参考博文链接

2、配置完成后登陆数据库查看mysql_innodb_cluster_metadata这个库的数据

mysql> use mysql_innodb_cluster_metadata;
Reading table information for completion of table and column names
You can turn off this feature to get a quicker startup with -A

Database changed
mysql> show tables;
+-----------------------------------------+
| Tables_in_mysql_innodb_cluster_metadata |
+-----------------------------------------+
| clusters                                |
| hosts                                   |
| instances                               |
| replicasets                             |
| routers                                 |
| schema_version                          |
+-----------------------------------------+
6 rows in set (0.00 sec)

mysql> select * from hosts;
+---------+------------------------------+------------+-------------------+----------+------------------------------------+--------------------+
| host_id | host_name                    | ip_address | public_ip_address | location | attributes                         | admin_user_account |
+---------+------------------------------+------------+-------------------+----------+------------------------------------+--------------------+
|       7 | npgam-0.npgam-gvr.276        |            | NULL              |          | NULL                               | NULL               |
|      14 | npgam-1.npgam-gvr.276        |            | NULL              |          | NULL                               | NULL               |
|      21 | npgam-2.npgam-gvr.276        |            | NULL              |          | NULL                               | NULL               |
|      28 | npgam-router-7f76cff56-xj7xl | NULL       | NULL              |          | {"registeredFrom": "mysql-router"} | NULL               |
+---------+------------------------------+------------+-------------------+----------+------------------------------------+--------------------+
4 rows in set (0.00 sec)

mysql> select * from replicasets;
+---------------+------------+-----------------+---------------+-----------------+--------+------------------------------------------------------------------------------------------+-------------+
| replicaset_id | cluster_id | replicaset_type | topology_type | replicaset_name | active | attributes                                                                               | description |
+---------------+------------+-----------------+---------------+-----------------+--------+------------------------------------------------------------------------------------------+-------------+
|             7 |          7 | gr              | pm            | default         |      1 | {"adopted": "1", "group_replication_group_name": "f76fc779-12fe-4a3f-97c8-f51bcb332069"} | NULL        |
+---------------+------------+-----------------+---------------+-----------------+--------+------------------------------------------------------------------------------------------+-------------+
1 row in set (0.00 sec)

mysql> select * from routers;
+-----------+-------------+---------+------------+
| router_id | router_name | host_id | attributes |
+-----------+-------------+---------+------------+
|         7 |             |      28 | NULL       |
+-----------+-------------+---------+------------+
1 row in set (0.00 sec)

mysql> select * from clusters;
+------------+--------------+--------------------+-----------------+---------------------+---------+-------------------+
| cluster_id | cluster_name | default_replicaset | description     | mysql_user_accounts | options | attributes        |
+------------+--------------+--------------------+-----------------+---------------------+---------+-------------------+
|          7 | npgam        |                  7 | Default Cluster | NULL                | null    | {"default": true} |
+------------+--------------+--------------------+-----------------+---------------------+---------+-------------------+
1 row in set (0.00 sec)

mysql>

三、配置

        MySQL Router启动时可以从配置文件、扩展配置文件、命令行选项三个地方获取配置信息。本节说明MySQL Router配置文件的位置、配置文件语法和配置选项。

1. 配置文件位置

（1）缺省配置文件
        MySQL Router在启动时扫描缺省配置文件，并可选择在运行时从命令行加载用户定义的配置文件。默认情况下，MySQL Router扫描依赖于操作系统的特定位置以查找配置文件。执行mysqlrouter --help可以查看系统上的缺省配置文件位置：

[mysql@hdp1~]$mysqlrouter --help | more
MySQL Router  Ver 8.0.17 for linux-glibc2.12 on x86_64 (MySQL Community - GPL)
Copyright (c) 2015, 2019, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Configuration read from the following files in the given order (enclosed
in parentheses means not available for reading):
  (/home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64/bin/.././mysqlrouter.conf)
  (/home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64/bin/.././mysqlrouter.ini)
  /home/mysql/.mysqlrouter.conf
  (/home/mysql/.mysqlrouter.ini)
Plugins Path:
  /home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64/lib/mysqlrouter

Default Log Directory:
  /home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64

Default Persistent Data Directory:
  /home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64/bin/../var/lib/mysqlrouter

Default Runtime State Directory:
  /home/mysql/mysql-router-8.0.17-linux-glibc2.12-x86_64/bin/../run

...

        从帮助信息的开始部分可以看到MySQL Router查找的缺省配置文件和查找顺序。括号中的文件不可用，这里只有/home/mysql/.mysqlrouter.conf一个可用缺省配置文件。注意，如果使用-c或--config选项传入用户定义的配置文件，则不会加载缺省配置文件。

（2）用户定义和扩展配置文件
        用户定义配置文件由-c或--config命令行选项指定，扩展配置文件由-a或--extra-config命令行选项指定。从缺省配置文件或使用--config选项指定的文件读取配置后，读取扩展配置文件：

shell> mysqlrouter --config /custom/path/to/router.conf --extra-config /another/config.conf

可以传入多个扩展配置选项，并按照输入的顺序加载文件：

shell> mysqlrouter --config b.conf --extra-config a.conf --extra-config c.conf

在上面的示例中，首先加载b.conf，然后按顺序加载a.conf和c.conf。此外由于使用了--config，不会加载缺省配置文件。每个加载的配置文件都会覆盖先前读取的配置文件中的设置。

2. 配置文件语法

        MySQL Router配置文件格式类似于MySQL服务器的配置文件，符合传统INI文件格式，其中包含多个段，每个段中包含多个选项。选项中的目录支持支持正斜杠和反斜杠，反斜杠无条件复制而不是转义字符。配置文件可以包含注释行，注释行以井号（＃）或分号（;）开头，并继续到行尾。注意只支持整行注释，不支持行中、行尾注释。（1）段
每个配置文件都包含一个配置段列表，其中每个段包含一系列配置选项，每个配置选项都有名称和值，例如：

[section name]
option = value
option = value
option = value

[section name:optional section key]
option = value
option = value
option = value

        中括号中的是段名和可选的段键，段名与段键之间用冒号（:）分隔。段名和段键的组合对于配置是唯一的，中括号内不能有首尾空格。段名与段键由一个或多个字母、数字或下划线（_）的序列组成，不允许使用其它字符。

        段类似于命名空间。例如user选项，其含义取决于其关联的段。[DEFAULT]段中的user指的是运行MySQL Router的系统用户，该用户也受--user命令行选项控制。[metadata_cache]段中定义的user，指的是访问MySQL服务器元数据的MySQL用户。

        下面列举几个主要的段：

• [DEFAULT]：DEFAULT是一个特殊的段，用于选项缺省值，在该段中查找其它段中没出现的选项，通常配置扩展配置文件的目录、日志的目录、MySQL Router运行时的目录（如pid文件）等。DEFAULT段不接受段键。
• [logger]：logger段只有一个选项，设置日志的记录级别。
• [routing:NAME]：该段是MySQL Router主要配置部分，设置不同的路由实例，其中NAME是自定义的段键名。

（2）选项

        在段名之后，可以有一个零或多个选项行，其中每个选项行的形式如下：

name = value

        处理之前将删除选项名称或选项值上的任何首尾空格。选项名称不区分大小写。选项值支持在大括号中引用选项名称，作为变量插入值。变量引用值是在检索选项值时完成的，而不是在读取配置文件时。如果变量未定义，则不进行替换，并按字面读取选项值。考虑下面的示例配置文件：

[DEFAULT]
prefix = /usr/

[sample]
bin = {prefix}bin/{name}
lib = {prefix}lib/{name}
name = magic
directory = /data/{mysqlrouterdata}

这里bin的值是“/usr/bin/magic”，lib的值是“/usr/lib/magic”。由于未定义名为“{mysqlrouterdata}”的变量，directory的值是“/data/{mysqlrouterdata}”。

        MySQL Router定义了配置文件可用的如下预定义变量。变量使用大括号，例如{program}作为Router可执行程序预定义变量。

• program：程序的名称，通常是mysqlrouter。
• origin：二进制文件所在目录。
• logging_folder：日志文件所在目录。
• plugin_folder：插件文件所在目录。
• runtime_folder：运行时数据文件所在目录。
• config_folder：配置文件所在目录。

3. 配置文件示例

        启动时，MySQL Router会读取配置文件列表，这些配置文件一起构成Router的配置。至少需要一个配置文件，否则启动Router时会报 Error: No valid configuration file available 错误。下面是一个名为mycluster的MySQL InnoDB cluster的基本连接路由示例，读写流量发送到6446端口，只读访问使用6447端口。

[DEFAULT]
logging_folder=/opt/routers/myrouter/log
runtime_folder=/opt/routers/myrouter/run
data_folder=/opt/routers/myrouter/data
connect_timeout=30
read_timeout=30

[logger]
level = INFO

[metadata_cache:mycluster]
router_id=5
bootstrap_server_addresses=mysql://localhost:3310,mysql://localhost:3320,mysql://localhost:3330
user=mysql_router
metadata_cluster=mycluster
ttl=5

[routing:mycluster_default_rw]
bind_address=0.0.0.0
bind_port=6446
destinations=metadata-cache://mycluster/default?role=PRIMARY
routing_strategy=round-robin

[routing:mycluster_default_ro]
bind_address=0.0.0.0
bind_port=6447
destinations=metadata-cache://mycluster/default?role=SECONDARY
routing_strategy=round-robin

        该配置中定义了五个段：

• [DEFAULT]中定义了数据文件目录、日志文件目录、运行时文件目录的位置，以及连接和读取MySQL元数据服务器的超时时间为30秒。
• [logger]中定义日志级别为info，可选值有info、debug、warning、error、fatal，不区分大小写。
• [metadata_cache:mycluster]中定义MySQL服务器元数据访问信息：router_id是整型的路由ID。bootstrap_server_addresses是逗号分隔的InnoDB cluster中的MySQL实例。user定义访问元数据的用户。metadata_cluster定义InnoDB cluster名称。ttl定义缓存时间为5秒。
• [routing:mycluster_default_rw]和[routing:mycluster_default_ro]分别定义读写路由和只读路由。bind_address指定路由使用本机IP地址。配置文件中的bind_address选项只接受一个地址，但是可以使用bind_addres = 0.0.0.0绑定到localhost上的所有地址。bind_port指定客户端连接Router使用的端口。destinations引用由metadata-cache定义的目标地址，以利用InnoDB Cluster的元数据缓存来动态配置主机信息。如果不使用InnoDB Cluster，destinations可以指定为逗号分隔的IP:port地址，但bind_address中的地址不能出现在destinations列表中。routing_strategy定义路由策略，本例中读写和只读均为循环访问三个节点。

        配置选项的完整说明，参见https://dev.mysql.com/doc/mysql-router/8.0/en/mysql-router-conf-options.html。

五、参考资料

【1】官方文档

【2】博客
