局部视图

如只需表示物体上某一部分的形状时，可不必画出完整的基本视图，而只把该部分局部结构向基本投影面投射即可。这种将物体的某一部分向基本投影面投射所得的视图称为局部视图。

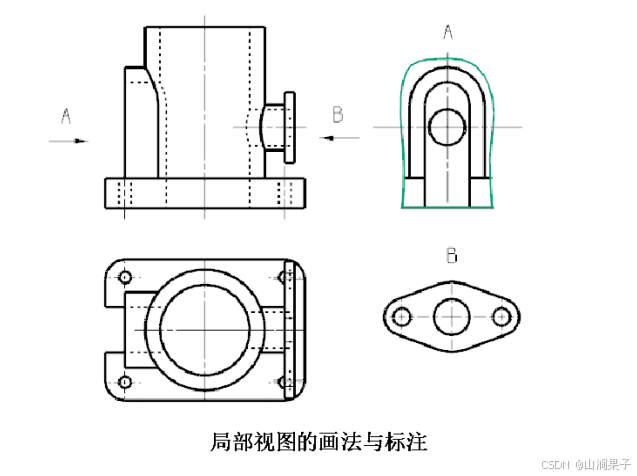

NX 2406 物体外形的表达——局部视图_NX

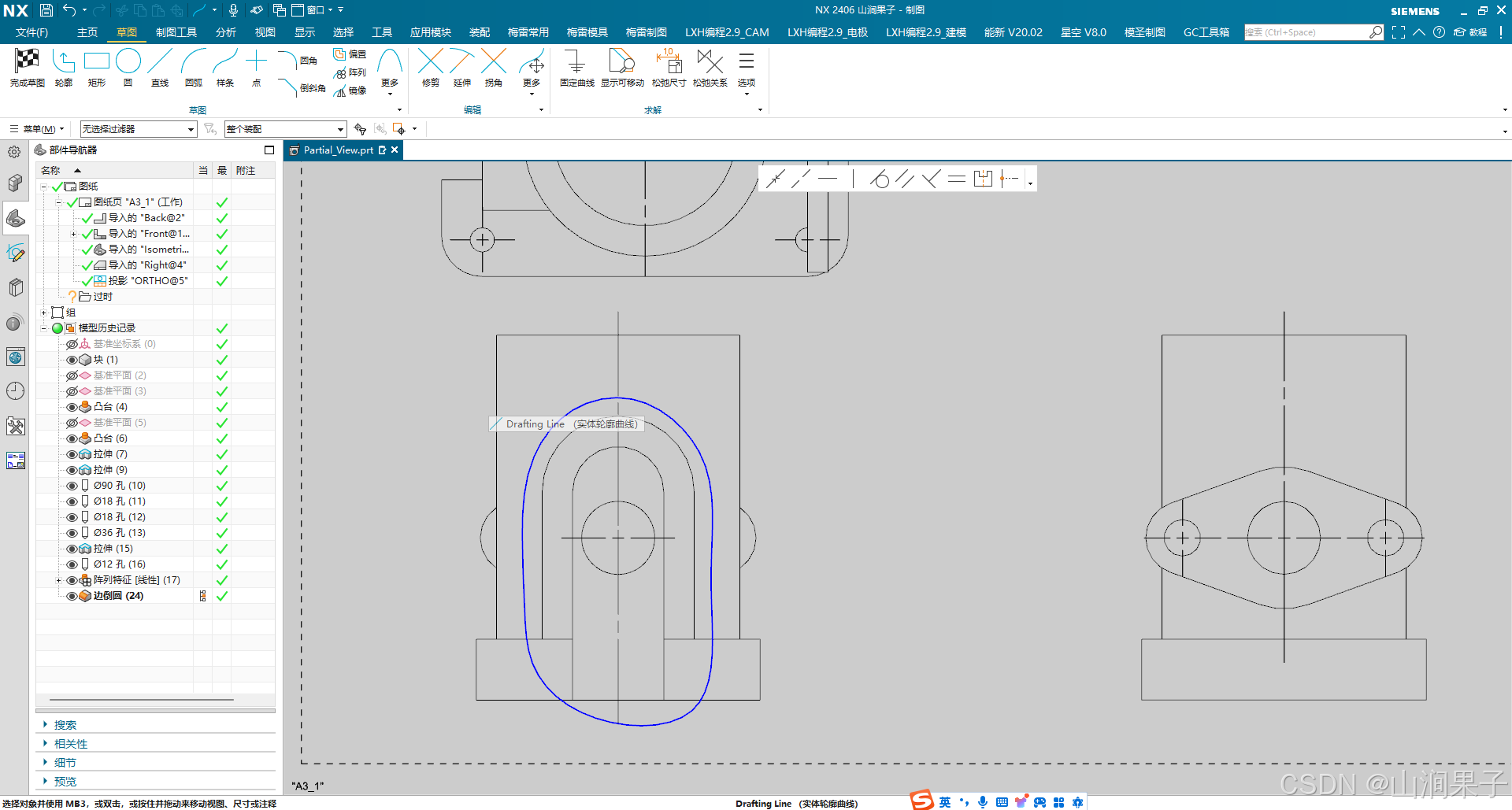

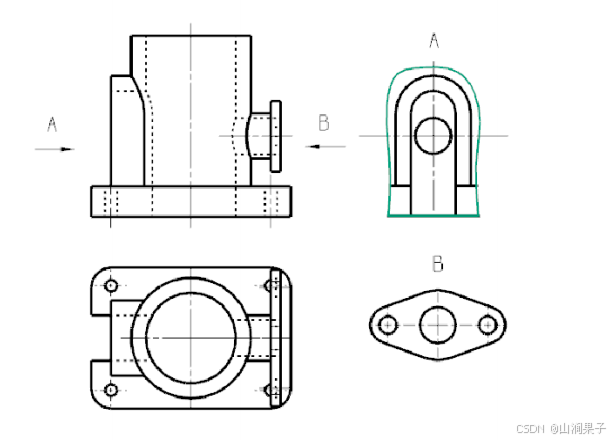

由于局部视图所表达的只是物体某一部分的形状，故需要画出断裂边界，其断裂边界用波浪线表示（也可用双折线代替波浪线），如上图中的"A”.但应注意以下几点：

（1）波浪线不应与轮廓线重合或在轮廓线的延长线上。

（2）波浪线不应超出物体轮廓线，不应穿空而过。

（3）若表示的局部结构是完整的，且外形轮廓线封闭时，波浪线可省略不画图中"B”画局部视图时，一般在局部视图上方标出视图的名称"×”，在相应的视图附近用箭头指明投射方向，并注上同样的大写拉丁字母。

NX 2406 物体外形的表达——局部视图_折线_02

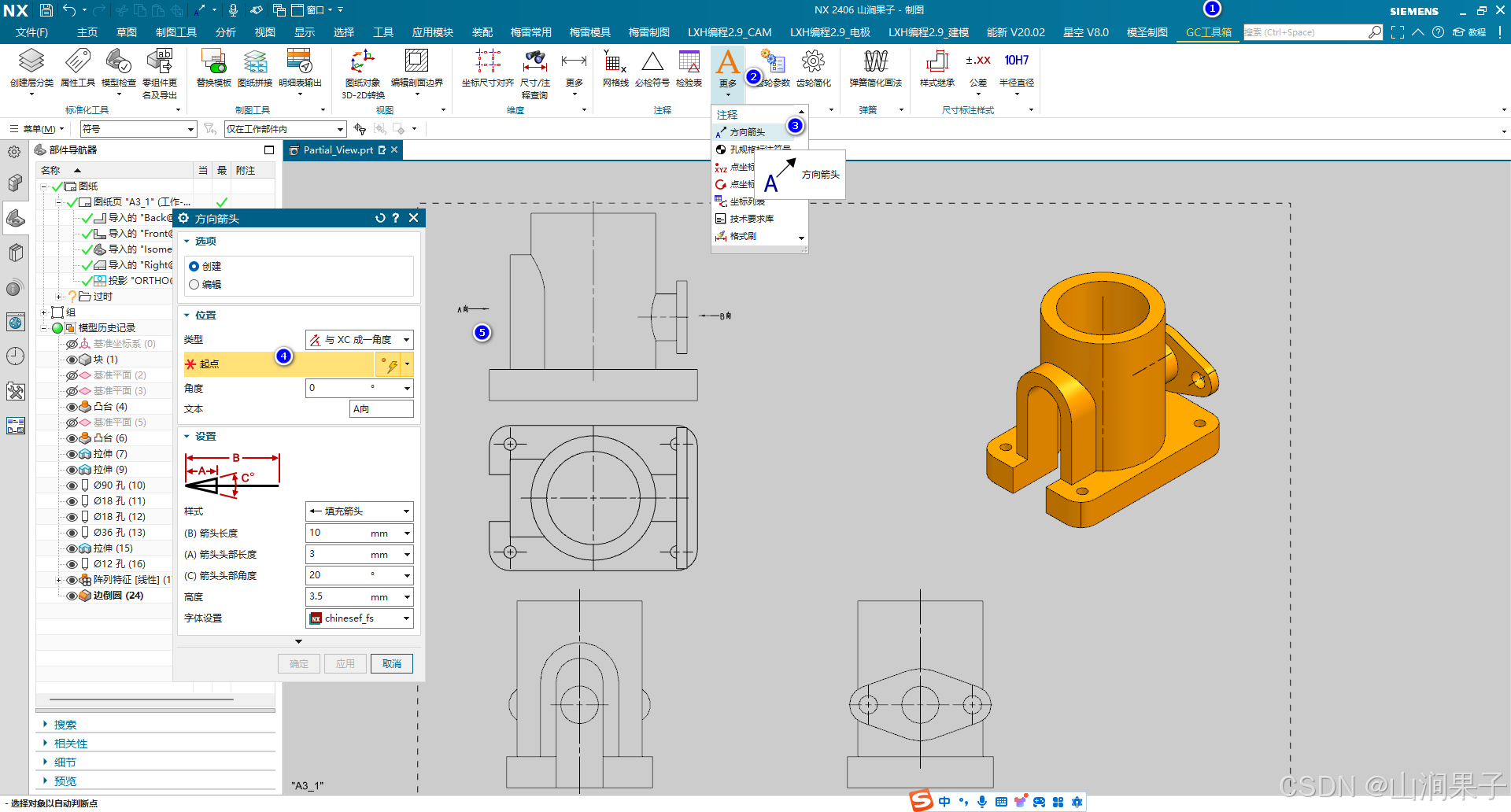

1.在相应视图附近用箭头指明投射方向

NX 2406 物体外形的表达——局部视图_折线_03


关于起点

起点固定在模型上的一个位置到图纸上一个特点位置。用于锚定细节视图中的内容到图纸上，当模型改变时保持视图和它的内容不从图上漂移。

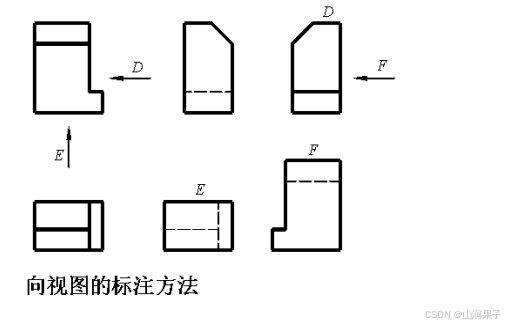

向视图是可自由配置的视图。

向视图的标注形式：

在视图上方标注"×”（"×”为大写拉丁字母），在相应视图附近用箭头指明投射方向，并标注相同的字母。

NX 2406 物体外形的表达——局部视图_UG_04

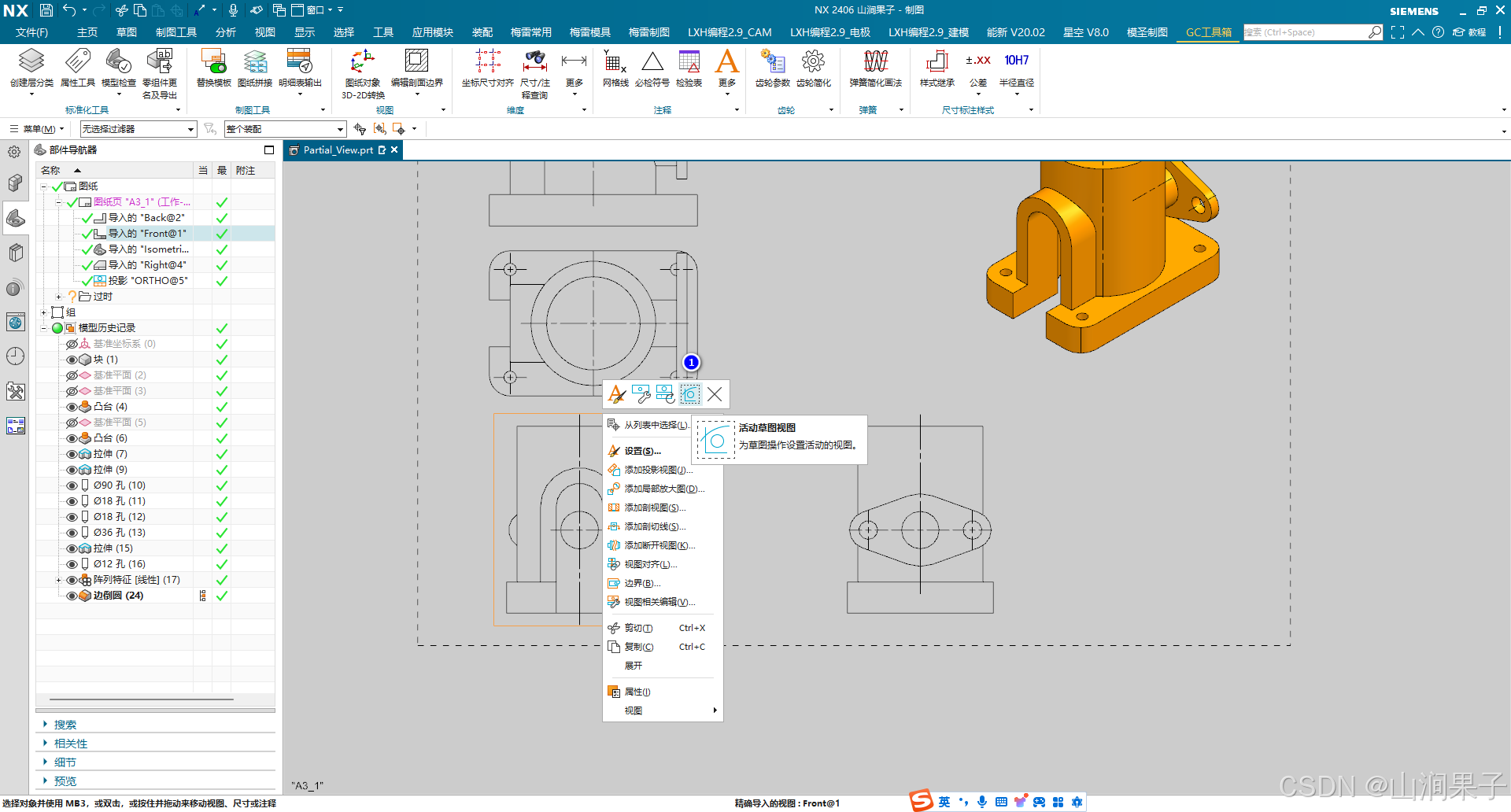

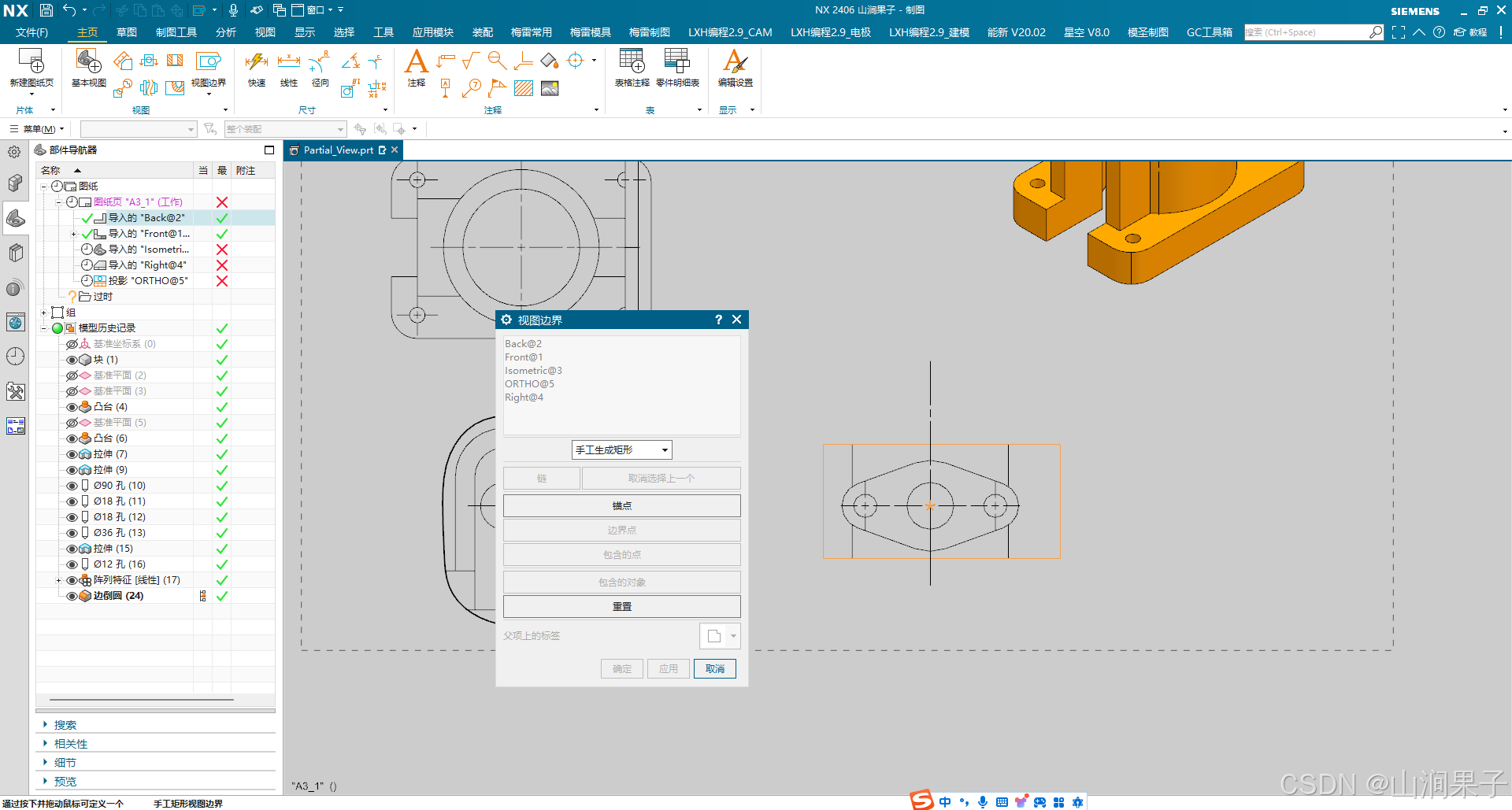

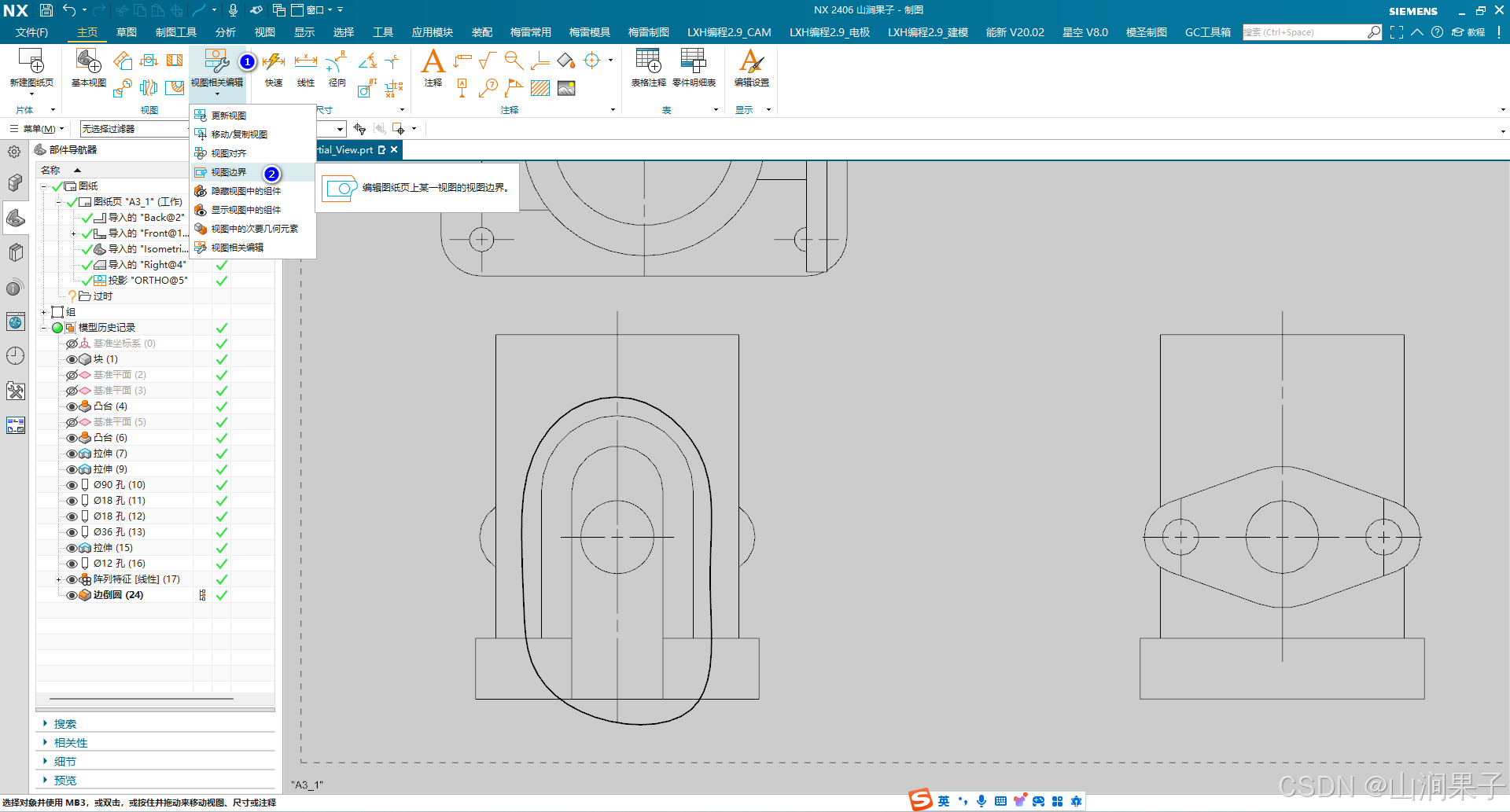

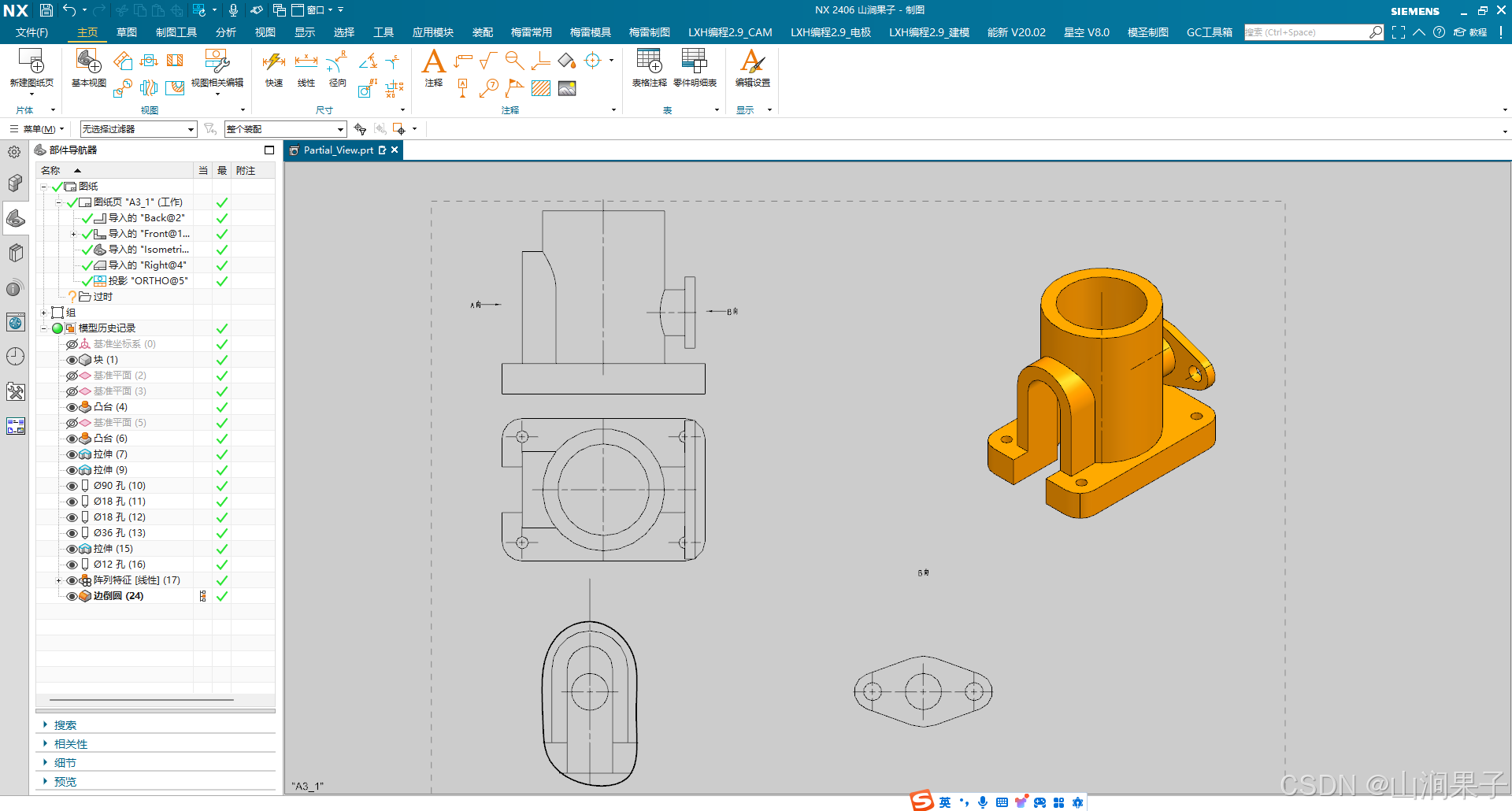

2.建立局部视图

NX 2406 物体外形的表达——局部视图_UG_05

NX 2406 物体外形的表达——局部视图_锚定_06


NX 2406 物体外形的表达——局部视图_UG_07

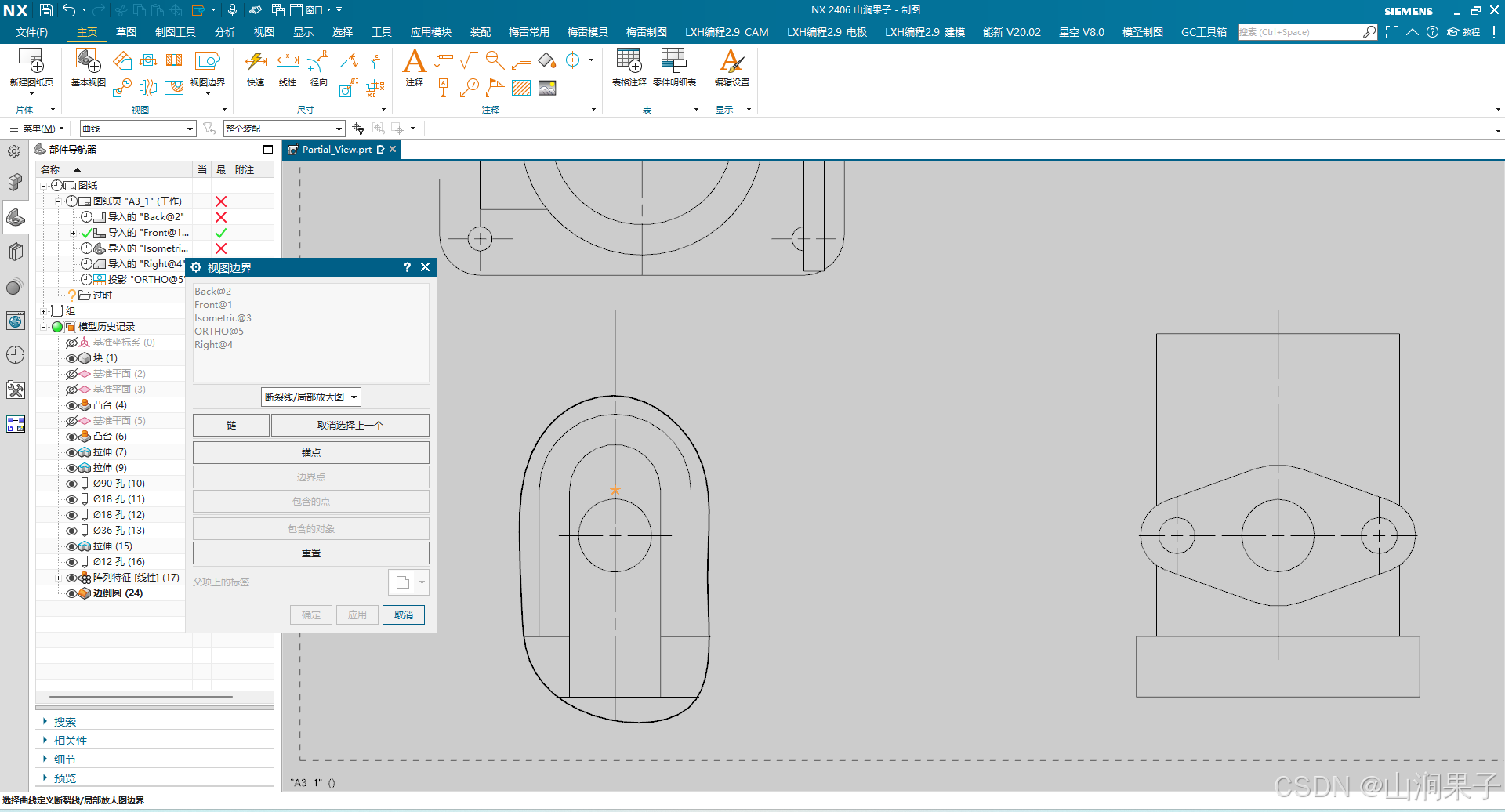

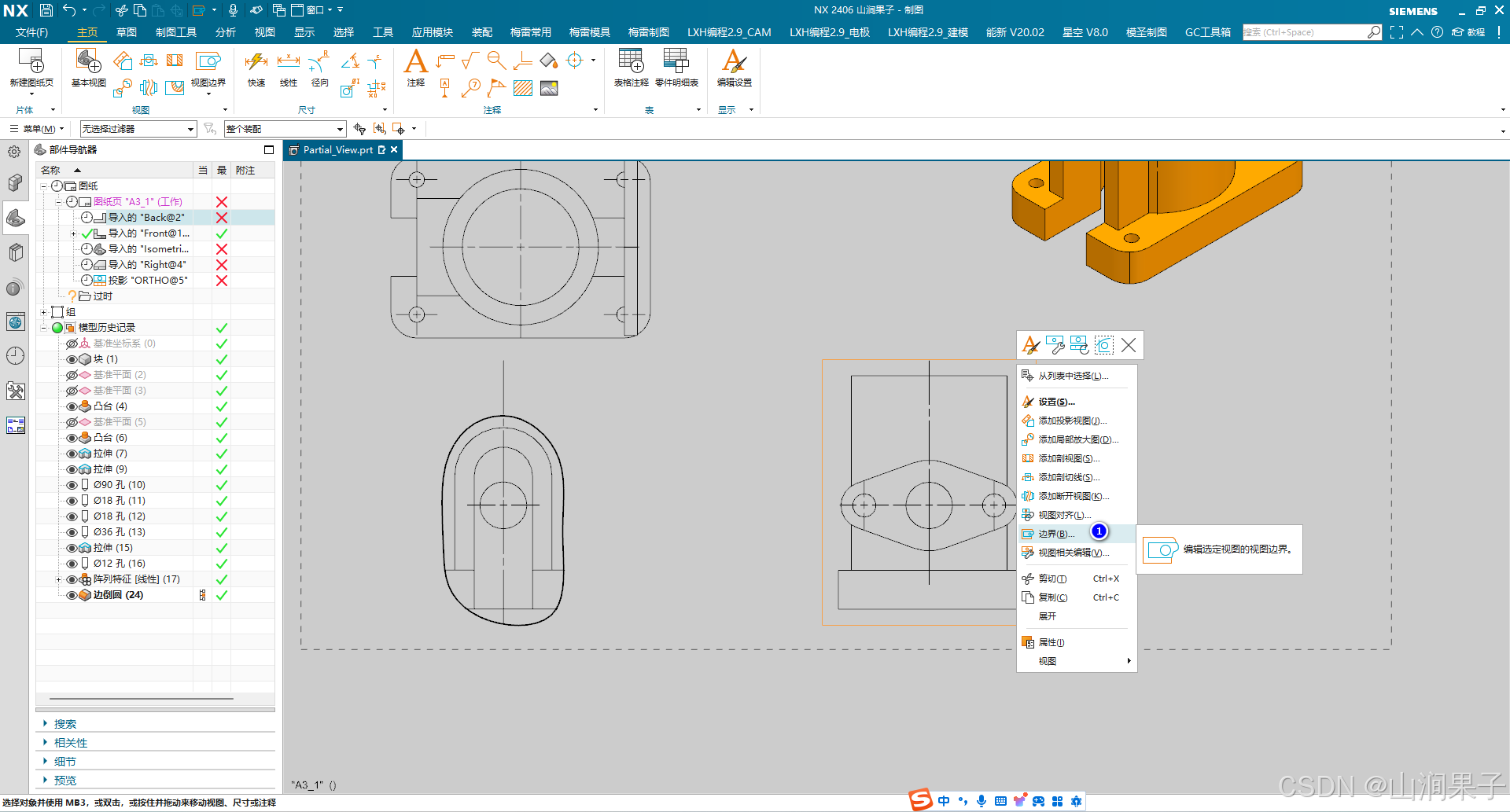

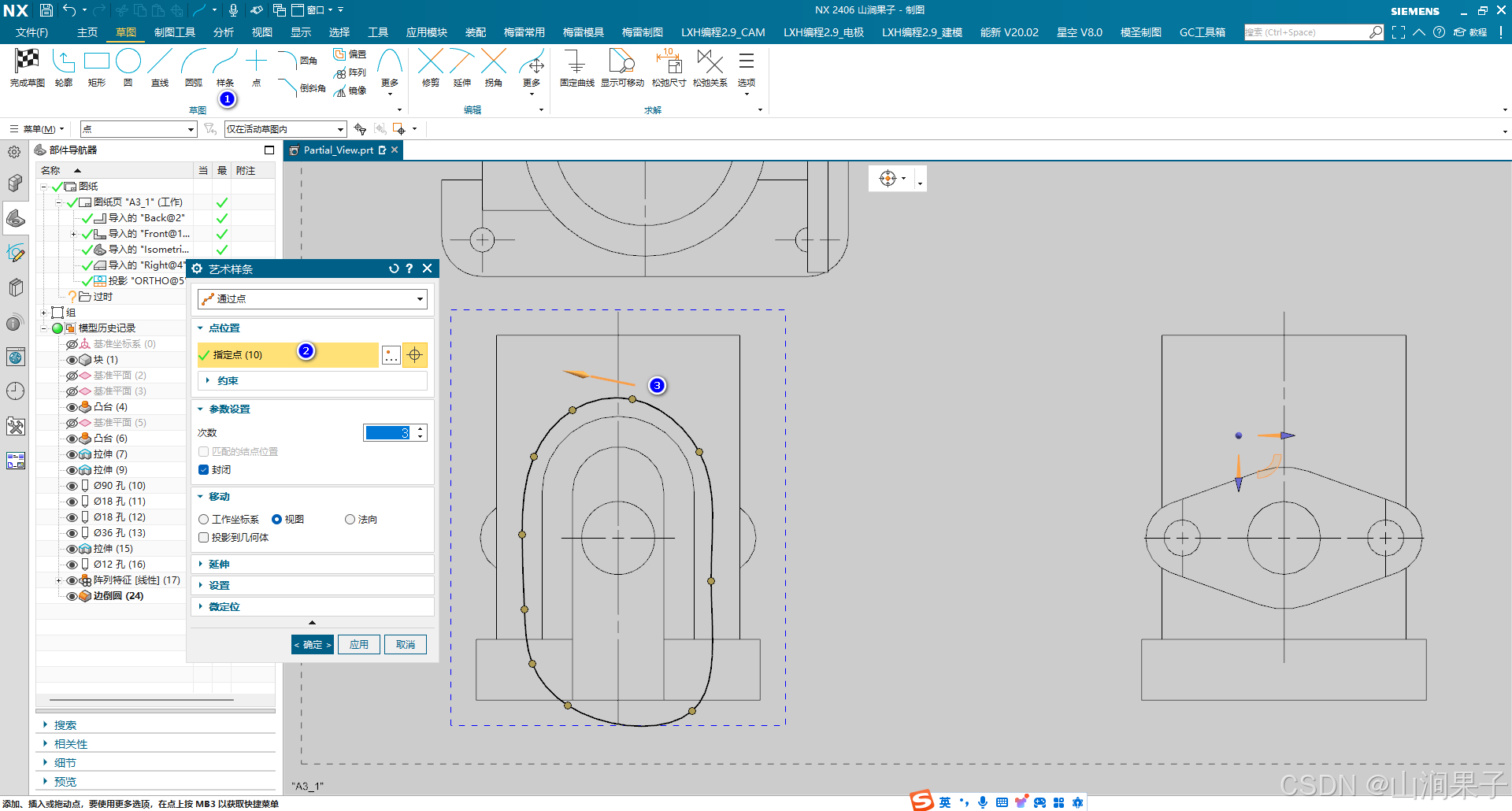

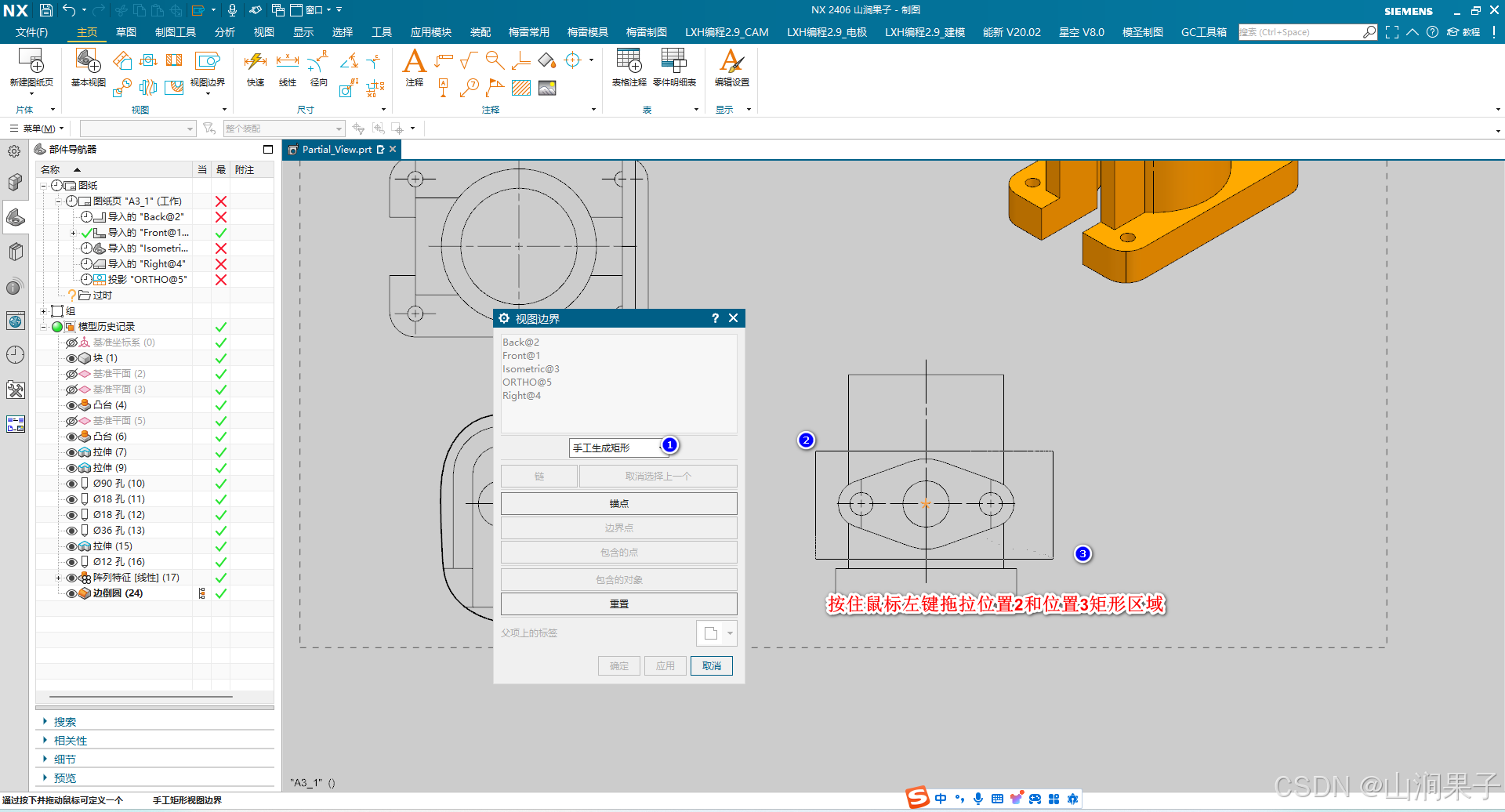

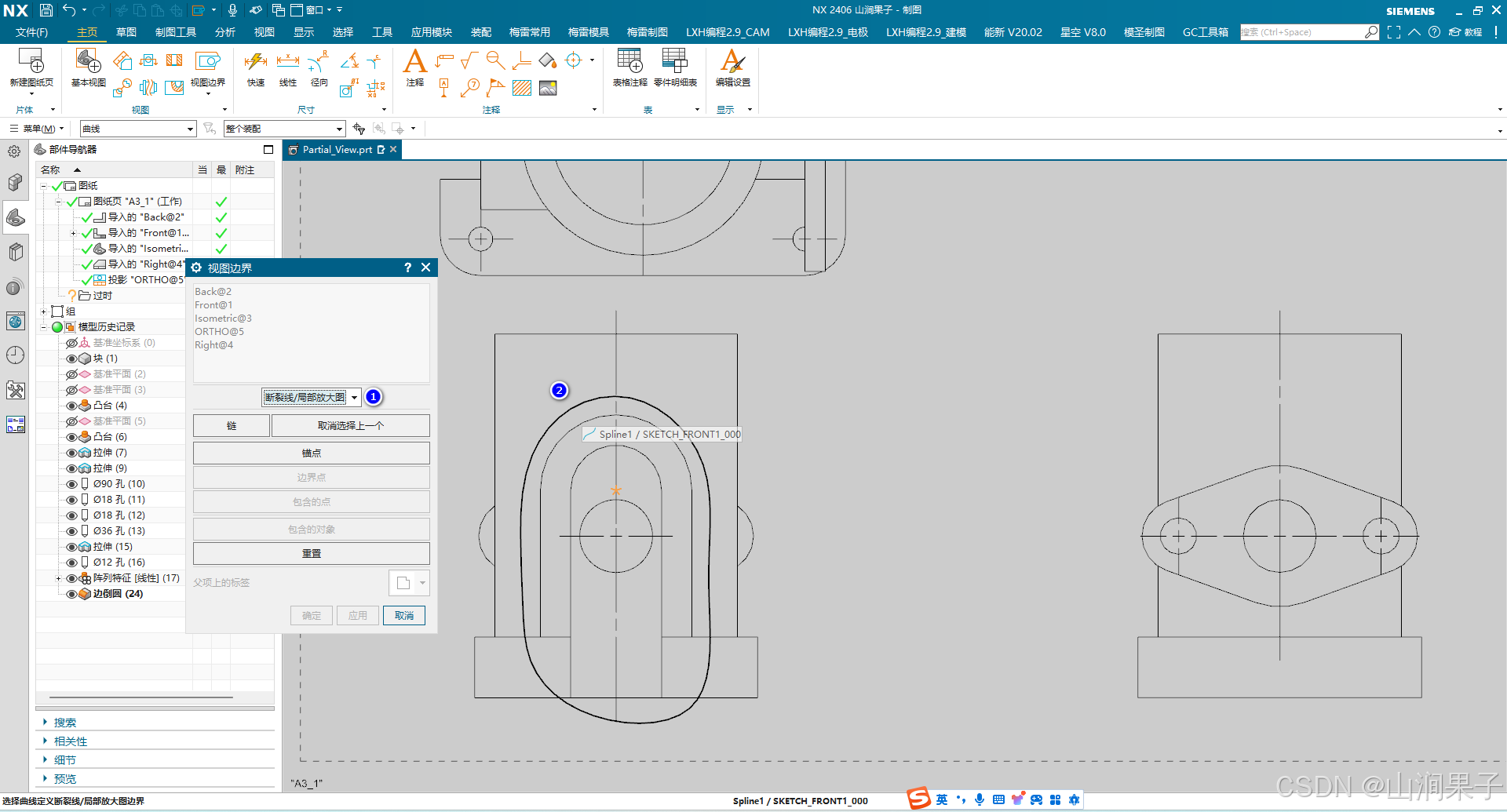

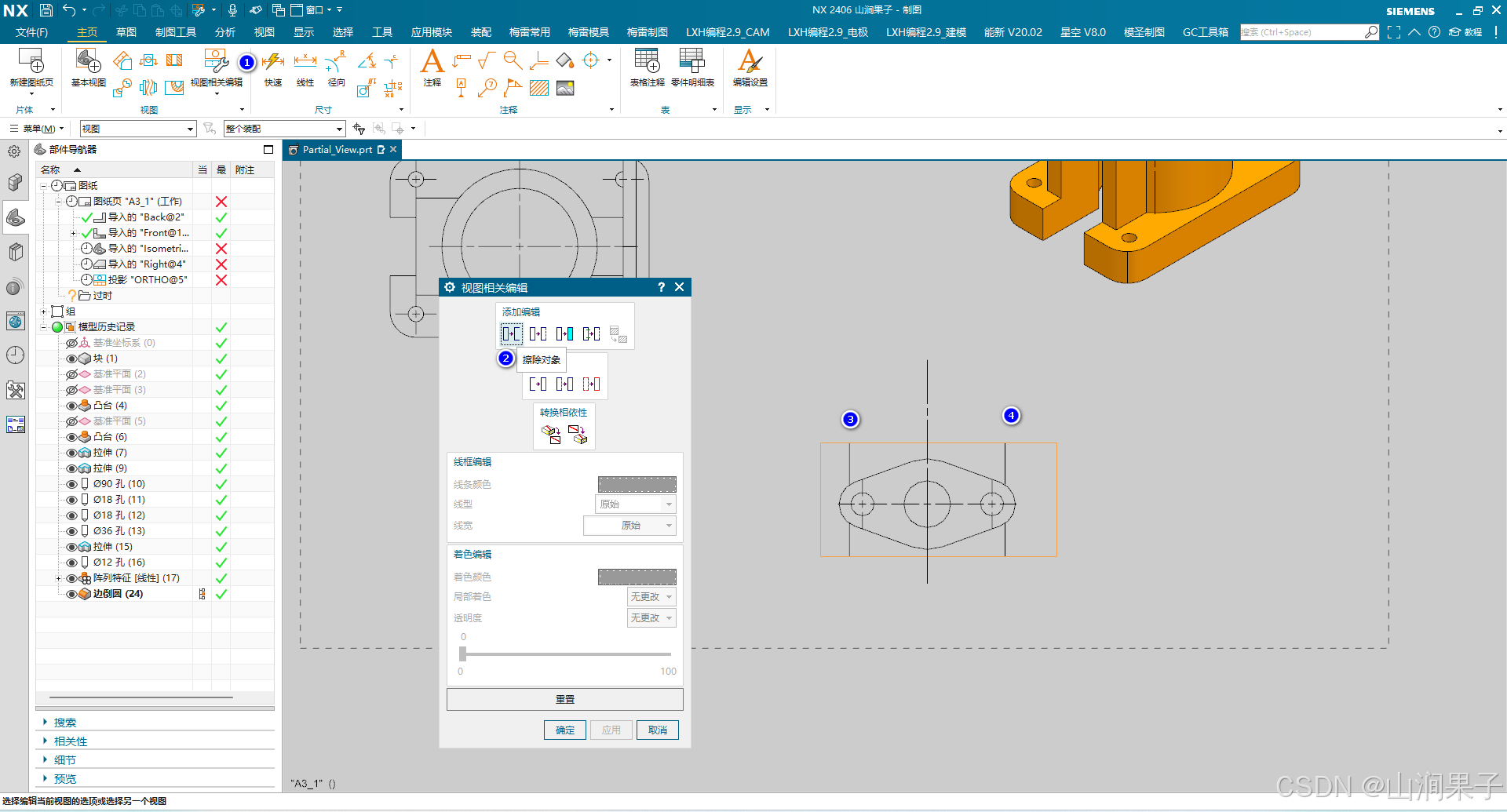

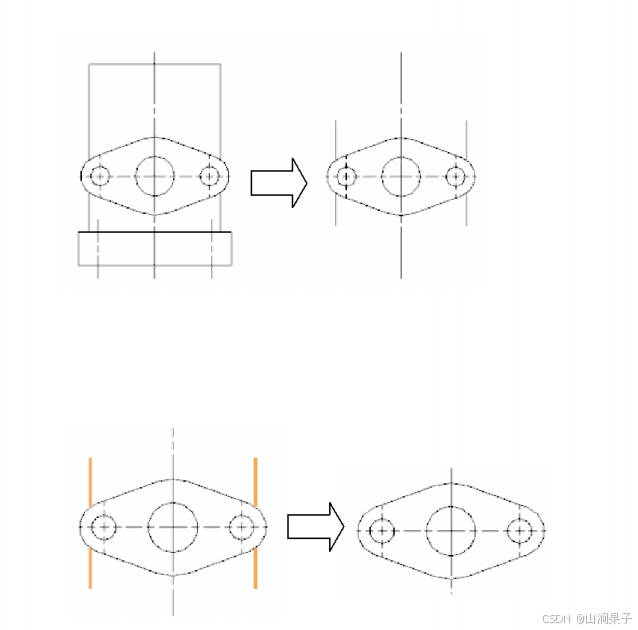

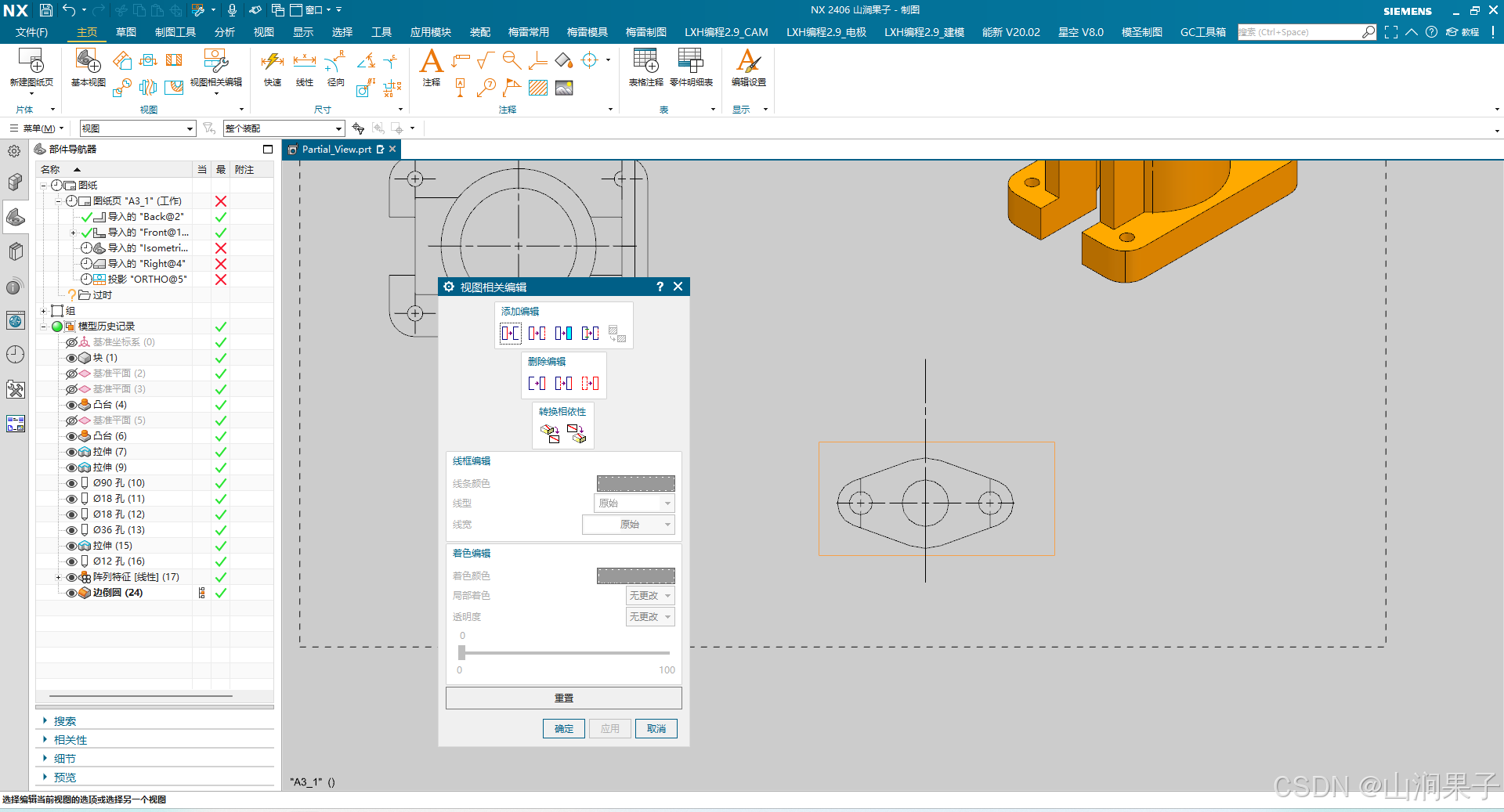

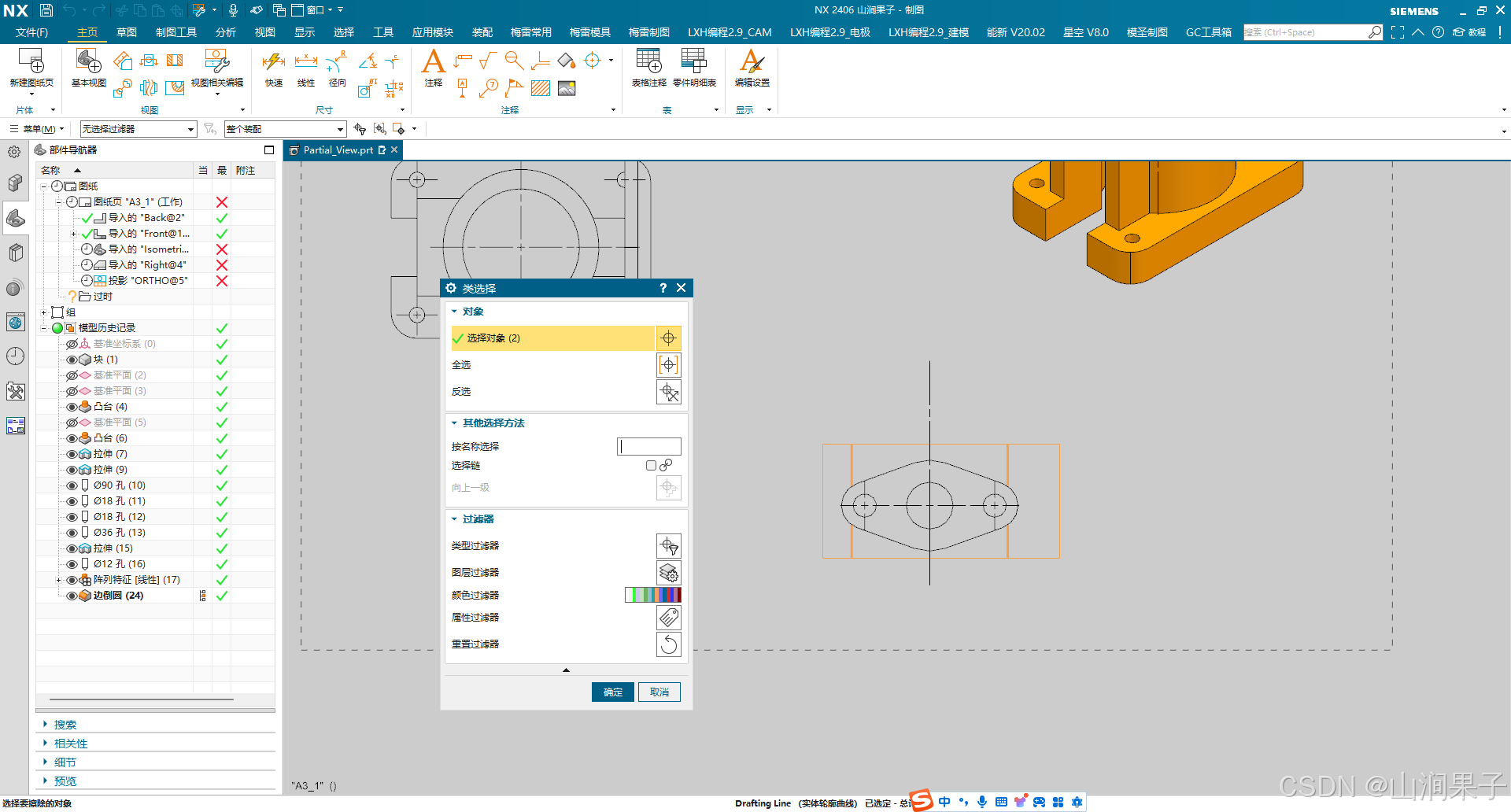

视图边界

NX 2406 物体外形的表达——局部视图_折线_08

NX 2406 物体外形的表达——局部视图_轮廓线_09


NX 2406 物体外形的表达——局部视图_UG_10


NX 2406 物体外形的表达——局部视图_NX_11


NX 2406 物体外形的表达——局部视图_锚定_12


NX 2406 物体外形的表达——局部视图_NX_13


NX 2406 物体外形的表达——局部视图_折线_14


NX 2406 物体外形的表达——局部视图_折线_15


NX 2406 物体外形的表达——局部视图_折线_16


NX 2406 物体外形的表达——局部视图_UG_17


NX 2406 物体外形的表达——局部视图_UG_18


NX 2406 物体外形的表达——局部视图_折线_19
