Soot（Java静态分析框架）入门

1. HelloWorld生成Jimple

1.1 创建Helloworld.java

public class HelloWorld {
    public static void main(String[] args) {
        System.out.println("Hello World!");
    }
}

1.2 编译java文件，生成bytecode

javac HelloWorld.java

此时src目录下，通过javac编译生成HelloWorld.class字节码文件

1.3 生成Jimple文件

拷贝soot.jar到当前目录

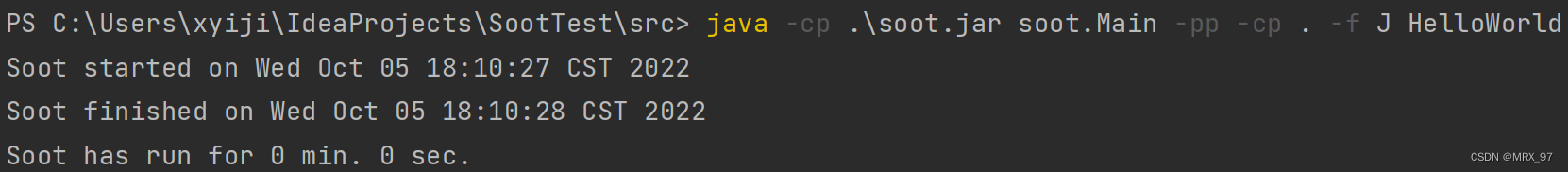

执行命令：

java -cp .\soot.jar soot.Main -pp -cp . -f J HelloWorld

其中：
-cp .\soot.jar: 指定soot class路径
-pp: 指定soot搜索的Java路径
-cp . : 指定要分析项目的路径，.表示当前路径
-f J: 指定输出文件的类型，为Jimple
HelloWorld: 指定需要分析的class文件

1.4 查看Jimple文件

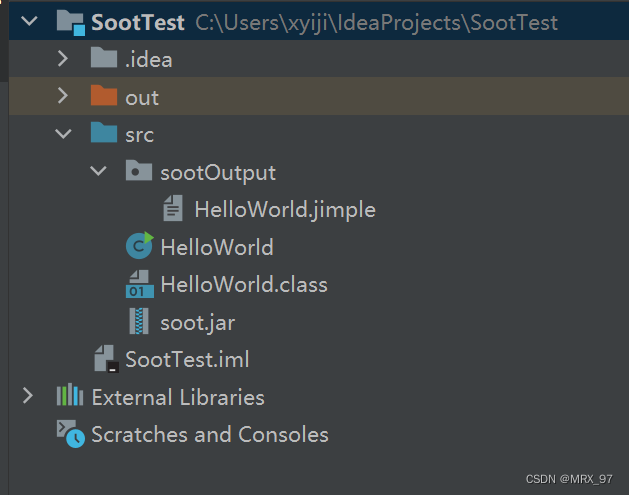

当面目录下会自动生成sootOutPut文件夹，文件夹下会有刚生成好的HelloWorld.jimple文件

生成的Jimple文件内容如下：

public class HelloWorld extends java.lang.Object
{

    public void <init>()
    {
        HelloWorld r0;

        r0 := @this: HelloWorld;

        specialinvoke r0.<java.lang.Object: void <init>()>();

        return;
    }

    public static void main(java.lang.String[])
    {
        java.io.PrintStream $r0;
        java.lang.String[] r1;

        r1 := @parameter0: java.lang.String[];

        $r0 = <java.lang.System: java.io.PrintStream out>;

        virtualinvoke $r0.<java.io.PrintStream: void println(java.lang.String)>("Hello World!");

        return;
    }
}

2. 使用soot生成VFG控制流图

2.1 构建程序代码

为了使VFG流图更饱满，使用的代码参考Leetcode第4题（困难）的解析代码：

public class LeetCode {
    public double findMedianSortedArrays(int[] nums1, int[] nums2) {
        int[] nums;
        int m = nums1.length;
        int n = nums2.length;
        nums = new int[m + n];
        if (m == 0) {
            if (n % 2 == 0) {
                return (nums2[n / 2 - 1] + nums2[n / 2]) / 2.0;
            } else {

                return nums2[n / 2];
            }
        }
        if (n == 0) {
            if (m % 2 == 0) {
                return (nums1[m / 2 - 1] + nums1[m / 2]) / 2.0;
            } else {
                return nums1[m / 2];
            }
        }

        int count = 0;
        int i = 0, j = 0;
        while (count != (m + n)) {
            if (i == m) {
                while (j != n) {
                    nums[count++] = nums2[j++];
                }
                break;
            }
            if (j == n) {
                while (i != m) {
                    nums[count++] = nums1[i++];
                }
                break;
            }

            if (nums1[i] < nums2[j]) {
                nums[count++] = nums1[i++];
            } else {
                nums[count++] = nums2[j++];
            }
        }

        if (count % 2 == 0) {
            return (nums[count / 2 - 1] + nums[count / 2]) / 2.0;
        } else {
            return nums[count / 2];
        }
    }

}

2.2 编译java文件，生成bytecode

javac LeetCode.java

2.3 使用soot.tools.CFGViewer生成控制流图

java -cp .\soot.jar soot.tools.CFGViewer -pp -cp . LeetCode

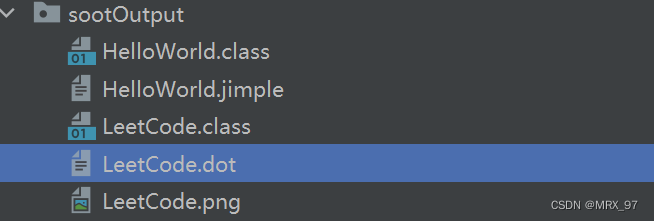

运行上述命令则会在SootOutPut目录下，生成dot文件。（p.s.需要修改一下dot文件名，自动生成的dot文件名中带有空格，会导致命令行操作失败）

进入sootOutPut目录，执行命令：

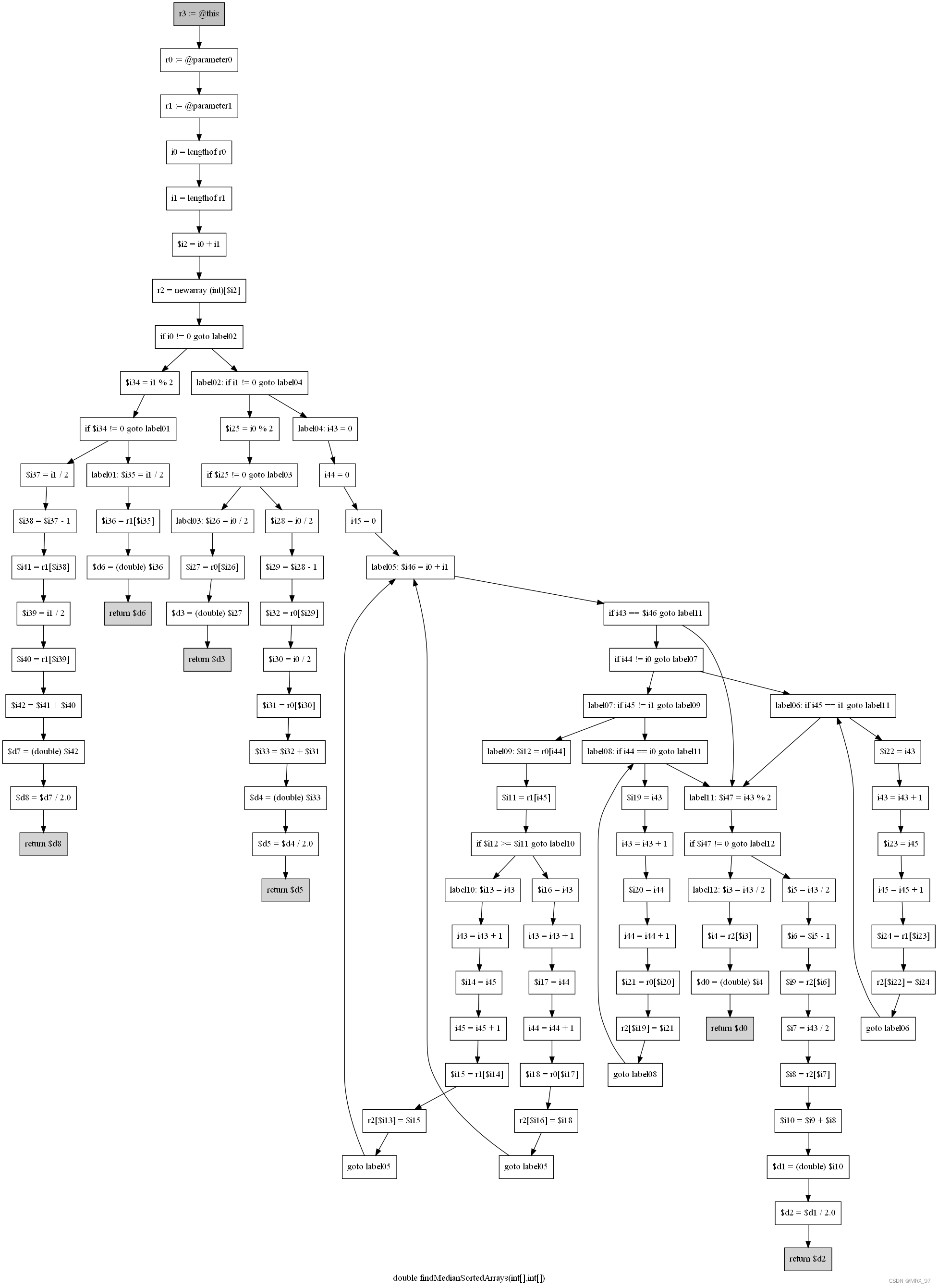

dot -Tpng -o LeetCode.png LeetCode.dot

则会在目录下生成相对应的png文件。
