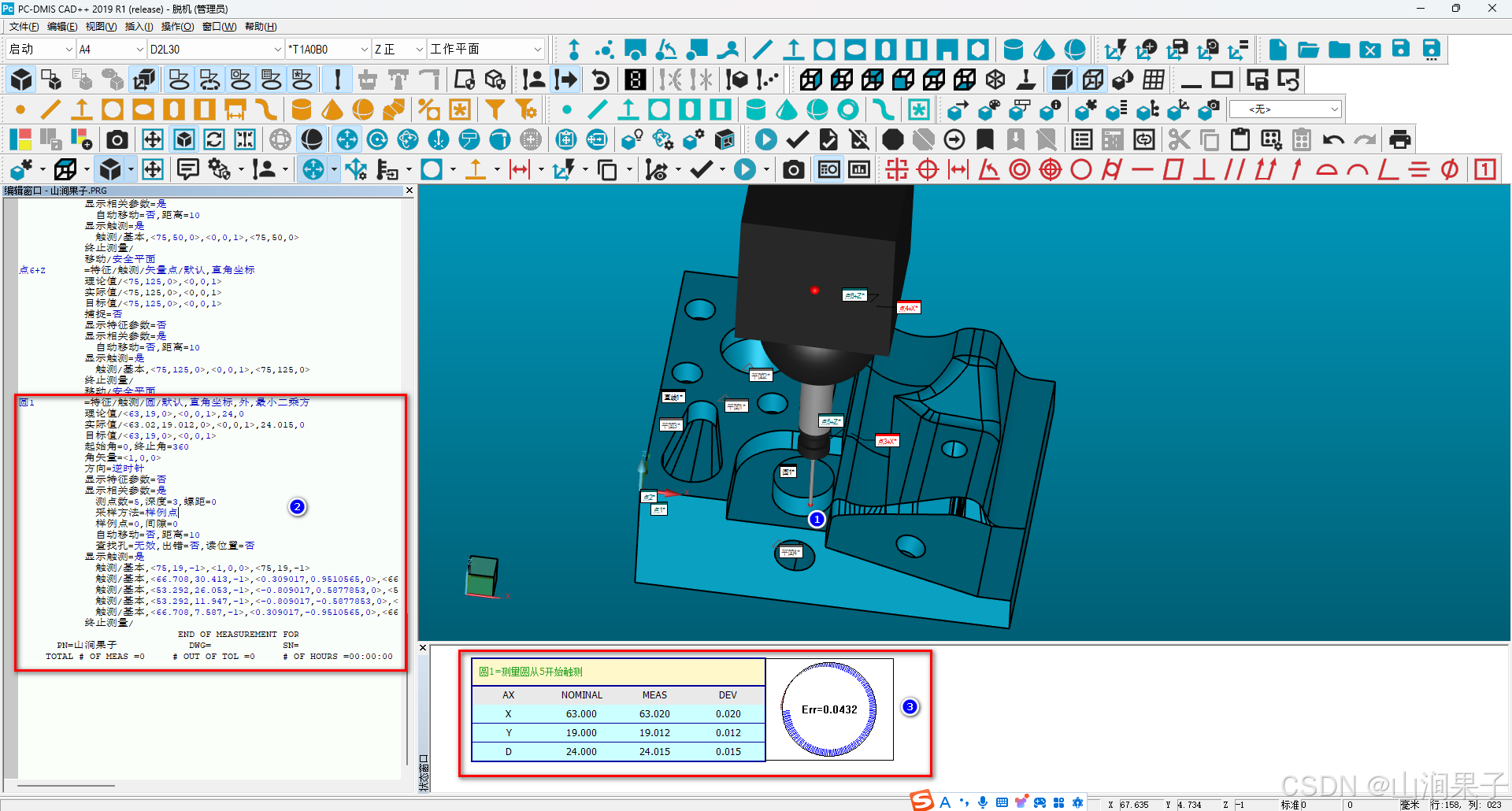

圆1         =特征/触测/圆/默认,直角坐标,外,最小二乘方
            理论值/<63,19,0>,<0,0,1>,24,0
            实际值/<63.02,19.012,0>,<0,0,1>,24.015,0
            目标值/<63,19,0>,<0,0,1>
            起始角=0,终止角=360
            角矢量=<1,0,0>
            方向=逆时针
            显示特征参数=否
            显示相关参数=是
              测点数=5,深度=3,螺距=0
              采样方法=样例点
              样例点=0,间隙=0
              自动移动=否,距离=10
              查找孔=无效,出错=否,读位置=否
            显示触测=是
              触测/基本,<75,19,-1>,<1,0,0>,<75,19,-1>
              触测/基本,<66.708,30.413,-1>,<0.309017,0.9510565,0>,<66.708,30.413,-1>
              触测/基本,<53.292,26.053,-1>,<-0.809017,0.5877853,0>,<53.292,26.053,-1>
              触测/基本,<53.292,11.947,-1>,<-0.809017,-0.5877853,0>,<53.292,11.947,-1>
              触测/基本,<66.708,7.587,-1>,<0.309017,-0.9510565,0>,<66.708,7.587,-1>
            终止测量/

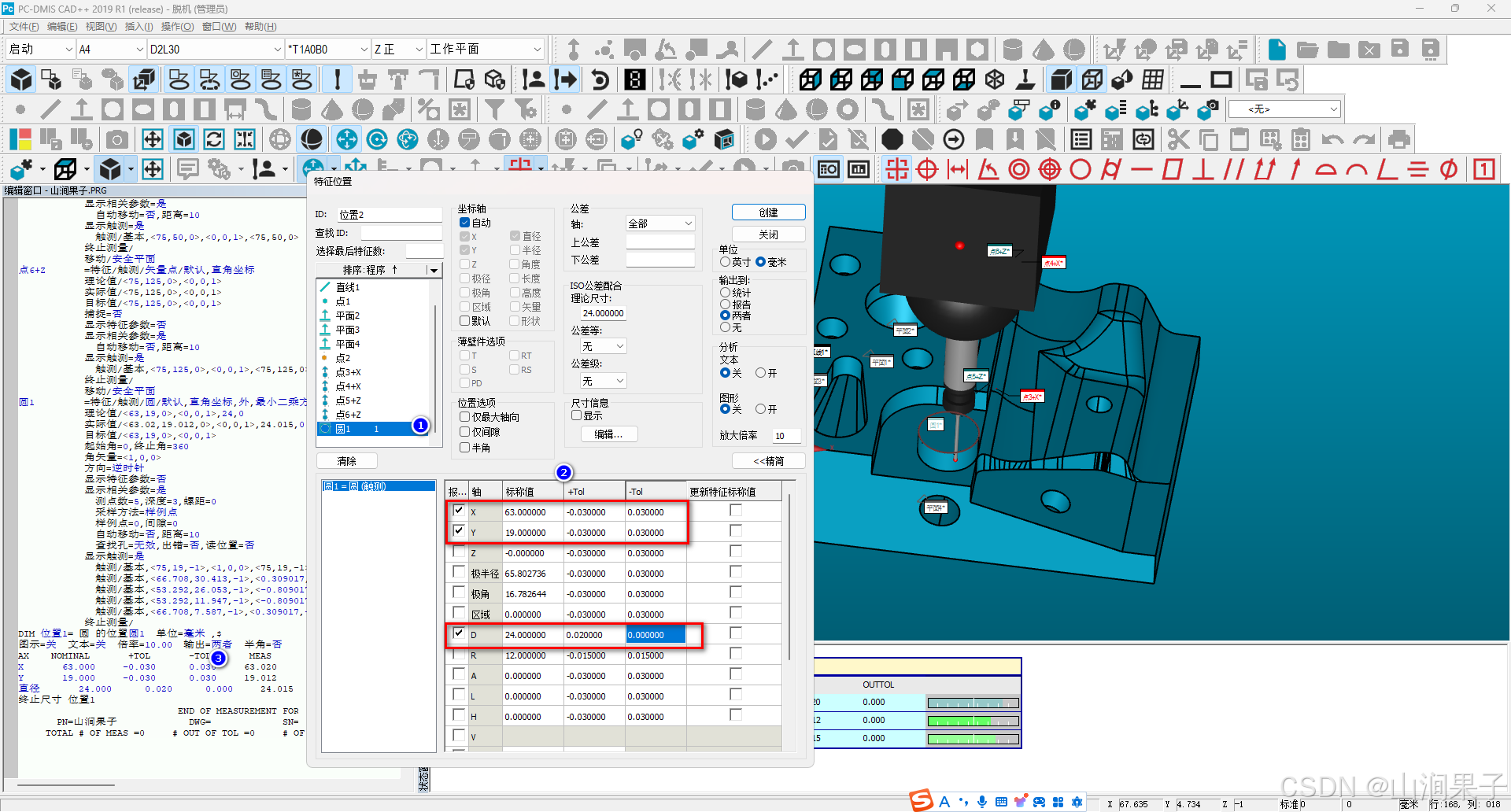

DIM 位置1= 圆 的位置圆1  单位=毫米 ,$
图示=关  文本=关  倍率=10.00  输出=两者  半角=否

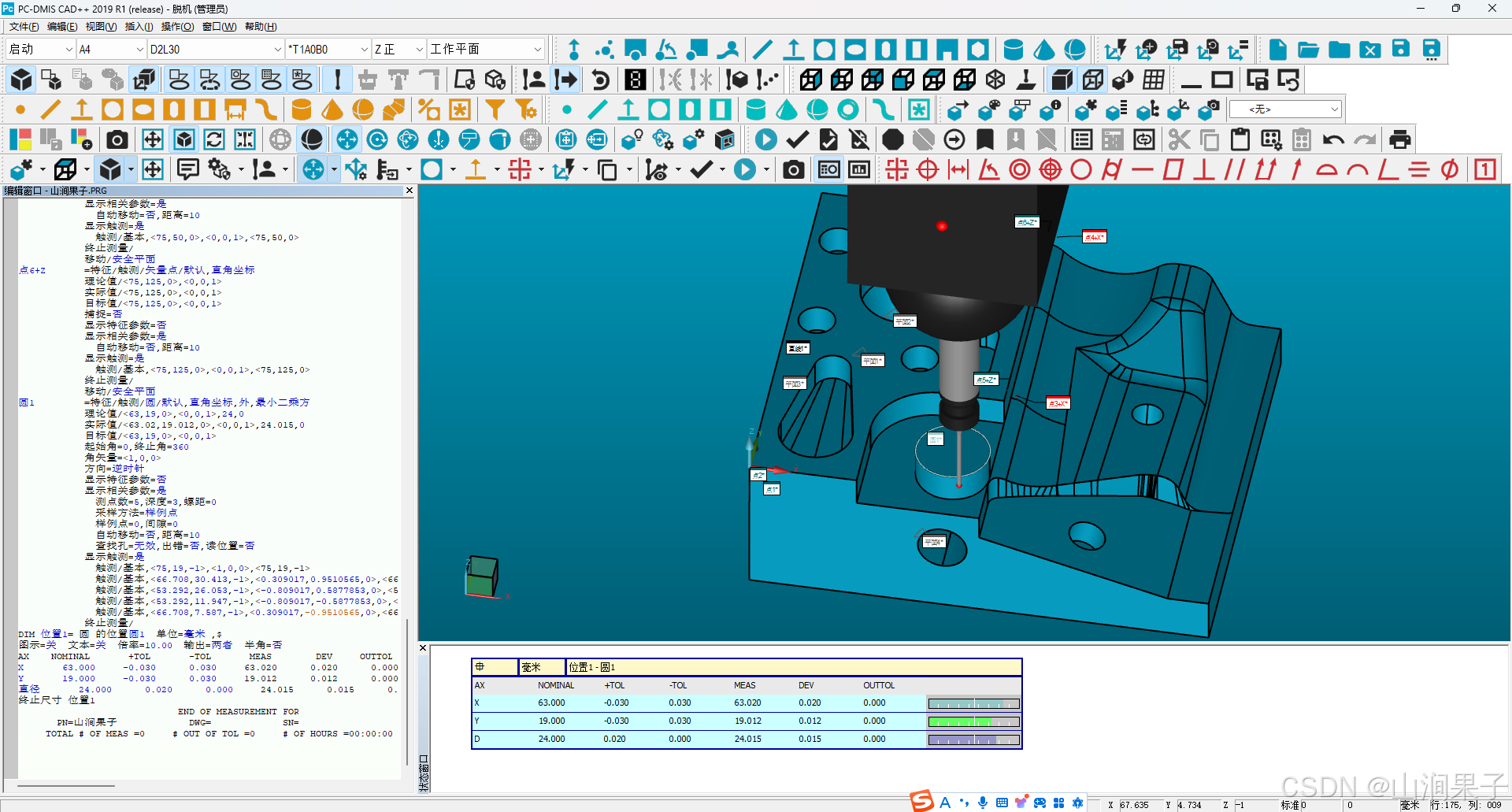

AX    NOMINAL       +TOL       -TOL       MEAS        DEV     OUTTOL
X       63.000     -0.030      0.030     63.020      0.020      0.000 -------#-
Y       19.000     -0.030      0.030     19.012      0.012      0.000 ------#--
直径       24.000      0.020      0.000     24.015      0.015      0.000 ------#--
终止尺寸 位置1
