由于产品规划的因素，想实现NRF52832单片机模拟NFC门禁卡的功能；我通过这段时间查找资料和学习，对NFC实现门禁卡需要做的工作，以及其中的难点，做如下总结。

一、NFC的协议分层、卡类型

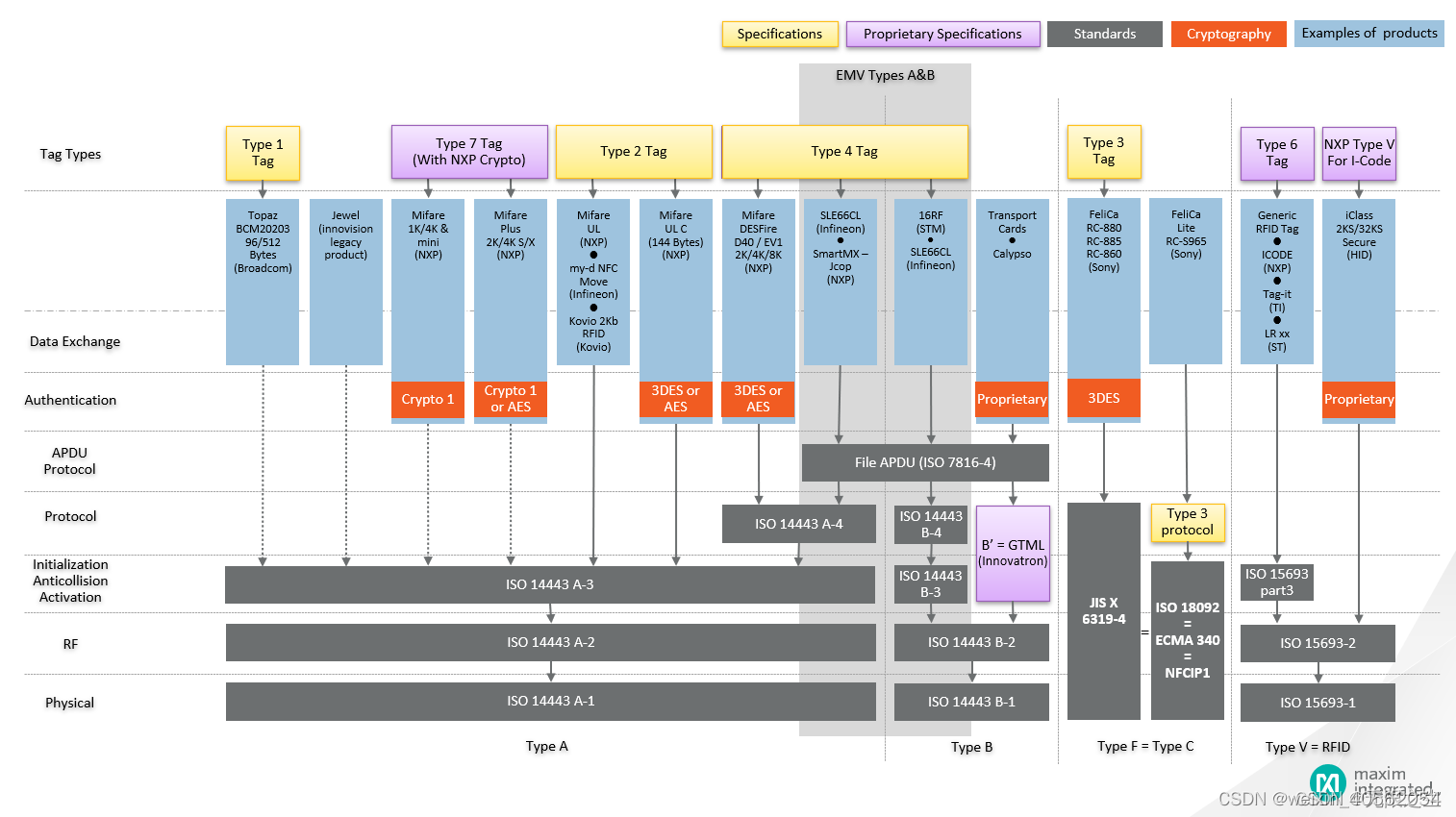

先上一张图，这张图可以清楚看到NFC的协议结构，以及NFC支持的卡类型：

图片上标注灰色的部分是标准协议，常用的就是ISO1443A, 在之上不同的厂家会实现各自独特的通讯协议和加密验证算法。从这张图可以看到，NXP的卡的种类比较多。

二、MIFARE 1K 卡

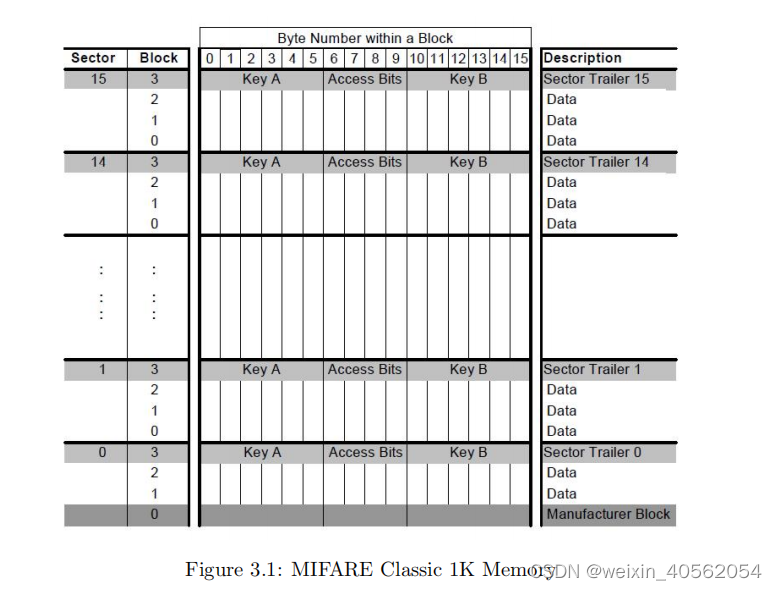

目前主流的门禁卡还是M1卡，M1卡是由NXP公司研发的门禁卡，目前是市场上主流的门卡；它的存储空间由1K，分为16个扇区，每个扇区有64个字节，每个扇区分为4个块，每块16个字节。

如下图所示:

第0扇区的第0块，保存卡UID和厂家信息，可读不可写，其它的扇区和块一般可读可写；每个扇区的最后一块保存每个扇区单独的密钥以及访问控制字。

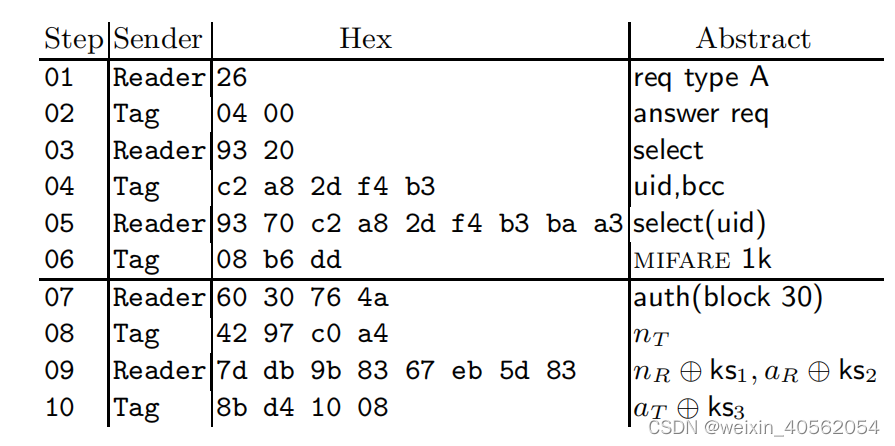

读卡器能够正确的从M1卡中读取数据，需要经历如下步骤：读卡器发起请求、选卡、认证、读写数据，下列的图片展示了读取数据的流程:

三 、MIFARE 1K 卡的加密和认证

M1卡采用一种叫做Crypto1的加密算法进行加密，这是一种流加密算法，在github上搜索就能找到源码。最初设计此算法的是NXP公司，此算法不开源。

当 MIFARE Classic 卡接近读卡器的磁场区域时，卡片会接收到读卡器发来的寻卡指令，然后按照防冲突协议发出自己的卡号UID（寻卡过程）。
收到UID 后，读卡器会选择这张卡（选卡过程）。
接着读卡器发出对某一块的认证请求，然后就开始了一个标准的三步认证协议（认证过程）。
卡片产生一个随机数nT 并以明文方式发送给读卡器。
紧接着读卡器发出它的随机数nR和对卡片的应答aR。
最后卡片返回一个对读卡器的应答aT（认证完成）

选卡的过程和放冲突模式是硬件自动操作的，所以从第三步开始的协议解析、身份认证、数据加密，才是工作难点。

标签对读卡器的认证

crypto1_init(&state, (uint64_t)tc[k].key); //通过密钥初始化

crypto1_word(&state, tc[k].uid ^ tc[k].tag_challenge, 0);//输入UID和标签的随机数

crypto1_word(&state, tc[k].reader_challenge_enc, 1);//读卡器发送的随机数

rresp = prng_successor(tc[k].tag_challenge, 64);//验证标签的随机数和

rresp ^= crypto1_word (&state, 0, 0);

if(rresp == tc[k].reader_response)//验证读卡器的随机数是否和标签发送的数据数一样
     printf("TAG> Reader is authentic.\n");

else
     printf("TAG> Reader is NOT authentic.\n");

读卡器对标签的认证

        crypto1_init(&state, tc[k].key);
        crypto1_word(&state, tc[k].uid ^ tc[k].tag_challenge, 0);
        rchal = crypto1_word(&state, tc[k].reader_challenge, 0);
        rresp = prng_successor(tc[k].tag_challenge, 64);
        rresp ^= crypto1_word (&state, 0, 0);
        tresp = prng_successor(tc[k].tag_challenge, 96);
        tresp ^= crypto1_word (&state, 0, 0);
        if(tresp == tc[k].tag_response)//读卡器验证随机数
            printf("Reader> Tag is authentic.\n");
        else
            printf("Reader> Tag is NOT authentic.\n");

ISO14443 crc校验算法

#define CRC_A 1
#define CRC_B 2
#define BYTE unsigned char

unsigned short UpdateCrc(unsigned char ch, unsigned short *lpwCrc)
{
    ch = (ch^(unsigned char)((*lpwCrc) & 0x00FF));
    ch = (ch^(ch<<4));

    *lpwCrc = (*lpwCrc >> 8)^((unsigned short)ch << 8)^((unsigned short)ch<<3)^((unsigned short)ch>>4);
    return(*lpwCrc);
}

void ComputeCrc(int CRCType, char *Data, int Length,BYTE *TransmitFirst, BYTE *TransmitSecond)
{
    unsigned char chBlock;
    unsigned short wCrc;

    switch(CRCType) {
        case CRC_A:
            wCrc = 0x6363; // ITU-V.41
        break;
        case CRC_B:
            wCrc = 0xFFFF; // ISO 3309
        break;
        default:
    return;
    }
    do {
        chBlock = *Data++;
        UpdateCrc(chBlock, &wCrc);
    } while (--Length);
    if (CRCType == CRC_B)
       wCrc = ~wCrc; // ISO 3309
    *TransmitFirst = (BYTE) (wCrc & 0xFF);
    *TransmitSecond = (BYTE) ((wCrc >> 8) & 0xFF);
     return;
}
BYTE BuffCRC_A[] = {  0x53,0x45,0x47,0x47,0x45,0x52,0x20,0x52};
BYTE BuffCRC_B[] = { 0xC8,0xF0,0xD8,0x2E,0x7B};
unsigned short Crc;
BYTE First, Second;

int crc_main(void)
{
printf("CRC-16 reference results 3-Jun-1999\n");

printf("by Mickey Cohen - mickey@softchip.com\n\n");
printf("Crc-16 G(x) = x^16 + x^12 + x^5 + 1\n\n");

printf("CRC_A of [ ");
printf("%02X ",BuffCRC_A[i]);

ComputeCrc(CRC_A, BuffCRC_A, sizeof(BuffCRC_A), &First, &Second);


printf("] Transmitted: %02X then %02X.\n", First, Second);

return(0);
}

三、使用NRF52832模拟M1门卡遇到的问题

我在52832开源代码hal_nfc_tct上修改的，防冲突和选卡已经成功了，读卡器下发认证指令 60 00 F5 7B后，标签回复4字节随机数+2个字节CRC，此时读卡器应该回复4字节的随机数+4字节的应答 +2字节的CRC的数据,一共10个字节,但是我只收到了读卡器的9个字节。数据流如下

reader : 60 00 F5 7B

tag： 82 a4 16 6c 85 46

reader : 1a 21 6a 40 f2 ef 52 ee 32（一共只有9个字节）

如果最后这一步CRC校验成功了的话，才能开始标签对读卡器的认证；读卡器使其他的卡测试可以正常使用，我目前卡在这里:。

目前可以排查方向如下：

1.接收的数据中第一个字节丢失

2.读卡器发送的数据有特殊的协议格式，我这边解析错误

由于这两个方向都需要知道读卡器发送的数据，但是目前的读卡器是直接买的，我是不知道读卡器发送的具体数据，目前也没有什么好的方法。
