CATIA二次开发—探讨CATIA单位问题

<-- 古铩封寄玉关秋，天咫尺，人南北，不信鸳鸯头不白–纳兰性德 -->

这周加更，原因有二：（1）本来昨天上午是买了票回家的，但一时失算没有预留候车的时间，光是从售票处走到检票口，几十米的距离，挪了近半个小时，结果很顺利地没赶上车，又很顺利地改签失败，最终无奈退票😂，买了今天的火车票再次启程🚋，所以昨晚有时间整理自己的东西，加推一篇技术类文章；（2）也是主要原因啦，就在昨晚，由我创建的 CATIA V6 二次开发群 在三个月不到的时间里实现了成员 破百的小目标，故而加推以表庆祝👏。当然，这其中也不乏有同事、朋友和所有群成员的共同努力和支持🙏。

这里需要跟群友们致歉的是：一方面由于我正式接触CATIA这个软件的时间并不长，所以群里的很多问题我都显得有心无力，所以只能靠其他管理员或者大佬们提供反馈；另一方面我目前的开发以VBA为主，编程语言采用C#，算是目前最方便、最容易入门的一种开发方式了，但就目前来看，群里的开发方式其实是以CAA为主，我同样是两手一摊，束手无策。但我仍然会持续输出我所涉及的CATIA开发相关的技术经验，供大家参考，并会分享一些相关的高水平论文和技术资料给大家，做好服务工作。

好了，进入正题。这一期咱们聊一聊让无数CATIA开发者（包括我自己在内）头疼的==参数单位（Unit）==问题。

一、技术实现

第一步 看看API怎么说

Except when explicitly documented, numerical values stored and internally handled for computations are expressed using the MKSA unit system except for two dimensions:

• Length are expressed in mm
• Angles are expressed in decimal degrees

译文如下：

除非特别指定是哪个单位，软件内部存储和运算的数值都是使用国际基本单位制，即MKSA，但是呢有两个例外：

• 长度不是用m，而是mm
• 角度不是用弧度制，而是用十进制的度

那什么是MKSA呢，其实就是米—千克—秒—安培制(Meter-Kilogram Second Ampere)，这些都是国际基本单位。那么我们就很明确了，CATIA软件内部单位的设定应该是如下表所示。

量纲	单位
长度	mm
角度	deg
时间	s
质量	kg
面积	m2
体积	m3
…	…

细心的读者肯定会注意到这样一个问题：在长度单位采用mm的情况下，面积和体积仍然采用m2和m3。是的没错，API已经写得很清楚了，只有两个例外，其它都应该按国际基本单位来执行。

第二步 创建参数时，其值的量纲由谁决定？

大家都知道三维建模软件都会给予用户修改默认单位的权限，以提高软件的自由度。但是，这样的灵活度反而给代码的编制增加了难度，例如我有这么一串代码，如果跑在单位配置不同的计算机上是不是会出现不同的结果呢？你所创建的参数有可能是2000mm，也有可能是2000m，同样有可能是2000cm，这样就乱套了。

paras.CreateDimension("长度"，“LENGTH”,2000);

所以，软件就需要一套用于内部运算的量纲设定，这个设定独立于当前计算机中软件本身的单位设定，是内在集成的。所以在CATIA二次开发中，对于创建参数时的数值量纲直接按上表考虑，无需关心本机的单位配置。

第三步 修改参数值时，量纲由谁决定？

修改参数值时的量纲选择是我一直感觉奇怪的地方，CATIA反而摒弃了自己内部运算的那一套，改用纯的MKSA国际单位制，也就是说长度单位变成了m，角度变成了弧度制。但是，好处是由于修改参数时是采用字符串赋值，而且软件可以识别字符串中的单位，所以这里强烈建议大家在参数写入时加上你想要赋予的单位。

// 此时参数值被修改为2000 m
para.ValuateFromString("2000")
// 此时参数值被修改为2000 mm
para.ValuateFromString("2000mm")

第四步 读取参数值时，量纲由谁决定？

其实上述的创建啊、修改啊还不算复杂，你只需要记住它默认的量纲即可，但参数的读取是真的令人头大，因为这会关联到当前计算机中软件的单位配置，而每个人的配置又可能不一样，例如同样的一个参数，A电脑打开显示为5m；B电脑打开则显示5000mm，虽然值都是相等的，但程序如何做出判断，并统一转换为标准的数值还是个问题。在之前 CATIA二次开发—参数那点事 那一期里，我也提及了使用正则表达式来解决这一问题的办法，但这个方法是存在漏洞的，因为你不可能把所有单位都罗列一遍并给出转换系数。

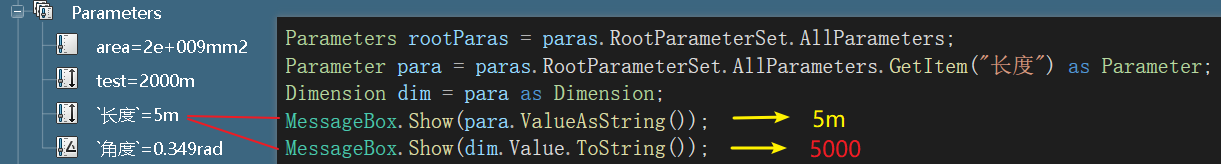

作为一个有强迫症的程序员，我一直在寻觅更好的办法。最后还是被我找到了。其实也很简单，只是我们被现有的功能代码限制住了思维。现有的做法是拿到Parameter实例就立马去拿参数的值，而这里的Parameter定义太广，包含了字符串、实数、量纲值等等，所以此时你只能拿到一个String，然后自己再去判断。然而没人问过：为什么当我们拿到Parameter之后就要停下来呢，我们其实是明确知道自己想要拿的参数是什么类型的，完全可以进一步细化成Parameter的子类（如下图），例如Dimension。所以我们的问题就迎刃而解了，一旦我们拿到Dimension，那么通过它的属性Value，就可以获取到参数值所对应的软件内部运算值，也就是说如果是长度，你会直接拿到以mm为单位的数值。

三、参考资料

《3DEXPEROENCE Automation Help》
