本文详细介绍了西门子触摸屏在通讯连接和程序下装过程中的关键注意事项。在通讯连接时，确保波特率匹配，站地址避免冲突，并选择正确的网络配置文件。而在下装过程中，需正确选择PC/PG接口，使用DP/MPI或以太网传输模式，并进行启动回传。此外，还需在触摸屏设备控制面板中设置正确的通讯接口。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

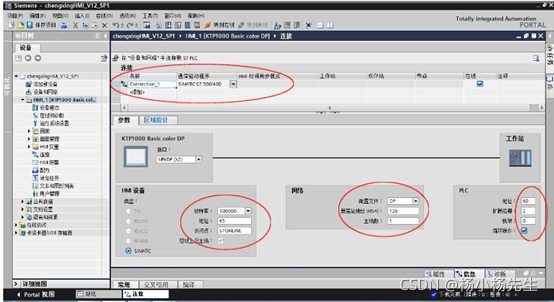

一、西门子触摸屏通讯连接注意事项
1、在触摸屏项目中，通讯连接组态中，波特率与触摸屏HMI设备所在的传输速率要一致，站地址不能与总线内其他地址有冲突
2、网络配置文件选择DP
3、PLC设备地址写总线的地址，扩展插槽为cpu的插槽
在这里插入图片描述

二、西门子触摸屏下装注意事项
1、PC/PG接口选择正确选择MPI或者以太网方式
2、在wincc flexible 上选择项目→传送→传输。

在这里插入图片描述

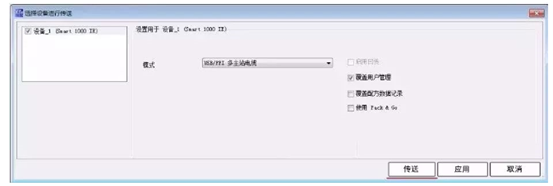

3、传输模式选择Dp/MPI、或者以太网,如果触摸屏带存储卡，选择启动回传。
在这里插入图片描述

4、触摸屏设备控制面板tansfer设置正确的通讯接口后打到转送状态

在这里插入图片描述
