前言

  做产品,需要选型外壳结构,本篇普及IP防护等级与基础铝合金外壳。


IPXX防护等级

  IP等级(Ingress Protection rating)是用于描述电气设备外壳对异物(如尘埃、手指或其他固体物体)和水侵入的防护能力的国际标准。这个标准在全球范围内被广泛应用,以确保设备在各种环境条件下的可靠性和安全性。

IP等级的定义

  IP等级由两个数字组成,格式为IPXX。
  第一个数字(从0到6)表示设备防止固体异物进入的能力。
  第二个数字(从0到8或9,其中没有标记为I的IPX7和IPX8)表示设备防止水进入的能力。

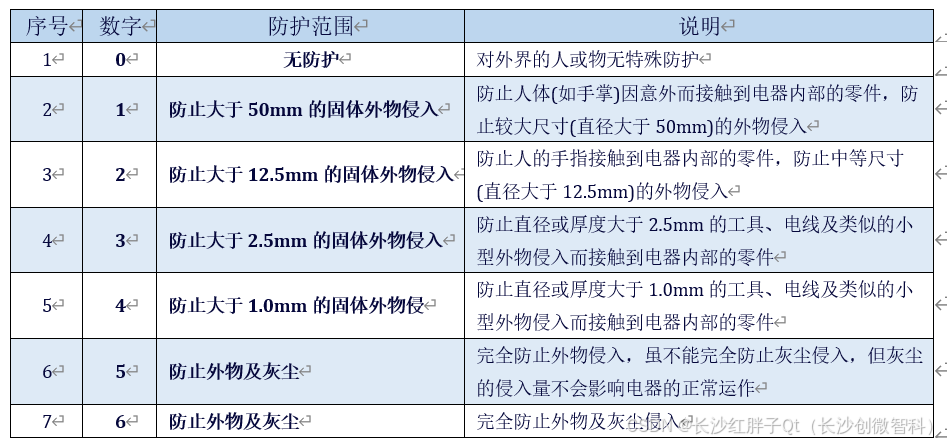

防尘等级(第一个数字)

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护

  从IP0X至IP6X,逐步加强,IP6X表示完全防止尘埃进入。

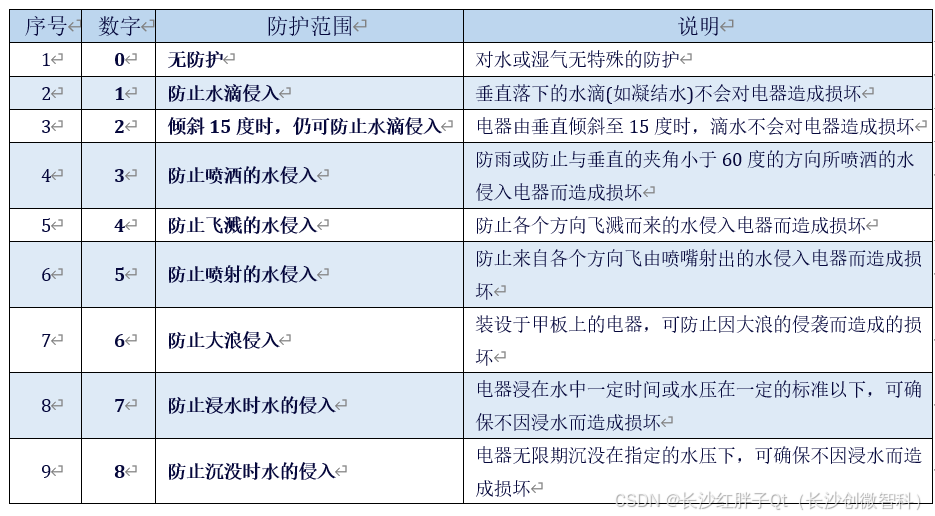

防水等级(第二位)

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_02

国标测试依据

  GB 4208-2008/IEC 60529-2001《外壳防护等级(IP代码)》是我国采用的与国际标准相对应的国家标准,用于各类产品的外壳防护等级的合格评定性判定试验。

试验标准的目的

  确保电气设备的外壳能够按照规定的防护等级防止人体接近壳内的危险部件。
  防止固体异物进入壳内设备,从而避免可能的机械损害或干扰。
  防止水或其他液体进入壳内,从而避免短路、腐蚀或其他有害影响。

常规产品检测等级

  常规产品检测等级包括IP23、IP44、IP54、IP55、IP65、IP66、IP67、IP68等,这些等级覆盖了从基本防护到高度防护的不同需求。
  通过遵循这些标准和进行必要的测试,可以确保电气设备在各种环境条件下都能可靠、安全地运行。

IP68

  IP68是连接器防水等级标准的最高级别。防水连接器防水性能如何,主要看IPXX的后面两位数字XX,第一位X是从0到6,最高等级为6;第2位X是从0到8,最高等级为8;因此连接器的最高防水等级为IP68。也就说,IP68连接器是防水等级最高标准的连接器。市场上号称连接器防水等级标准达到IP68的也不少,但真正意义上,具备过硬的密封性能,安全可靠质量的IP68连接器,市场上还是比较少。某些品牌IP68测试标准是:将连接器产品放入10米水深,工作2个星期;放入100米水深,破坏测试12个小时,仍旧可以保持产品的良好性能。

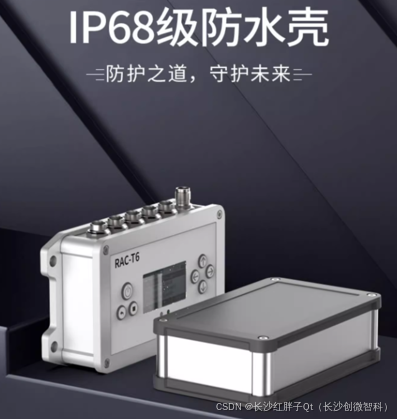

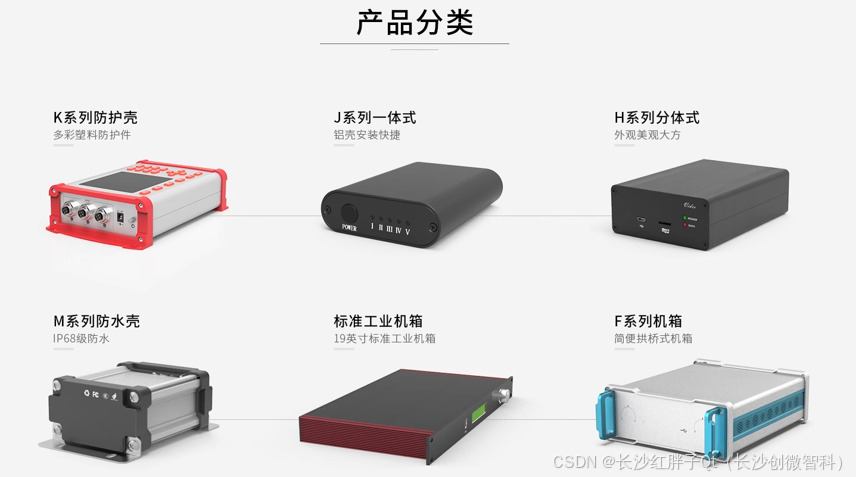

IP防水铝壳体

  店
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_03
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_04

  铝合金外壳选型一:IP68、外部168x80x定制高度,内部131.6x76.7x30~55mm
  在购入之后,没有进行其他加工的前提下,是达到IP68等级,但是做了其他开孔、打洞,然后安装了其他接插件,屏幕密封等等,会影响IP68。
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_05

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_06

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_07

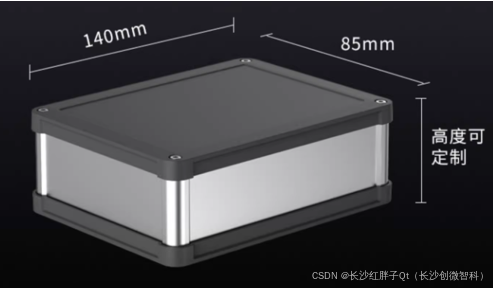

外壳尺寸

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_08

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_09

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_10

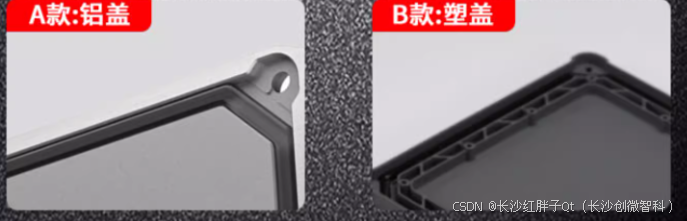

外壳材质

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_11

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_12

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_13

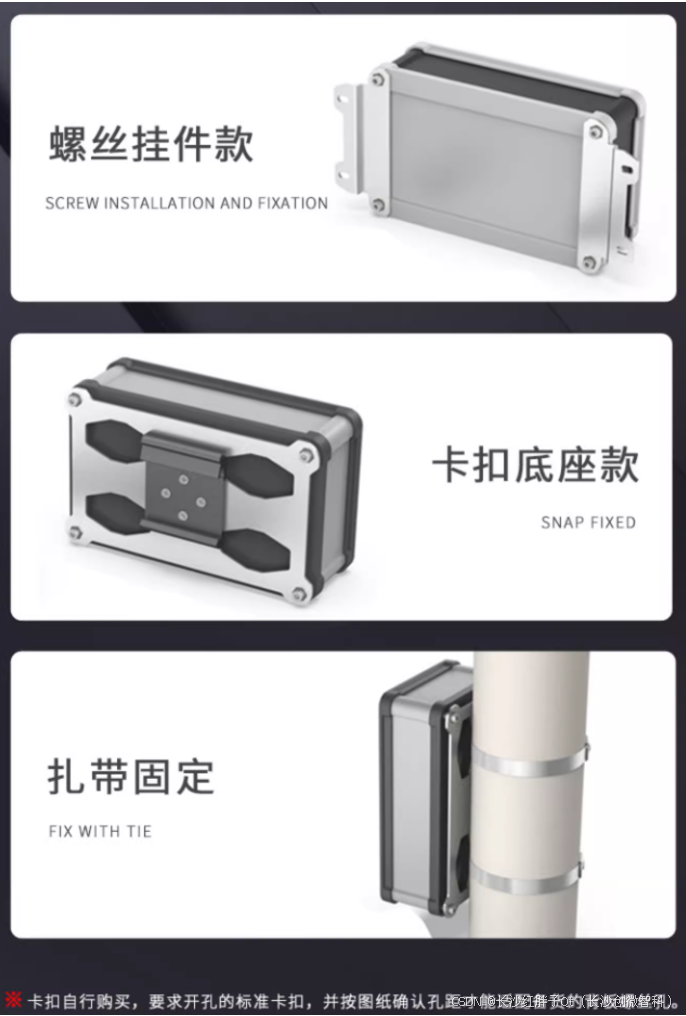

固定式方式

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_14

导电性能

  铝合金本身是导电的,外壳厂家会对外壳做做阳极氧化处理的,表面是不导电的,拿现货回去开孔开洞破坏了表面氧化层,会导致破坏表面的部分导电,所以批量的时候结构让厂家定制发货过来,而不是自行开孔操作。

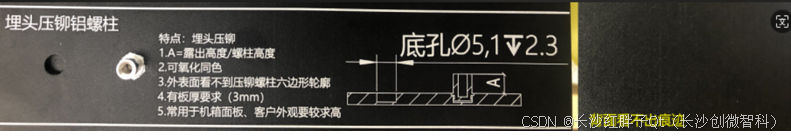

埋头压铆铝螺柱

  这种方式比较合适,实现防水。
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_15

组合叠高方式

  这种方式是由于外壳厚度达不到埋头压铆铝螺柱,然后螺孔穿,这样就破坏了本身的防水。
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_16

铝合金外壳选型二

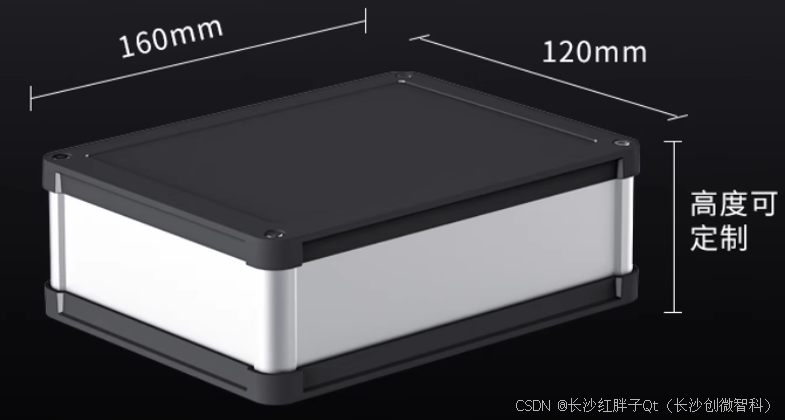

  IP68、外部160x120x可定制高度,内部151.6x111.6x30~55mm。
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_17

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_18

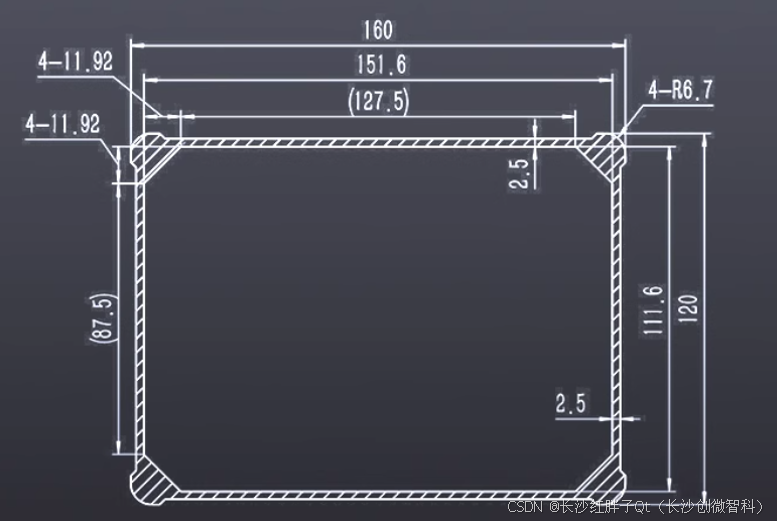

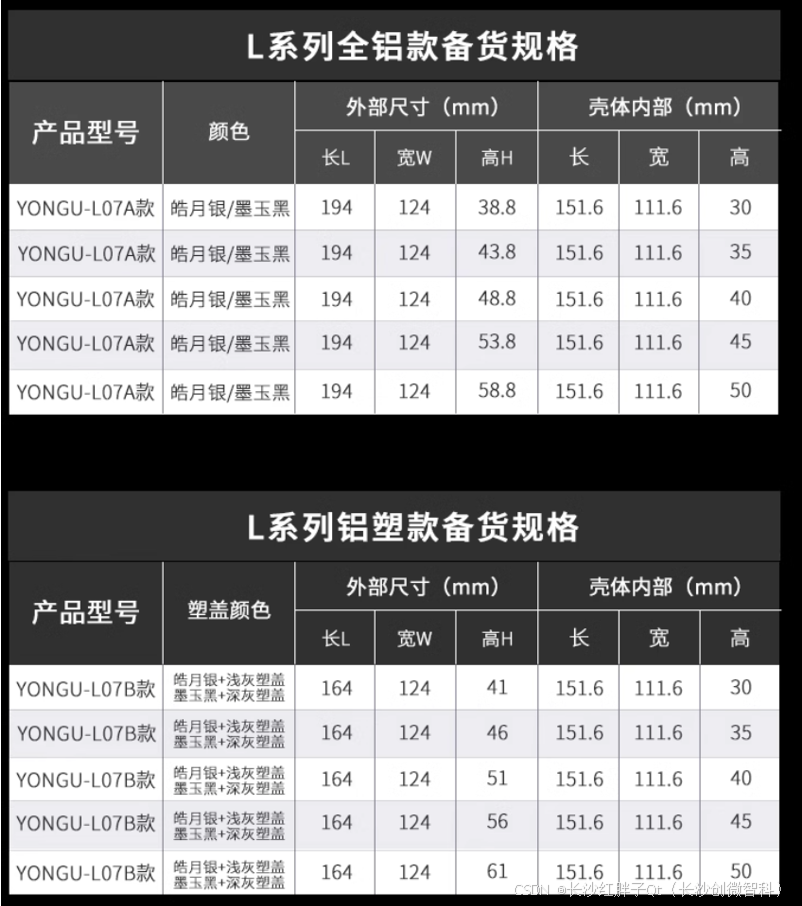

外壳尺寸

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_19

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_20

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_21

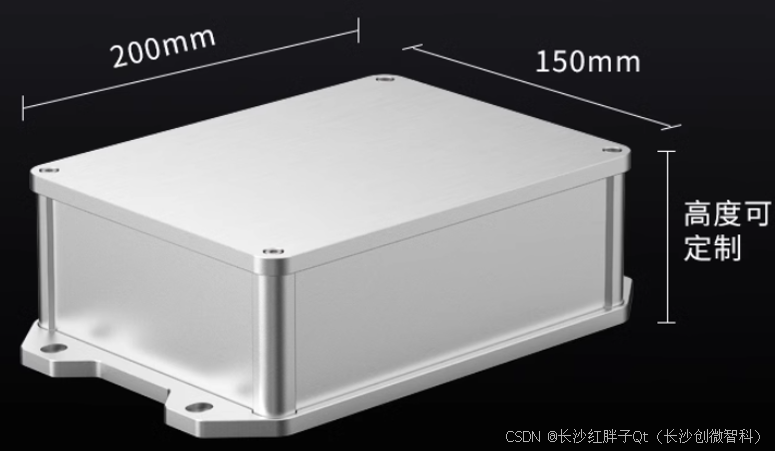

铝合金外壳选型三

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_IP_22

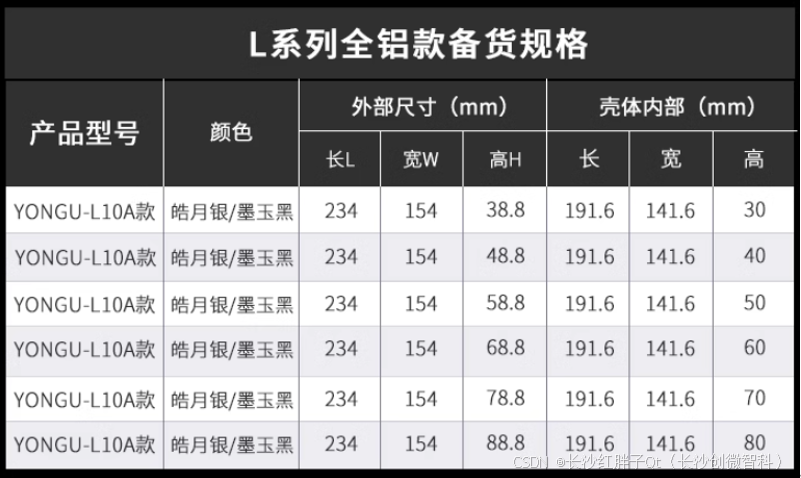

外壳尺寸

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳防护_23

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_24

  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_25

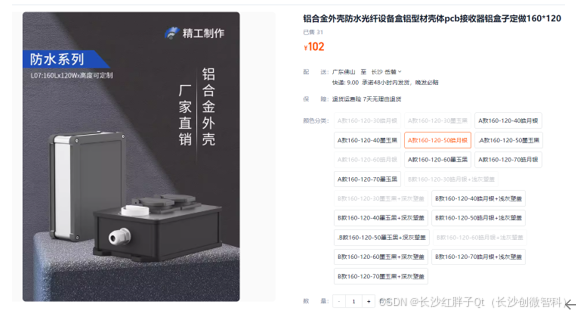

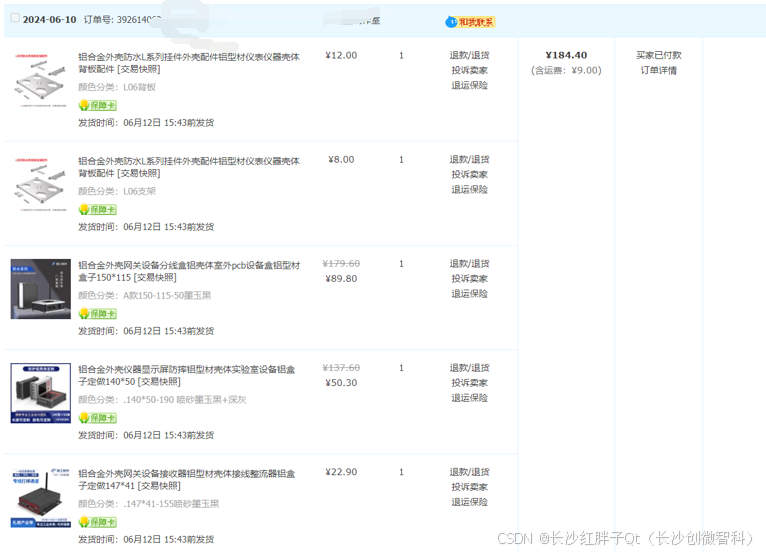

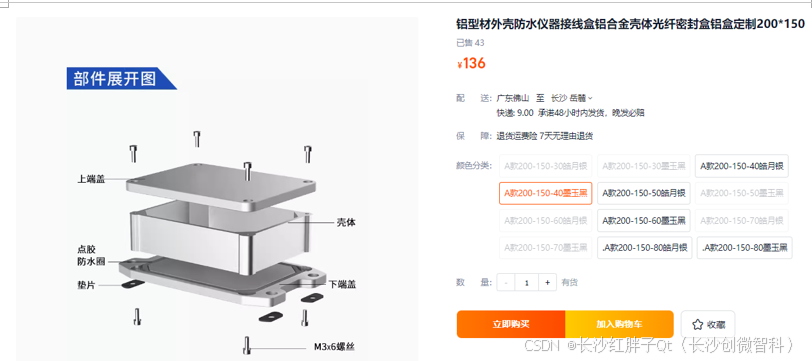

  采gou下dan:
  结构开发笔记(一):外壳IP防水等级与IP防水铝壳体初步选型_外壳选型_26
