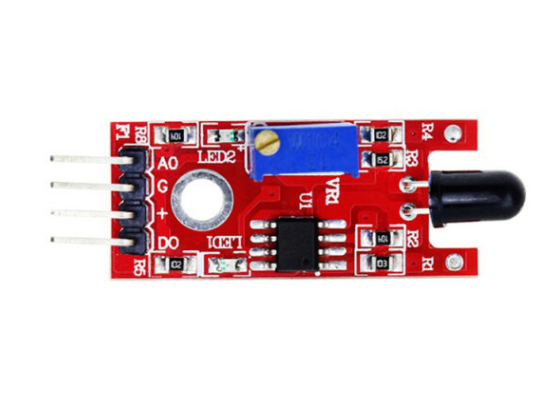

一、元器件介绍

NanoFramework操作ESP32（一）_基础元器件篇（二十八）_ KY-026火焰传感器_示例代码

  用于短距离火灾探测，可用于监视项目或作为安全预防措施来切断/打开设备。可以检测火焰或者波长在760nm～1100nm范围内的火焰光源；探测角度 60 度左右，对火焰光谱特别灵敏。使用宽电压 LM393 比较器，模拟量输出（A0）：实时输出电压信号0～1023（适合高精度的场合）

1、针脚用途

编号

名称

功能

1

AO

模拟量输出

2

G

电源地

3

+

电源正

4

DO

开关量输出，火焰大于某个值时输出高电压，低于阀值时输出低电平

二、示例代码

1、代码：

元器件的针脚

ESP32模块的针脚

AO;声音模拟量输出

-

G;电源负

GND

+;电源正

3V3

DO;开关量输出

IO16

NanoFramework操作ESP32（一）_基础元器件篇（二十八）_ KY-026火焰传感器_比较器_02

#region KY-026火焰检查传感器
 KyxxxHelper ky026 = new KyxxxHelper(16);
 while (true)
 {
     Debug.WriteLine($"火焰检查传感器：" + (ky026.IsVibrated() ? "检测到火焰" : "未检测到火焰"));
     Thread.Sleep(1000);
 }
 #endregion KY-026火焰检查传感器
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.

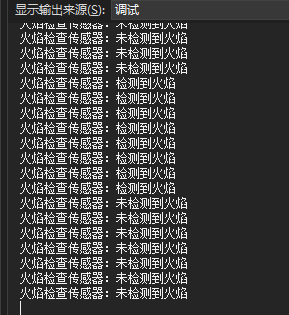

2、结果：

NanoFramework操作ESP32（一）_基础元器件篇（二十八）_ KY-026火焰传感器_示例代码_03

作者：꧁执笔小白꧂
