诊断协议概述

概述

- - 引子
    - 任何故障的解决，通常来说，都离不开三大要素：一本指导说明书、一箱趁手工具、还有一群现实以及云师傅。随着汽车电子化进程的逐步发展，应用到车载端的电气部件出了问题，同样需要这三大要素来解决，这就是我们需要学习的：诊断规范、诊断工具、以及合格的诊断工程师。
  - 诊断通常能做什么？
    - 通常情况下，诊断用于功能监控、错误检测、记录/存储故障信息、读取数据等...此外还有EOL、再编程、节点验证等...。这一切功能实现的前提条件是完善的诊断规范。
  - 诊断规范
    - 诊断规范描述了一系列的诊断服务，定义ECU与诊断仪之间的请求响应规则、ECU对于请求报文的处理行为以及请求、响应报文的信息含义的解析。是ECU与诊断仪之间进行诊断通信必不可少的一部分。
    - 相关的诊断规范
      - ISO 14230、ISO 14229-1、ISO 15765等

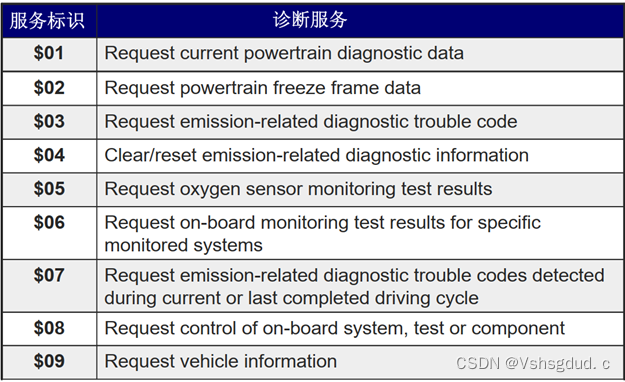

  - OBD-On Board Diagnostics
  - 诊断框架与机制
    - 基于CAN网络实现诊断协议、诊断数据的传输，达到非车载诊断设备诊断故障的目的。

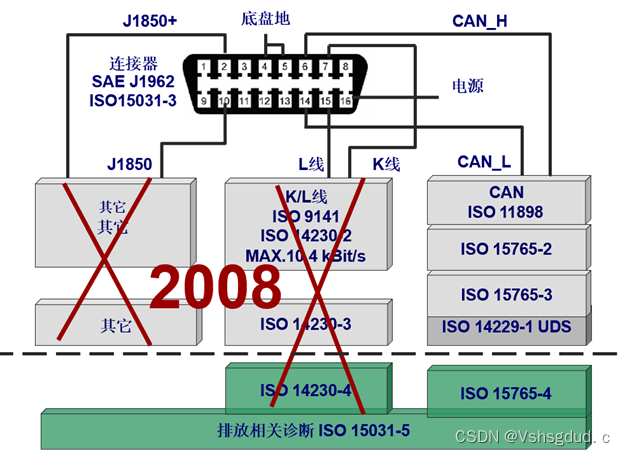

主要诊断协议

- - 基于K线

- - 基于CAN线

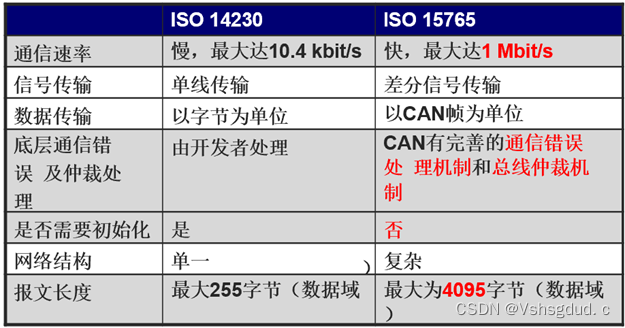

- - ISO 14230与ISO 15765比较

- - 现在基本上还在使用的是基于CAN的诊断协议

基本概念、术语

- - 客户端（Client）：诊断请求的提出者，例如诊断仪发送诊断请求
  - 服务器端（Server）：诊断响应的提供者
  - 诊断通信的流程：

- - 物理通信（1:1）：采用物理寻址方式通信的场景，即客户端与服务器之间一对一的诊断通信方式
  - 功能通信（1：N）：采用功能寻址方式通信的场景，即客户端向多个服务器发出同一功能的诊断请求的通信方式
  - 源地址SA：发送节点地址
  - 目标地址TA：接收节点地址
  - 诊断会话模式：默认会话/非默认会话（扩展会话、编程会话）

- - 安全状态：锁定模式、解锁模式

ISO15765体系结构

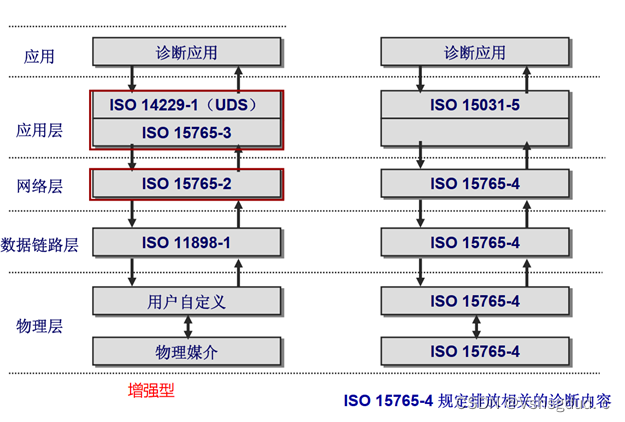

整体按照网络分层结构，各层级对应的标准有：

网络层（ISO 15765-2）

- - - - 功能
        -将数据从发送方传递给接收方
        -保证数据传输的可靠性
        多包数据的传输：打包/解包、同步/定时、流控制、错误处理
        -应用层数据与CAN数据帧的转换

- - - - 数据传输规则
        单帧数据传输
        相关概念

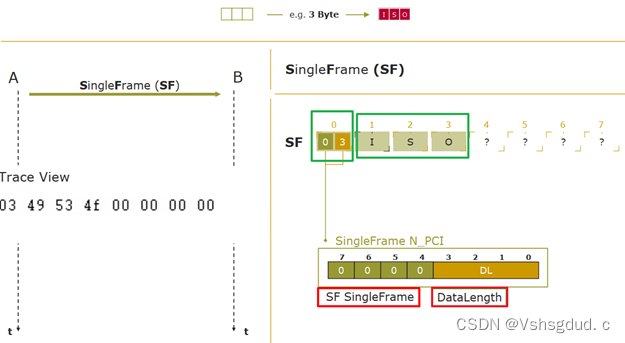

        SF（SingleFrame）单帧：只传输一帧的报文，叫做单帧
        传输格式
        第一个字节（单帧标志位-传输数据长度）-传输数据

- - - - 多帧数据传输
        相关概念

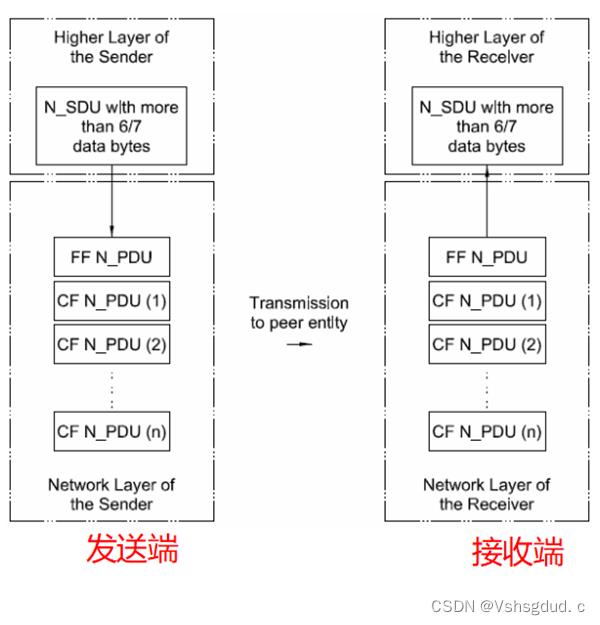

        传输的数据较多，单帧无法传输完成，需要分步传输

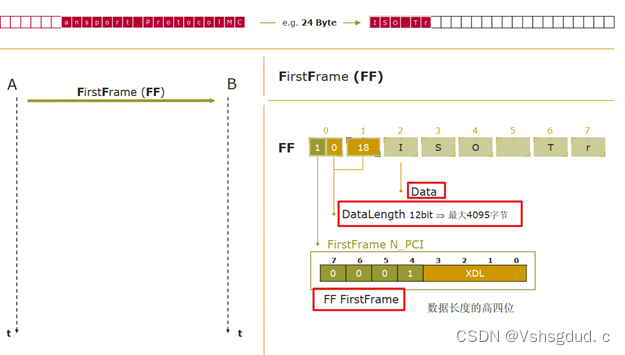

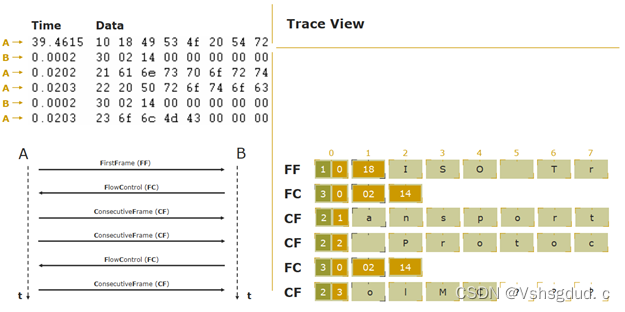

        FF（First Frame）首帧：多帧数据传输的第一帧报文。格式包括首帧标识，数据总长度以及部分传输数据

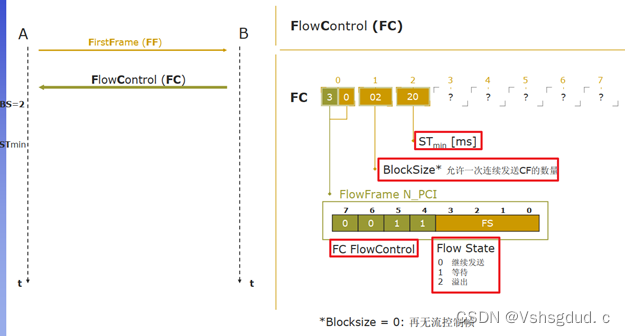

- - - - FC(Flow Control)流控帧：用于表征后续数据传输的状态。格式包括流控帧标识，数据流状态，允许一次连续发送传输帧的数量，传输时间。

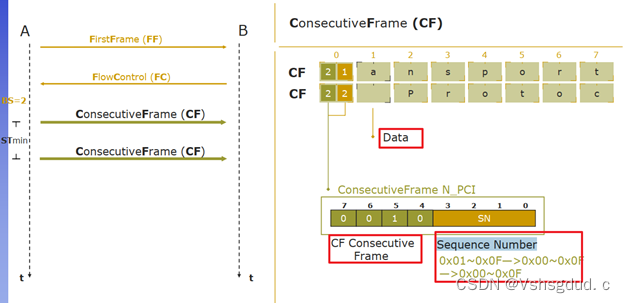

- - - - CF（Consecutive Frame）连续帧：用于连续传输数据。格式为连续帧标识、帧序号、传输数据。

- - - - 传输格式
        按照首帧-流控帧-连续帧的方式进行数据的传输，直到所有数据传输完成，首帧只发送一次。

- - - - 网络层定时
        相关概念

- - - - N_As 发送方CAN报文确认时间
        N_Ar 接收方CAN报文确认超时
        N_Bs FC超时
        N_Br 网络层FC接收端发送等待时间
        N_Cs STmin ，不小于传输CF的时间
        N_Cr CF超时

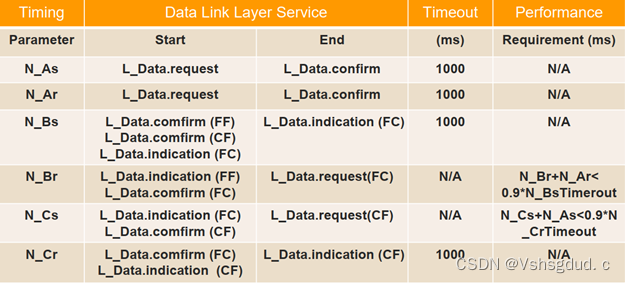

        定时参数

- - - - 网络层与应用层服务接口

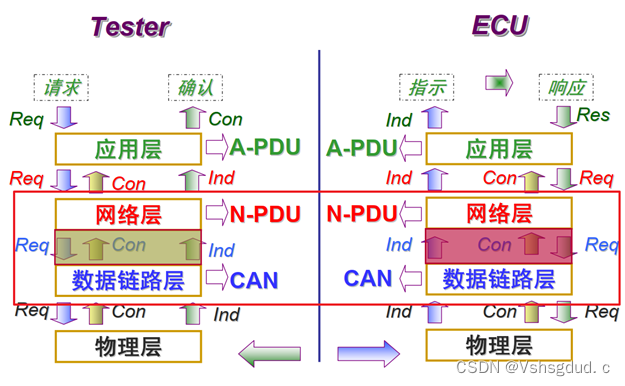

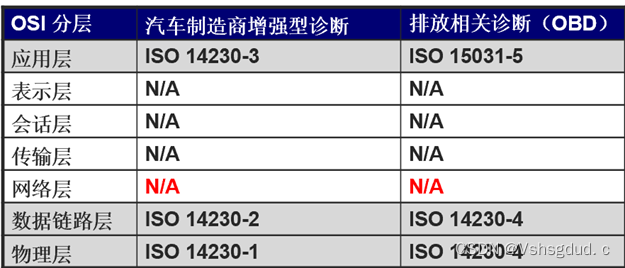

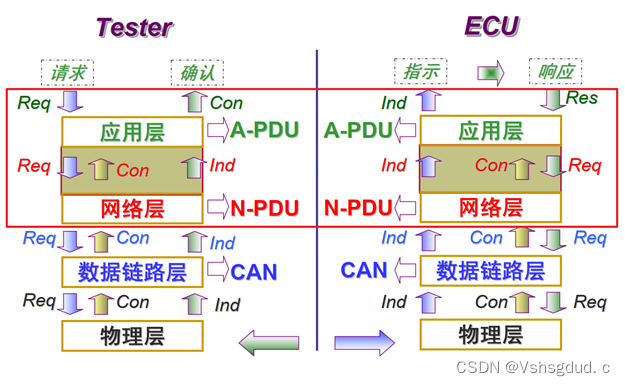

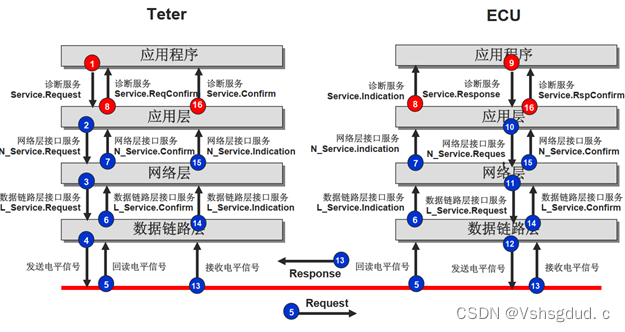

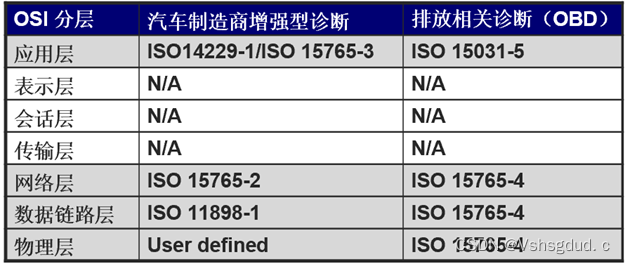

        在OSI模型中的对应关系如下

- - - - 接口信息的对应关系如下，N_PCI用于控制单帧还是多包机制发送

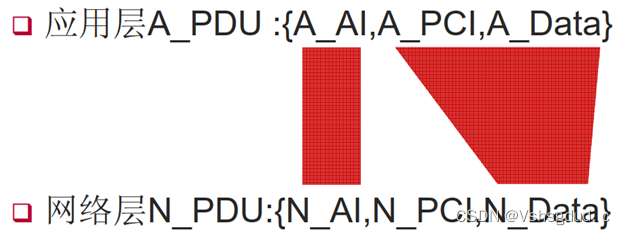

- - - - N_PDU(network protocol data unit) N_AI(address information) N_PCI(network protocol control information)

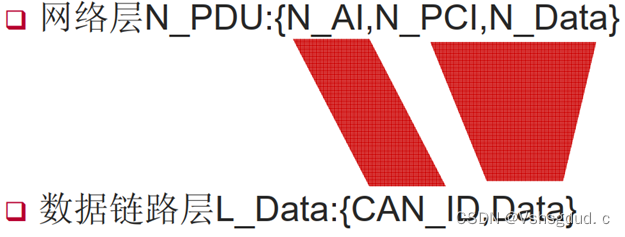

      - 网络层与数据链路层服务接口
        在OSI模型中的对应关系如下

- - - - 接口信息的对应关系如下

- - - - 寻址模式（SF为例）
        将N_PDU映射到CAN数据帧的不同位置，构成了4种地址格式
        常规寻址-11位CANID
        N_AI映射到CANID，但没有规定N_AI与CAN ID的具体映射关系

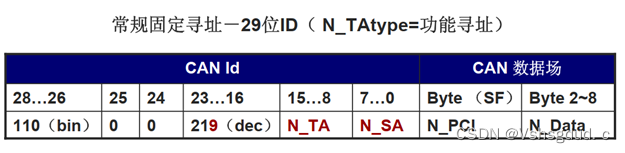

- - - - 常规固定寻址-29位CANID
        完整定义了N_AI如何映射到29位CAN ID
        物理寻址

- - - - 功能寻址

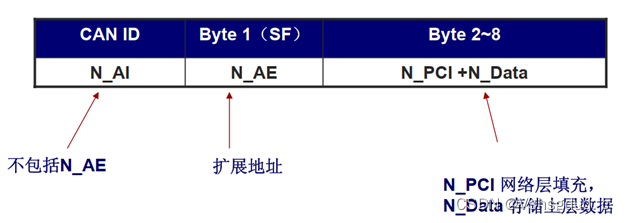

- - - - 扩展寻址-11位CANID

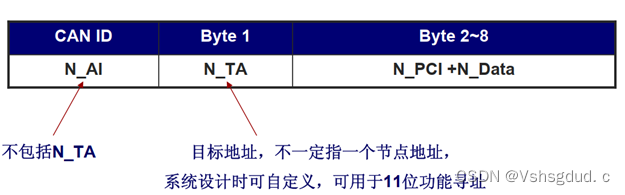

        N_AI中的N_TA映射到CAN数据帧的第一个字节，N_AI的其它域映射到CAN ID

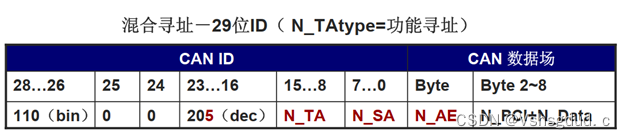

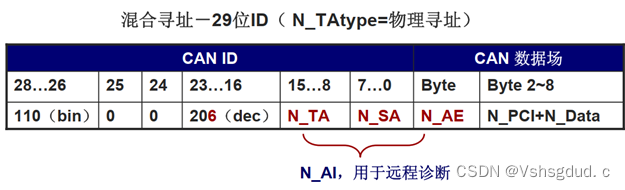

- - - - 混合寻址-11或29位CANID
        仅用于远程寻址

- - - - 物理寻址

- - - - 功能寻址

应用层

- - - - 应用层服务（ISO 14229-1）
      - 应用层协议基于CAN的实现(ISO 15765-3)
        通信/诊断管理功能

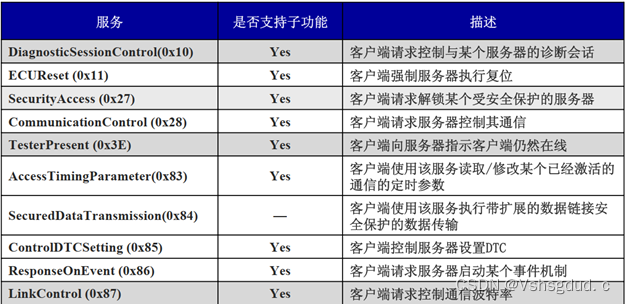

- - - - DiagnosticSessionControl (0x10)服务
        功能：用于使能服务器中不同的诊断会话，包括默认会话模式、编程模式、扩展模式，不同的模式具有不同的功能、不同的定时参数、受到不同的安全访问保护。
        诊断会话模式状态转移图

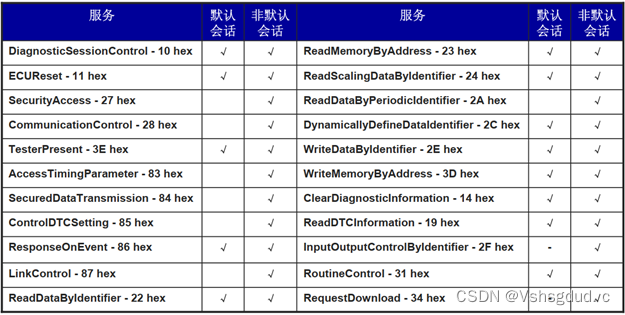

- - - - 不同会话允许的诊断服务

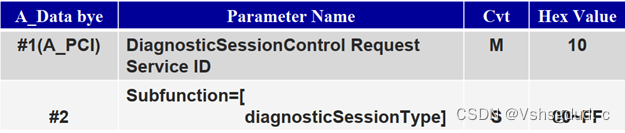

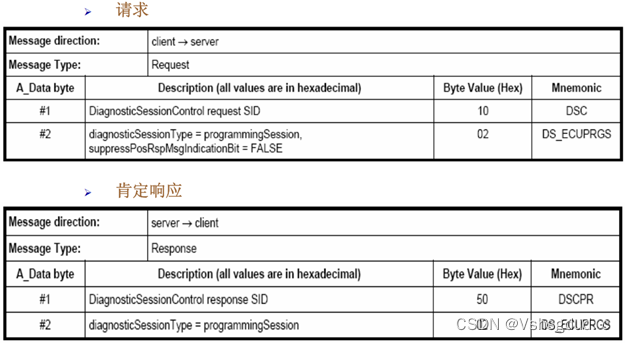

- - - - 请求报文：

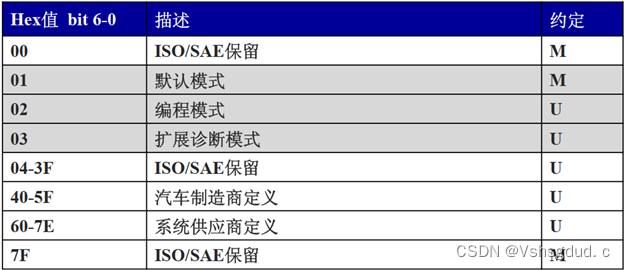

- - - - diagnosticSessionType子功能参数

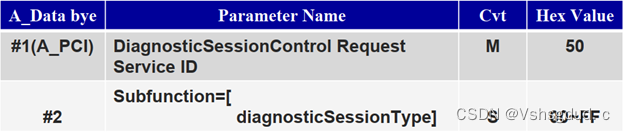

- - - - 肯定响应：

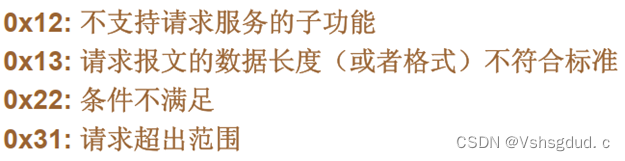

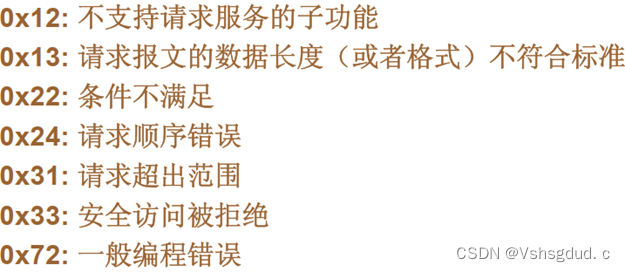

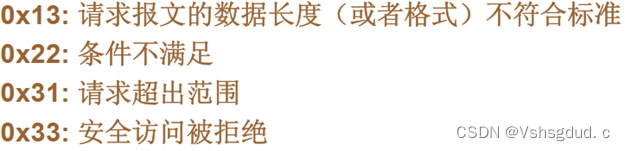

- - - - 否定响应码
        0x12: 不支持请求服务的子功能
        0x13: 请求报文的数据长度（或者格式）不符合标准
        0x22: 条件不满足
        消息流示例

- - - - SecurityAccess (0x27)服务

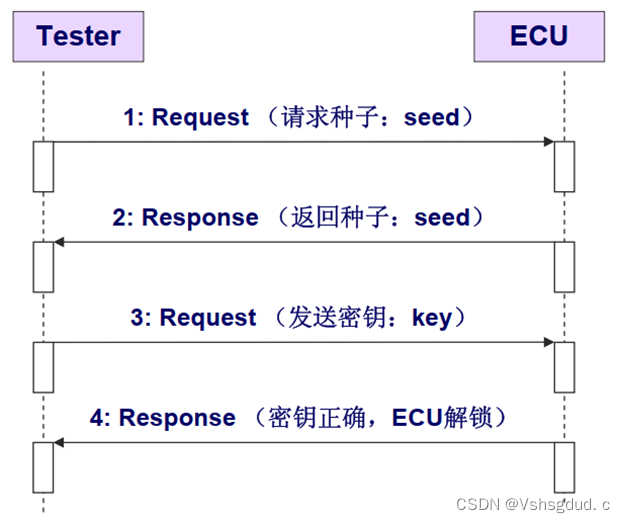

        安全访问过程本质

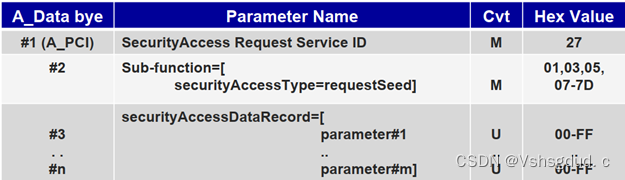

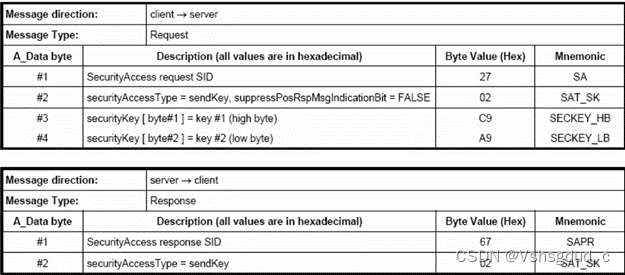

- - - - 请求报文
        requestSeed

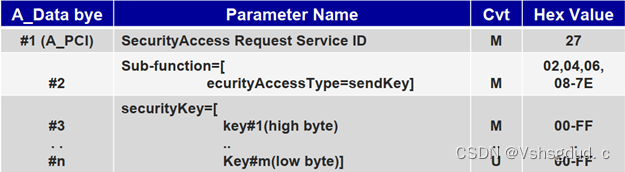

- - - - sendkey

- - - - 子功能securityAccessType

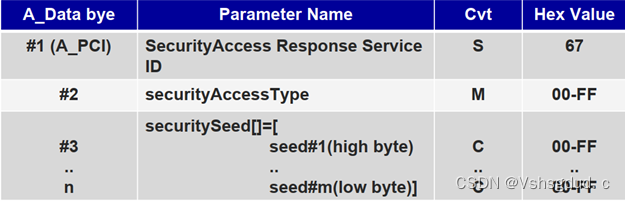

- - - - 肯定响应

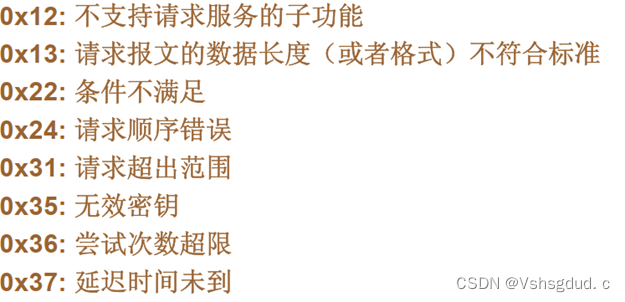

- - - - 支持的否定响应码

- - - - 消息流示例
        请求种子

- - - - 发送秘钥

- - - - CommunicationControl (0x28)服务
        功能：用于打开/关闭服务器对非诊断信息的发送/接收

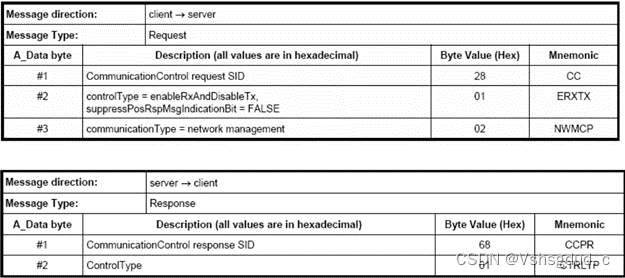

        请求报文

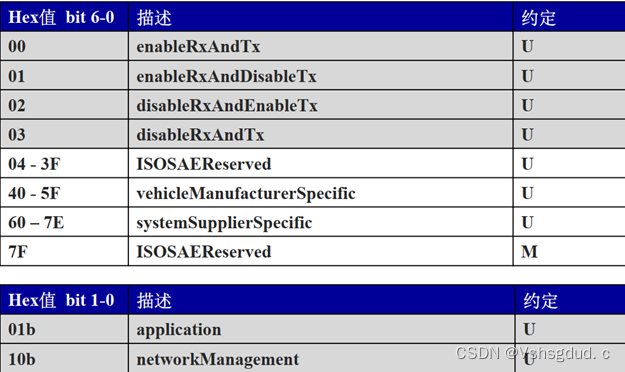

- - - - 子功能

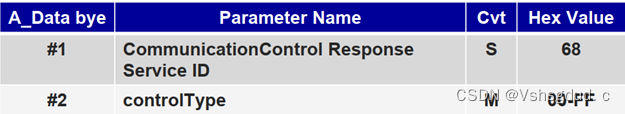

- - - - 肯定响应

- - - - 支持的否定响应码

- - - - 消息流示例

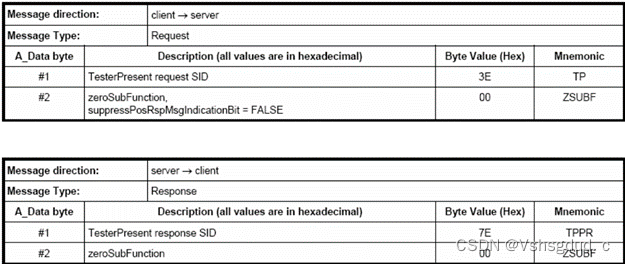

- - - - TesterPresent (0x3E)服务
        功能：用于向服务器指示诊断仪仍然连接在网络上，先前激活的特定诊断服务和/或通信功能仍然保持激活状态。周期性进行发送
        请求报文

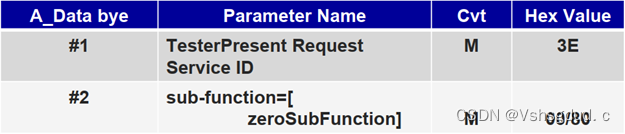

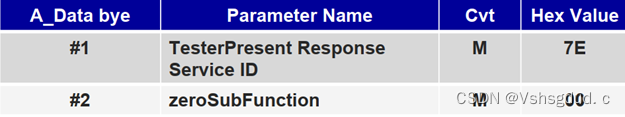

- - - - 肯定响应

- - - - 支持的否定响应码

- - - - 消息流示例

- - - - EcuReset (0x11)服务
        请求ECU执行复位
        AccessTimingParameter (0x83)服务
        用于读取和修改通信链路的定时参数
        SecuredDataTransmission (0x84)服务
        用于保护数据传输免遭第三方攻击
        ControlDTCSetting (0x85) 服务
        用于停止或恢复诊断故障码的设置
        ResponseOnEvent (0x86)服务
        用于启动或停止服务器中某个特定事件触发的响应
        客户端指定事件和事件发生时执行的服务，包括：

- - - - 数据传输功能
        ReadDataByIdentifier (0x22) service

- - - - ReadDataByIdentifier (0x22)服务
        数据标识符DID详见14229-1附录C定义，DID所表示参数的格式由制造商自行约定

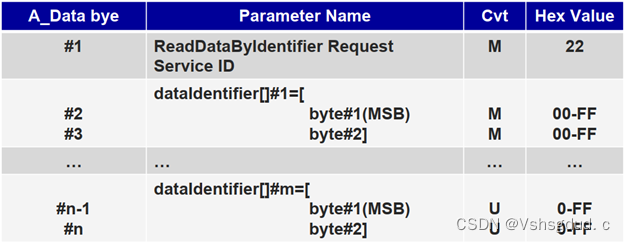

        请求报文

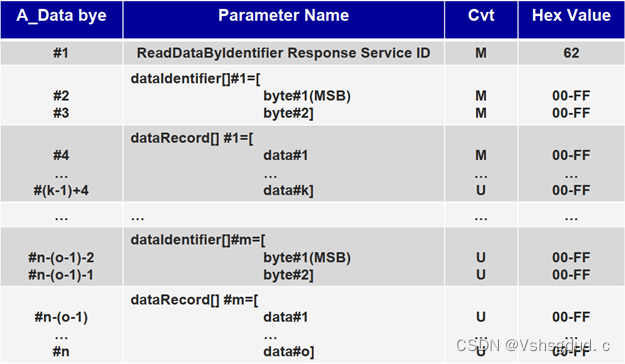

- - - - 肯定响应

- - - - ReadMemoryByAddress (0x23) 服务
        功能：客户端读取服务器中指定的内存数据，内存数据由请求报文中的起始内存地址和内存大小指定

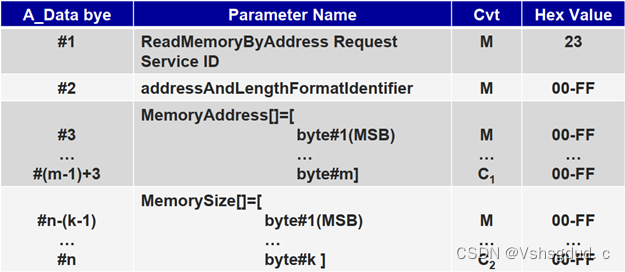

        请求报文

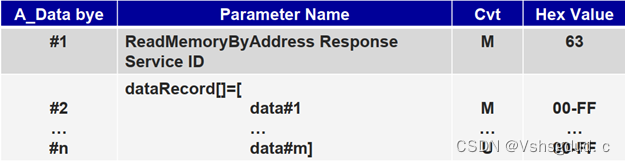

- - - - 肯定响应

- - - - 传输存储的数据功能
        DTC—Diagnostic Trouble Code

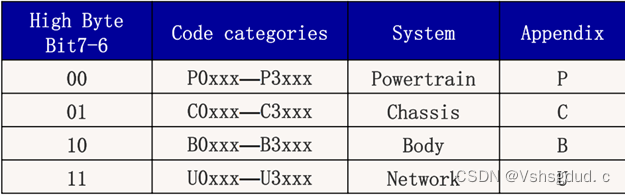

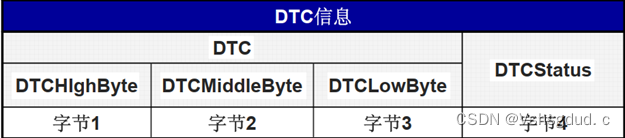

        ISO14229-1/ISO15031- 6 DTCFomat

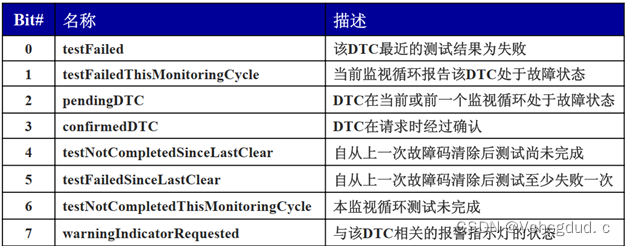

- - - - DTC的状态（ DTCStatus）Bit0为1表示DTC当前存在

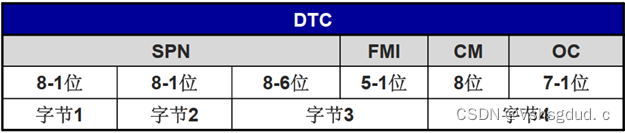

- - - - J1939-73 DTCFormat

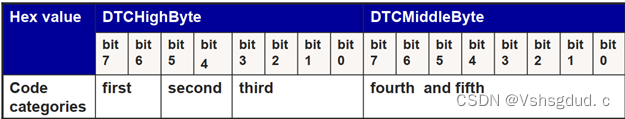

- - - - ISO15031- 6 DTCFomat

- - - - 根据不同的系统故障码区分类别，DTCLowByte通常为失效类型

- - - - ClearDiagnosticInformation (0x14) 服务

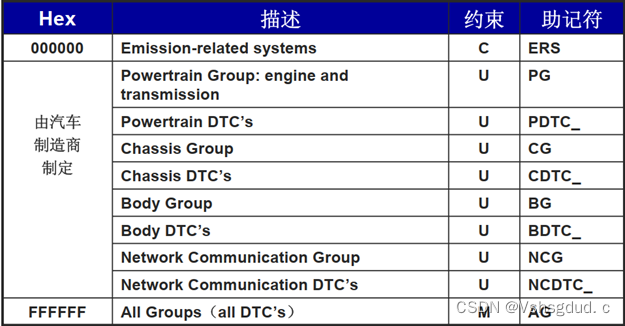

        groupOfDTC参数-描述所清除诊断信息所属的组

- - - - ReadDTCInformation (0x19)服务

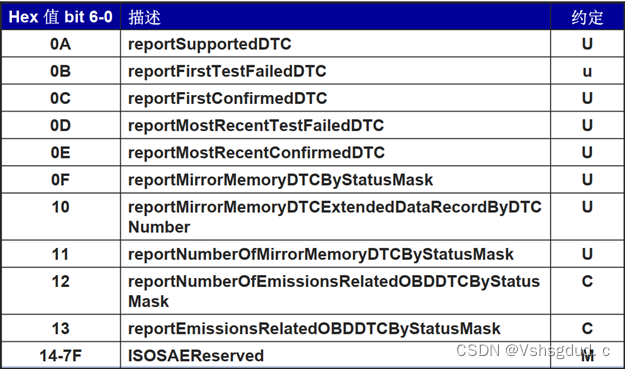

        子功能

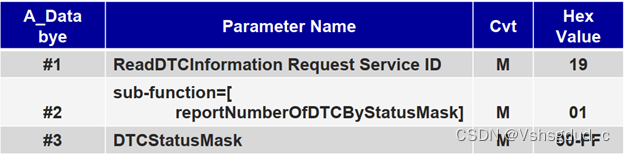

- - - - 19 01reportNumberOfDTCByStatusMask子功能

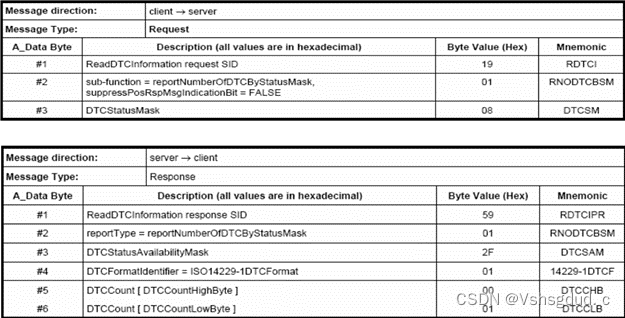

        请求报文

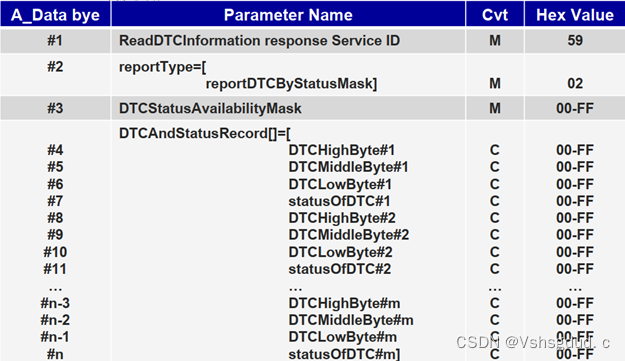

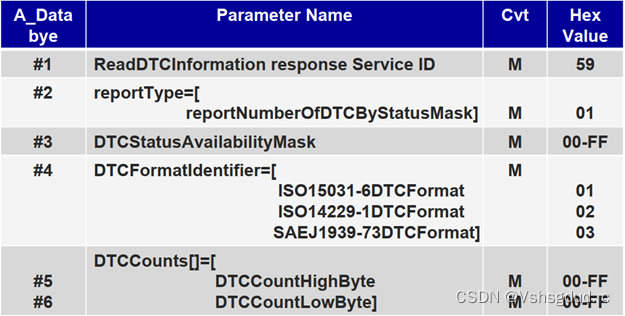

- - - - 肯定响应

- - - - 示例: 3个DTC，分别为P0805-11（statusOfDTC=0x24 ）/P0A9B-17 (statusOfDTC=0x02 )/P2522-1F (statusOfDTC=0x2F ),DTCStatusAvailabilityMask=2F
        消息流：只有故障P2522-1F的statusOfDTC& (DTCStatusMask &DTCStatusAvailabilityMask) 为非零，因此只有一个DTC
