光学配件简介

光学配件简介

延长管介绍

延长管，是加在镜头和相机之间的一根通心的环状管，但里面没有任何光学部件，也没有放大作用。它不会改变光圈值，但因为延长了镜头，光线会减弱。延长管可以使镜头的对焦距离缩短，也就提高了镜头的微距性能。
延长管越长，对焦距离越短，通光量越低，景深越小！

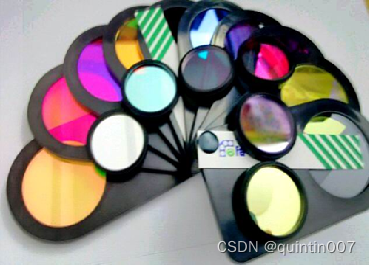

滤光镜介绍

理想的滤光片，应该使系统不需要的图像信息与目标点分离，并提高目标信息在图 像中的对比度，且保持长期的光学稳定性。下图为,使用不同波长滤光片之后对比图。顶端为原始图片。下行，第一幅图为未使用滤光片,采用黑白相机所拍图片，第二幅采用绿色滤光片，第三幅图采用红色滤光片，
第四幅图采用了蓝色滤光片。

偏振镜介绍

偏振镜在机器视觉主要解决的是有些被测物体（比如薄膜或胶带）的表面会发出眩光、杂光等现象，而这些眩光、杂光等会严重干扰、影响被测物体特征的准确度与精确度等，降低被测物体特征的对比度。因此在很多应用场合，我们在镜头前面和可旋转的支架上搭配偏振镜来使用，偏振镜的使用同时需要在光源的发光面配合偏振片使用。如下图，偏振镜的使用可以将表面高光去掉，呈现想要的特征。

标定板介绍

圆点标定板：

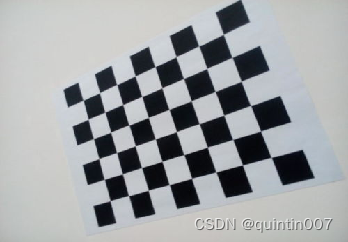

棋盘格标定板

标定板在机器视觉、图像测量、摄影测量、三维重建等应用中，为校正镜头畸变；确定物理尺寸和像素间的换算关系；以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，需要建立相机成像的几何模型。通过相机拍摄带有固定间距图案阵列平板、经过标定算法的计算，可以得出相机的几何模型，从而得到高精度的测量和重建结果,而带有固定间距图案阵列的平板就是标定板。
