SolidWorks真香（四）CaTICs赛题实战

---

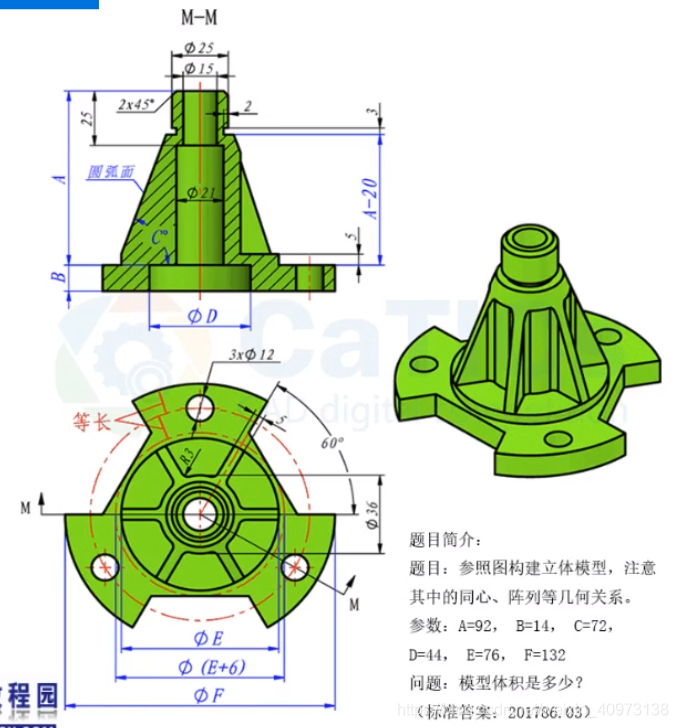

一、Test 3 —— 3D05-L04-A（竞赛题）

1. 分析

1. 首先很明显可以看出该零件是一个基于旋转体，并在其上面有很多相同的切除部分的结构；
2. 所以我们可以先把旋转体的侧边画好，然后旋转生成基体；
3. 然后分别画出单个的切除块，并圆周排列一遍，即可完成所有切除工作。

2. 开始

前视基准面画草图，然后旋转得旋转体。

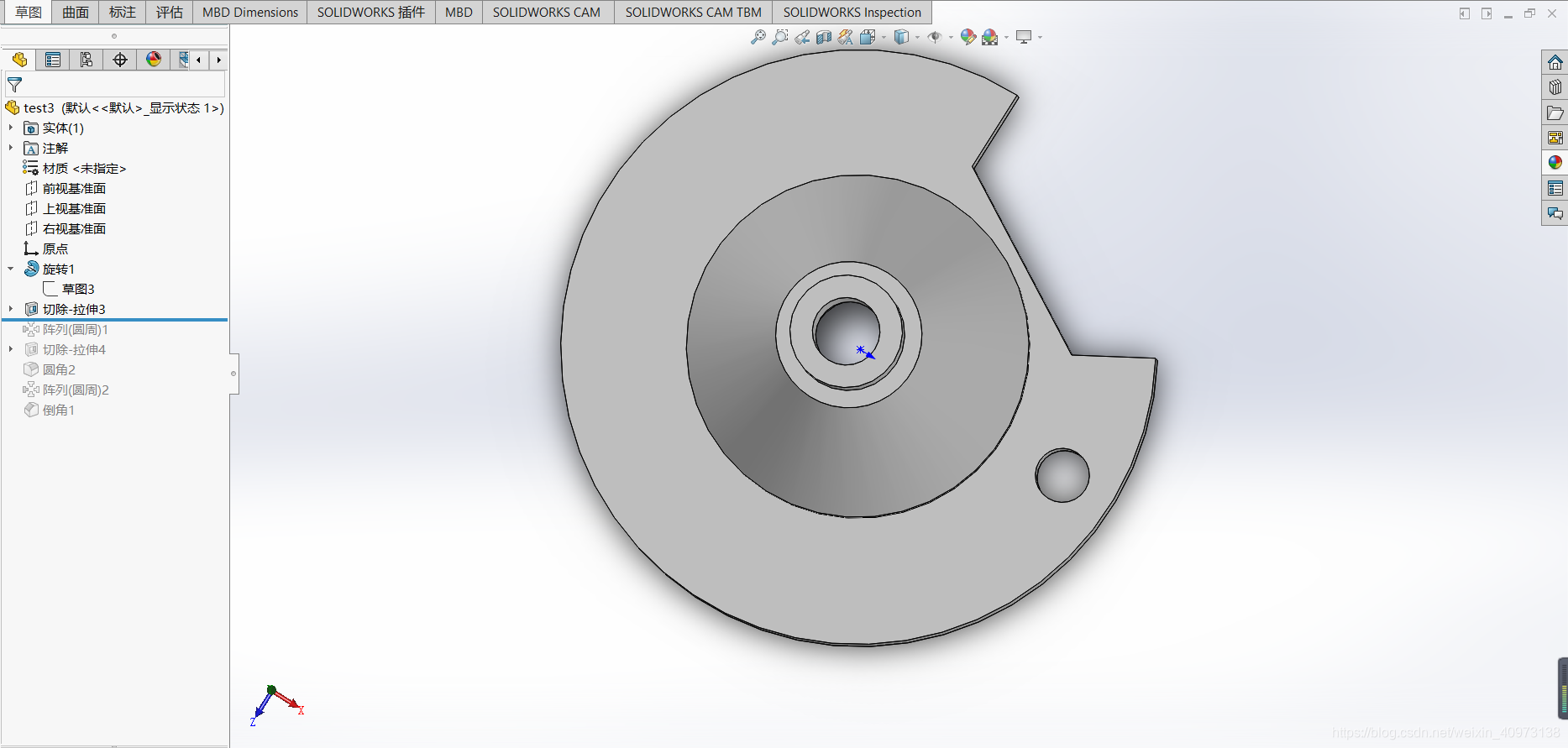

创建一个圆和开口，建立一些约束条件。最后拉伸切除。
注意：当后续草图需要之前生成的3D模型的边界作为边界信息构建图形时，需要将边界转换实体引用。

注意：3D模型的排列(线性/圆周)和草图的排列不是一样的。

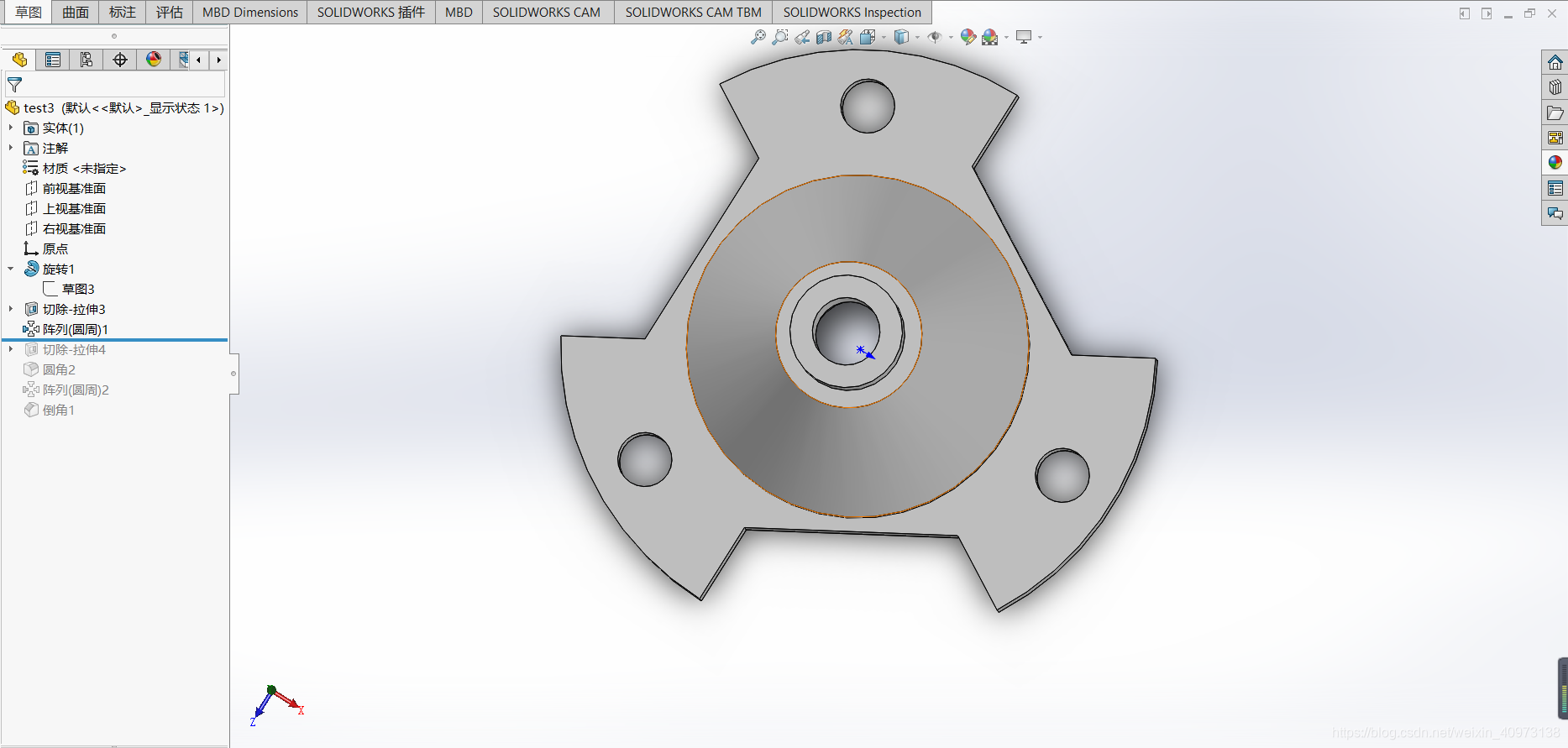

然后圆周排列。

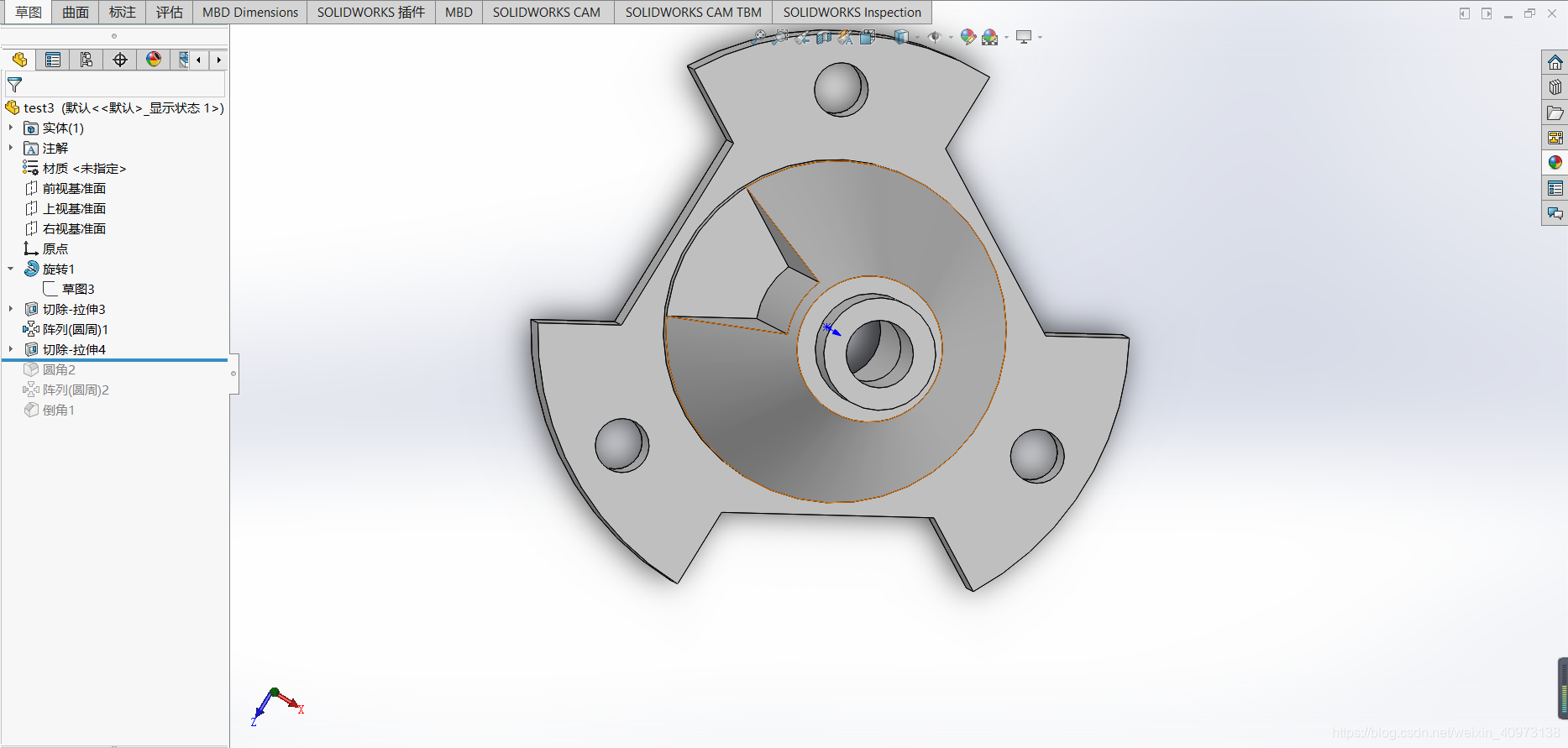

以圆锥底面作为基准面，画半圆并切除。

加圆角。

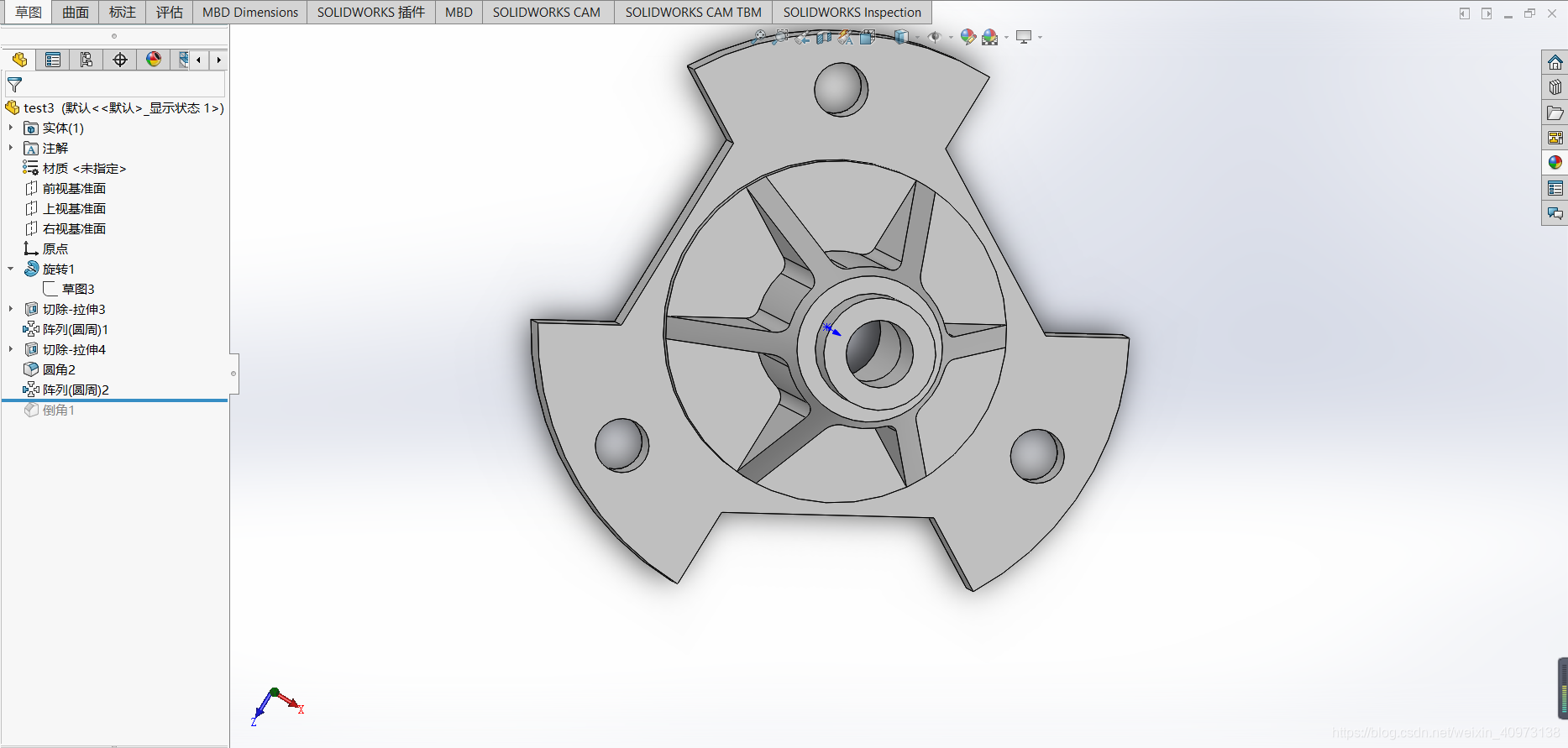

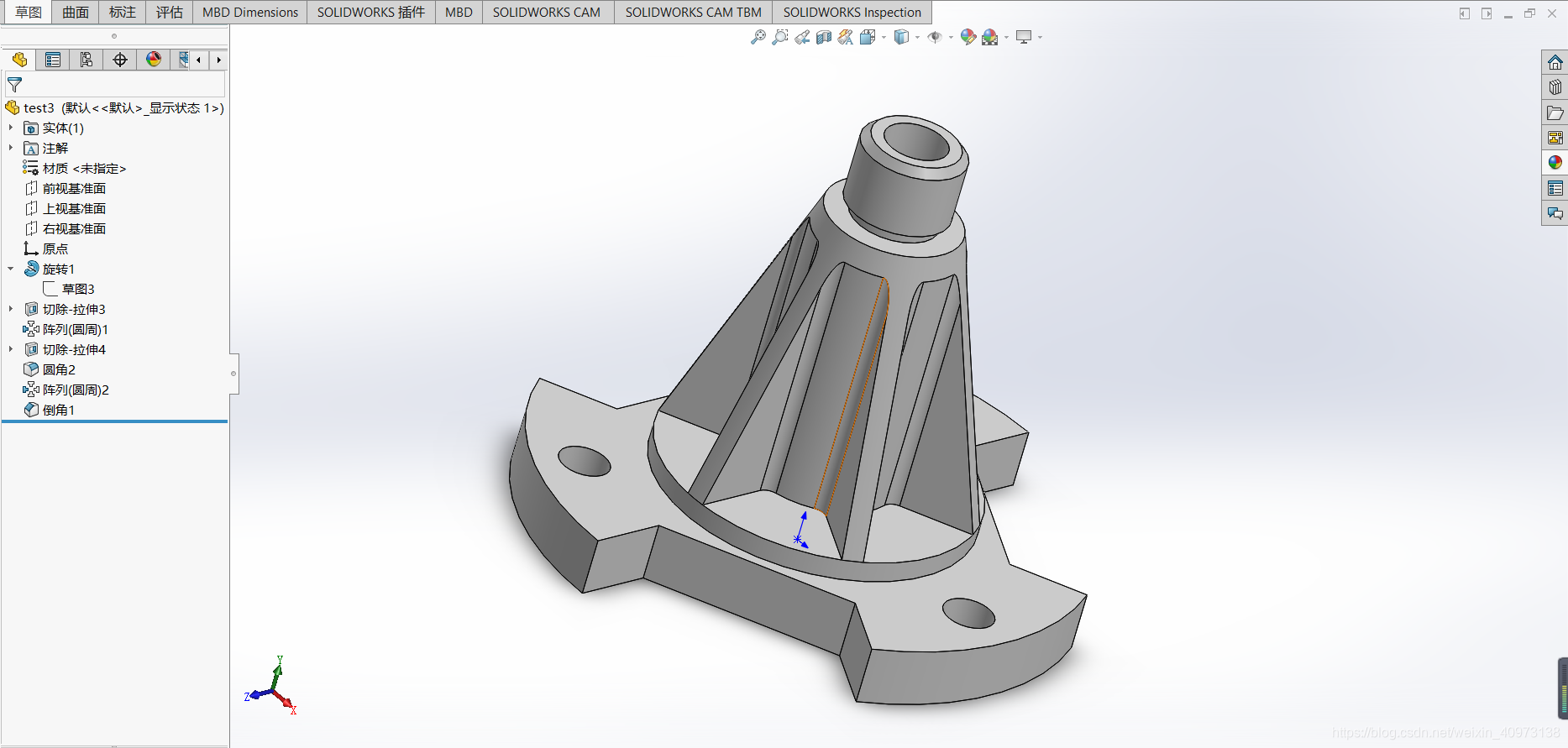

又是圆周排列。

顶部加倒角。

例行上贴图。😂

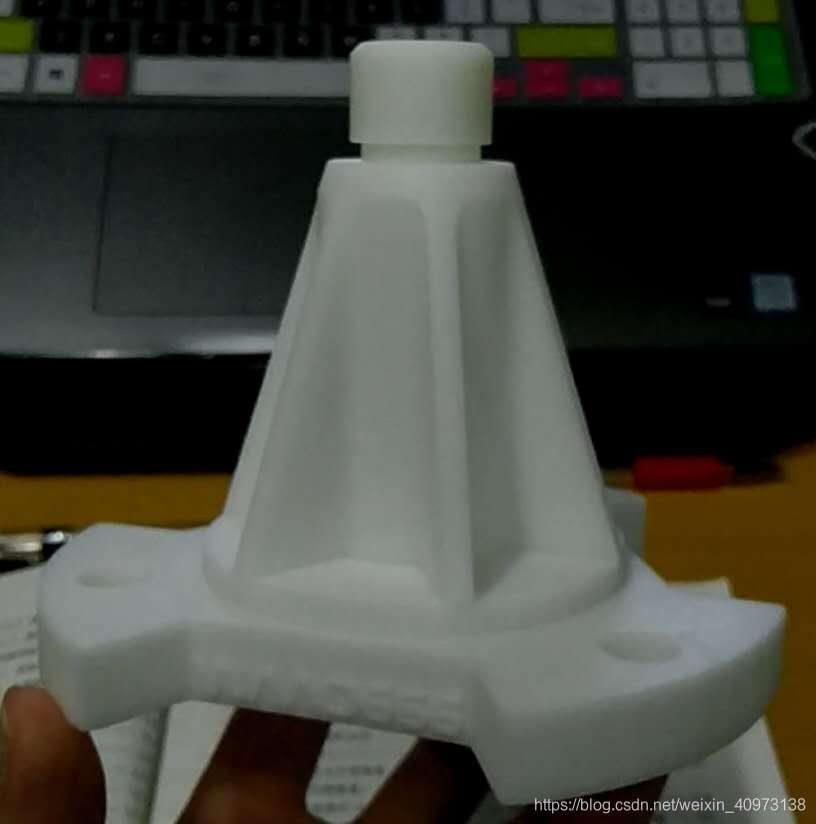

打印出来就是这样啦

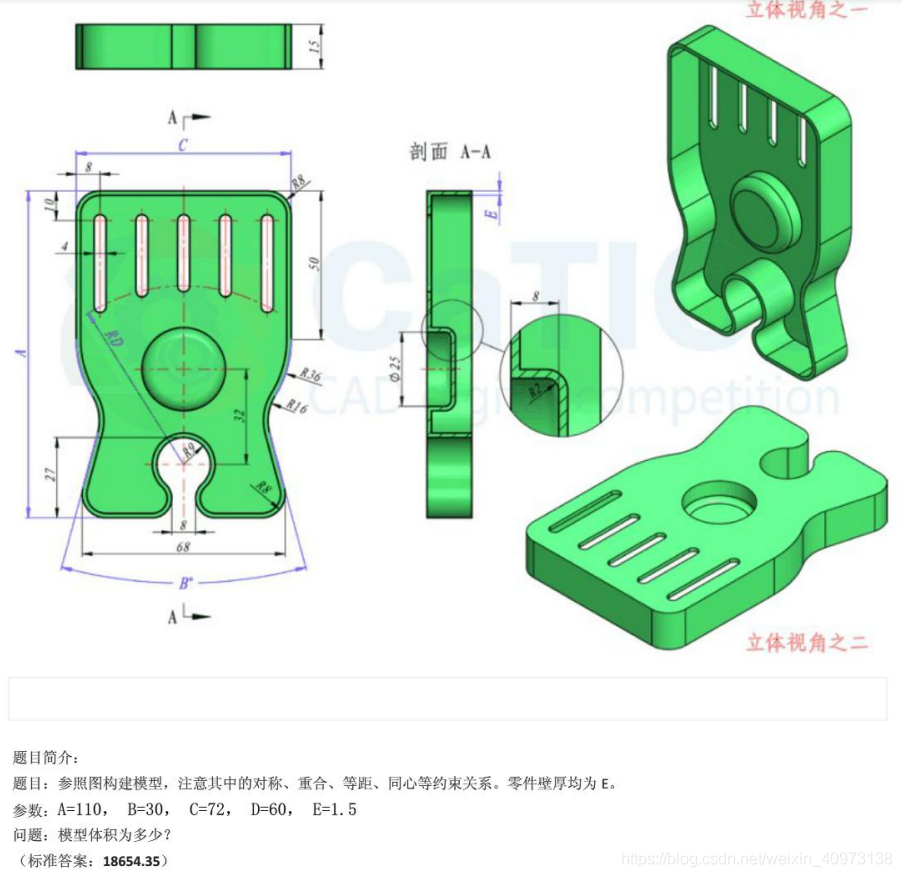

二、Test 4 —— 3D01-01（竞赛题）

1. 分析

1. 首先可以看出，这很明显是一个轴对称模型。因此对于镂空的竖缝和下部的曲线，我们都可以先画好半边的，然后镜像出另一半；
2. 此案例类似花瓶或者杯子，有底中空的模型。可以先整体拉伸凸台，然后使用【抽壳】进行镂空即可；
3. 其余就是需要仔细考虑各个曲线的约束条件，以达到完全约束。

2. 开始

画好基本的外形，然后拉伸成15mm高的基体。这就没啥好说的，和前面案例一样，注意约束条件即可。

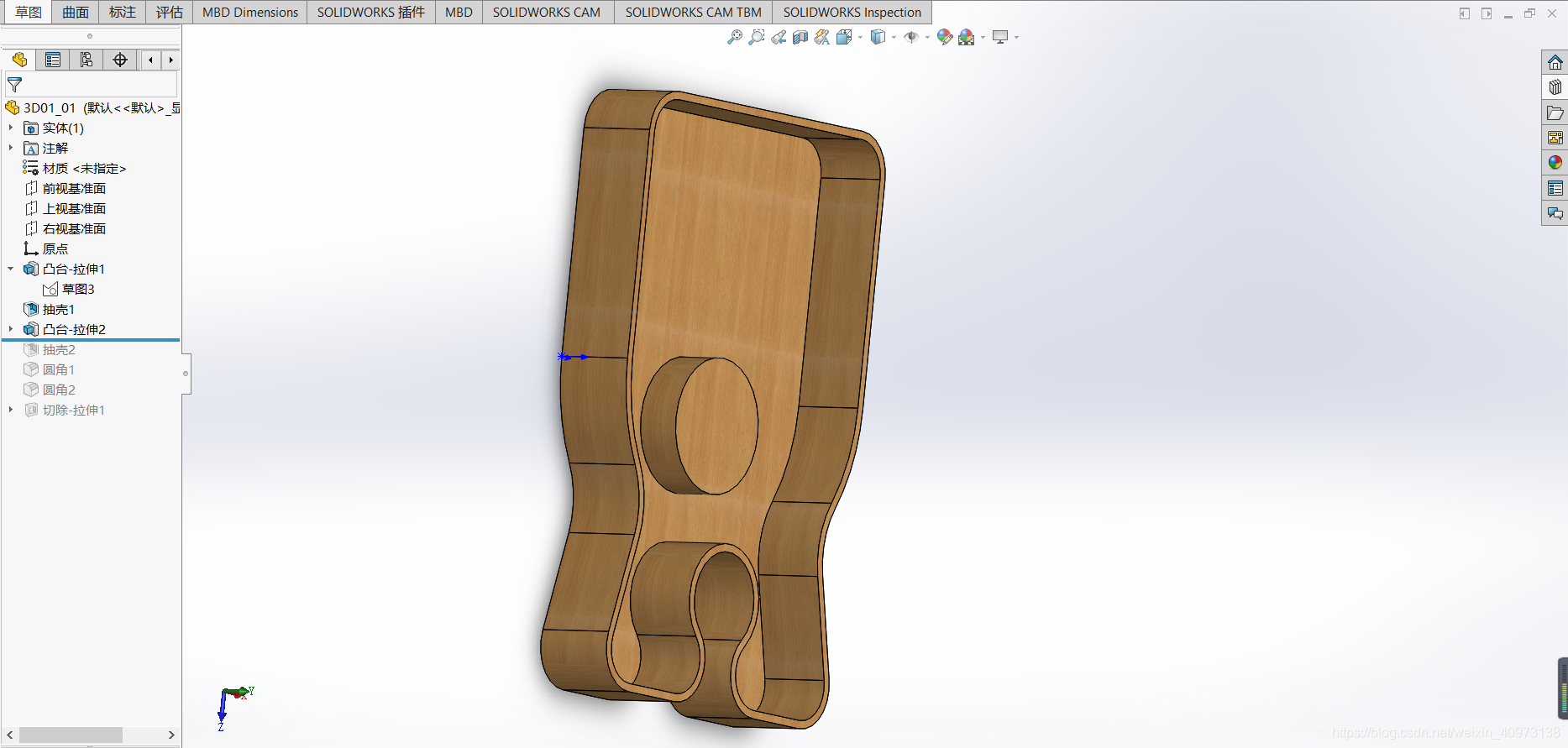

然后抽壳 👇

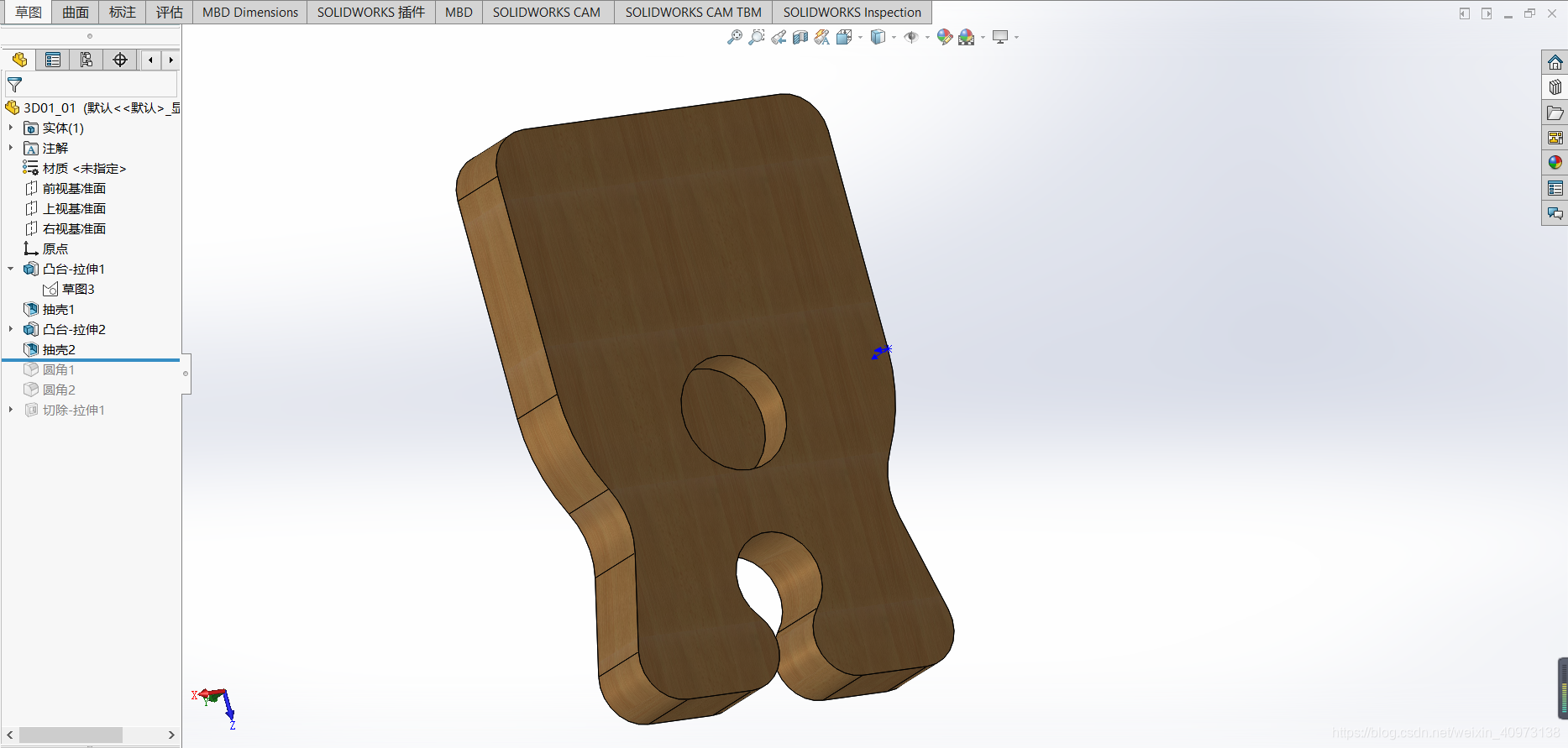

先画出中间的圆饼，此时是实心。

再次对圆饼抽壳。

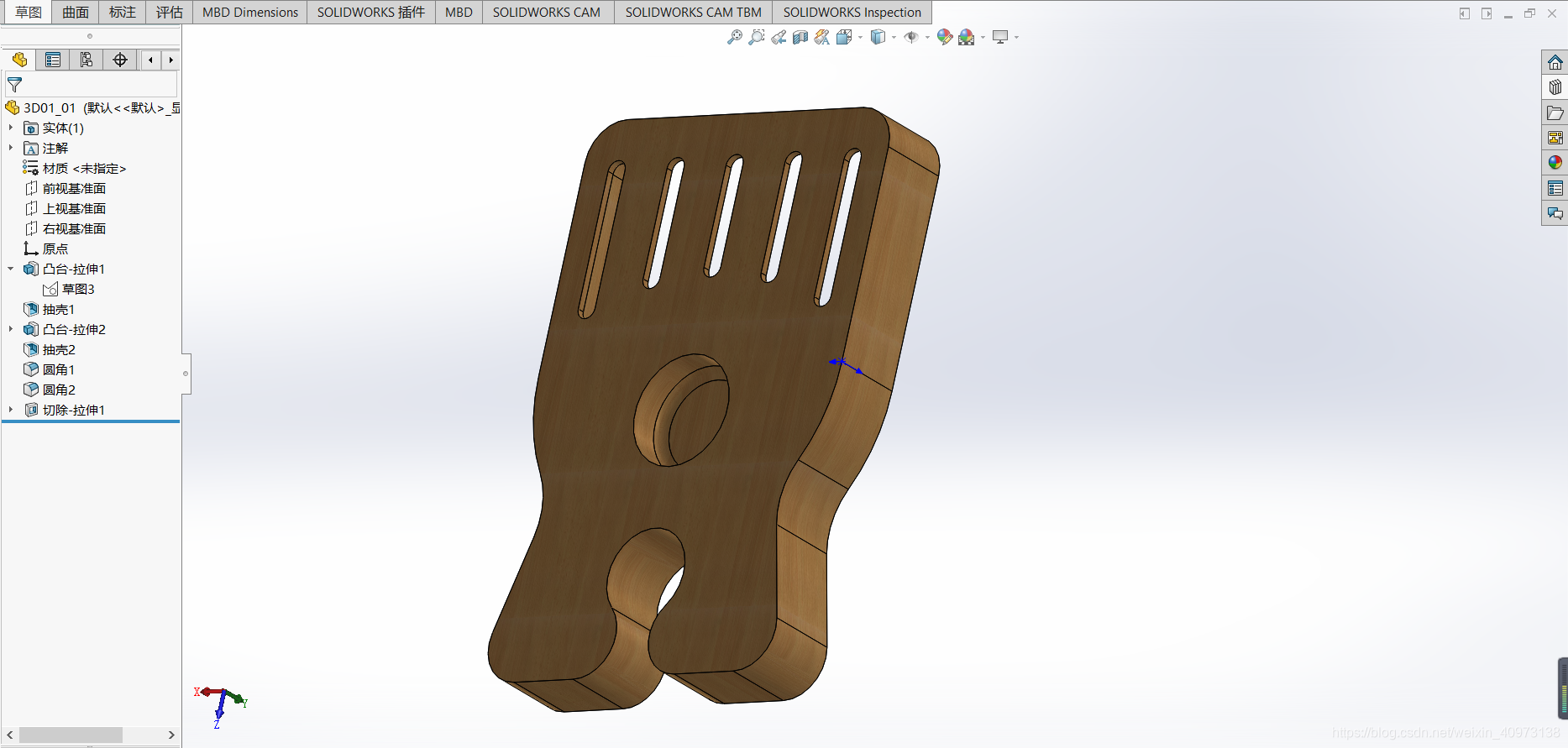

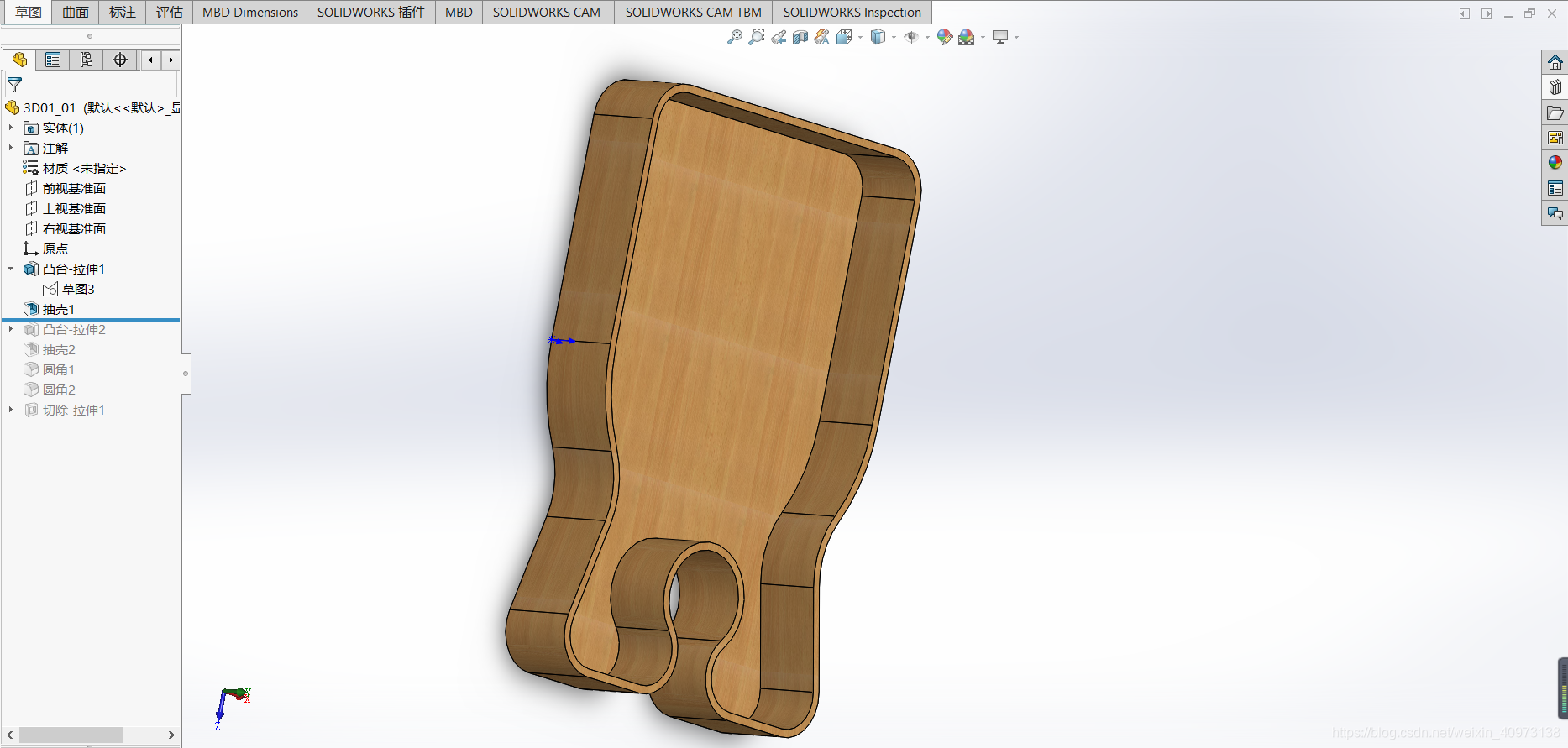

做一下圆角，然后镂空五条竖缝。

大功告成。

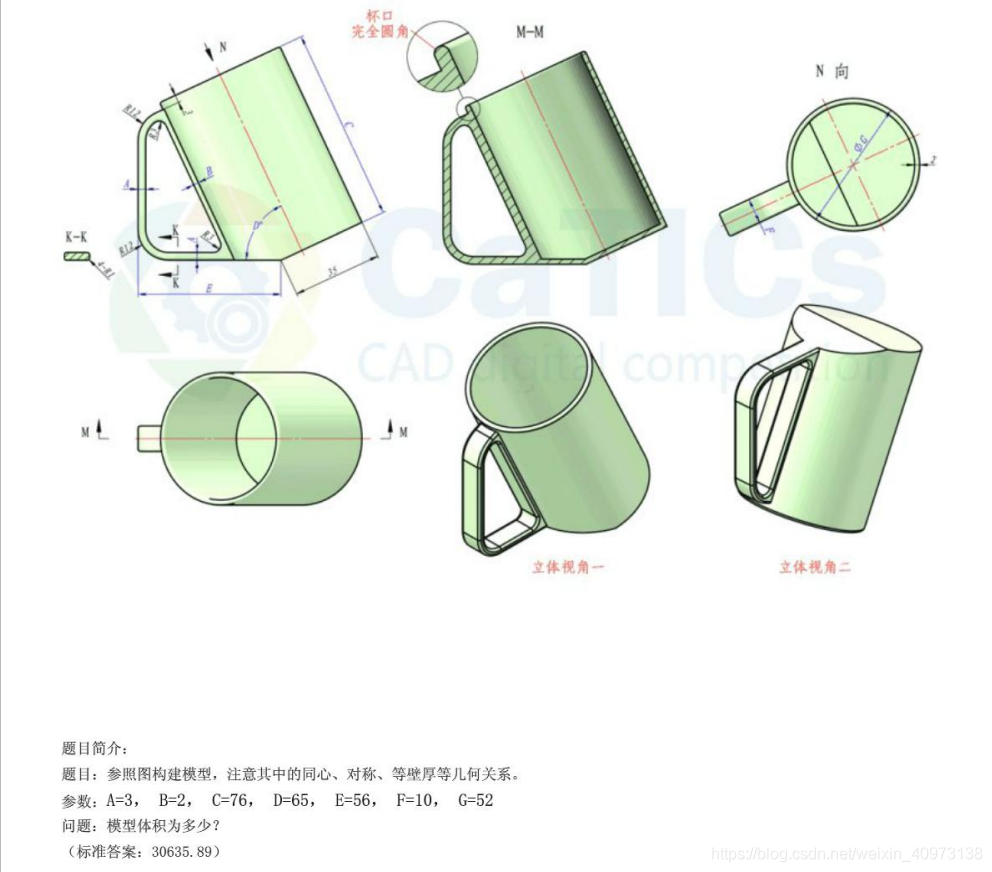

三、Test 5 —— 3D05_L02-B（杯子）（竞赛题）

1. 分析

1. 首先看到杯子的主体是一个抽了壳的半斜角圆柱体，然后加上一个耳朵；
2. 因此我们可以先画好一个半斜角圆柱体（先不抽壳），然后利用这个斜角先把耳朵给画好（此时是实心的）；
3. 然后对耳朵内部各个弧度进行约束定义并拉伸切除掉；
4. 最后对圆柱体抽壳即可。

2. 开始

在上视基准面，画好圆柱。

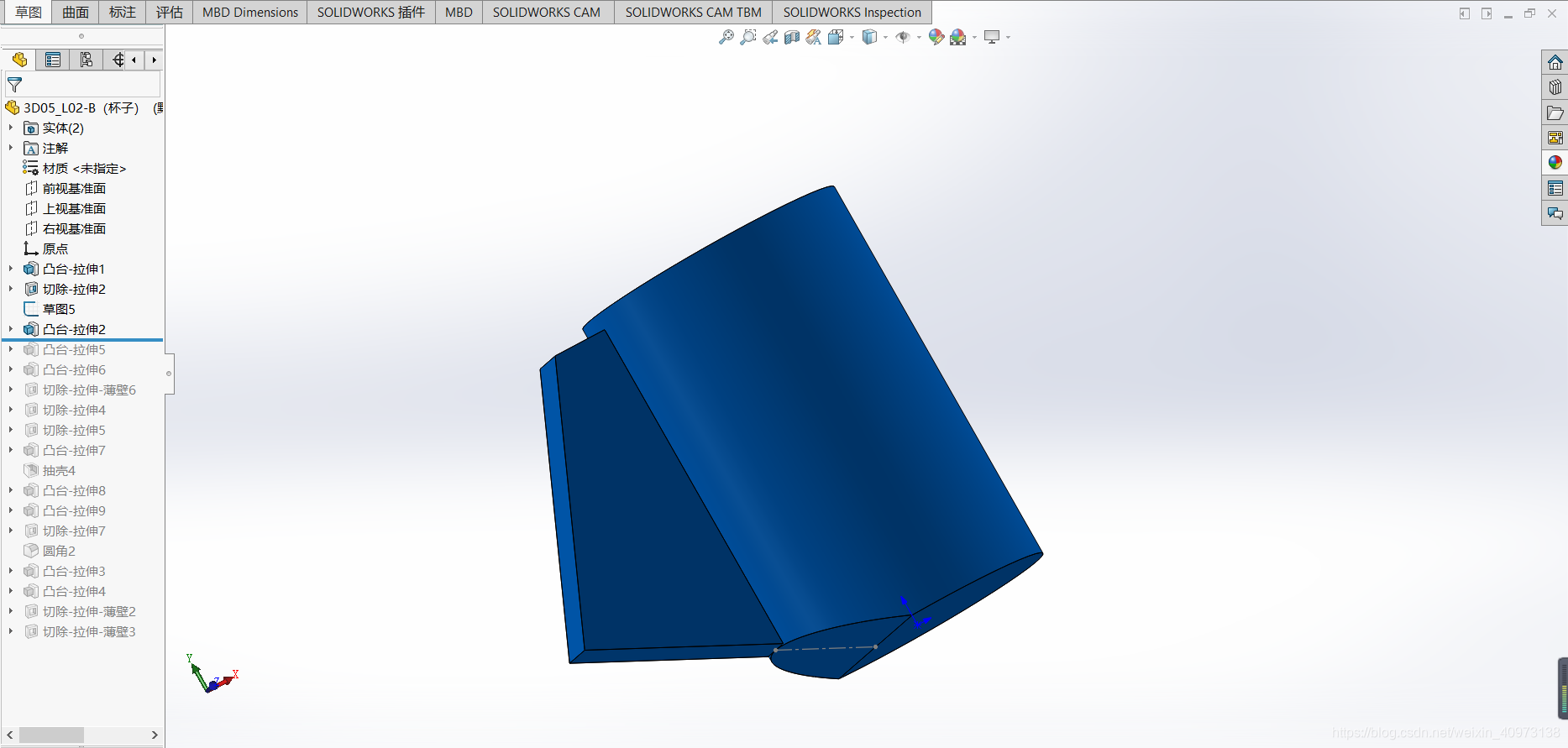

然后在前视基准面定义一根线，定义好约束角度后，切出一个斜面。

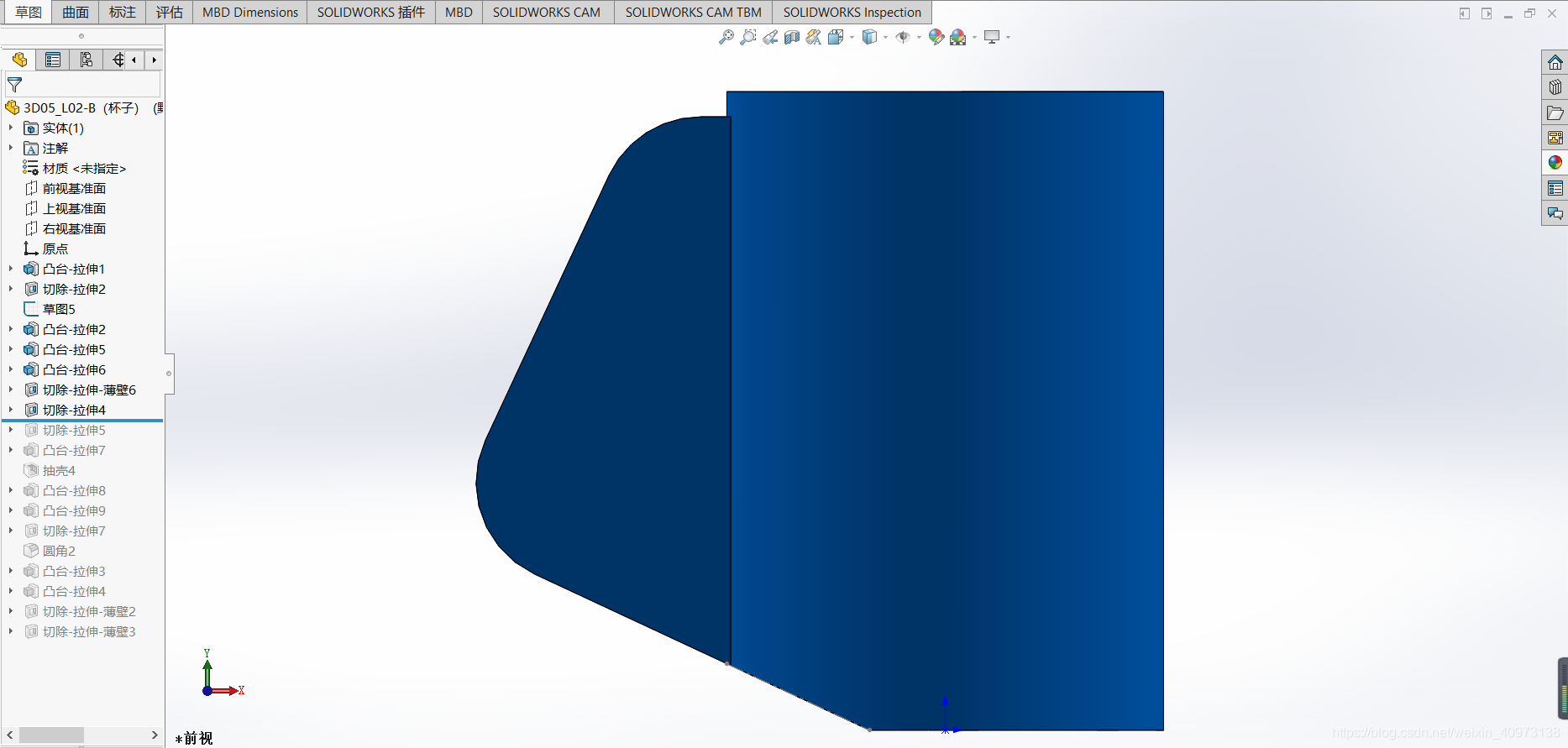

还是在前视基准面，利用斜面的角度把耳朵逐渐画出。

注意此时耳朵没有还没有完全贴合圆柱。

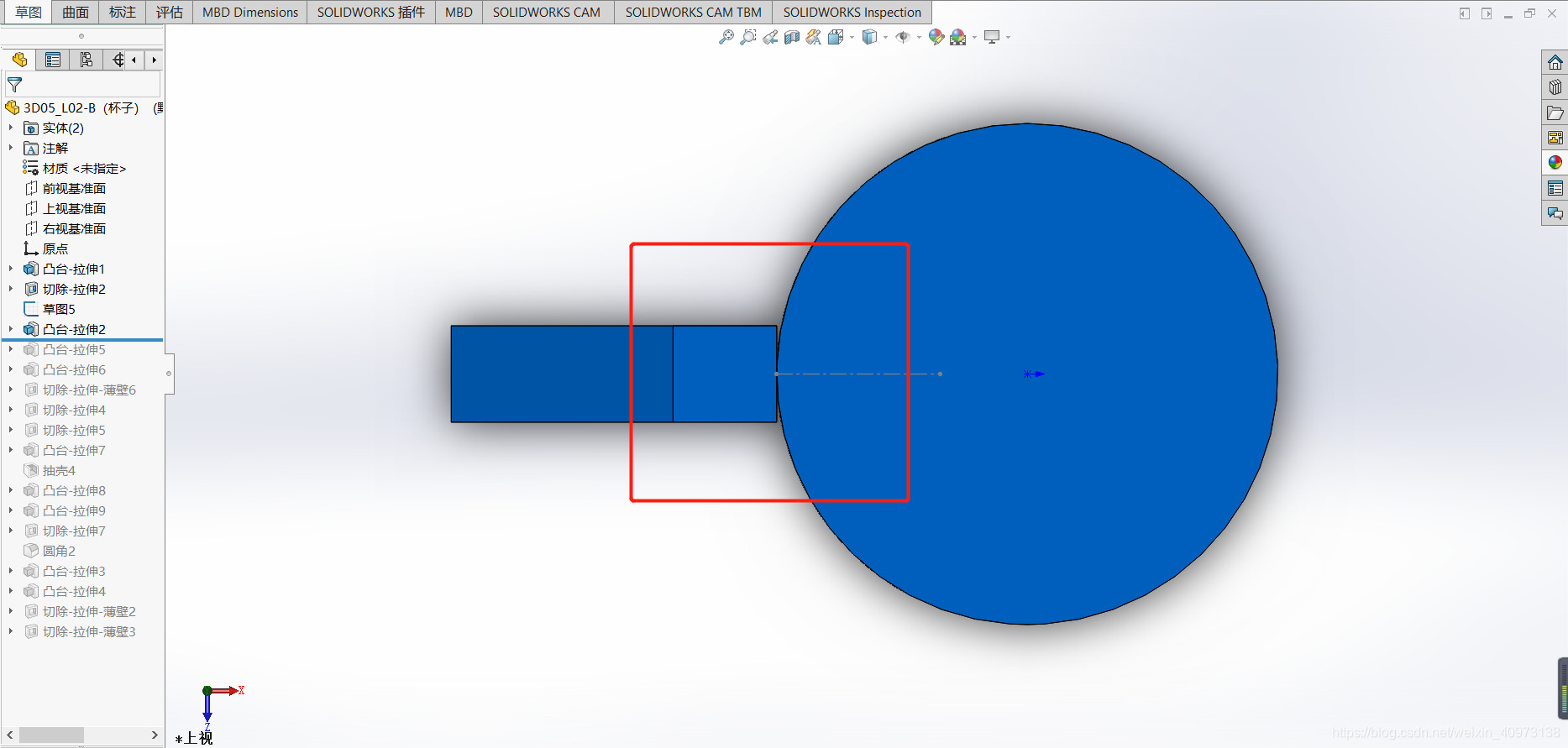

我们需要将耳朵正对着圆柱的那个面拉伸凸台以“渗透”进圆柱内。

先把上述的面四条边转化为实体（方便选定并拉伸），然后右键圆柱侧面并点击【选择其他】。

这样就可以选取这个被挡住的面了，然后拉伸凸台。

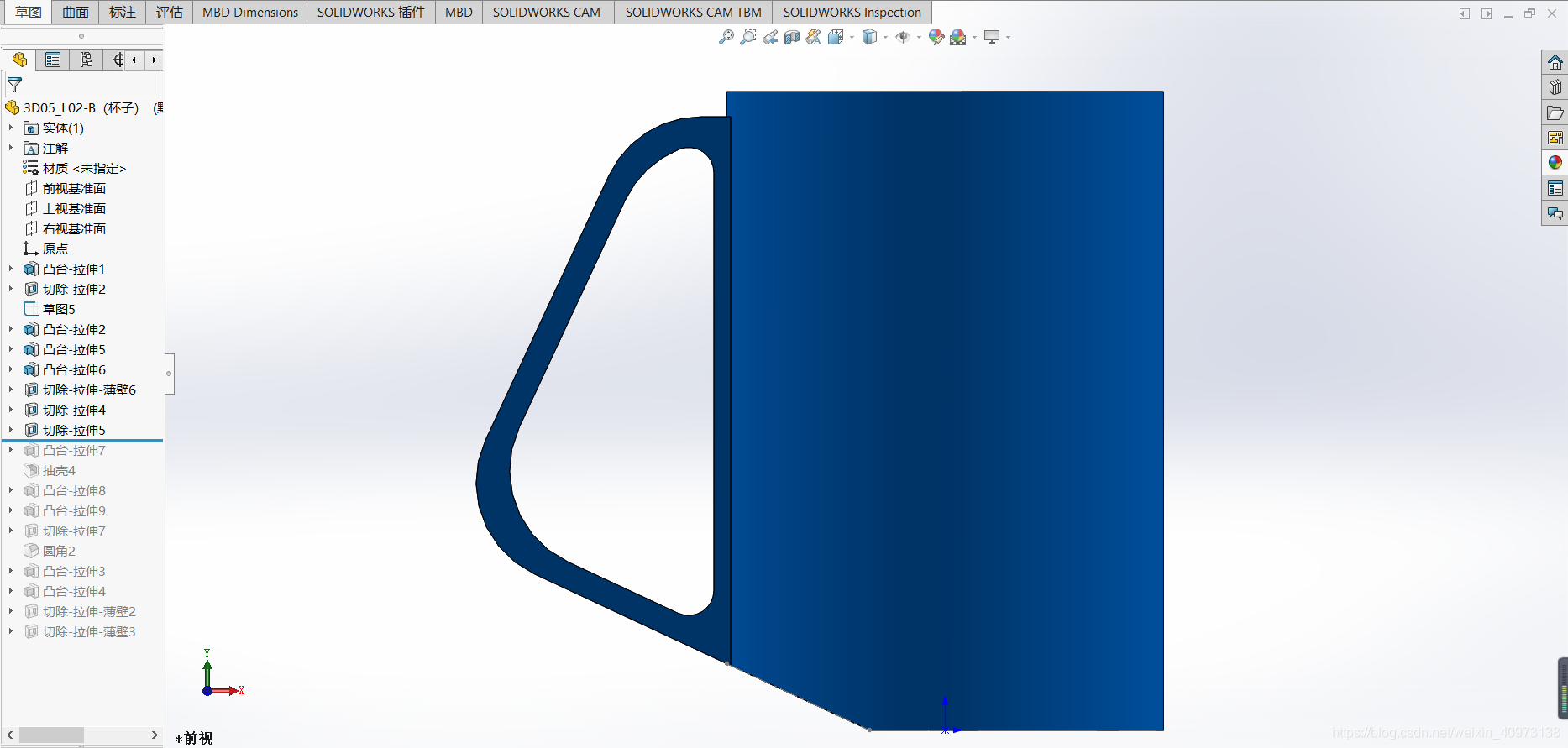

接下来画耳朵。


接下来抽壳。

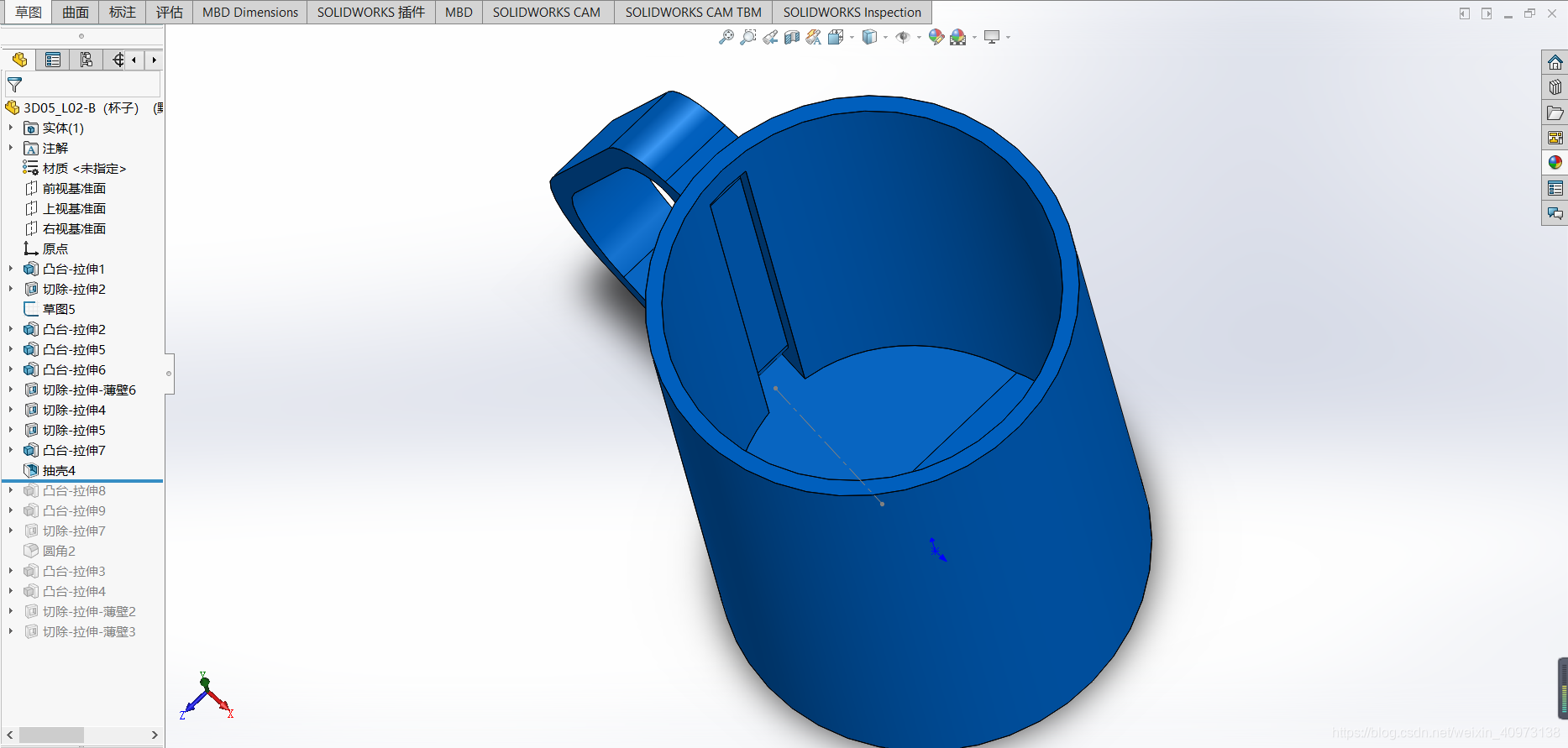

然而抽壳过程出现小问题，耳朵也变成空心了。

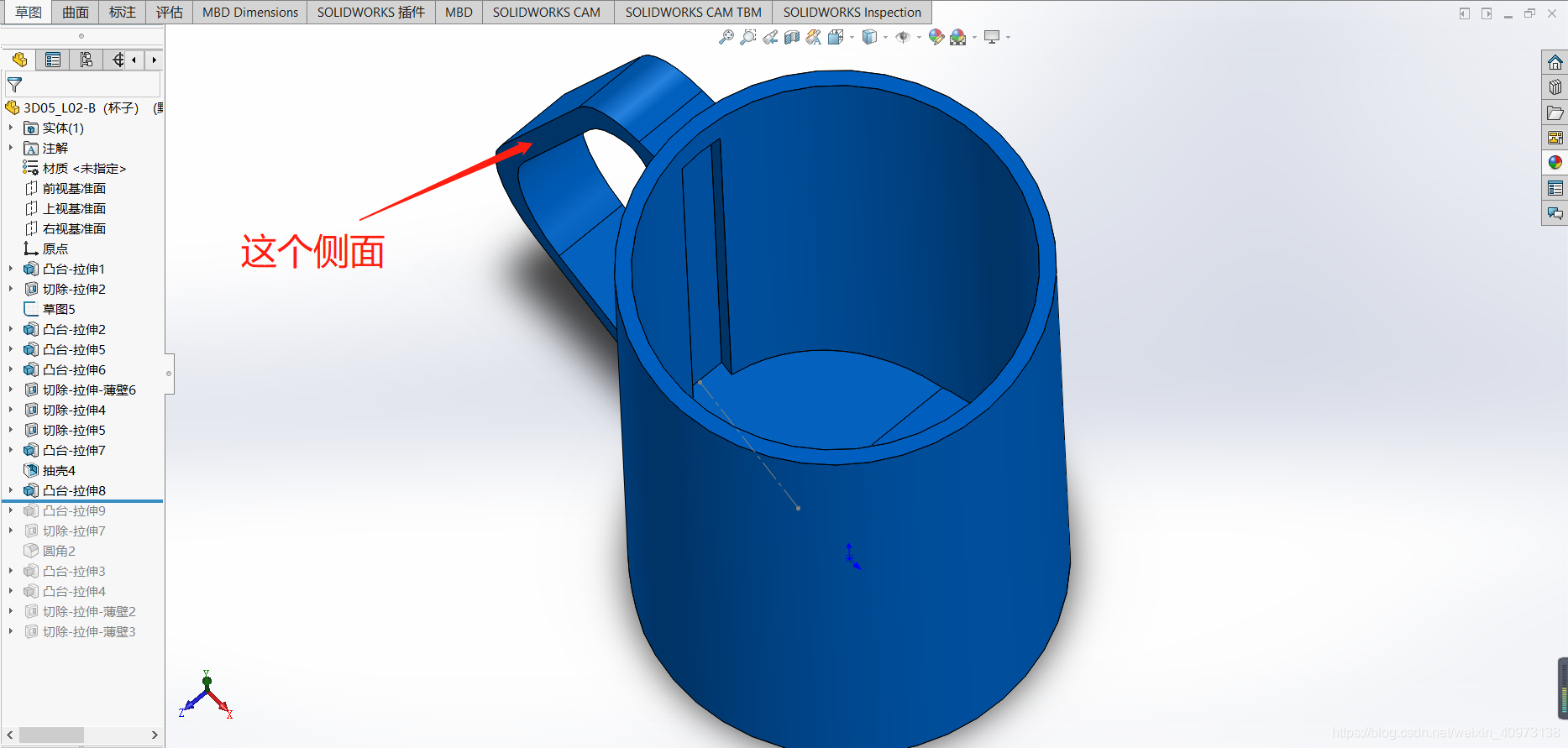

然后我先用耳朵侧面进行拉伸凸台，将耳朵变成实心。

可以看到还是有部分缺失。

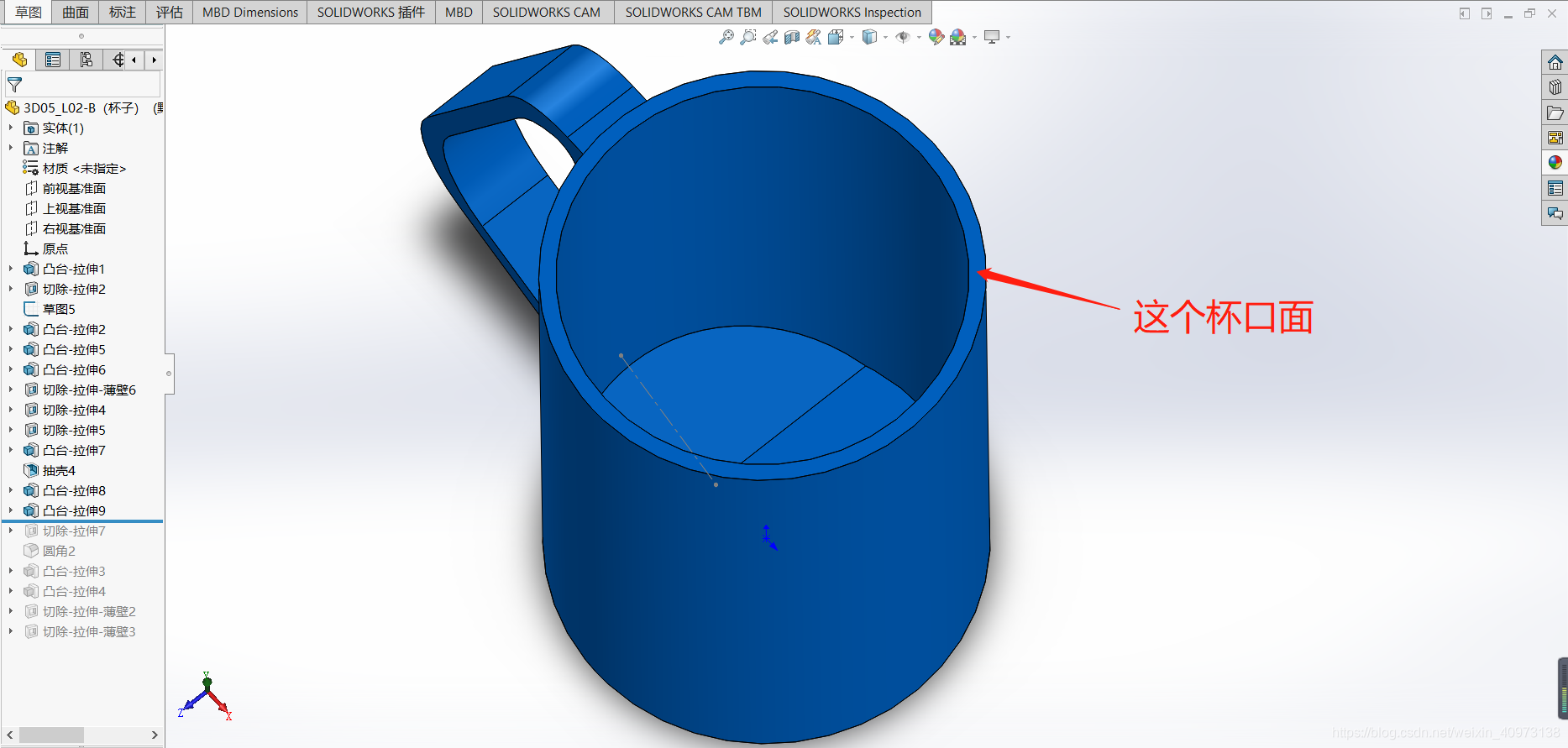

然后再用杯口拉伸凸台，填满仍未填充好的部分。

但是这样带来一个问题。

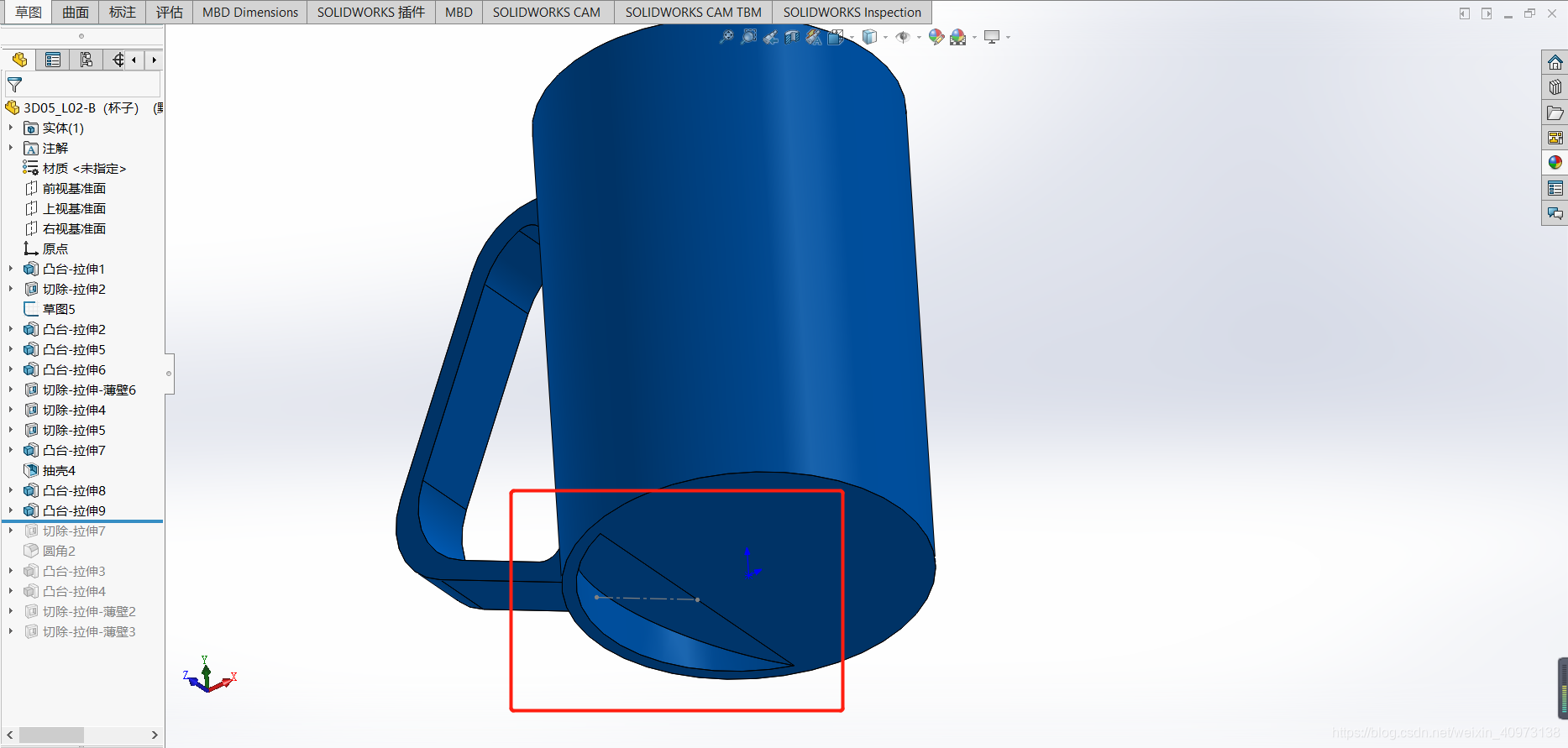

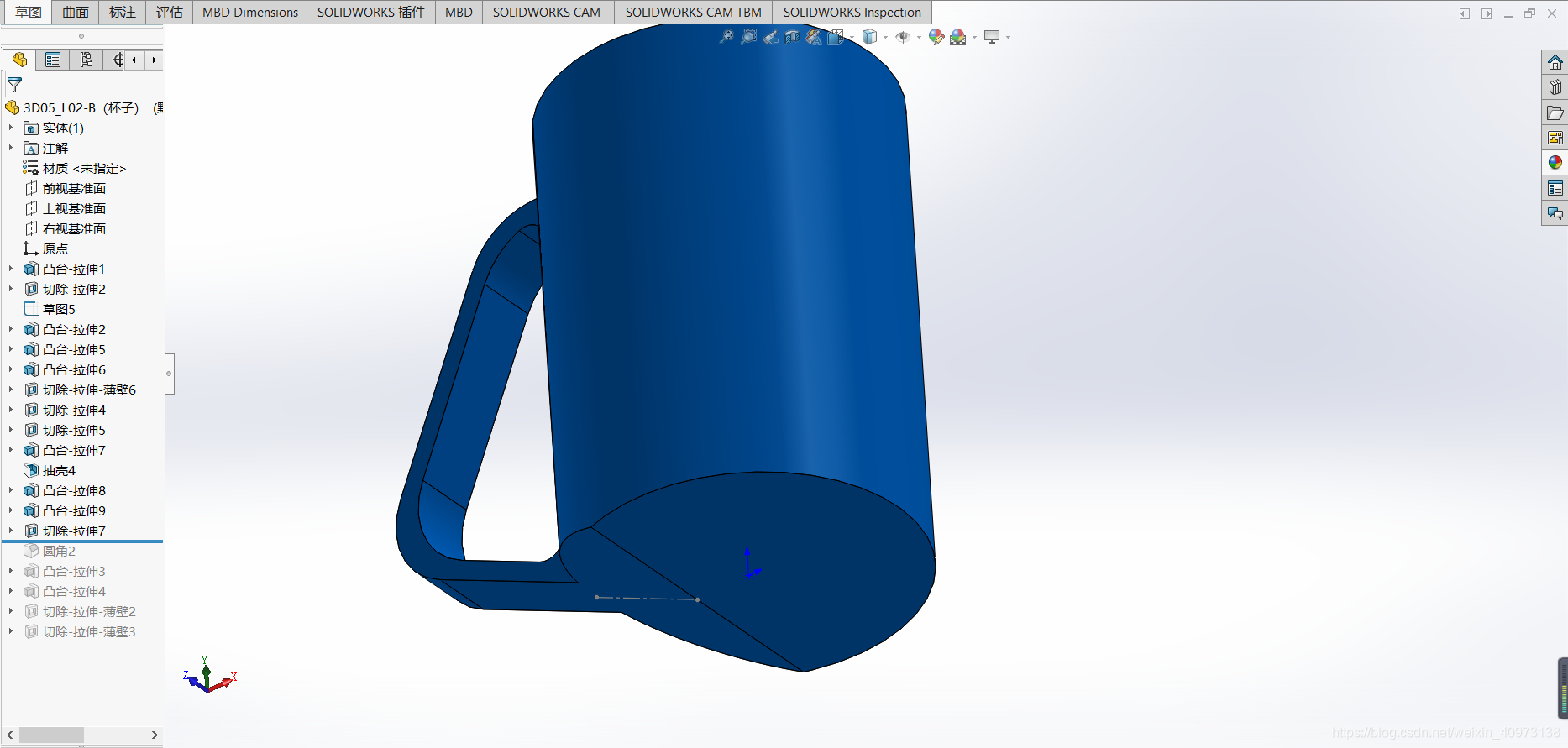

杯底的斜面需要再次切除。


杯口加个全圆角。

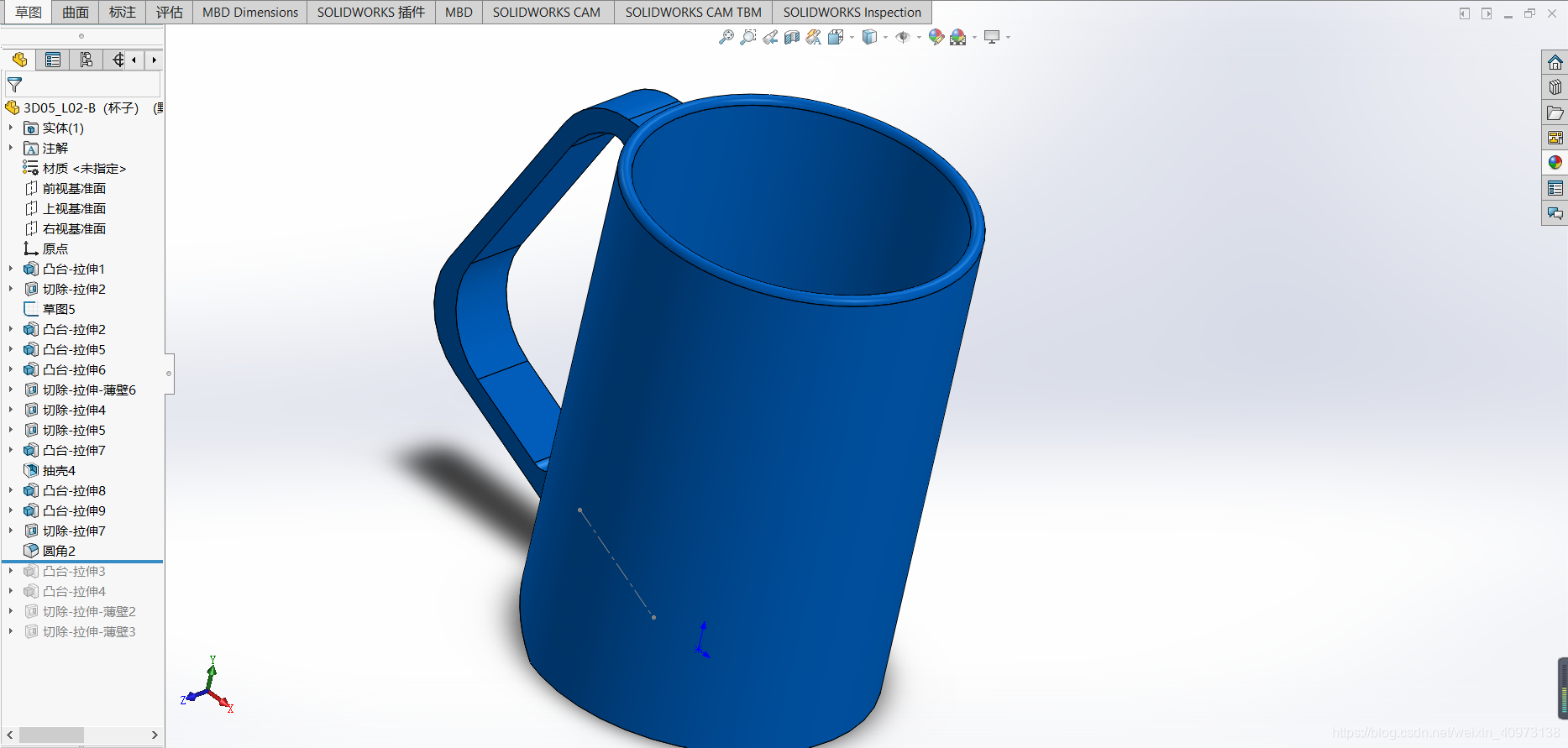

完成。

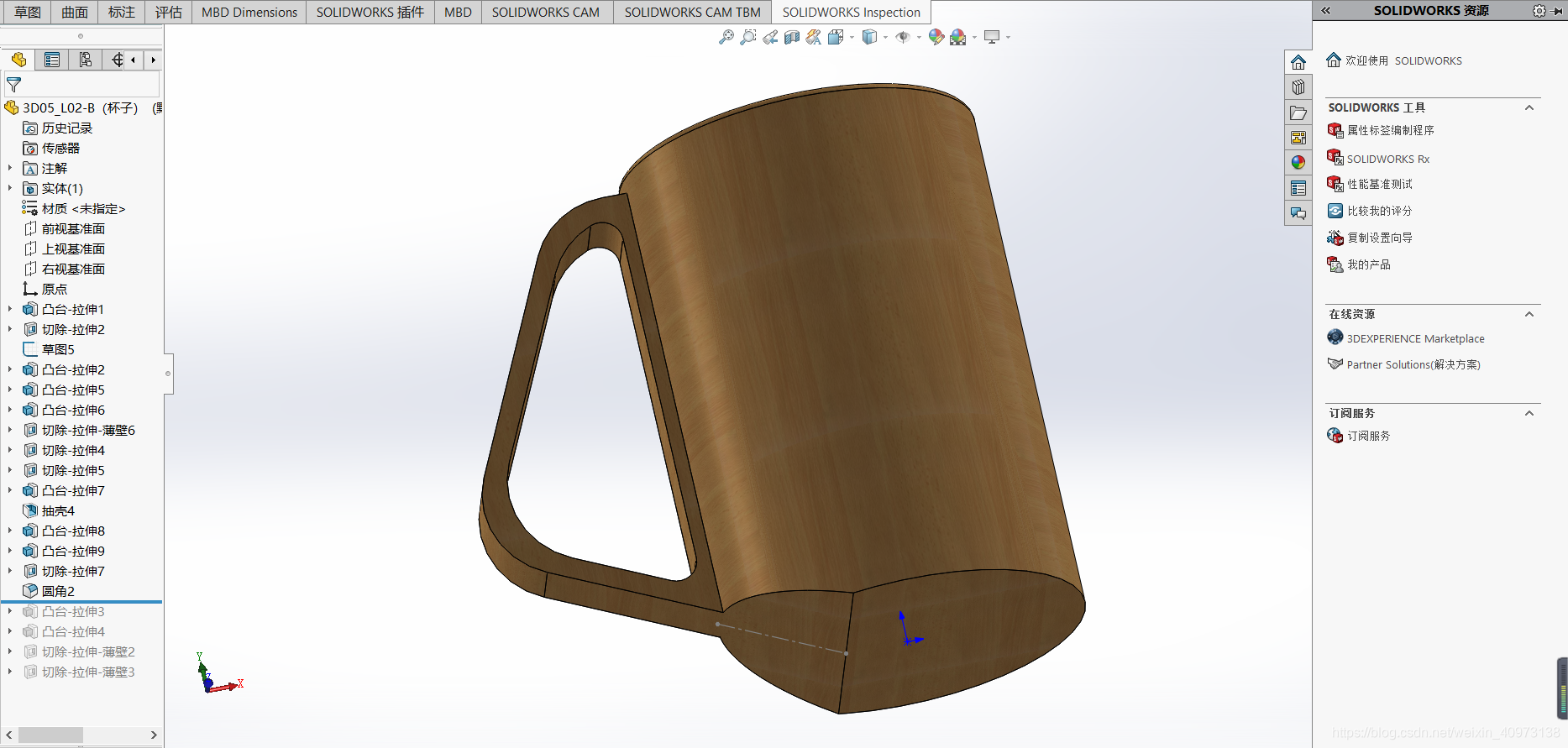

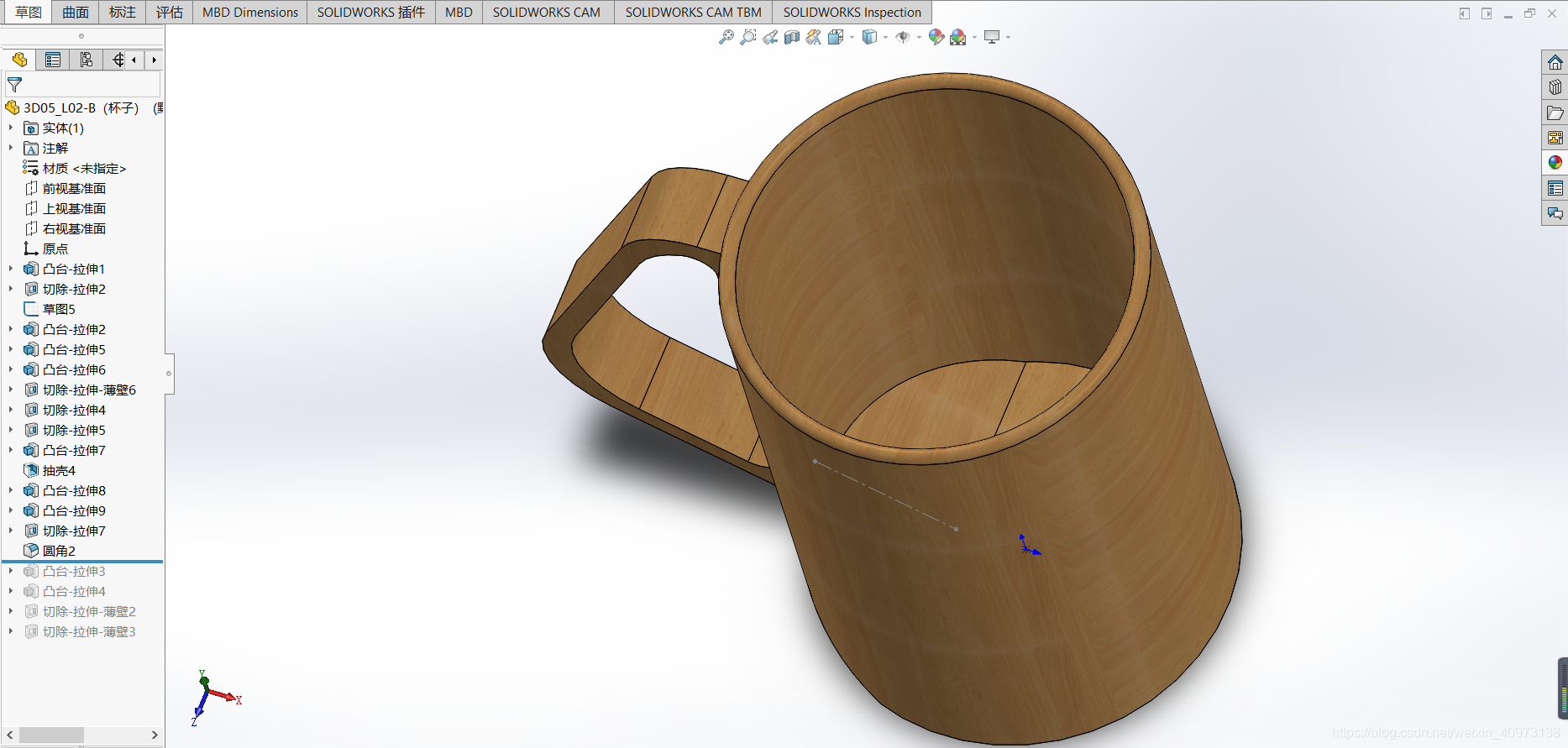

最后木制贴图一上，满足了。🤣
