双绞线

     不论是日常生活还是从事网络工程有关工作，网线无处不在。作为一个对网络了解甚少的初级网工对双绞线的构造以及作用有很大的疑惑。

      那么我们今天就来说一说“网线”。

      一般，人们口中说的网线一般都是指双绞线。它与光纤一样是网络传输的介质，一个传输电信号，一个传输光信号。

      双绞线：twisted  pair wire 缩写：TP。

      可以分为两类:

非屏蔽双绞线      UTP    unshielded twisted pair                                                                                                                    屏蔽双绞线         STP     shielded twisted pair   比非屏蔽双绞线多了一层 铝箔屏蔽层

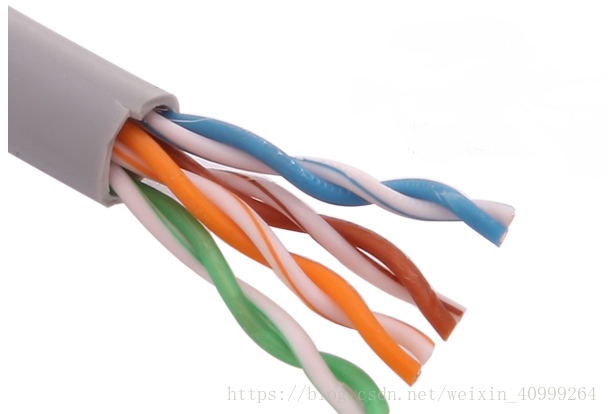

      双绞线的内部构造：内部4对互相绝缘的 铜导线按逆时针方向扭绕，超六类线中含有 十字架（更好地抗电磁干扰），有些比较好的网线有 接地导线，防止静电；还有些网线为了方便的撕开外护套（一般材质为聚氯乙烯），会内置一些白色丝线。



     与网线相关的便是RJ45接口，制作水晶头的排线顺序是：将水晶头线的方向向右，有接口接触（可看到8个槽位）的一次面向自己，从上到下的序号依次是1-8。水晶头的8个针脚功能各有不同（插一句，其实网线中铜线的颜色顺序并不重要，只要两侧水晶头的线序是相同的就可以，一般有两种标准T568B和T568A，B相对用的较多），如下：

       1、传输数据正极 Tx+ 　　
2、传输数据负极 Tx- 　　
3、接收数据正极 Rx+ 　　
4、备用（当1236出现故障时，自动切入使用状态） 　　
5、备用（当1236出现故障时，自动切入使用状态） 　　
6、接收数据负极 Rx- 　　
7、备用（当1236出现故障时，自动切入使用状态） 　　
8、备用（当1236出现故障时，自动切入使用状态）

所以平时网线中只有第1236号铜线起传输数据的作用，PoE的功能就是启用了其他铜线作为供电所用。



        国际标准中常用的线序有两个：T568B、T568A。线序如下（1-8）

        T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

         T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

        记住T568B就好，A的诀窍就是1-3、2-6对位换。

        那么，当两端线序相同的时候（都为T568B或T568A）我们把这种网线叫 直通线，一端是T568B而另一端是T568A的叫 交叉线。同种设备相连用交叉线，不同种设备相连用直通线。（推测：因为需要形成电流回路啊，两端都是正极可不行）

        交叉线中的两端线序如图：



     正如上述，其实线序并非那么重要，只要符合原理，在网线中形成可以通信的回路就可以。网络发展至今，其实大部分时候已经无需特意制作交叉线或是直通线，许多设备中有端口自动翻转功能，只需要做直通线就可以了，同种设备照样可以互相通信。另外console线中要求水晶头线序全反。
