电路基础知识

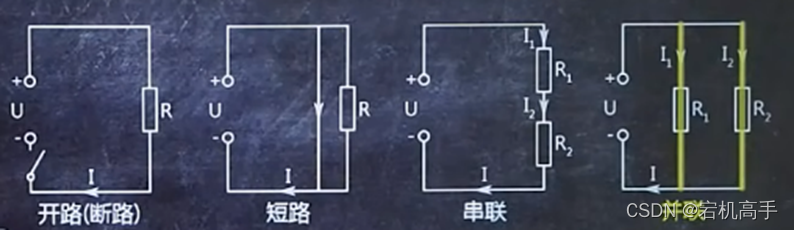

电路的状态

并联、短路与断路

满足欧姆定律：U/I = R
I表示电流。电流的强弱用电流强度来描述，电流强度是单位时间内通过导体某一横截面的电量。
U代表电压（voltage），是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。
V是伏特。伏特是国际单位制中表示电压的基本单位，简称伏，符号V。
R是电阻。电阻（Resistance，通常用“R”表示），是一个物理量，在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。

串联：U = U1+ U2 I= I1 = I2 R= R1+R2
并联：U = U1 = U2 I= I1+ I2 R= R1R2/R1+ R2（R= R1//R2）

2、电源

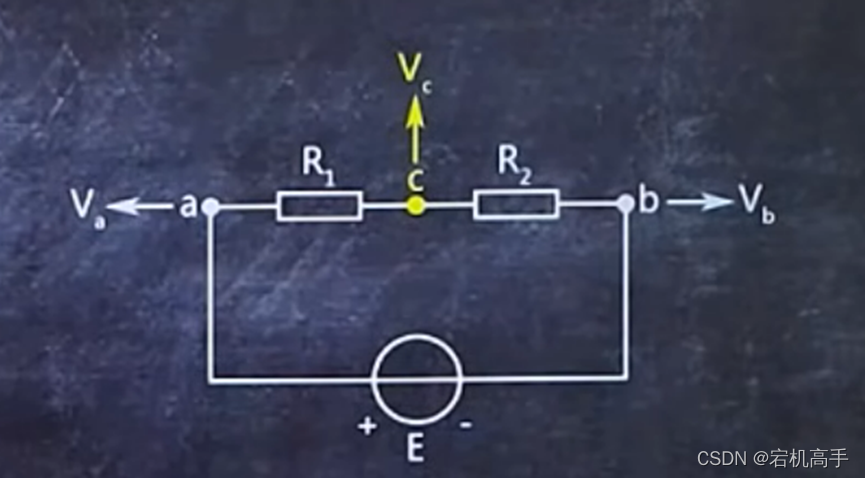

电位、电位差
电位（电势）——V

电位（电势）——V
电位差——U
Uac = Va – Vc
Ucb = Vc – Vb
Uab = Va – Vb
Uba = Vb- va
规律：U哪一个字母在前，V哪一个就在前减去后面那个
基尔霍夫电流定律KCL
