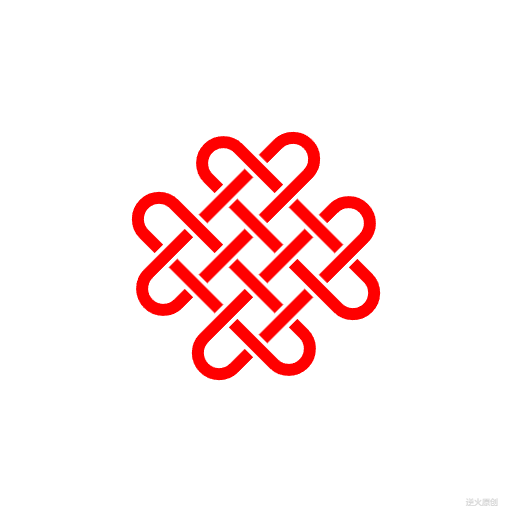

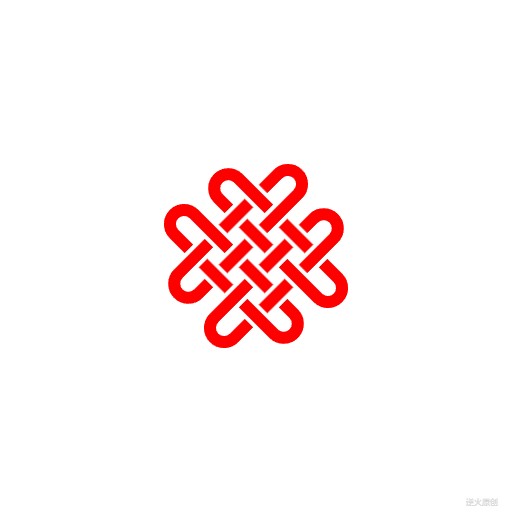

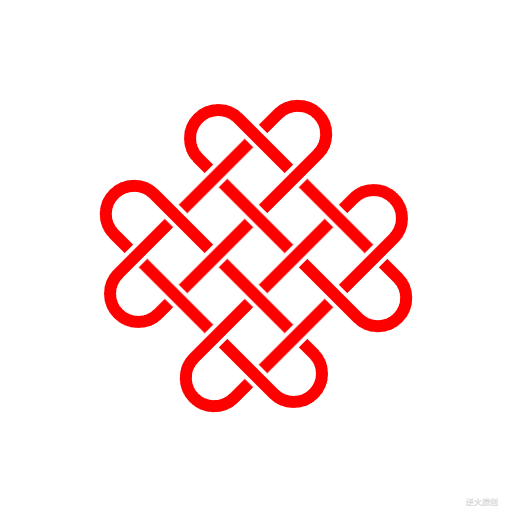

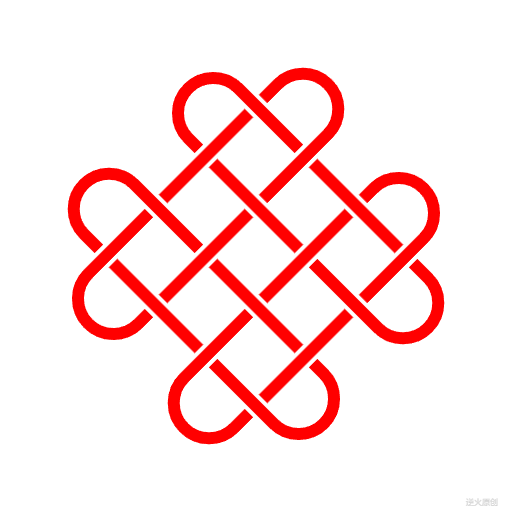

【成图】

【Canvas与艺术】九宫格四心结_canvas 绳结艺术

【Canvas与艺术】九宫格四心结_canvas 绳结艺术_02

【Canvas与艺术】九宫格四心结_canvas 绳结艺术_03

【Canvas与艺术】九宫格四心结_canvas 绳结艺术_04

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>九宫格四心结</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 白底
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);

        const N=4;
        const D=50;// 圆心到最内正方形尖角距离，调节此参数即调整图大小
        const W=12;// lineWidth，线宽
        const G=4; // Gap Wdith，隔空宽度
        const T=15;// 凸台高度
        ctx.lineWidth=W;
        ctx.strokeStyle="red";
        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i;
            var a=createPt(D*Math.cos(theta),D*Math.sin(theta));

            // a段
            var angle=theta-Math.PI/4;
            var r=Math.sqrt(2)*D-W/2-G;
            var a1=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            angle=theta+Math.PI/4*3;
            r=Math.sqrt(2)*D-W/2-G;
            var a2=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            ctx.beginPath();
            ctx.moveTo(a1.x,a1.y);
            ctx.lineTo(a2.x,a2.y);
            ctx.stroke();

            // b段
            angle=theta-Math.PI/4;
            r=Math.sqrt(2)*D+W/2+G;
            var b1=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            angle=theta-Math.PI/4;
            r=T;
            var b2=createPt(b1.x+r*Math.cos(angle),b1.y+r*Math.sin(angle));

            var radius=D*Math.sqrt(2)/2;
            angle=theta+Math.PI/4;
            r=radius;
            var b3=createPt(b2.x+r*Math.cos(angle),b2.y+r*Math.sin(angle));

            angle=theta+Math.PI/4;
            r=radius*2;
            var b4=createPt(b2.x+r*Math.cos(angle),b2.y+r*Math.sin(angle));

            angle=theta+Math.PI/4*3;
            r=Math.sqrt(2)*D+T;
            var b5=createPt(b4.x+r*Math.cos(angle),b4.y+r*Math.sin(angle));

            ctx.beginPath();
            ctx.moveTo(b1.x,b1.y);
            ctx.lineTo(b2.x,b2.y);
            ctx.arc(b3.x,b3.y,radius,theta-Math.PI/4*3,theta+Math.PI/4,false);
            ctx.lineTo(b4.x,b4.y);
            ctx.lineTo(b5.x,b5.y);
            ctx.stroke();

            // C段
            angle=theta+Math.PI/4;
            r=W/2+G;
            var c1=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            angle=theta+Math.PI/4;
            r=Math.sqrt(2)*D+T+W+G;
            var c2=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            angle=theta-Math.PI/4;
            radius=D*Math.sqrt(2)/2;
            r=radius;
            var c3=createPt(c2.x+r*Math.cos(angle),c2.y+r*Math.sin(angle));

            angle=theta-Math.PI/4;
            r=2*radius;
            var c4=createPt(c2.x+r*Math.cos(angle),c2.y+r*Math.sin(angle));

            angle=theta-Math.PI/4*3;
            r=T+W/2;
            var c5=createPt(c4.x+r*Math.cos(angle),c4.y+r*Math.sin(angle));

            ctx.beginPath();
            ctx.moveTo(c1.x,c1.y);
            ctx.lineTo(c2.x,c2.y);
            ctx.arc(c3.x,c3.y,radius,theta+Math.PI/4*3,theta-Math.PI/4,true);
            ctx.lineTo(c4.x,c4.y);
            ctx.lineTo(c5.x,c5.y);
            ctx.stroke();

            // d段
            angle=theta-Math.PI/4*3;
            r=W+2*G;
            var d1=createPt(c5.x+r*Math.cos(angle),c5.y+r*Math.sin(angle));

            angle=theta-Math.PI/4*3;
            r=Math.sqrt(2)*D*2-W-2*G;
            var d2=createPt(d1.x+r*Math.cos(angle),d1.y+r*Math.sin(angle));

            ctx.beginPath();
            ctx.moveTo(d1.x,d1.y);
            ctx.lineTo(d2.x,d2.y);
            ctx.stroke();
        }

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火原创","8px consolas","lightgrey");// 版权
    }
}


/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
叹上天无路，恨报国无门。
--------------------------------------------------------------*/
//-->
</script>
