一、设计简介

这个毕业设计项目是基于stm32单片机的无线病房呼叫系统，采用315M无线发射和接收模块,温湿度传感器模块DHT11检测环境温度，并实时显示在LCD1602显示屏上。蓝牙模块jdy-31采用串口通讯实现与stm32互相通讯，将dht11温湿度传感器采集的信息发送至手机App，有病房呼叫时也会通过蓝牙传到手机app，手机app可以设置温湿度报警阈值，同时可以取消呼叫。

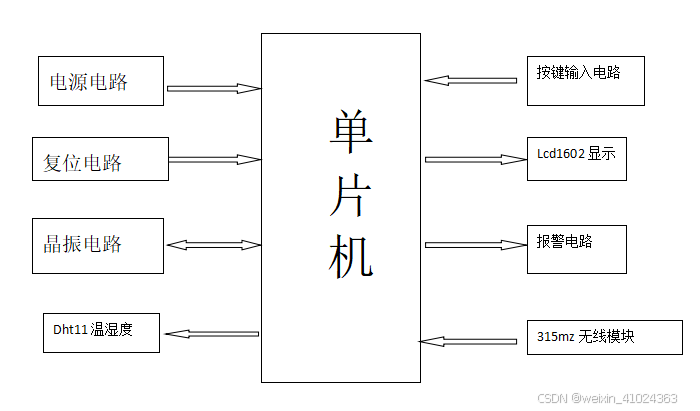

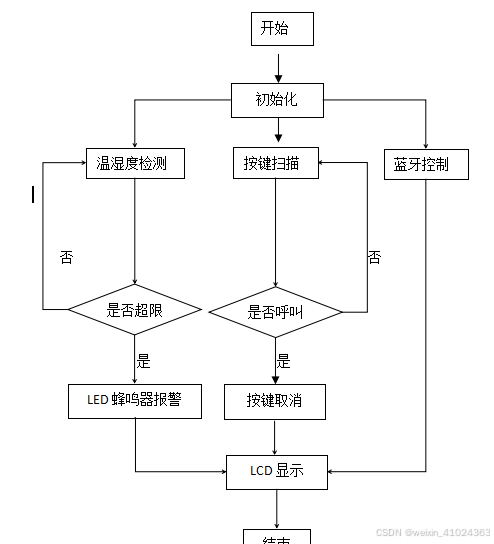

二、功能设计

蓝牙通讯：蓝牙模块jdy31串口通讯实现与单片机之间的通讯

温湿度报警：通过温湿度传感器模块dht11，实时采集温湿度信息，lcd11602显示，app和按键设置阈值

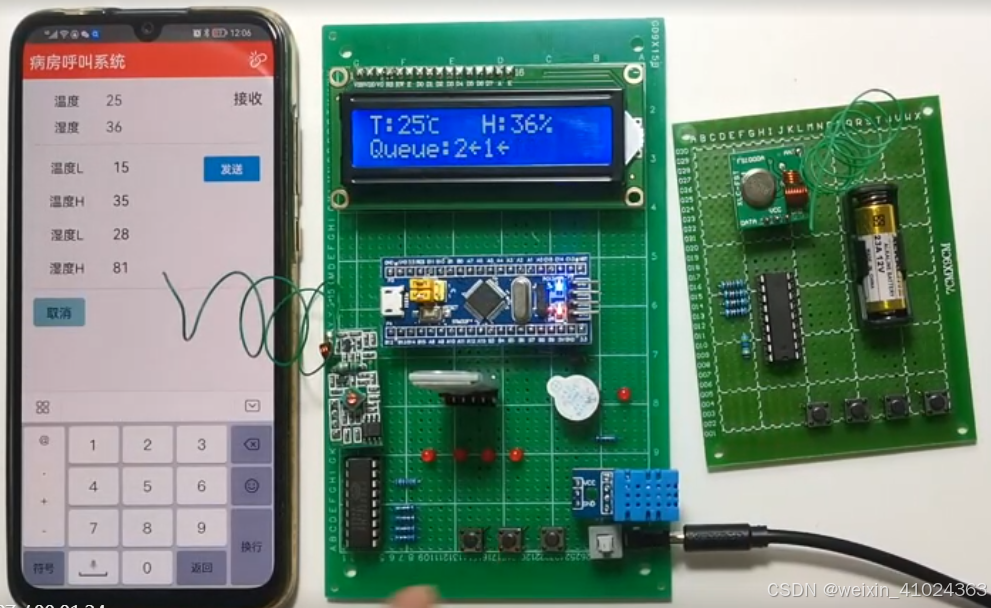

手机app查看和控制：手机app查看温湿度和病房呼叫信息和控制

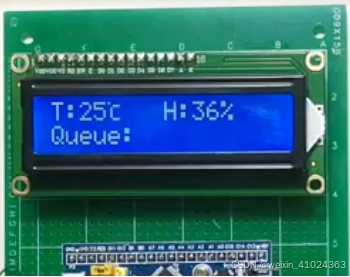

lcd1602显示：使用lcd1602实时显示信息，显示环境的温度和湿度还有病床呼叫号

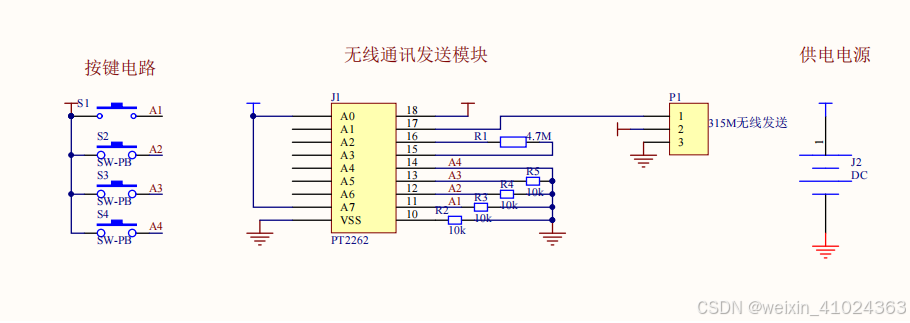

系统之间的通信：采用无线315通信，遥控器上面的4个按键分别代表4个床位；

显示部分s1 s2 s3 按键分别是设置按键，增大按键，减小按键，用来设置温湿度报警值，采用DHT11检测环境温湿度，上下限报警；

呼叫病床号会根据先后顺序向前进行移动;

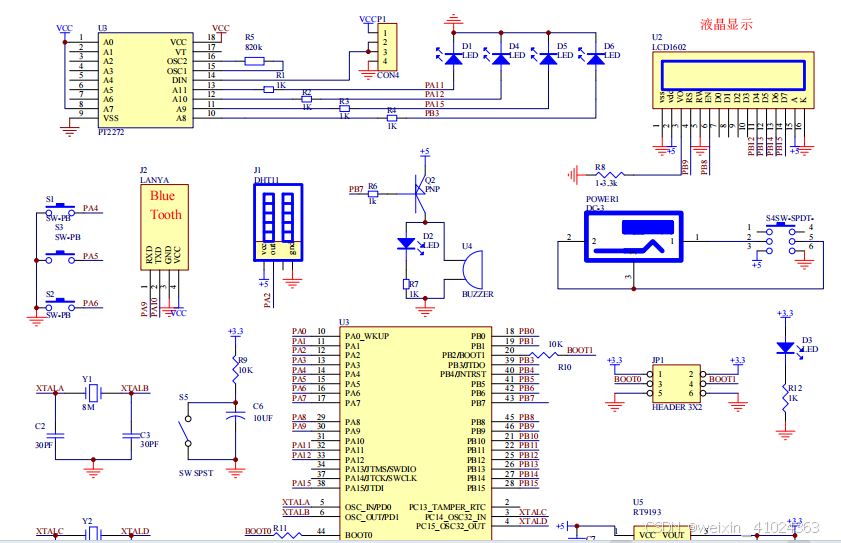

三、所需硬件以及传感器模块

STM32F103C8T6 最小系统板（或其他 STM32f1 系列）

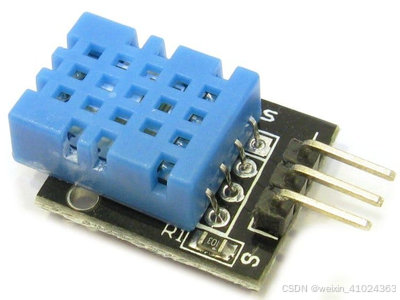

温湿度传感器模块DHT11

蓝牙串口通讯模块jdy-31

LCD1602显示屏

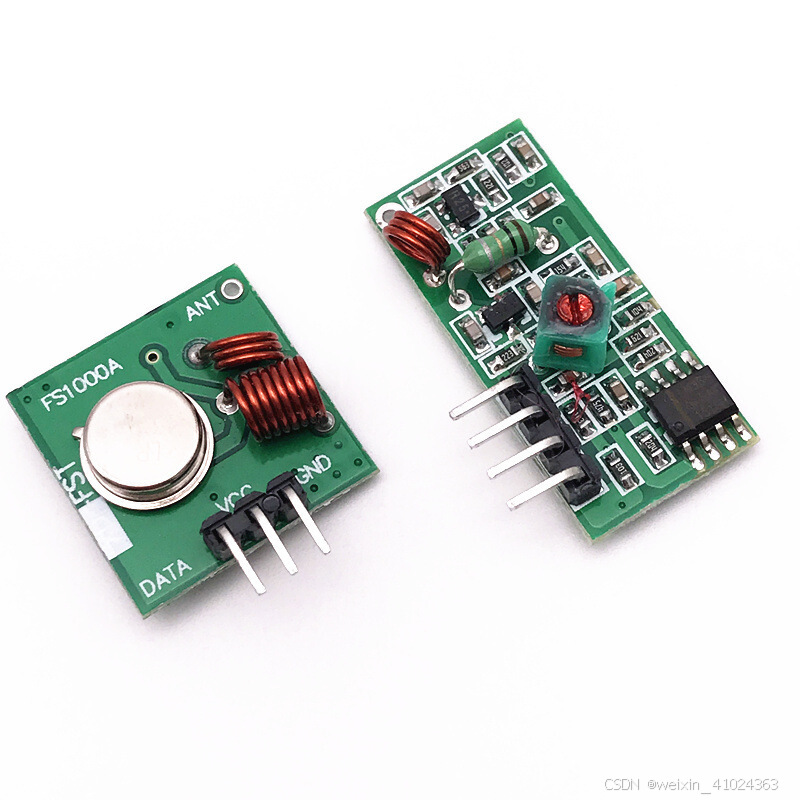

315M无线发射和接收模块

蜂鸣器，电阻，LED，按键等LED 指示灯（用于显示状态）

四、软件环境

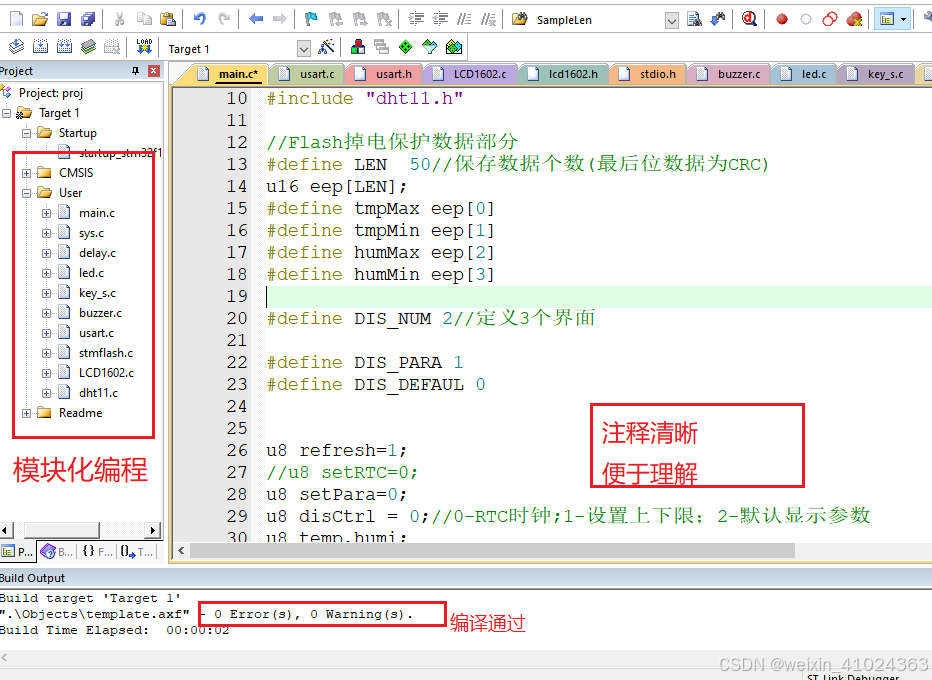

Keil5 MDK：stm32单片机源代码程序编写及下载代码

ST-Link 驱动程序：用于下载程序到 STM32。

手机app源码程序

五、所需硬件以及传感器模块

1.1 stm32f103c8t6（1个）

STM32F103C8T6单片机是一款非常用的单片机型号，可以方便灵活的进行嵌入式系统开发。首先，它的处理器基于Cortex-M3内核，最高工作频率达72MHz。STM32F103C8T6拥有64KB闪存和20KB SRAM，非常适合中小型单片机开发项目。具有非常丰富的外设接口，如串口USART、SPI通信、I2C通讯、CAN通讯和USB，在与单片机外设通信方面非常方便。有多个GPIO通用IO口，定时器，中断系统，灵活配置为输入，输出、模拟输入或PWM输出，可以连接各类传感器和模块。内部集成的12位逐次逼近型ADC和DAC，支持高精度模拟信号处理。STM32F103C8T6还支持低功耗模式，适合电池供电的应用场景。结合强大的STM32开发生态，包括库函数和工具链，可以让开发者很方便的完成单片机项目的开发。

1.2 蓝牙通信模块jdy31（1个）

1.3 LCD1602显示屏（1个）

LCD1602显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，

引脚功能说明

1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:

编号	符号	引脚说明	编号	符号	引脚说明
1	VSS	电源地	9	D2	数据
2	VDD	电源正极	10	D3	数据
3	VL	液晶显示偏压	11	D4	数据
4	RS	数据/命令选择	12	D5	数据
5	R/W	读/写选择	13	D6	数据
6	E	使能信号	14	D7	数据
7	D0	数据	15	BLA	背光源正极
8	D1	数据	16	BLK	背光源负极
