电源管理 - EC

• 了解笔记本电源管理EC

1.概述

  EC的全称是Embedded Controller，嵌入式控制器。它实际上是一个单片机，常用于笔记本电脑中，用于键盘控制，触摸板，电源管理，风扇控制，笔记本电池管理等等的功能，所以虽然对于笔记本用户来说，EC一般是不可见的，但是却发挥着重要的作用。EC芯片通常是一个独立的芯片，并包含独立运行的软件，存放在自己（或者与BIOS共用）的非易失性介质中。

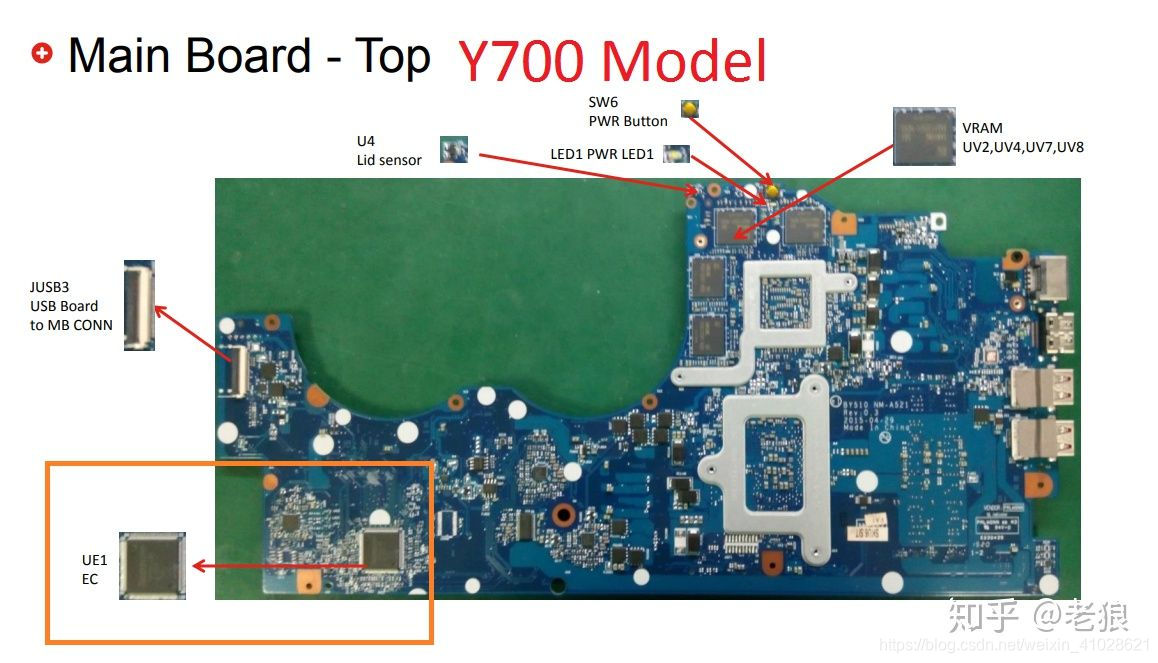

  EC在笔记本电脑的整个生涯中都存在，这里的意思是即使笔记本关机，EC也还在工作，除非拔掉电池，EC芯片没有供电，只要有供电，EC就开始工作，并等待按键然后处理电源上电时序并将笔记本上电。市面上有多种EC控制器，有ENE、ITE、Nuvoton和SMSC等玩家，它一般被焊接在笔记本主板上。

2.BIOS与EC的交互

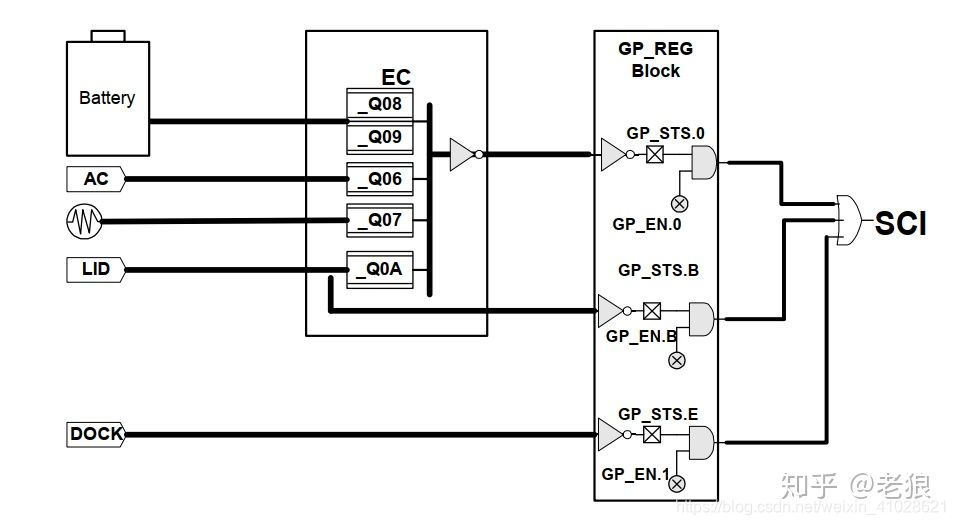

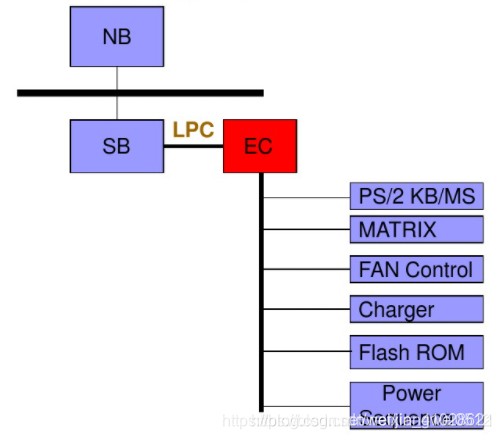

  EC通过BIOS的ACPI表将它所需要报告的信息和方法报告给操作系统，并与之交互。EC主要通过与主芯片的LPC连接来完成通信，因此BIOS可以通过固定的IO地址来访问EC。下面是一个简单的示例图：


  从这个例子中看到，电池报警、AC电源插入、温度传感器报告和LID（笔记本盖子）信息，先报告给EC不同的Q里，EC再接入ACPI的GPE，GPE的触发会产生SCI，这时候操作系统就知道了。一个Event产生，操作系统在收到SCI后，会检查GPE，看是谁触发了事件；在发现是GP_STS0后，就知道是EC产生的时间，接着会去检查EC的Q0x，看看具体是EC的哪个管脚引发的，按图索骥，最终发现Event的产生方，而对该消息作出相应处理。

  一起复盘一下合上盖子(LID)的整个过程：

• 1.盖子合上。EC通过IO端口探知到这个变化，设置EC event标志位，从而触发一个SCI中断。

• ２.Windows在收到SCI中断后，知道这是一个ACPI中断，从而调用BIOS的_GPE event。

• 3.BIOS在_GPE的event处理method中，发现是个EC事件，在EC事件处理Method中进一步发现盖子合上了。通知LID对象变更状态。

• 4.LID对象报告Windows盖子被合上了。

• 5.Windows检查电源Policy，发现要进入S3。执行_PTS control method，获取SLP_TYP3，把SLP_TYP3数值写入PM1_CNT（Power Management 1 control）的slp_typ域，并且slp_en置1就可以使系统进入相应的S3.

• 6.硬件做以下事情使系统进入S3状态：1）使memory进入低功耗自刷新状态。2）除了memory，把电源从其他设备移除，仅保留需要唤醒设备的后背电源。

• 7.EC发现系统进入S3，置起呼吸灯等，提升用户现在已经进入S3。
