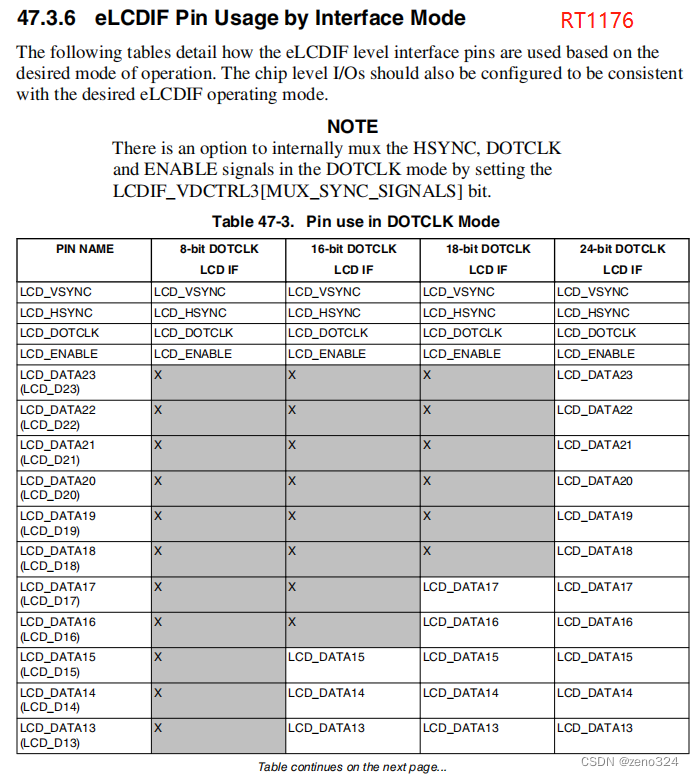

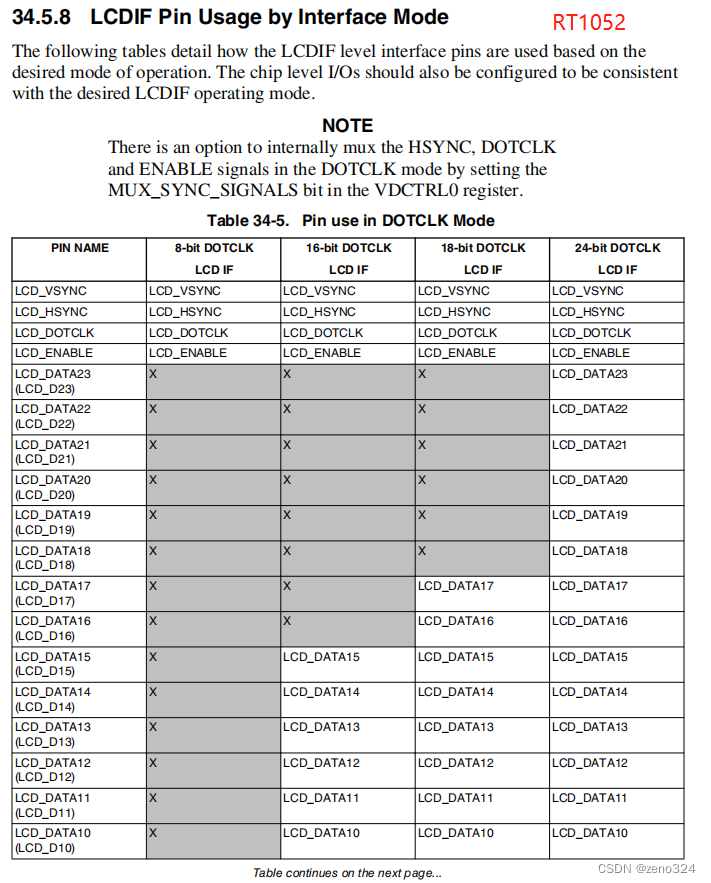

RT1052和RT1176的LCDIF，使用RGB565格式时PIN脚分配是连续的:LCDIF_DATA00~LCDIF_DATA15。

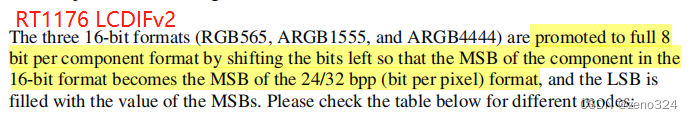

但RT1176的LCDIFv2并不是这样，使用RGB565格式时PIN脚分配不是连续的，而是移位填充8位*3=24位分配的。
| RT1176 LCDIFv2 RGB565 | |
| LCDIF_DATA00 | |
| LCDIF_DATA01 | |
| LCDIF_DATA02 | |
| LCDIF_DATA03 | R0 |
| LCDIF_DATA04 | R1 |
| LCDIF_DATA05 | R2 |
| LCDIF_DATA06 | R3 |
| LCDIF_DATA07 | R4 |
| LCDIF_DATA08 | |
| LCDIF_DATA09 | |
| LCDIF_DATA10 | G0 |
| LCDIF_DATA11 | G1 |
| LCDIF_DATA12 | G2 |
| LCDIF_DATA13 | G3 |
| LCDIF_DATA14 | G4 |
| LCDIF_DATA15 | G5 |
| LCDIF_DATA16 | |
| LCDIF_DATA17 | |
| LCDIF_DATA18 | |
| LCDIF_DATA19 | B0 |
| LCDIF_DATA20 | B1 |
| LCDIF_DATA21 | B2 |
| LCDIF_DATA22 | B3 |
| LCDIF_DATA23 | B4 |
