本文详细介绍了动态仿真的关键概念，包括如何创建仿真文件、设置运动学和动力学环境。讨论了不同类型的连杆和关节，如旋转副、柱面副和螺旋副，以及它们的驱动方式。此外，还涵盖了弹簧和阻尼器的力学表现，3D接触模拟，以及复杂场景如弹性碰撞和自动化机械手的仿真。电子表格驱动被提及作为实现无规律运动的一种方法。

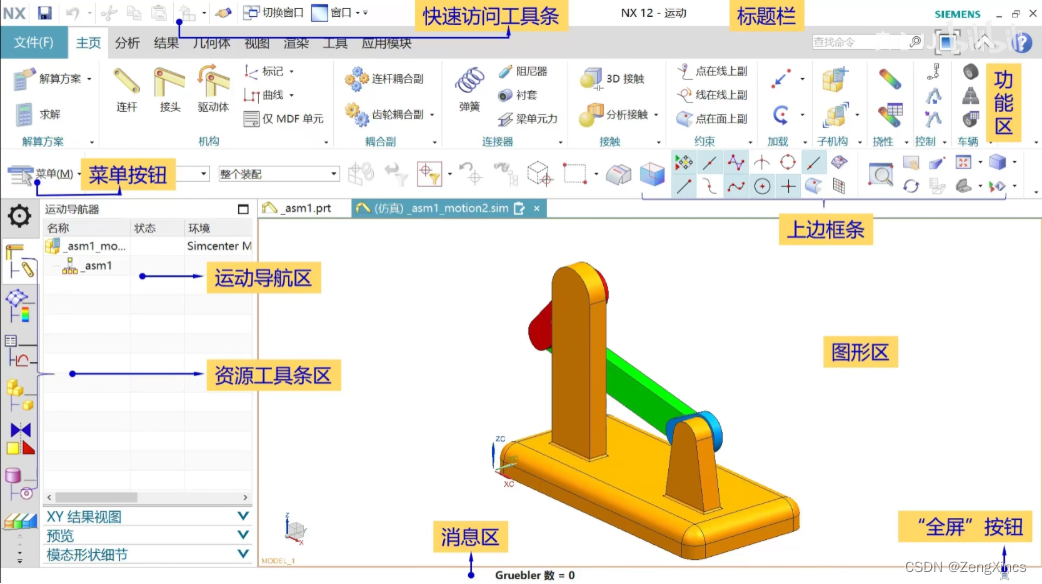

仿真界面与文件操作
新建仿真文件（.sim）
仿真文件和我们的部件必须放在同一目录
首选项和默认设置
用户默认设置的前处理器中可以设置环境为动力学或运动学，运动学不考虑连杆的质量和惯性等（理想状态）

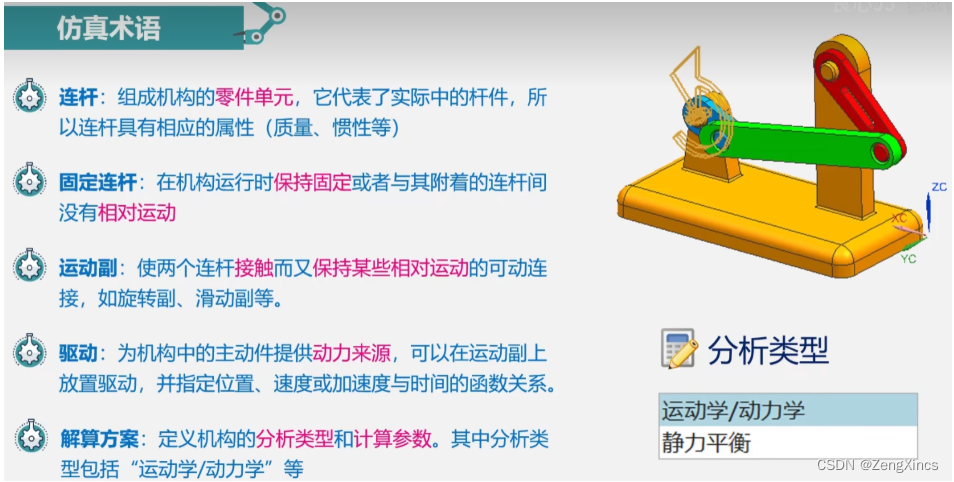

运动仿真流程

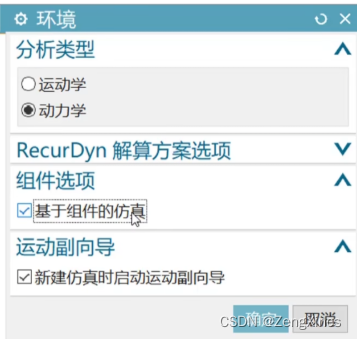

仿真文件是由装配体构成的，装配体是由不同的组件装配而成的。因此，在做装配体的仿真运动时，需要将基于组件的仿真勾选

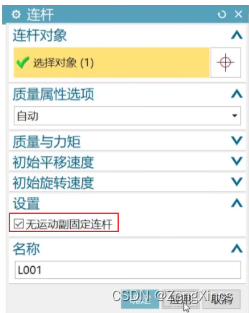

可以直接设置为固定连杆

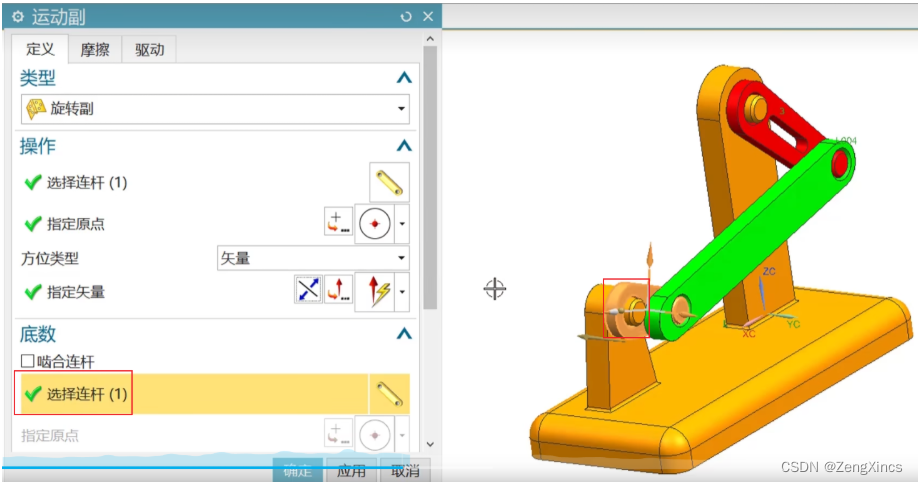

这里旋转副选择的是固定连杆，啮合连杆选择的是矮的的这个连杆 （啮合关系是指两机械零件间的一种传动关系，也称啮合传动）
驱动可以选择连杆或者运动副驱动

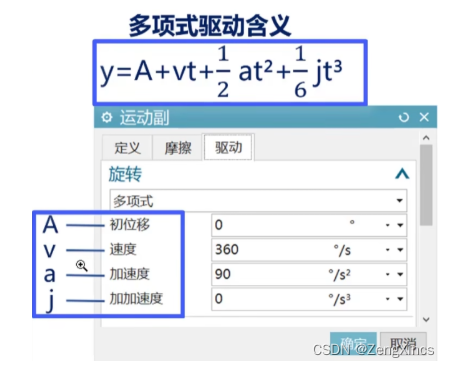

常规驱动是基于运动和时间的一种关系
旋转副
旋转副的方向是根据右手定则来的，大拇指指向箭头方向，四指弯曲则是运动方向

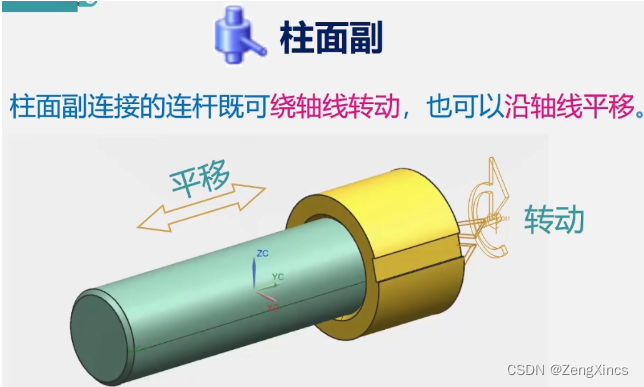

柱面附
柱面副不能定义运动的极限范围，如果需要可以用一个旋转副和一个滑动副替代
